مظلات فوق المدخل
المظلة أصغر منتج في هذا القسم وأكثره سؤالًا. والأخطاء الممكنة فيها اثنان بالضبط: بروز قصير، ووسائل تثبيت اختيرت من دون النظر إلى الجدار.
الجواب المختصر
مظلة باب نموذجية ببروز 1.2 m وعرض 1.5 m (كابولان 60×40×4 ودعامتان مائلتان 40×40×3 وإطار أمامي وأربعة مدادات) تزن نحو 34 kg صافيًا و36 kg مع الهامش؛ ولوحا الجدار 8 mm تضيفان نحو 5 kg. والمراسي يحدّدها الثلج — نحو 160 kg على مظلة كهذه عند حمل ثلج على الأرض قدره 0.9 kPa. الحساب الكامل في قسم كيف تُحسب المواد: مثال مظلة 1.2×1.5 m.

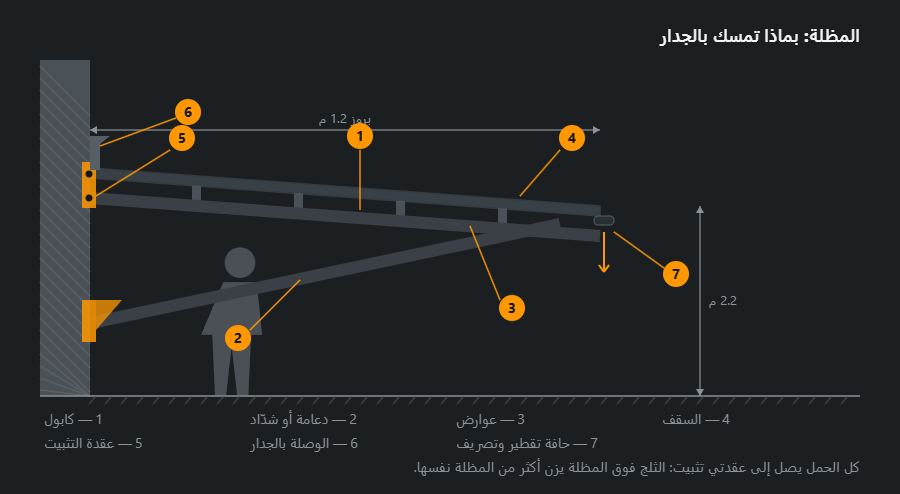

بماذا تمسك المظلة بالجدار
المظلة إنشائيًّا كابول. الكابول يرتكز على الجدار في نقطتين، ودعامة أو شدّاد ينقل الحمل إلى الجدار، والعوارض تحمل السقف، وعلى الحافة السفلية تمشي حافة تنقيط مع مخرج. وكل ما يسقط على المظلة ينتهي في عقدتَي التثبيت.

ومن هنا قاعدة توفّر إعادة العمل: يُعرف أولًا ممّ الجدار، وبعد ذلك تُرسم المظلة. فالخرسانة الخلوية والبلوك المفرّغ لا يمسكان مسمار تمدّد إطلاقًا — هناك يعمل المثبّت الكيميائي مع كُمّ شبكي، وتخرج العقدة أكبر ممّا تخرج على الخرسانة.

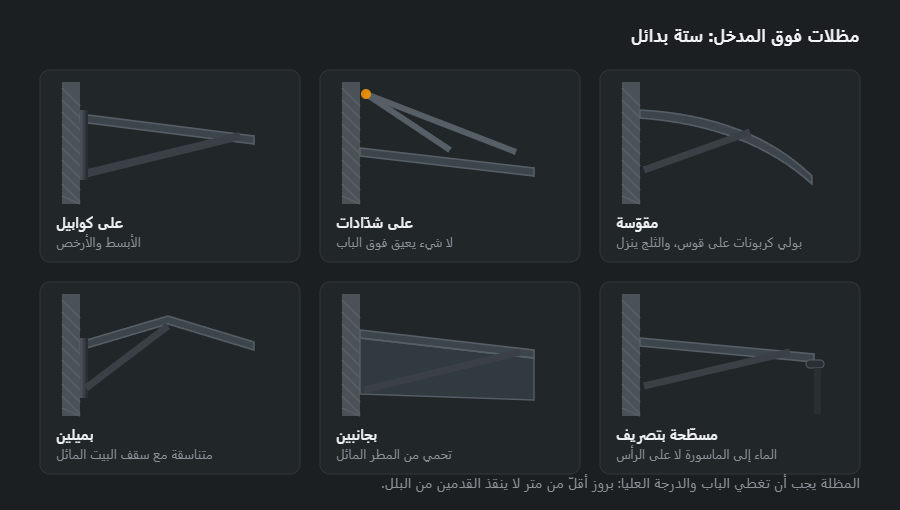

ستة بدائل

- على كوابيل — الأبسط والأرخص؛ الدعامة تنزل وترتكز على الجدار تحت الباب.
- على شدّادات — الحمل يصعد، ولا يعوق شيء فوق الباب؛ وعقدة الجدار تعمل على الشدّ.
- مقوّسة — بولي كربونات على قوس، والثلج ينزلق وحده.
- بميلين — لتتناسب مع سقف مائل للبيت، حين لا يجوز للمظلة أن تنازعه.
- بجانبين — تحمي من المطر المائل؛ تلزم حيث لا تحيط بالمدخل جدران.
- مسطّحة بتصريف — الماء يذهب إلى ماسورة لا على رأس الخارج من الباب.
إلى أين يذهب الماء
أشيع عيب في المظلات الجاهزة أن الماء ينزل من الحافة الأمامية في المكان الذي يقف فيه الإنسان بالضبط. وعلاجه حافة التقطير والمزراب: الحافة تفصل القطرة عن الطرف، والمزراب يجمع الماء ويأخذه جانبًا في ماسورة. وعلى مظلة مسطّحة بلا تصريف ينمو الجليد شتاءً على طول الحافة كلها، ثم يسقط يومًا دفعة واحدة.
أيّ المقاطع ولماذا
مظلة المدخل خفيفة، لكنها تعمل كابوليًا: وزن الثلج كله يذهب إلى لوحين عند الجدار. لذلك يُقتصَد في المدادات لا في الكوابيل والوصلات. المجموعة المعتادة:
- الكابول الأفقي — أنبوب 60×40×4، 5.45 kg/m (وبجدار 3 mm 4.25 kg/m)؛
- الدعامة أو الشدّاد والإطار الأمامي — أنبوب 40×40×3، 3.30 kg/m؛
- المدادات تحت الصاج أو البولي كربونات — أنبوب 40×20×2، 1.68 kg/m؛
- لوح الجدار — صاج 8 mm، 62.8 kg/m²، مثقوب للمسامير.
الأنبوب بدل الزاوية ليس مسألة شكل: المقطع المغلق لا جناح له يقف عليه الماء والورق، وهو صلب في الاتجاهين، فلا «تتمايل» المظلة جانبًا. ولوح الجدار أعرض من الكابول لأنه يوزّع القوة على المسامير: مسماران متباعدان رأسيًا يعملان أفضل من مسمار واحد أغلظ. كتل المقاطع الأخرى في حاسبة الأنابيب والمقاطع المجوّفة.
الوصلات واللحام
أهمّ وصلة هي الكابول الملحوم بلوح الجدار: تعمل على الانحناء وتحمل الثلج. مع جدار 4 mm تعطي قاعدة 0.7·t قيمة 2.8 mm، بينما أصغر لحام حامل وفق EN 1993-1-8 هو a3 (الضلع z ≈ 4.2 mm)، ولذلك يُلحم الكابول باللوح بلحام a3 على كامل المحيط، وإذا لزم أكثر أُضيف ضلع تقوية تحت الكابول. المتر من هذا اللحام 0.078 kg معدن لحام؛ والمجالات تعيد حسابها حاسبة لحام الزاوية.
- الكابولان على قالب واحد — بضعة مليمترات فرقًا في زاوية الدعامة تعطي مظلة ملتوية تظهر فورًا أمام الباب.
- المدادات ملحومة بإحكام من الأعلى — اللحام المتقطّع يترك فرجات يقف فيها الماء؛ وفي المدادات غير الحاملة تهمّ الإحكامية لا السُمك.
- أطراف الأنابيب مغلقة — الأنبوب المفتوح عند الجدار خزّان ماء وعشّ للدبابير.
ترتيب التصنيع والتركيب
- فحص الجدار — ممّ هو (خرسانة، طوب مصمت، بلوك مفرّغ، خرسانة خلوية)، وأين يمرّ العزل، وهل فوق الباب جسر رابط.
- الرسم الأوّلي — بروز 1.2 m (والحد الأدنى 1 m)، وعرض فتحة الباب مع 25–30 cm من كل جانب، وميل بعيدًا عن الجدار.
- التصنيع — القصّ، ولحام الكابولين زوجًا على قالب، والألواح المثقوبة، والمدادات.
- الطلاء — في الورشة قبل التركيب.
- التركيب — الثقوب حسب قالب اللوح، ومسامير مناسبة للجدار، والكابولان، والضبط، والمدادات، والغطاء.
- الماء — حافة تنقيط، ومزراب، وإحكام ملتقى المظلة بالجدار.
على جدار معزول من الخارج لا يجوز أن يتعلّق اللوح بالبوليسترين: يجب أن يصل المسمار إلى البناء، وأن توضع تحت اللوح فاصلة صلبة، وإلا هبطت المظلة مع الوقت مع العزل المضغوط.
الحماية من التآكل
المظلة تقف تحت المطر، وفي الشتاء في ملح الأحذية، ويصعب الوصول لاحقًا إلى جزئها الخلفي عند الجدار. لذلك يُختار غالبًا الجلفنة بالغمس الساخن (أكثر من 25 سنة حتى أول صدأ) أو الزنك مع بوليمر إن لزم لون (أكثر من 30). أما الأساس مع المينا (3–5 سنوات) فيعني إعادة الدهان كل بضعة مواسم، ومن سلّم فوق الباب. والكوابيل الأنبوبية الذاهبة إلى الجلفنة تحتاج ثقوب تهوية: الأنبوب الملحوم بإحكام قد ينشقّ في الحوض.
أخطاء شائعة
- بروز أقلّ من متر — تغطّي المظلة الباب لا الدرجة العليا.
- مسمار تمدّد في الخرسانة الخلوية أو البلوك المفرّغ — لا يمسك؛ هناك فقط مثبّت كيميائي مع كُمّ شبكي أو وتد حلزوني.
- ميل نحو الجدار — يدخل الماء خلف اللوح ويسيل على الواجهة؛ الميل دائمًا بعيدًا عن الجدار نحو المزراب.
- لا حافة تنقيط — تعود القطرة تحت الحافة وتسقط على الداخل.
- بولي كربونات طبقته المضادّة للأشعة إلى الداخل — يصفرّ بسرعة اللوح الرخيص.
كيف تُحسب المواد: مثال مظلة 1.2×1.5 m
مظلة على كوابيل بدعامات: بروز 1.2 m، وعرض 1.5 m، وكابولان، ودعامتان بطول نحو 0.9 m، وإطار أمامي، وأربعة مدادات. هذا مثال لحساب الكتلة لا مشروع لوصلة التثبيت.
| العنصر | المقطع | الطول، m | العدد | kg/m | kg |
|---|---|---|---|---|---|
| كابول | 60×40×4 | 1.20 | 2 | 5.45 | 13.1 |
| دعامة | 40×40×3 | 0.90 | 2 | 3.30 | 5.9 |
| إطار أمامي | 40×40×3 | 1.50 | 1 | 3.30 | 4.9 |
| مداد | 40×20×2 | 1.50 | 4 | 1.68 | 10.1 |
| المجموع | 34.1 | ||||
| مع زيادة 5 % | 36 | ||||
يخرج 34 kg من الفولاذ صافيًا و36 kg مع الزيادة؛ ولوحا جدار 150×250 mm من صاج 8 mm يضيفان نحو 5 kg. والثلج على مسقط هذه المظلة عند 0.9 kPa (الحمل على الأرض sk) نحو 160 kg — أضعاف الفولاذ كله — وهو، لا وزن المظلة، ما يحدّد المسامير. وعلى السقف يؤخذ s = μ·sk (μ = 0.8، نحو 130 kg)، ثم يُضرب في حساب المقاومة بالمعامل γ = 1.5.تعيد حاسبة قائمة المواد الحساب بمقاساتك، وتعطي حاسبة مظلة المدخل مخططًا جاهزًا مع رسم وقائمة قصّ.
ماذا بعد
حين تكبر المظلة إلى الحجم الذي يُركن تحته، تصير مظلة سيارة، وتنزل قوائمها إلى الأرض بدل أن تدخل الجدار. والدرجات تحتها في السلالم والدرابزين. واختيار وسائل التثبيت حسب الأساس وأعمار الطلاء في كيف تُطلب.
أسئلة متكرّرة
كم يجب أن يكون بروز المظلة؟
مترًا على الأقل، والأفضل 1.2 m. على المظلة أن تغطي لا الباب وحده بل الدرجة العليا أيضًا: وإلا وقف المرء تحتها وابتلّ وهو يبحث عن المفاتيح. أما العرض فيُؤخذ فتحة الباب زائد 25–30 cm من كل جهة.
هل يتحمّل الجدار؟
هذا يتعلّق بالجدار لا بالمظلة. في الخرسانة والطوب المصمت تدخل مسامير الإسفين والتمدّد؛ وفي البلوك المفرّغ والخرسانة الخلوية لا يصلح إلا المثبّت الكيميائي مع كُمّ شبكي أو الوتد الحلزوني. والمظلة نفسها تمسك في الخرسانة وفي الخلوية بشكل مختلف تمامًا.
كم يزن الثلج فوق المظلة؟
عند حمل الثلج على الأرض في وارسو sk = 0.9 kPa، يقع على مسقط مظلة 1.2×1.5 m نحو 160 kg، أي أكثر ممّا تزنه هي نفسها. وعلى السقف يؤخذ s = μ·sk (μ = 0.8 للسقف ذي الميل الواحد حتى 30°، أي نحو 130 kg)، ثم يُضرب في حساب المقاومة بالمعامل γ = 1.5. وكل ذلك يصل إلى عقدتَي تثبيت، ولهذا تُحسبان ولا تُقدَّران بالنظر.
هل يصفرّ البولي كربونات؟
الذي بلا طبقة واقية من الأشعة فوق البنفسجية نعم، خلال ثلاثة أو أربعة مواسم. واللوح ذو طبقة UV يكون مؤشَّرًا ويجب وضعه بهذا الوجه إلى الخارج: فإن قُلب شاخ بالسرعة نفسها التي يشيخ بها الرخيص.
من أيّ مقطع تُصنع مظلة المدخل؟
الكوابيل من أنبوب مستطيل 60×40 (بجدار 4 mm يزن 5.45 kg/m)، والدعامات والإطار من 40×40×3، والمدادات تحت الغطاء من 40×20×2. المقاطع المجوّفة صلبة في الاتجاهين وسهلة الحماية من الصدأ. والمقطع لا يُختار بحسب وزن المظلة، بل بحسب الثلج وما يتحمّله الجدار: الحمل كله يذهب إلى نقطتي تثبيت.
كم تزن مظلة مدخل فولاذية 1.2×1.5 m؟
الفولاذ وحده في مثال هذه الصفحة (كابولان ودعامتان وإطار أمامي وأربعة مدادات) نحو 34 kg، ومع زيادة القصّ نحو 36 kg، يضاف إليها لوحا الجدار والغطاء. والثلج عند 0.9 kPa في وارسو (الحمل على الأرض) يزن على المساحة نفسها نحو 160 kg، أي أضعاف المنشأة، وهو الذي يقرّر مسامير التثبيت.
