المنصات والجسور وحوامل الأنابيب
كل ما يرفع الإنسان فوق أرض الورشة: منصة عند المكنة، وميزانين فوق المخزن، وممشى على طول الجدار، وجسر يحمل الأنابيب. شكل هذه الأشياء يخضع للمواصفة لا للذوق — فالدرابزين والقضيب وحاجز القدم وزاوية الدرج مكتوبة في EN ISO 14122، وبها تُستلَم المنصة.

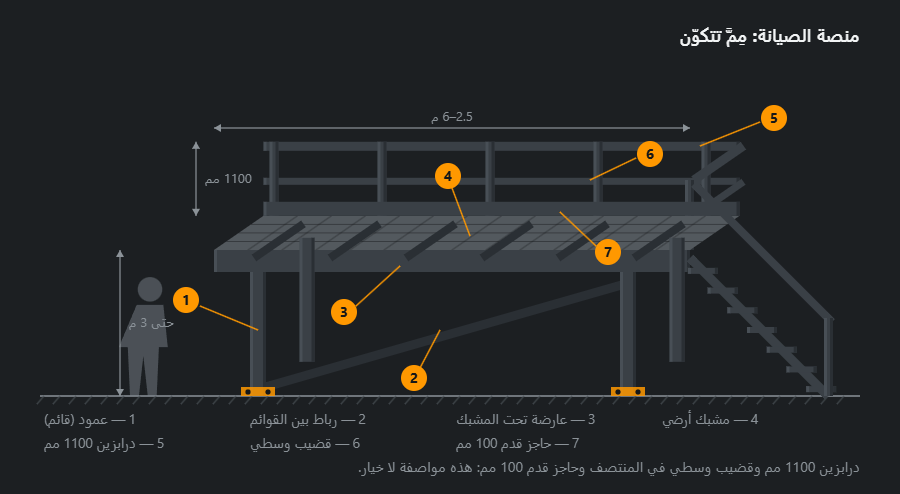

مِمَّ تتكوّن المنصة
من الأسفل إلى الأعلى: أعمدة بألواح قاعدة على مسامير تثبيت، ورباط بينها، وعوارض، ومشبك، ودرابزين. ويجدر أن يُفهَم على حدة ما الذي يحمل ماذا. المشبك ينقل الحمل إلى العوارض، والعوارض إلى الأعمدة، والأعمدة إلى الأرضية. أما الدرابزين فلا يحمل شيئًا: يتلقّى الدفع الأفقي، ولذلك يُثبَّت في العارضة لا في المشبك.
ارتفاع المنصة لا تحدّده الراحة بل ما يجب الوصول إليه. يُقاس من نقطة العمل نزولًا: المجال المريح لليدين من 700 إلى 1600 mm فوق المشبك. من هنا تخرج تلك المترين إلى الثلاثة التي تقف عليها أغلب منصات الصيانة.

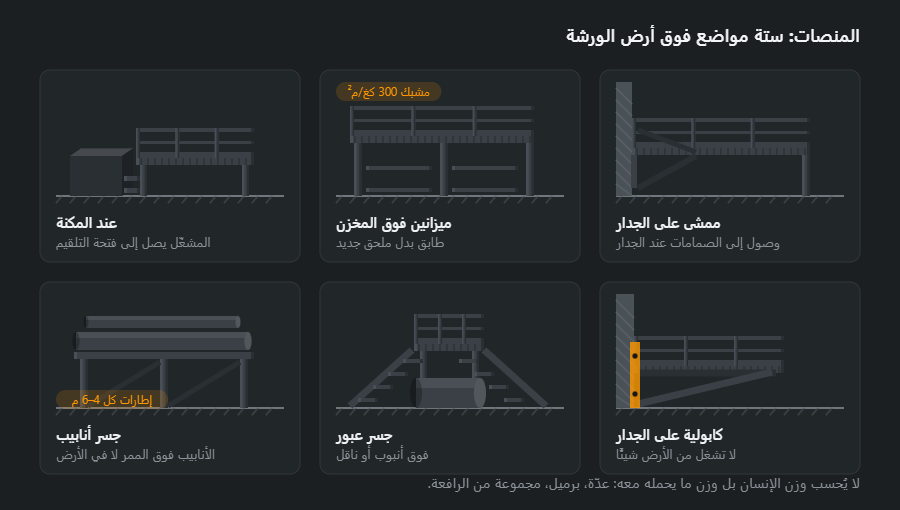

أين تُوضع
المنصة عند المكنة هي الأكثر شيوعًا والأبسط: درجتان أو ثلاث ومشبك على 600–900 mm. أما الميزانين فوق المخزن فهو منشأة بالفعل: يحمل التخزين لا الإنسان، لذا يُحسب حمله على حدة ويُجعل الوصول إليه بدرج، لأن الحمل يُنقل عبره.
يختلف جسر الأنابيب عن المنصة بأنه لا يُمشى عليه بل تُمدّ فيه الأنابيب، والمهم فيه ليس المشبك بل تباعُد الإطارات: من أربعة إلى ستة أمتار عند الأقطار المعتادة. أما جسر العبور فهو درجان وبسطة بينهما؛ يوضع حيث لا يمكن تخطّي الأنبوب ولا الالتفاف حوله.

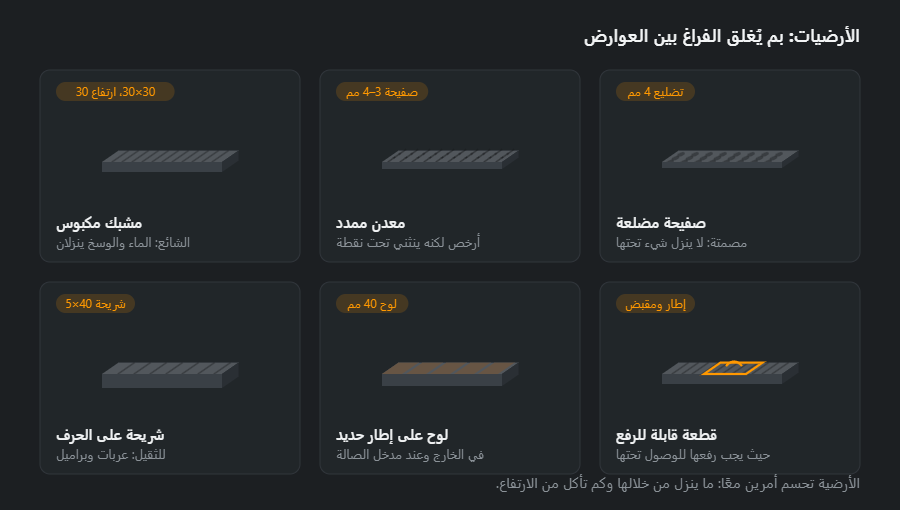

الأرضيات
الأرضية تحسم أمرين معًا: ما ينزل من خلالها إلى الأسفل وكم تأكل من الارتفاع. المشبك يمرّر الماء والوسخ والضوء — تحته يبقى جافًّا، لكن كل ما يسقط من اليد ينتهي على الأرض. والصفيحة المصمتة لا تمرّر شيئًا، لكن الماء يقف عليها ويلزم غسلها.
المعدن الممدد أرخص من المشبك المكبوس بنحو النصف، وعند هذا تنتهي مزاياه: تحت حمل نقطي — قدم سلّم صغير أو ركن صندوق — ينبعج ولا يعود. وللعربات والبراميل تُؤخذ الشريحة على الحرف، وهي كذلك الأثقل.

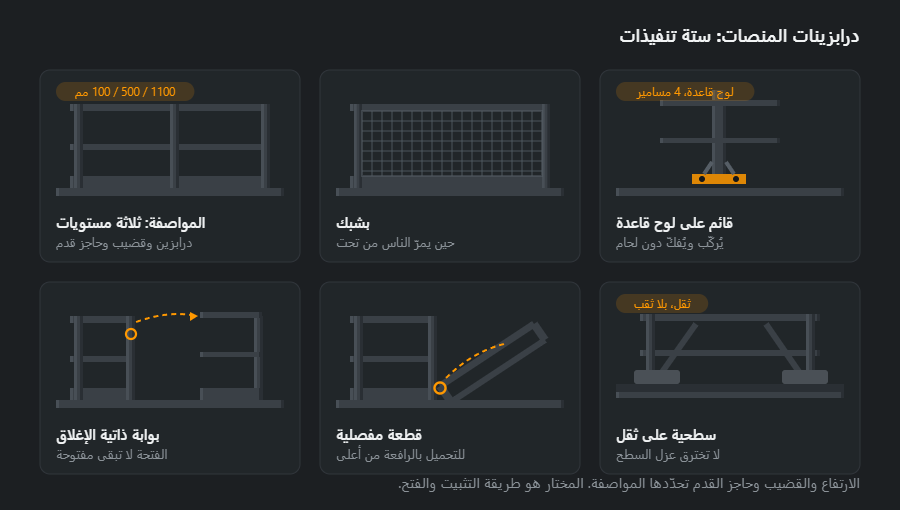

الدرابزينات وفق المواصفة
المقاسات لا تُناقَش: درابزين 1100 mm، وقضيب في المنتصف، وحاجز قدم 100 mm. ويُناقَش ما عدا ذلك. القائم على لوح قاعدة يُركَّب ويُفكّ دون لحام — وهذا يهمّ حيث تُنقل المنصة أو يُعاد وضعها. والملحوم أرخص وأجسأ، لكنه يربط المنصة بمكانها إلى الأبد.
الفتحة في الدرابزين هي أخطر مواضعه. والسلسلة القابلة للخلع ليست درابزينًا: تُخلَع ولا تُعاد. والحلّان الصحيحان اثنان — بوابة ذاتية الإغلاق، وقطعة مفصلية بمزلاج في الوضع المرفوع؛ وكلاهما يعود إلى حالة الإغلاق من تلقاء نفسه.
السلالم والجسور

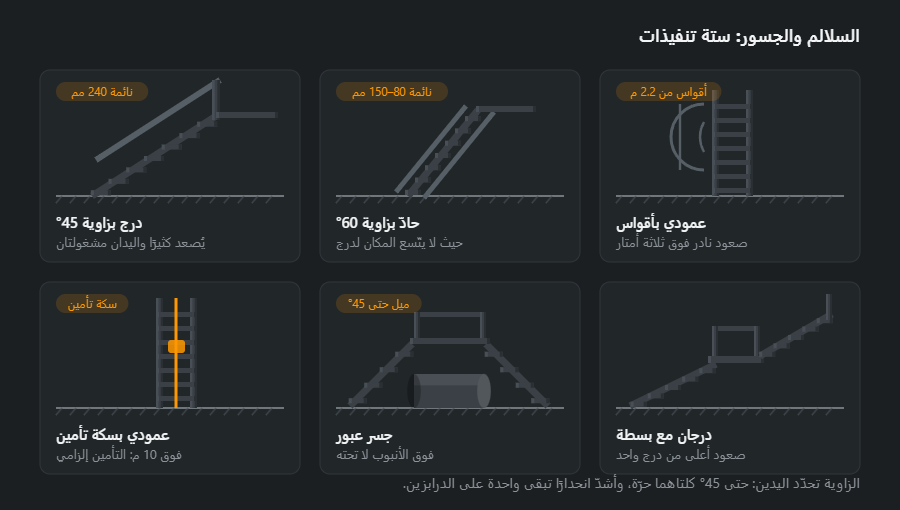

الزاوية تحدّد ما تفعله اليدان. حتى 45° يمشي الإنسان بوجهه إلى الأمام ويحمل ما يشاء. ومن 45 إلى 60° تبقى يد واحدة على الدرابزين دائمًا. أما السلّم العمودي فيُصعَد بالوجه نحوه وبيدين فارغتين فقط — أي أن العدّة يجب رفعها على حدة.
أقواس الظهر إلزامية على السلّم العمودي فوق ثلاثة أمتار، وفوق عشرة لم تعد تكفي: هناك تُركَّب سكة تأمين بعرَبة منزلقة. والأقواس، خلافًا للمتوقّع، لا تُمسك الساقط — إنما تمنعه من اكتساب السرعة ومن الانحراف، أما ارتفاع السقوط فلا تقلّله.
أيّ المقاطع ولماذا
المنصّة منشأ حامل، لذا فالمقاطع أدناه مثال على طريقة اختيارها المعتادة لا نتيجة جاهزة. الجسور والأعمدة والمراسي والوصلات يحسبها مهندس إنشائي للحمل والبحر الفعليين، وقبل التشغيل يفحص المنصّة مختصّ مؤهَّل. والورشة تنفّذ ما في الرسم.
- الأعمدة — أنبوب مربّع 100×100×4، 11.7 kg/m، وفي الطوابق الوسيطة العالية والثقيلة HEA 100، 16.7 kg/m. المقطع المغلق يقاوم الانبعاج في الاتجاهين بالتساوي ودهانه أسهل.
- الجسور الرئيسية — UPN 160، 18.8 kg/m، أو IPE 160، 15.8 kg/m. ظهر المجرى مستوٍ من الخارج، فيسهل أن تُثبَّت عليه قوائم الدرابزين ولوح القدم.
- الجسور العرضية — UPN 100، 10.6 kg/m، بمسافة تناسب قدرة الشبكة؛ وكلّما اتّسعت المسافة ارتفع قضيب الشبكة.
- التقويات — زاوية L 50×50×5، 3.77 kg/m، على شكل صليب أو دعامة مائلة من العمود إلى الجسر.
- الدرابزين — المسكة والقوائم من أنبوب 42.4×3.2، 3.09 kg/m، والقضيب الأوسط من أنبوب 33.7×3.2، 2.41 kg/m. الأنبوب الدائري بهذا القطر يستقرّ في الكفّ، والمربّع لا.
كتل المقاسات الأخرى في حاسبات الكمرات I و المجاري U و المقاطع المجوّفة. وعند المفاضلة بين UPN وIPE بالارتفاع نفسه تذكّر أنّ الانحناء تحدّده الصلابة لا الكتلة: في البحر الأطول يُكبَّر الجسر غالبًا لا من أجل المقاومة، بل لأنّ الأرضية تبدأ بالاهتزاز تحت الخطى.
الوصلات واللحام
في المنصّة ثلاثة أنواع من الوصلات، لكلٍّ منها منطقه.
- العمود مع لوح القاعدة — لوح ملحوم بالعمود بلحام زاوية على المحيط كله، ومراسٍ في الأرضية. هنا يمرّ الحمل الرأسي كله والعزم من التقويات، لذا يحدّد الحسابُ سماكة اللحام لا سماكة الجدار.
- الجسر مع العمود — ألواح طرفية أو وصلات تُلحم في الورشة وتُربط بالبراغي في الموقع. المنصّة المربوطة بالبراغي تصل مفكّكة، وتمرّ من الباب، ويمكن نقلها لاحقًا؛ أمّا الملحومة في مكانها فلا.
- الدرابزين — القائمة بالشفة أو بالجسر بلحام حول المحيط، والقضبان بالقائمة، ولوح القدم بلحام متقطّع.
مع جدار 4 mm لا يتجاوز الحدّ الأعلى 0.7·t قيمة 2.8 mm، وهي دون a3، أصغر لحام حامل وفق EN 1993-1-8؛ لذا يُلحَم بـa3. ويقابل السماكةَ a3 ضلعٌ z ≈ 4.2 مم ونحو 0.078 kg من معدن اللحام لكل متر؛ أمّا a4 فهي z ≈ 5.7 مم و0.138 kg/m، أي ضعف السلك تقريبًا. تتحقّق من المقاسات حاسبة لحام الزاوية.
الشبكة على منصّة مجلفنة لا تُلحم، بل تُثبَّت بالجسور بمشابك، أربعة لكل لوح. اللحام على الزنك يحرق الطبقة، والمشابك تسمح برفع اللوح حين يلزم الوصول إلى الآلة من الأعلى.
ترتيب التصنيع والتركيب
- القياس في الموقع — ارتفاع نقطة العمل، والعوائق في الأرضية، والتمديدات فوق المنصّة، واتجاه الصعود.
- التصميم والحساب — حمل الاستخدام، وشبكة الأعمدة، والمقاطع، والمراسي؛ ورسم تنفيذي مع قائمة القطع.
- القصّ والثقب — ثقوب البراغي تُثقب قبل الدهان أو الجلفنة، لا بعدها أبدًا.
- لحام المجموعات — الأعمدة مع ألواح القاعدة، والجسور مع الألواح الطرفية، وأقسام الدرابزين على الطاولة بقالب.
- الحماية — جلفنة أو دهان في الورشة.
- التركيب — الأعمدة على المراسي، والضبط برقائق التسوية، والجسور بالبراغي، ثم التقويات، وبعدها فقط الشبكة والدرابزين.
- الاستلام — فحص مقاسات الدرابزين، وشدّ البراغي والمراسي، وانغلاق البوابة؛ وترميم الطلاء في مواضع التركيب.
الحماية من التآكل
المنصّة في قاعة جافّة يكفيها الدهان: الأساس والطبقة النهائية يصمدان سنوات لأنّ شيئًا لا يبلّلها. والأمر مختلف قرب منطقة الغسيل، أو في مصنع أغذية، أو في الخارج، أو فوق حوض تشغيلي — هناك يُختار الجلفنة بالغمس الساخن. المقاطع المغلقة المرسلة إلى الجلفنة تحتاج ثقوب تهوية وتصريف عند كل طرف، وإلا رفضت ورشة الجلفنة القطعة: فالهواء المحبوس في الحوض يفجّر الأنبوب. تُرسم الثقوب منذ البداية. وبراغي المنصّة المجلفنة مجلفنة أيضًا، وكل موضع قُصّ أو لُحم بعد الجلفنة يُنظَّف ويُغطّى بالزنك البارد.
أخطاء شائعة
- غياب التقويات — الإطار بلا أقطار يقف حتى يمشي عليه أحد؛ الخطوة الأولى تجعله يتأرجح على طول الجسور.
- درابزين ملحوم بالشبكة — الشبكة لا تتحمّل الدفع الأفقي؛ يجب أن تقوم القائمة على جسر.
- سلسلة بدل بوابة — بعد أسبوع تبقى مفتوحة.
- ثقوب بعد الجلفنة — فولاذ عارٍ في كل ثقب، ويخرج الصدأ من تحت الحلقات بعد أول شتاء.
- جسر مختار بالعين — قد تكفي المقاومة، لكن الأرضية تهبط وتهتزّ لأنّ الجسر أليَن من اللازم لهذا البحر.
كيف تُحسب المواد: مثال منصّة 3×2 m
منصّة خدمة 3×2 m على ارتفاع 2.5 m: أربعة أعمدة، وجسران رئيسيان بطول 3 m، وأربعة جسور عرضية بطول 2 m، وتقويتان، ودرابزين على ثلاثة جوانب (7 m مسكة و7 m قضيب أوسط إجمالًا) وثماني قوائم بطول 1.1 m. بلا سلّم ولا شبكة ولا ألواح قاعدة. المقاطع للتوضيح — تبيّن حساب المواد ولا تغني عن التصميم.
| العنصر | المقطع | الطول، m | العدد | kg/m | kg |
|---|---|---|---|---|---|
| عمود | 100×100×4 | 2.50 | 4 | 11.7 | 117.0 |
| جسر رئيسي | UPN 160 | 3.00 | 2 | 18.8 | 112.8 |
| جسر عرضي | UPN 100 | 2.00 | 4 | 10.6 | 84.8 |
| تقوية | L 50×50×5 | 3.20 | 2 | 3.77 | 24.1 |
| مسكة الدرابزين | 42.4×3.2 | 7.00 | 1 | 3.09 | 21.6 |
| قضيب أوسط | 33.7×3.2 | 7.00 | 1 | 2.41 | 16.9 |
| قائمة الدرابزين | 42.4×3.2 | 1.10 | 8 | 3.09 | 27.2 |
| المجموع | 404.4 | ||||
| مع زيادة 5 % | 425 | ||||
النتيجة 404 kg صافيًا و425 kg مع الزيادة، أي نحو 71 kg من الفولاذ لكل متر مربّع من المنصّة. أكثر من ثلاثة أرباع الكتلة أعمدة وجسور؛ أمّا الدرابزين، وإن كان أكثر ما يُرى، فخفيف. وتُضاف الشبكة — كتلتها للمتر المربّع في نشرة الصانع للفتحة وارتفاع القضيب المختارين. كل شيء مع السلّم تعيد حسابه حاسبة قائمة المواد، والقصّ من الأطوال التجارية خطة القصّ.
ثم ماذا
عن الدرج والدرابزين في البيت لا في الورشة مقالة مستقلّة: الدرج والدرابزين. والهيكل الذي تقف المنصة داخله في الهياكل والصالات. ومِمَّ يتكوّن السعر وكم يستغرق — كيف تُطلب.
أسئلة متكرّرة
كم يجب أن يكون ارتفاع درابزين المنصة؟
1100 mm من المشبك إلى أعلى الدرابزين، وقضيب وسطي عند منتصف الارتفاع تقريبًا، وحاجز قدم 100 mm عند حافة المشبك. هذا ليس ذوق الورشة بل شرط EN ISO 14122-3 الذي تُستلَم المنصة بموجبه. وحاجز القدم لا يحمي الإنسان بل ما يسقط من يده: بدونه يطير المفتاح من فوق الحافة.
ما الحمل الذي يُحسب للمشبك؟
الحدّ الأدنى في EN ISO 14122-2 حمل موزّع 2 kN/م² (نحو 200 kg/م²) وحمل مركّز 1.5 kN على مساحة 200×200 mm. وتُصمَّم منصة الصيانة العادية عادةً على 300 kg/م²، وفي ذلك احتياط لشخصين مع عدّتهما. المحسوب ليس وزن الإنسان بل وزن ما يحمله معه: برميل، أو مجموعة من الرافعة، أو صندوق تجهيزات. فإن كان ذلك متوقّعًا يُحدَّد الحمل على حدة — وعندها لا يتغيّر المشبك بل العوارض تحته.
بم يتفوّق الدرج على السلّم العمودي؟
باليدين. حتى 45° يُصعَد بالوجه إلى الأمام واليدان حرّتان، ويمكن حمل صندوق. وفوق 45° تبقى يد واحدة على الدرابزين دائمًا، أما السلّم العمودي فيُصعَد بالوجه نحوه وبيدين فارغتين فقط. لذلك يوضع السلّم العمودي حيث يُصعَد نادرًا، لا حيث ضاق المكان.
هل يمكن تركيب منصة دون ثقب الأرضية؟
يمكن، إن ارتكزت على المكنة نفسها أو على الجدار. وتُثبَّت في الأرضية لا بسبب الوزن بل ضد الانقلاب: منصة ضيّقة عالية بلا مسامير تهتزّ مع كل خطوة. ودرابزينات السطوح تُصنع على ثقل للسبب نفسه — هناك لا يجوز الثقب، والاتزان يأتي من الكتلة.
من أيّ المقاطع تُلحم منصّة الخدمة؟
في الغالب: الأعمدة من أنبوب مربّع 100×100×4 أو HEA، والجسور الرئيسية من مجرى UPN أو كمرة IPE، والجسور العرضية من مجرى أصغر، والدرابزين من أنبوب 42.4×3.2، والتقويات من الزوايا. أمّا مقاس الجسر بالضبط فيحدّده الحساب للحمل والبحر المعطيين لا الجدول: المنصّة منشأ حامل، ويختار مقاطعها مهندس إنشائي.
كم تزن منصّة فولاذية 3×2 m؟
في المثال على هذه الصفحة — أربعة أعمدة بطول 2.5 m، وجسور من UPN، ودرابزين من الأنابيب على ثلاثة جوانب — يخرج الهيكل الفولاذي وحده نحو 400 kg صافيًا وأكثر بقليل من 420 kg مع الزيادة، أي نحو 70 kg للمتر المربّع. وتُضاف الشبكة الأرضية على حدة حسب نشرة الصانع.
