Podesty, kładki i estakady
Wszystko, co podnosi człowieka nad posadzkę hali: podest przy maszynie, antresola nad magazynem, galeria wzdłuż ściany, estakada pod rurociąg. Forma tych rzeczy podlega nie gustowi, tylko normie — poręcz, przelotka, bortnica i kąt biegu są zapisane w EN ISO 14122, i według nich podest się odbiera.

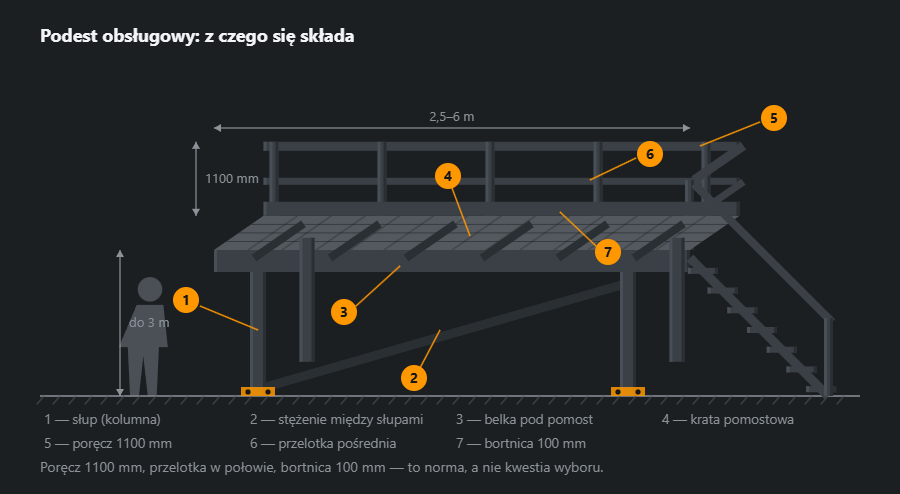

Z czego składa się podest
Od dołu: słupy ze stopami na kotwach, stężenie między nimi, belki, pomost, balustrada. Osobno warto rozumieć, co co przenosi. Pomost oddaje obciążenie belkom, belki słupom, słupy posadzce. Balustrada nie przenosi niczego: przyjmuje poziome pchnięcie i dlatego mocuje się ją do belki, a nie do pomostu.
Wysokość podestu wyznacza nie wygoda, tylko to, do czego trzeba sięgnąć. Liczy się od punktu roboczego w dół: wygodna strefa rąk to od 700 do 1600 mm nad pomostem. Stąd biorą się te 2–3 metry, na których stoi większość podestów obsługowych.

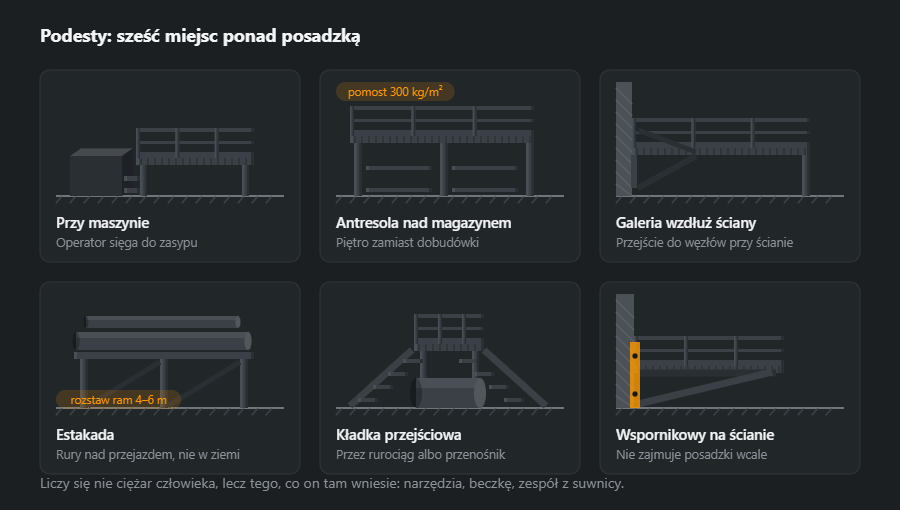

Gdzie się je stawia
Podest przy maszynie jest najczęstszy i najprostszy: dwa–trzy stopnie i pomost na 600–900 mm. Antresola nad magazynem to już budowla: przenosi nie człowieka, tylko składowanie, więc obciążenie liczy się osobno, a schody daje się biegowe, bo po nich się nosi.
Estakada różni się od podestu tym, że się po niej nie chodzi, tylko prowadzi rury, i najważniejszy jest w niej nie pomost, lecz rozstaw ram: 4–6 metrów przy zwykłej średnicy. Kładka przejściowa to rzecz z dwóch biegów i spocznika między nimi; stawia się ją tam, gdzie rury nie da się przekroczyć ani obejść.

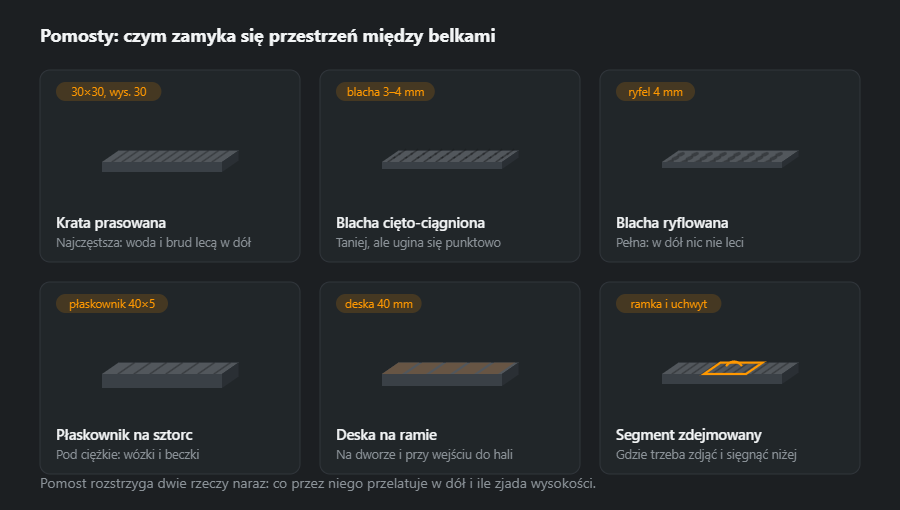

Pomosty
Pomost rozstrzyga dwie rzeczy naraz: co przez niego przelatuje w dół i ile zjada wysokości. Krata przepuszcza wodę, brud i światło — pod nią jest sucho, ale wszystko, co upuszczono, ląduje na posadzce. Blacha pełna nie przepuszcza niczego, za to stoi na niej woda i trzeba ją myć.
Blacha cięto-ciągniona jest mniej więcej dwa razy tańsza od kraty prasowanej i na tym jej zalety się kończą: pod obciążeniem punktowym — nogą drabinki, narożnikiem skrzynki — ugina się i już się nie prostuje. Pod wózki i beczki bierze się płaskownik na sztorc, on też jest najcięższy.

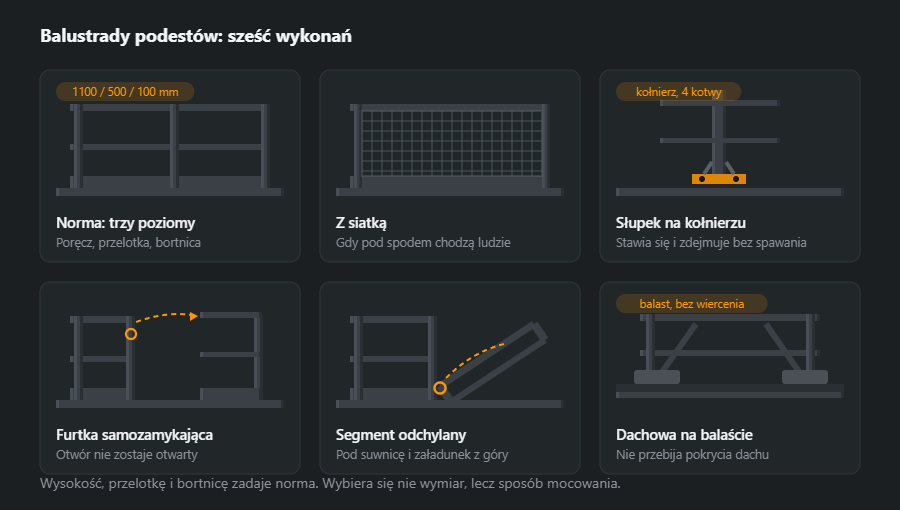

Balustrady według normy
Wymiary nie podlegają dyskusji: 1100 mm poręcz, przelotka w połowie, bortnica 100 mm. Dyskusji podlega reszta. Słupek na kołnierzu stawia się i zdejmuje bez spawania — to ważne tam, gdzie podest się przewozi albo przestawia. Przyspawany jest tańszy i sztywniejszy, ale przywiązuje podest do miejsca na zawsze.
Otwór w balustradzie jest najniebezpieczniejszym miejscem. Zdejmowany łańcuszek balustradą nie jest: zdejmuje się go i nie wiesza z powrotem. Poprawne rozwiązania są dwa — furtka samozamykająca i segment odchylany z zatrzaskiem w położeniu górnym; jedno i drugie wraca do stanu zamkniętego samo.

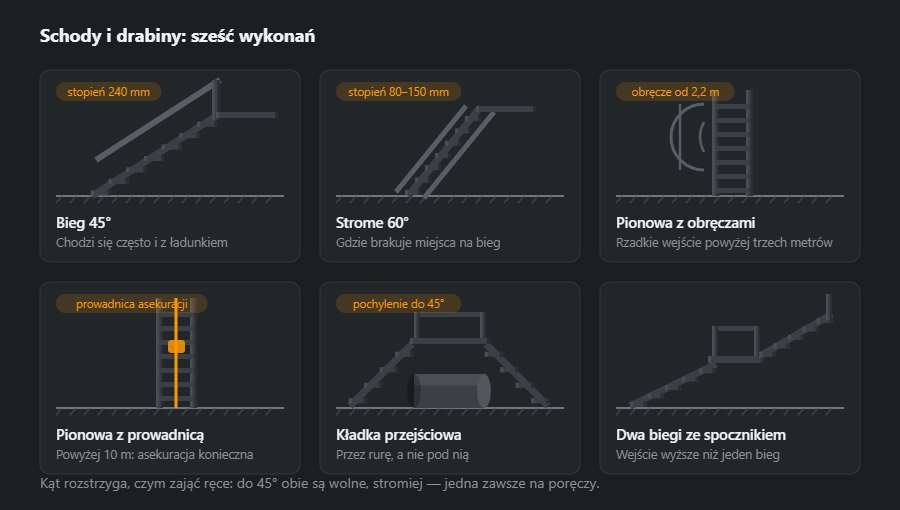

Schody i drabiny
Kąt rozstrzyga, czym zajęte są ręce. Do 45° człowiek idzie przodem i niesie cokolwiek. Od 45 do 60° jedna ręka jest stale na poręczy. Po drabinie pionowej wchodzi się plecami na zewnątrz i wyłącznie z pustymi rękami — czyli narzędzia trzeba wciągnąć osobno.
Obręcze są obowiązkowe na drabinie pionowej powyżej 3 metrów, a powyżej 10 już nie wystarczają: tam daje się prowadnicę asekuracyjną z przesuwnikiem. Obręcze, wbrew oczekiwaniu, nie łapią spadającego — nie pozwalają mu nabrać prędkości i odchylić się, ale wysokości upadku nie zmniejszają.
Z jakich profili i dlaczego
Podest jest konstrukcją nośną, więc wszystkie przekroje poniżej są przykładem, jak się je zwykle dobiera, a nie gotowym wynikiem. Belki, słupy, kotwy i połączenia liczy projektant na konkretne obciążenie i rozpiętość, a podest przed oddaniem do użytku odbiera osoba z uprawnieniami. Warsztat robi to, co jest na rysunku.
- Słupy — rura kwadratowa 100×100×4, 11,7 kg/m, przy wyższych i cięższych antresolach HEA 100, 16,7 kg/m. Profil zamknięty wygrywa przy wyboczeniu w obu kierunkach i łatwiej go malować.
- Belki główne — ceownik UPN 160, 18,8 kg/m, albo IPE 160, 15,8 kg/m. Ceownik ma płaski grzbiet od zewnątrz: do niego łatwo przykręcić słupki balustrady i bortnicę.
- Belki poprzeczne — UPN 100, 10,6 kg/m, w rozstawie dobranym do nośności kraty; im rzadziej, tym grubsza krata.
- Stężenia — kątownik L 50×50×5, 3,77 kg/m, na krzyż albo jako zastrzał od słupa do belki.
- Balustrada — poręcz i słupki z rury 42,4×3,2, 3,09 kg/m, przelotka z rury 33,7×3,2, 2,41 kg/m. Rura okrągła o tej średnicy dobrze leży w dłoni, a kwadrat nie.
Masy innych rozmiarów są w kalkulatorach dwuteowników, ceowników i profili zamkniętych. Przy wyborze między UPN a IPE tej samej wysokości warto pamiętać, że o ugięciu decyduje sztywność, nie masa: przy dłuższej rozpiętości belkę często zmienia się nie ze względu na nośność, tylko dlatego, że pomost zaczyna sprężynować pod krokiem.
Połączenia i spoiny
Podest składa się z połączeń trzech rodzajów i każde ma inną logikę.
- Słup — stopa — blacha podstawy spawana do słupa spoiną pachwinową dookoła, kotwy w posadzce. Tu przechodzi całe obciążenie pionowe i moment od stężeń, więc grubość spoiny wynika z obliczeń, a nie z grubości ścianki.
- Belka — słup — w warsztacie spawa się blachy czołowe albo nakładki, a na miejscu skręca się je śrubami. Podest skręcany da się przywieźć w paczce, wnieść przez drzwi i później przestawić; spawany na miejscu — nie.
- Balustrada — słupek do blachy kołnierza lub do belki spoiną dookoła, przelotka i poręcz do słupka, bortnica przerywanie.
Przy ściance 4 mm górna granica 0,7·t to 2,8 mm, mniej niż a3 — najmniejsza spoina nośna według EN 1993-1-8 — więc spoinę wykonuje się jako a3. Grubości a3 odpowiada przyprostokątna z ≈ 4,2 mm i około 0,078 kg stopiwa na metr; a4 to już z ≈ 5,7 mm i 0,138 kg/m, prawie dwa razy więcej drutu. Wymiary sprawdza kalkulator spoiny pachwinowej.
Kraty pomostowej na ocynkowanym podeście się nie spawa: mocuje się ją zaciskami do belek, po cztery na panel. Spaw na cynku wypala powłokę, a zaciski pozwalają wyjąć panel, kiedy trzeba dostać się do maszyny od góry.
Kolejność wykonania i montażu
- Pomiar na miejscu — wysokość punktu roboczego, przeszkody w posadzce, instalacje nad podestem, kierunek wejścia.
- Projekt i obliczenia — obciążenie użytkowe, rozstaw słupów, przekroje, kotwy; rysunek warsztatowy z listą elementów.
- Cięcie i wiercenie — otwory pod śruby wierci się przed malowaniem lub cynkowaniem, nigdy po.
- Spawanie zespołów — słupy ze stopami, belki z blachami czołowymi, segmenty balustrady na stole według szablonu.
- Zabezpieczenie — cynkowanie albo malowanie w warsztacie.
- Montaż — słupy na kotwach, poziomowanie podkładkami, belki na śruby, stężenia, dopiero potem krata i balustrada.
- Odbiór — sprawdzenie wymiarów balustrady, dokręcenia śrub i kotew, zamknięcia furtki; poprawki powłoki w miejscach montażowych.
Ochrona przed korozją
Podest w suchej hali wystarczy pomalować: grunt i nawierzchnia dają spokój na lata, bo nic go nie moczy. Inaczej jest przy myjni, w przetwórni spożywczej, na zewnątrz albo nad basenem technologicznym — tam wybiera się cynkowanie ogniowe. Profile zamknięte do cynkowania muszą mieć otwory odpowietrzające i spustowe przy każdym końcu, inaczej cynkownia elementu nie przyjmie: zamknięte powietrze w kąpieli rozsadza rurę. Otwory przewiduje się już na rysunku. Śruby do ocynkowanego podestu też bierze się ocynkowane, a każde miejsce przecięte lub spawane po cynkowaniu czyści się i pokrywa cynkiem na zimno.
Typowe błędy
- Brak stężeń — rama bez przekątnych stoi, dopóki nikt po niej nie idzie; pierwszy krok rozkołysze ją wzdłuż belek.
- Balustrada przyspawana do kraty — krata nie przenosi poziomego pchnięcia; słupek musi siedzieć na belce.
- Łańcuszek zamiast furtki — po tygodniu wisi otwarty.
- Otwory wiercone po cynkowaniu — goła stal w każdym otworze, rdza wychodzi spod podkładek już po pierwszej zimie.
- Belka dobrana „na oko” — nośność może wystarczyć, a pomost i tak ugina się i drga, bo belka jest za wiotka na tę rozpiętość.
Jak policzyć materiał: przykład podestu 3×2 m
Podest obsługowy 3×2 m na wysokości 2,5 m: cztery słupy, dwie belki główne po 3 m, cztery belki poprzeczne po 2 m, dwa stężenia, balustrada na trzech bokach (łącznie 7 m poręczy i 7 m przelotki) i osiem słupków po 1,1 m. Bez schodów, kraty i blach stóp. Przekroje są przykładowe — ilustrują liczenie materiału, nie zastępują obliczeń.
| Element | Profil | Długość, m | Szt. | kg/m | kg |
|---|---|---|---|---|---|
| Słup | 100×100×4 | 2,50 | 4 | 11,7 | 117,0 |
| Belka główna | UPN 160 | 3,00 | 2 | 18,8 | 112,8 |
| Belka poprzeczna | UPN 100 | 2,00 | 4 | 10,6 | 84,8 |
| Stężenie | L 50×50×5 | 3,20 | 2 | 3,77 | 24,1 |
| Poręcz | 42,4×3,2 | 7,00 | 1 | 3,09 | 21,6 |
| Przelotka | 33,7×3,2 | 7,00 | 1 | 2,41 | 16,9 |
| Słupek balustrady | 42,4×3,2 | 1,10 | 8 | 3,09 | 27,2 |
| Razem | 404,4 | ||||
| Z zapasem 5 % | 425 | ||||
Wychodzi 404 kg netto i 425 kg z zapasem, czyli około 71 kg stali na metr kwadratowy podestu. Ponad trzy czwarte masy dają słupy i belki; balustrada, choć widać ją najbardziej, jest lekka. Krata pomostowa dochodzi osobno — jej masę na metr kwadratowy podaje karta producenta dla wybranego oczka i wysokości płaskownika. Całość ze schodami przeliczy kalkulator zestawienia materiałów, a cięcie z długości handlowych — mapa rozkroju.
Co dalej
O schodach i balustradach w domu, a nie w hali, jest osobny artykuł schody i balustrady. Konstrukcja, w której podest stoi — konstrukcje i hale. Z czego składa się cena i ile to trwa — jak zamawiać.
Częste pytania
Jakiej wysokości ma być balustrada podestu?
1100 mm od pomostu do wierzchu poręczy, przelotka mniej więcej w połowie i bortnica 100 mm przy krawędzi pomostu. To nie jest upodobanie warsztatu, tylko wymaganie EN ISO 14122-3, według którego podest się odbiera. Bortnica nie chroni człowieka, tylko to, co on upuści: bez niej klucz leci z podestu w dół.
Jakie obciążenie zakłada się dla pomostu?
Co najmniej tyle, ile wymaga PN-EN ISO 14122-2: 2 kN/m² równomiernie (ok. 200 kg/m²) i 1,5 kN na polu 200×200 mm. Zwykły podest obsługowy projektuje się najczęściej na 300 kg/m², i to już z zapasem na dwie osoby z narzędziami. Liczy się nie ciężar człowieka, lecz tego, co on tam wniesie: beczkę, zespół z suwnicy, skrzynkę oprzyrządowania. Jeśli tak ma być, obciążenie zadaje się osobno — i zmienia się wtedy nie pomost, tylko belki pod nim.
Czym schody są lepsze od drabiny pionowej?
Rękami. Do 45° idzie się przodem, obie ręce są wolne i można nieść skrzynkę. Powyżej 45° jedna ręka jest stale na poręczy, a po drabinie pionowej wchodzi się plecami na zewnątrz i wyłącznie z pustymi rękami. Dlatego drabinę pionową stawia się tam, gdzie wchodzi się rzadko, a nie tam, gdzie zabrakło miejsca.
Czy da się postawić podest bez wiercenia w posadzce?
Da się, jeśli opiera się on o samą maszynę albo o ścianę. Do posadzki mocuje się go nie ze względu na ciężar, tylko na wywrócenie: wąski i wysoki podest bez kotew buja się od kroku. Balustrady dachowe z tego samego powodu robi się na balaście — tam wiercić nie wolno, a stateczność daje ciężar.
Z jakich profili spawa się podest obsługowy?
Najczęściej słupy z rury kwadratowej 100×100×4 albo z HEA, belki główne z ceownika UPN lub dwuteownika IPE, belki poprzeczne z mniejszego ceownika, poręcz z rury 42,4×3,2 i przeciwskrzynienia z kątownika. Który rozmiar belki — wynika z obliczeń na zadane obciążenie i rozpiętość, a nie z tabeli: podest jest konstrukcją nośną i dobiera ją projektant.
Ile waży stalowy podest 3×2 m?
W przykładzie na tej stronie — cztery słupy 2,5 m, belki z UPN, balustrada z rur na trzech bokach — sama konstrukcja stalowa wychodzi około 400 kg netto i nieco ponad 420 kg z zapasem, czyli około 70 kg na metr kwadratowy. Krata pomostowa dochodzi osobno, według karty producenta.
