Tutaj zaczyna się konstrukcja obliczana. Wiatę i ogrodzenie można postawić według rozwiązania typowego, szkieletu na rozpiętość 18 m — już nie: tam liczy się śnieg, wiatr i stateczność. Ten artykuł nie zastępuje obliczeń, tłumaczy, o czym rozmawiać z konstruktorem.

Rama, stężenia i poszycie

Szkielet hali to rząd jednakowych ram w rozstawie 4–6 m, płatwie między nimi, stężenia i poszycie na płatwiach. Rama przejmuje obciążenie pionowe i wiatr w poprzek budynku; stężenia trzymają go wzdłuż.

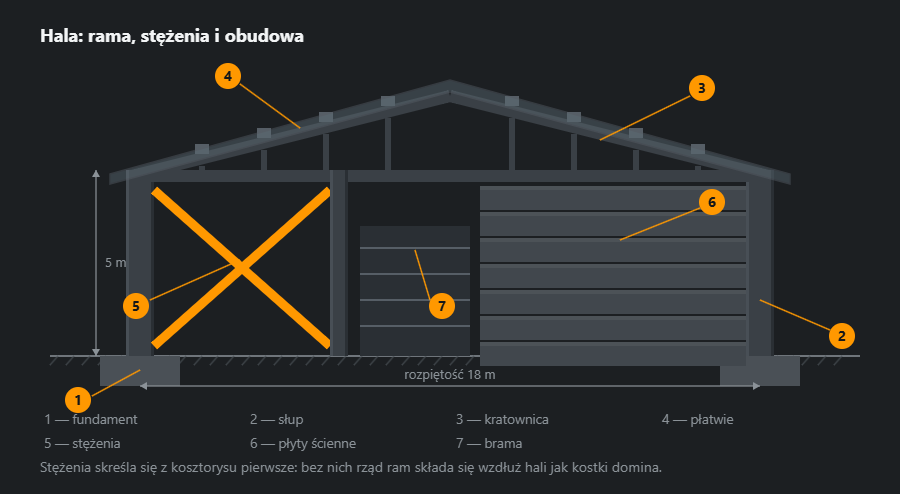

Pobierz schemat: SVG · PNG

Stężenia kosztują niewiele, a wykreśla się je pierwsze: na rysunku wyglądają jak nieobowiązkowe cienkie kątowniki. Tymczasem to jedyna rzecz, która nie pozwala ramom przewrócić się w kierunku podłużnym — jak kostki domina, które stoją prosto, dopóki się je trzyma.

Czym przekrywa się rozpiętość

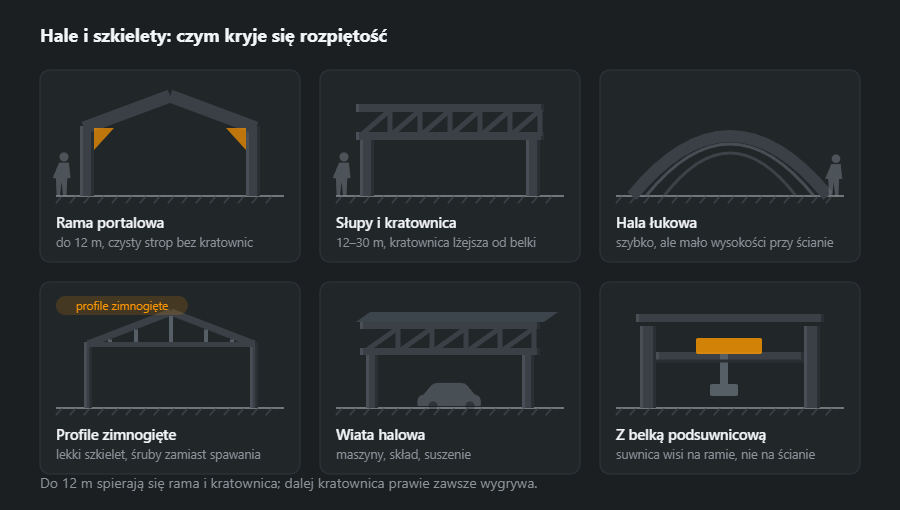

Pobierz schemat: SVG · PNG

• Rama portalowa — do 12 m; sufit czysty, bez kratownic, co ma znaczenie w hali z podwieszonym wyposażeniem.
• Słupy z kratownicą — 12–30 m; kratownica przy tej samej rozpiętości jest półtora do dwóch razy lżejsza od belki.
• Hala łukowa — szybko i tanio, ale użytecznej wysokości przy ścianach prawie nie ma.
• Profile cienkościenne — lekki szkielet na śruby; spawania na budowie prawie nie ma.
• Zadaszenie bez ścian — sprzęt, kruszywa, suszenie; wyraźnie tańsze od zamkniętego.
• Z belką podsuwnicową — suwnica wisi na szkielecie, a nie na ścianach; liczona osobno.

Poszycie i ocieplenie

Halę zimną pokrywa się blachą trapezową po płatwiach — to wystarczy, żeby zamknąć obiekt przed opadami i wiatrem. Ciepłą składa się z paneli warstwowych: niosą ocieplenie z fabryki i montują się jedną warstwą, bez paroizolacji i rusztu na miejscu.

Wariantu pośredniego — „na razie blacha, ocieplimy potem” — lepiej unikać. Ocieplenie od wewnątrz po zimnej blasze bez porządnej paroizolacji daje kondensację wewnątrz przegrody, a wychodzi to na jaw po roku-dwóch w postaci rdzawych zacieków na stykach.

Hala szkieletowa: z czego składa się szkielet

„Szkieletowa” znaczy, że wszystko, co niesie, jest stalowe, a ściany i dach tylko osłaniają. Każdy element szkieletu ma jedną pracę i jedno miejsce w kosztorysie:

• Słupy — przenoszą obciążenie do fundamentów i zginanie od wiatru; stoją na blachach podstawy przykręconych do kotew w stopach.
• Rygle ramy albo kratownice — przekrywają rozpiętość; razem ze słupami tworzą ramę.
• Płatwie — belki dachowe między ramami, na nich leży poszycie.
• Rygle ścienne — poziome belki ścian, do których mocuje się blachę albo panele.
• Stężenia — krzyże w dachu i ścianach, które trzymają rząd ram w kierunku podłużnym.
• Stopy fundamentowe z kotwami — osadzone według szablonu, bo śruba przesunięta o centymetr nie trafi w otwór blachy.

Od hali łukowej i namiotowej szkieletowa różni się tym, że można w niej postawić regał pod samą ścianą, doczepić bramę w dowolnym polu i przedłużyć budynek o kolejną ramę bez ruszania istniejących.

Z jakich profili i dlaczego

Na słupy idą dwuteowniki szerokostopowe HEA i HEB: słup może wyboczyć się w obu kierunkach, a szeroka półka daje mu sztywność także „w bok”. Na rygle — IPE, bo belka zginana pracuje głównie w jednej płaszczyźnie, a wąski wysoki przekrój daje najwięcej nośności z kilograma. Masy z tablic:

• HEA 200 — 42,3 kg/m, HEB 200 — 61,3 kg/m: słupy;
• IPE 240 — 30,7 kg/m, IPE 300 — 42,2 kg/m: rygle ram;
• IPE 120 — 10,4 kg/m albo rura 120×60×4 — 10,5 kg/m: płatwie i rygle ścienne;
• rura 100×100×5 — 14,4 kg/m i 60×60×3 — 5,19 kg/m: pasy i krzyżulce kratownicy;
• kątownik L 50×50×5 — 3,77 kg/m: stężenia.

Kratownica przy tej samej rozpiętości jest półtora do dwóch razy lżejsza od belki, ale ma dziesiątki węzłów do dopasowania i pospawania — dlatego do 12 m częściej wygrywa rama pełnościenna, a powyżej kratownica. Masę każdego profilu sprawdzisz w kalkulatorze dwuteowników.

Połączenia i spoiny: co spawa się w hali, a co skręca na budowie

Zasada jest prosta: spawa się w hali produkcyjnej, na budowie się skręca. Do rygla przyspawa się blachę czołową, do słupa — blachę podstawy i żebra, a ramę składa się na miejscu na śruby. Spoina w warsztacie powstaje w dobrej pozycji, pod dachem i z kontrolą; spoina na wysokości, na wietrze i w deszczu — nie.

Grubość spoin podaje projekt, ale granice widać z samego przekroju. Środnik IPE 300 ma 7,1 mm, więc górna rozsądna granica spoiny pachwinowej to 0,7·7,1 ≈ 5,0 mm; spoina a4 ma ramię z ≈ 5,7 mm i waży 0,138 kg stopiwa na metr, a5 — 0,216 kg. Powyżej grubości około 6 mm spoinę kładzie się wielościegowo. W węzłach kratownicy obowiązuje ta sama dolna granica co wszędzie: spoina nośna nie cieńsza niż a3 i nie krótsza niż 30 mm. Przeliczenie a ↔ z pokaże kalkulator spoiny pachwinowej.

Kolejność wykonania i montażu

1. Projekt — obciążenia śniegiem i wiatrem dla miejsca budowy, przekroje, połączenia, rysunki warsztatowe i zestawienie stali.
2. Fundamenty — stopy z kotwami osadzonymi w szablonie; kotwy mierzy się przed wylaniem, bo po nim poprawić można już tylko blachę.
3. Wytwarzanie — cięcie, wiercenie otworów, spawanie blach czołowych i podstaw, powłoka w hali.
4. Pierwsze pole — montaż zaczyna się od dwóch ram połączonych stężeniami i płatwiami: to pole trzyma resztę jak kręgosłup.
5. Kolejne ramy — dostawiane do stężonego pola i łączone płatwiami, śruby dokręcane dopiero po wypionowaniu.
6. Podlewka — pod blachy podstawy, gdy szkielet stoi pionowo.
7. Poszycie — dach, ściany, obróbki; dopiero potem bramy i instalacje.

Ochrona przed korozją

Szkielet w suchej, ogrzewanej hali zwykle maluje się w wytwórni: grunt z emalią albo farbą proszkową (3–5 i 7–10 lat do pierwszej rdzy w warunkach zewnętrznych). Hale zimne, rolnicze i te, w których stoją maszyny z parą albo nawozy, dostają cynk ogniowy (25+ lat) — chroni też wnętrza profili zamkniętych. Śruby, nakrętki i podkładki muszą mieć ochronę nie gorszą od konstrukcji; czarna śruba w ocynkowanym węźle rdzewieje pierwsza.

Typowe błędy

• Stężenia wykreślone z kosztorysu — rama stoi w swojej płaszczyźnie, ale rząd ram składa się wzdłuż budynku.
• Kotwy osadzone „na oko” — blacha nie trafia w śruby, a na budowie zaczyna się rozwiercanie otworów palnikiem.
• Suwnica doczepiona bez przeliczenia — belki podsuwnicowe zmieniają schemat pracy ramy i dokładają siły poziome.
• Spawanie na budowie zamiast śrub — spoina w złej pozycji i bez kontroli w najbardziej obciążonym węźle.
• Ocieplenie od środka po zimnej blasze — kondensacja w przegrodzie i rdzawe zacieki po roku-dwóch.

Jak policzyć materiały: przykład hali 12×24 m

Hala o rozpiętości 12 m i długości 24 m: pięć ram portalowych co 6 m, słupy wysokości 5 m, dach dwuspadowy z ryglami po 6,1 m, po sześć płatwi na każdej połaci w każdym polu, trzy rzędy rygli ściennych na ścianach podłużnych, stężenia krzyżowe w dwóch polach. To przykład liczenia masy, nie projekt — przekroje dla konkretnej lokalizacji dobiera konstruktor.

Wychodzi 9178 kg netto i 9637 kg z zapasem, czyli około 33 kg stali na metr kwadratowy hali. Najcięższe okazują się nie ramy, tylko płatwie — dlatego rozstaw ram i rodzaj płatwi porównuje się na całości. Własne pozycje, blachy węzłowe i śruby dopiszesz w kalkulatorze zestawienia materiałów, a płatwie i rygle po 6 m z 12-metrowych sztang rozłoży rozkrój profili: dwie sztuki po 6000 mm nie zmieszczą się w sztandze 12 000 mm przy rzazie 3 mm, więc płatew rysuje się o kilka milimetrów krótszą.

Co dalej

Mniejszy obiekt tego samego typu, na jedno-dwa auta, to garaż albo budynek gospodarczy: te same pytania o poszycie i wentylację, ale bez części obliczeniowej. Bramę do hali dobiera się do otworu — zobacz bramy i furtki. Cena, terminy i powłoka — w artykule jak zamawiać.
