Stahlhallen und Tragwerke
Hier beginnt die gerechnete Konstruktion. Carport und Zaun lassen sich nach Standardlösung bauen, ein Tragwerk über 18 m Spannweite nicht: dort werden Schnee, Wind und Stabilität bemessen. Dieser Artikel ersetzt die Berechnung nicht — er sagt, worüber man mit dem Statiker spricht.

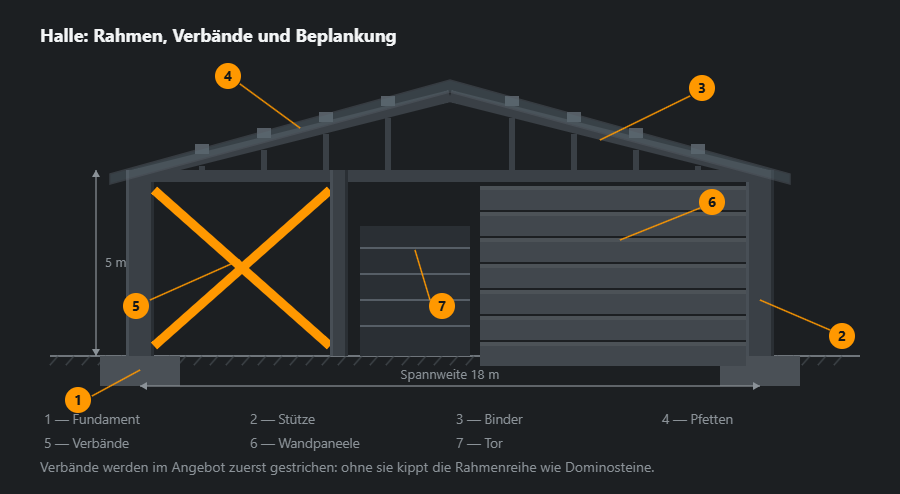

Rahmen, Verbände und Beplankung
Das Tragwerk einer Halle ist eine Reihe gleicher Rahmen im Abstand von 4–6 m, Pfetten dazwischen, Verbände und Beplankung auf den Pfetten. Der Rahmen nimmt die vertikale Last und den Wind quer zum Gebäude auf; die Verbände halten das Tragwerk in Längsrichtung.
Verbände kosten wenig und werden zuerst gestrichen: auf der Zeichnung sehen sie nach optionalen dünnen Winkeln aus. Tatsächlich sind sie das Einzige, was die Rahmen davon abhält, in Längsrichtung umzufallen — wie Dominosteine, die nur stehen, solange sie gehalten werden.

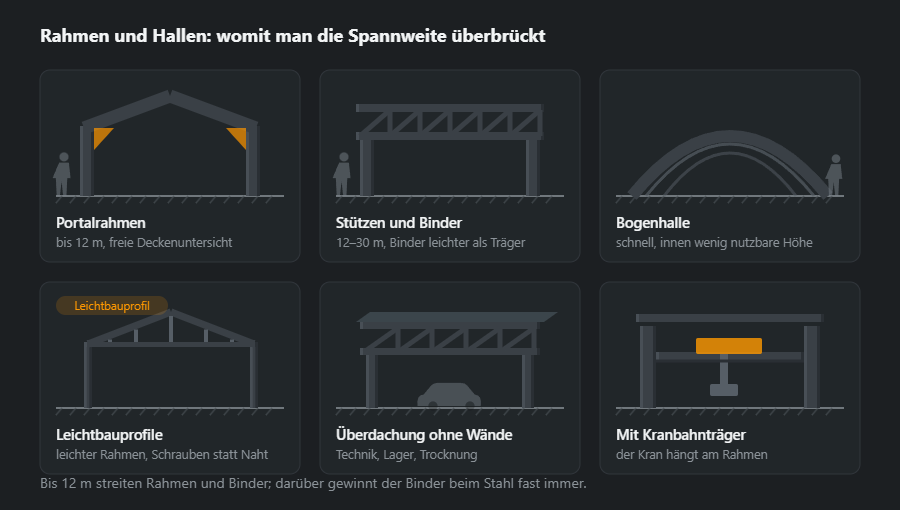

Womit die Spannweite überbrückt wird
- Portalrahmen — bis 12 m; freie Deckenuntersicht, wichtig in einer Halle mit abgehängter Technik.
- Stützen mit Binder — 12–30 m; bei gleicher Spannweite ist der Binder eineinhalb- bis zweimal leichter als ein Träger.
- Bogenhalle — schnell und günstig, aber an den Wänden kaum nutzbare Höhe.
- Leichtbauprofile — leichtes, geschraubtes Tragwerk; auf der Baustelle wird kaum geschweißt.
- Überdachung ohne Wände — Technik, Schüttgut, Trocknung; halb so teuer wie ein geschlossenes Gebäude.
- Mit Kranbahnträger — der Kran hängt am Tragwerk, nicht an den Wänden; getrennt zu rechnen.
Beplankung und Dämmung
Eine kalte Halle wird mit Trapezblech auf den Pfetten geschlossen — das genügt gegen Witterung und Wind. Eine warme entsteht aus Sandwichpaneelen: sie bringen die Dämmung aus dem Werk mit und werden in einer Lage montiert, ohne Dampfsperre und Lattung vor Ort.
Die Zwischenlösung — „erst Blech, gedämmt wird später“ — sollte man meiden. Innen auf kaltem Blech gedämmt und ohne saubere Dampfsperre entsteht Kondensat im Aufbau, und das zeigt sich ein bis zwei Jahre später als Rostspuren an den Stößen.
Stahlskeletthalle: woraus das Tragwerk besteht
„Skelett“ heißt: Alles, was trägt, ist aus Stahl, Wände und Dach umschließen nur. Jedes Bauteil des Hallentragwerks hat eine Aufgabe und eine Zeile in der Kalkulation:
- Stützen — leiten die Last in die Fundamente und nehmen Biegung aus Wind auf; sie stehen auf Fußplatten, die an Anker in den Fundamenten geschraubt sind.
- Rahmenriegel oder Fachwerkbinder — überspannen die Halle; zusammen mit den Stützen bilden sie den Rahmen.
- Pfetten — Dachträger zwischen den Rahmen, auf denen die Eindeckung liegt.
- Wandriegel — waagerechte Träger der Wände, an denen Blech oder Paneele befestigt werden.
- Verbände — Kreuze in Dach und Wänden, die die Rahmenreihe in Längsrichtung halten.
- Fundamente mit Ankern — nach Schablone gesetzt, denn eine um einen Zentimeter versetzte Schraube trifft das Loch der Platte nicht.
Anders als eine Bogen- oder Zelthalle erlaubt die Skeletthalle ein Regal direkt an der Wand, ein Tor in jedem Feld und die Verlängerung um einen weiteren Rahmen, ohne die bestehenden anzufassen.
Welche Profile und warum
Für Stützen nimmt man Breitflanschträger HEA und HEB: Eine Stütze kann in beide Richtungen knicken, und der breite Flansch macht sie auch seitlich steif. Für Riegel IPE, weil ein Biegeträger vor allem in einer Ebene arbeitet und ein schmaler, hoher Querschnitt die meiste Tragfähigkeit je Kilogramm bringt. Gewichte aus den Tabellen:
- HEA 200 — 42,3 kg/m, HEB 200 — 61,3 kg/m: Stützen;
- IPE 240 — 30,7 kg/m, IPE 300 — 42,2 kg/m: Rahmenriegel;
- IPE 120 — 10,4 kg/m oder Rohr 120×60×4 — 10,5 kg/m: Pfetten und Wandriegel;
- Rohr 100×100×5 — 14,4 kg/m und 60×60×3 — 5,19 kg/m: Gurte und Diagonalen des Fachwerkbinders;
- Winkel L 50×50×5 — 3,77 kg/m: Verbände.
Bei gleicher Spannweite ist ein Fachwerkbinder anderthalb- bis zweimal leichter als ein Vollwandträger, hat aber Dutzende Knoten zum Anpassen und Schweißen — deshalb gewinnt bis 12 m meist der Vollwandrahmen, darüber der Binder. Das Gewicht jedes Profils prüfst du im Trägergewicht-Rechner.
Anschlüsse und Nähte: was in der Werkstatt geschweißt und auf der Baustelle geschraubt wird
Die Regel ist einfach: In der Werkstatt wird geschweißt, auf der Baustelle geschraubt. An den Riegel kommt eine Stirnplatte, an die Stütze Fußplatte und Rippen, der Rahmen wird vor Ort verschraubt. Eine Werkstattnaht entsteht in guter Position, unter Dach und mit Prüfung; eine Naht in der Höhe, bei Wind und Regen nicht.
Die Nahtdicken gibt die Statik vor, die Grenzen sieht man aber schon am Querschnitt. Der Steg eines IPE 300 hat 7,1 mm, die sinnvolle Obergrenze einer Kehlnaht liegt also bei 0,7·7,1 ≈ 5,0 mm; eine Naht a4 hat den Schenkel z ≈ 5,7 mm und 0,138 kg Schweißgut je Meter, a5 — 0,216 kg. Ab etwa 6 mm Nahtdicke wird mehrlagig geschweißt. In den Knoten des Fachwerkbinders gilt dieselbe Untergrenze wie überall: tragende Kehlnaht nicht dünner als a3 und nicht kürzer als 30 mm. Die Umrechnung a ↔ z zeigt der Kehlnahtrechner.
Reihenfolge von Fertigung und Montage
- Statik — Schnee- und Windlasten für den Standort, Querschnitte, Anschlüsse, Werkstattzeichnungen und Stahlliste.
- Fundamente — Fundamente mit Ankern in der Schablone; die Anker werden vor dem Betonieren eingemessen, danach lässt sich nur noch die Platte korrigieren.
- Fertigung — Sägen, Bohren, Anschweißen von Stirn- und Fußplatten, Beschichtung im Werk.
- Erstes Feld — die Montage beginnt mit zwei Rahmen, die durch Verbände und Pfetten verbunden sind: Dieses Feld hält den Rest wie ein Rückgrat.
- Weitere Rahmen — werden an das ausgesteifte Feld angesetzt und mit Pfetten verbunden; die Schrauben werden erst nach dem Ausrichten angezogen.
- Untergießen — unter den Fußplatten, sobald das Tragwerk lotrecht steht.
- Hülle — Dach, Wände, Kantteile; erst danach Tore und Haustechnik.
Korrosionsschutz
Das Tragwerk einer trockenen, beheizten Halle wird meist im Werk beschichtet: Grundierung mit Lack oder Pulverbeschichtung (3–5 und 7–10 Jahre bis zum ersten Rost unter Außenbedingungen). Kalte Hallen, landwirtschaftliche Hallen und solche mit dampfenden Maschinen oder Dünger werden feuerverzinkt (25+ Jahre) — das schützt auch das Innere der Hohlprofile. Schrauben, Muttern und Scheiben brauchen mindestens denselben Schutz wie das Tragwerk: Eine schwarze Schraube im verzinkten Knoten rostet zuerst.
Typische Fehler
- Verbände aus der Kalkulation gestrichen — der Rahmen steht in seiner Ebene, aber die Reihe klappt in Längsrichtung um.
- Anker nach Augenmaß — die Platte trifft die Schrauben nicht, und auf der Baustelle werden Löcher mit dem Brenner aufgeweitet.
- Kran ohne Nachrechnung angehängt — Kranbahnträger ändern das Tragverhalten des Rahmens und bringen Horizontalkräfte.
- Baustellenschweißung statt Schrauben — eine Naht in schlechter Position und ohne Prüfung im höchstbelasteten Knoten.
- Innendämmung auf kaltem Blech — Kondensat in der Wand und Roststreifen nach ein, zwei Jahren.
Material berechnen: Beispiel Halle 12×24 m
Halle mit 12 m Spannweite und 24 m Länge: fünf Rahmen im Abstand von 6 m, Stützen 5 m hoch, Satteldach mit Riegeln à 6,1 m, sechs Pfetten je Dachseite in jedem Feld, drei Reihen Wandriegel an den Längswänden, Kreuzverbände in zwei Feldern. Das ist ein Beispiel für die Massenermittlung, keine Statik — Querschnitte für einen bestimmten Standort wählt der Tragwerksplaner.
| Bauteil | Profil | Länge, m | Stk. | kg/m | kg |
|---|---|---|---|---|---|
| Stütze | HEA 200 | 5,00 | 10 | 42,3 | 2115,0 |
| Rahmenriegel | IPE 300 | 6,10 | 10 | 42,2 | 2574,2 |
| Pfette | IPE 120 | 6,00 | 48 | 10,4 | 2995,2 |
| Verband | L 50×50×5 | 8,50 | 8 | 3,77 | 256,4 |
| Wandriegel | 100×50×4 | 6,00 | 24 | 8,59 | 1237,0 |
| Summe | 9177,7 | ||||
| Mit 5 % Zuschlag | 9637 | ||||
Das ergibt 9178 kg netto und 9637 kg mit Zuschlag, also etwa 33 kg Stahl je Quadratmeter Hallenfläche. Am schwersten sind nicht die Rahmen, sondern die Pfetten — deshalb vergleicht man Rahmenabstand und Pfettenart am ganzen Tragwerk. Eigene Positionen, Knotenbleche und Schrauben ergänzt du im Stücklistenrechner, und die 6-m-Pfetten und Riegel aus 12-m-Stangen legt der Zuschnittplan aus: Zwei Stücke à 6000 mm passen bei 3 mm Schnittbreite nicht in eine 12 000-mm-Stange, deshalb wird die Pfette ein paar Millimeter kürzer gezeichnet.
Wie es weitergeht
Ein kleineres Gebäude derselben Art, für ein bis zwei Autos, ist eine Garage oder ein Nebengebäude: dieselben Fragen zu Beplankung und Lüftung, nur ohne Berechnung. Das Tor wählt man nach der Öffnung — siehe Tore und Pforten. Preis, Termine und Beschichtung stehen unter Ablauf und Preis.
Häufige Fragen
Rahmen oder Binder?
Bis 12 m streiten beide: der Portalrahmen gibt eine freie Deckenuntersicht ohne Binder, der Binder braucht weniger Stahl. Über 12 m gewinnt der Binder fast immer, weil seine Höhe wachsen kann, ohne dass das Gewicht mitwächst — beim Träger wächst der ganze Querschnitt.
Wozu Verbände?
Ein Rahmen trägt in seiner Ebene, längs des Gebäudes trägt er gar nichts. Verbände — die Kreuze zwischen den Rahmen — verhindern, dass die Reihe längs umklappt. Sie werden im Angebot zuerst gestrichen, weil sie „doch nichts tragen“, und genau so entsteht eine umgelegte Rahmenreihe.
Kann man einen Kran an ein fertiges Tragwerk hängen?
Nur, wenn es dafür gerechnet wurde. Kranbahnträger liegen auf Konsolen der Stützen, und das ganze Tragverhalten ändert sich: eine waagerechte Last aus dem Bremsen der Katze kommt hinzu. Einen Kran ohne Nachweis an eine fertige Halle zu hängen, ist nicht zulässig.
Was ist günstiger — Bogenhalle oder Tragwerk?
Der Bogen ist günstiger und schneller, hat aber an den Wänden kaum nutzbare Höhe: ein Regal daran ist nicht mehr möglich. Für ein Lager ist das oft entscheidend, deshalb gehen gerade Rahmen ins Lager und der Bogen an Technik und Trocknung.
Was ist eine Stahlskeletthalle?
Eine Halle, deren Lasten ein Stahlskelett trägt — eine Reihe von Rahmen oder Stützen mit Fachwerkbindern, Pfetten, Wandriegeln und Verbänden —, während Wände und Dach aus Trapezblech oder Sandwichpaneelen nur umschließen und am Tragwerk hängen. Deshalb lässt sich die Hülle tauschen und die Halle um weitere Felder verlängern. Das Hallentragwerk ist ein statisch berechnetes Bauteil: Querschnitte, Verbände und Fundamente kommen aus der Statik.
Wie viel Stahl braucht eine Halle 12×24 m?
Im Beispiel auf dieser Seite — Rahmen mit 12 m Spannweite, fünf Rahmen im Abstand von 6 m, Stützen HEA 200, Riegel IPE 300, Pfetten IPE 120, Verbände und Wandriegel — sind es rund 9,2 t netto und rund 9,6 t mit Zuschlag, also etwa 33 kg Stahl je m² Hallenfläche. Die Zahl ändert sich mit Schnee, Wind, Höhe und Kran; sie ist ein Rechenbeispiel, kein Angebot.
Welcher Rahmenabstand ist in einer Stahlhalle üblich?
Meist 4–6 m. Ein größerer Abstand bedeutet weniger Rahmen und Fundamente, aber schwerere Pfetten und Wandriegel, die von Rahmen zu Rahmen spannen müssen. Den endgültigen Abstand wählt der Tragwerksplaner, indem er die Masse des ganzen Tragwerks vergleicht, nicht die eines Rahmens.
