Trägergewicht berechnen
Profil aus dem Programm wählen — IPE, INP, HEA oder HEB —, dann Länge und Stückzahl eingeben. Das Metergewicht wird nicht aus einer Formel gerechnet, sondern aus der Tabelle der Norm gelesen: deshalb stimmt das Ergebnis mit dem überein, was der Händler abrechnet.
Kurze Antwort

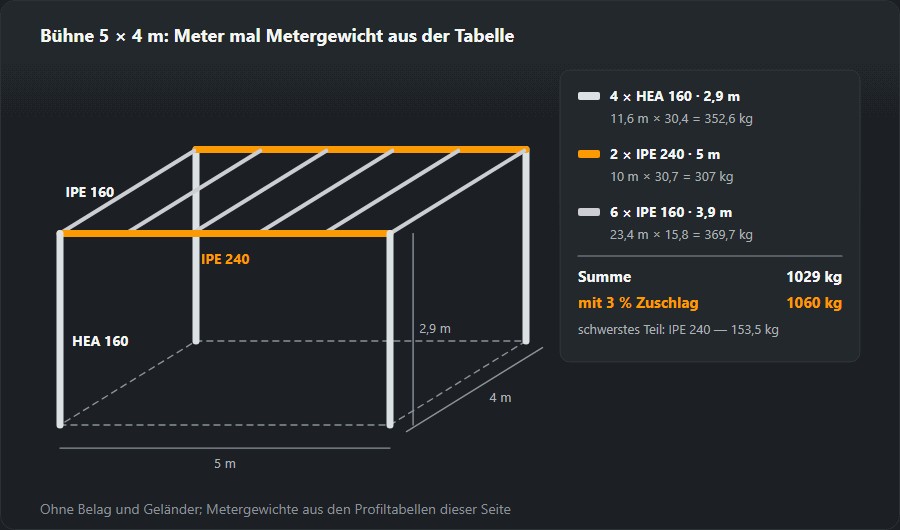

Das Trägergewicht ist das Metergewicht aus der Tabelle mal der Länge. Am häufigsten gefragt: IPE 100 — 8,1 kg/m, IPE 160 — 15,8 kg/m, IPE 200 — 22,4 kg/m, IPE 300 — 42,2 kg/m, HEB 200 — 61,3 kg/m, HEA 200 — 42,3 kg/m. Maße mit der Dichte zu multiplizieren führt hier nicht zum Ziel: das Profil hat Ausrundungsradien am Übergang vom Steg zum Flansch, INP und UPN zusätzlich einen geneigten Flansch, und diese Rechnung liegt um einige Prozent daneben.
Profiltabellen
Höhe h, Flanschbreite b, Stegdicke s,
Flanschdicke t, Metergewicht und Querschnittsfläche A.
Nennwerte nach der über jeder Tabelle genannten Norm.
IPE-Träger — EN 10365
| Profil | h, mm | b, mm | s, mm | t, mm | Masse, kg/m | A, cm² |
|---|---|---|---|---|---|---|
| IPE 80 | 80 | 46 | 3,8 | 5,2 | 6 | 7,64 |
| IPE 100 | 100 | 55 | 4,1 | 5,7 | 8,1 | 10,3 |
| IPE 120 | 120 | 64 | 4,4 | 6,3 | 10,4 | 13,2 |
| IPE 140 | 140 | 73 | 4,7 | 6,9 | 12,9 | 16,4 |
| IPE 160 | 160 | 82 | 5 | 7,4 | 15,8 | 20,1 |
| IPE 180 | 180 | 91 | 5,3 | 8 | 18,8 | 23,9 |
| IPE 200 | 200 | 100 | 5,6 | 8,5 | 22,4 | 28,5 |
| IPE 220 | 220 | 110 | 5,9 | 9,2 | 26,2 | 33,4 |
| IPE 240 | 240 | 120 | 6,2 | 9,8 | 30,7 | 39,1 |
| IPE 270 | 270 | 135 | 6,6 | 10,2 | 36,1 | 45,9 |
| IPE 300 | 300 | 150 | 7,1 | 10,7 | 42,2 | 53,8 |
| IPE 330 | 330 | 160 | 7,5 | 11,5 | 49,1 | 62,6 |
| IPE 360 | 360 | 170 | 8 | 12,7 | 57,1 | 72,7 |
| IPE 400 | 400 | 180 | 8,6 | 13,5 | 66,3 | 84,5 |
| IPE 450 | 450 | 190 | 9,4 | 14,6 | 77,6 | 98,8 |
| IPE 500 | 500 | 200 | 10,2 | 16 | 90,7 | 116 |
| IPE 550 | 550 | 210 | 11,1 | 17,2 | 106 | 134 |
| IPE 600 | 600 | 220 | 12 | 19 | 122 | 156 |
INP-Träger (geneigte Flansche) — DIN 1025-1
| Profil | h, mm | b, mm | s, mm | t, mm | Masse, kg/m | A, cm² |
|---|---|---|---|---|---|---|
| INP 80 | 80 | 42 | 3,9 | 5,9 | 5,94 | 7,57 |
| INP 100 | 100 | 50 | 4,5 | 6,8 | 8,34 | 10,6 |
| INP 120 | 120 | 58 | 5,1 | 7,7 | 11,1 | 14,2 |
| INP 140 | 140 | 66 | 5,7 | 8,6 | 14,3 | 18,3 |
| INP 160 | 160 | 74 | 6,3 | 9,5 | 17,9 | 22,8 |
| INP 180 | 180 | 82 | 6,9 | 10,4 | 21,9 | 27,9 |
| INP 200 | 200 | 90 | 7,5 | 11,3 | 26,2 | 33,4 |
| INP 220 | 220 | 98 | 8,1 | 12,2 | 31,1 | 39,5 |
| INP 240 | 240 | 106 | 8,7 | 13,1 | 36,2 | 46,1 |
| INP 260 | 260 | 113 | 9,4 | 14,1 | 41,9 | 53,3 |
| INP 280 | 280 | 119 | 10,1 | 15,2 | 47,9 | 61 |
| INP 300 | 300 | 125 | 10,8 | 16,2 | 54,2 | 69 |
HEA-Träger — EN 10365
| Profil | h, mm | b, mm | s, mm | t, mm | Masse, kg/m | A, cm² |
|---|---|---|---|---|---|---|
| HEA 100 | 96 | 100 | 5 | 8 | 16,7 | 21,2 |
| HEA 120 | 114 | 120 | 5 | 8 | 19,9 | 25,3 |
| HEA 140 | 133 | 140 | 5,5 | 8,5 | 24,7 | 31,4 |
| HEA 160 | 152 | 160 | 6 | 9 | 30,4 | 38,8 |
| HEA 180 | 171 | 180 | 6 | 9,5 | 35,5 | 45,3 |
| HEA 200 | 190 | 200 | 6,5 | 10 | 42,3 | 53,8 |
| HEA 220 | 210 | 220 | 7 | 11 | 50,5 | 64,3 |
| HEA 240 | 230 | 240 | 7,5 | 12 | 60,3 | 76,8 |
| HEA 260 | 250 | 260 | 7,5 | 12,5 | 68,2 | 86,8 |
| HEA 280 | 270 | 280 | 8 | 13 | 76,4 | 97,3 |
| HEA 300 | 290 | 300 | 8,5 | 14 | 88,3 | 112 |
| HEA 320 | 310 | 300 | 9 | 15,5 | 97,6 | 124 |
| HEA 340 | 330 | 300 | 9,5 | 16,5 | 105 | 133 |
| HEA 360 | 350 | 300 | 10 | 17,5 | 112 | 143 |
| HEA 400 | 390 | 300 | 11 | 19 | 125 | 159 |
| HEA 450 | 440 | 300 | 11,5 | 21 | 140 | 178 |
| HEA 500 | 490 | 300 | 12 | 23 | 155 | 198 |
| HEA 550 | 540 | 300 | 12,5 | 24 | 166 | 212 |
| HEA 600 | 590 | 300 | 13 | 25 | 178 | 226 |
HEB-Träger — EN 10365
| Profil | h, mm | b, mm | s, mm | t, mm | Masse, kg/m | A, cm² |
|---|---|---|---|---|---|---|
| HEB 100 | 100 | 100 | 6 | 10 | 20,4 | 26 |
| HEB 120 | 120 | 120 | 6,5 | 11 | 26,7 | 34 |
| HEB 140 | 140 | 140 | 7 | 12 | 33,7 | 43 |
| HEB 160 | 160 | 160 | 8 | 13 | 42,6 | 54,3 |
| HEB 180 | 180 | 180 | 8,5 | 14 | 51,2 | 65,3 |
| HEB 200 | 200 | 200 | 9 | 15 | 61,3 | 78,1 |
| HEB 220 | 220 | 220 | 9,5 | 16 | 71,5 | 91 |
| HEB 240 | 240 | 240 | 10 | 17 | 83,2 | 106 |
| HEB 260 | 260 | 260 | 10 | 17,5 | 93 | 118 |
| HEB 280 | 280 | 280 | 10,5 | 18 | 103 | 131 |
| HEB 300 | 300 | 300 | 11 | 19 | 117 | 149 |
| HEB 320 | 320 | 300 | 11,5 | 20,5 | 127 | 161 |
| HEB 340 | 340 | 300 | 12 | 21,5 | 134 | 171 |
| HEB 360 | 360 | 300 | 12,5 | 22,5 | 142 | 181 |
| HEB 400 | 400 | 300 | 13,5 | 24 | 155 | 198 |
| HEB 450 | 450 | 300 | 14 | 26 | 171 | 218 |
| HEB 500 | 500 | 300 | 14,5 | 28 | 187 | 239 |
| HEB 550 | 550 | 300 | 15 | 29 | 199 | 254 |
| HEB 600 | 600 | 300 | 15,5 | 30 | 212 | 270 |
Das Walzen hat Toleranzen: EN 10034 lässt Abweichungen der Querschnittsmaße zu, und die Chargenmasse kann um einige Prozent vom Nennwert abweichen. Für Abrechnung und Bezahlung gilt die Masse aus dem Werkszeugnis — die Tabelle dient der Planung, der Vorkalkulation und der Auswahl des Hebezeugs.
HEA und HEB heißen in älteren Unterlagen und im Handel oft noch IPBl und IPB (nach DIN 1025-3 und 1025-2), HEM entsprechend IPBv. Es sind dieselben Profile mit denselben Maßen und derselben Masse; nur die Bezeichnung ist gewechselt. Verwechslungsgefahr besteht dagegen bei INP: das ist der alte Normalträger mit geneigtem Flansch, nicht IPE.
IPE, INP, HEA, HEB — die Unterschiede
IPE — Träger mit parallelen und schmalen Flanschen. Die Breite entspricht etwa der halben Höhe, die Flansche laufen parallel, der Querschnitt ist auf Biegung in einer Ebene ausgelegt. Das ist der übliche Deckenträger und Rahmenriegel.
INP (Normalträger) — die ältere Form mit innen um 14 % geneigtem Flansch. Findet sich weiterhin in Bestandskonstruktionen und in Walzware außerhalb der europäischen Norm. Die schräge Fläche erschwert das Auflegen eines flachen Blechs und verlangt Keilscheiben unter Schrauben.
HEA und HEB — Breitflanschträger: die Flanschbreite entspricht der Höhe oder liegt nahe daran. HEA ist die leichte Ausführung, HEB die Grundreihe, schwerer und steifer. Sie gehen in Stützen und überall dorthin, wo Last in zwei Ebenen wirkt. Auf die Nummerierung achten: HEA 200 ist tatsächlich 190 mm hoch, HEB 200 dagegen genau 200 mm.
Was daraus für den Schweißer folgt
Die Flanschdicke entscheidet über das Verfahren stärker als die Profilnummer. Bei IPE 200 ist der Flansch 8,5 mm dick — Kehlnaht ohne Vorbereitung, eine oder zwei Lagen. Bei HEB 200 sind es 15 mm, bei HEB 300 19 mm: hier braucht es eine Nahtvorbereitung, mehrere Lagen und Kontrolle der Streckenenergie, bei Stahl mit höherem Kohlenstoffäquivalent zusätzlich Vorwärmen.
Der zweite Punkt ist die Masse. Ein HEB 300 von 6 m wiegt 700 kg — so etwas dreht man nicht von Hand und heftet es nicht an einem Punkt. Die oben berechnete Masse ist zugleich die Auswahl des Anschlagmittels und die Prüfung, ob sich die gewünschte Schweißposition überhaupt halten lässt oder ob in Zwangslage geschweißt werden muss.
Der dritte ist die Menge an Schweißgut. Nahtquerschnitt und Nahtlänge rechnet der Rechner für den Elektrodenverbrauch um, die vollen Kosten je Meter Naht samt Gas und Arbeitszeit der Nahtkostenrechner.
Häufige Fragen
Wie viel wiegt ein IPE 200 mit 6 m Länge?
IPE 200 wiegt 22,4 kg je Meter, eine Stange von 6 m also 134 kg. Zum Vergleich: HEB 200 wiegt bei gleicher Höhe 61,3 kg/m, das sind 368 kg auf 6 m — fast das Dreifache.
Worin unterscheiden sich IPE und HEB bei gleicher Höhe?
IPE hat einen schmalen Flansch — die Breite beträgt etwa die halbe Höhe — und arbeitet als Biegeträger in einer Ebene. HEB hat einen Flansch so breit wie hoch und nimmt Last in beiden Richtungen auf, deshalb geht er in Stützen. Beim Schweißen ist der Unterschied spürbar: der Flansch von HEB 200 ist 15 mm dick, der von IPE 200 nur 8,5 mm, also braucht der erste eine Nahtvorbereitung und oft Vorwärmen, der zweite nicht.
Warum weicht die Tabellenmasse vom gewogenen Gewicht ab?
Weil die Tabelle den Nennwert angibt und das Walzwerk in Toleranzen arbeitet: EN 10034 lässt Abweichungen von Höhe, Breite und Flanschdicke zu, für eine Charge eine Massenabweichung von einigen Prozent. Abgerechnet wird nach der Masse im Werkszeugnis, nicht nach der Tabelle.
