Calculer le poids d’une poutre en acier

Masse au mètre : IPE 200 — 22,4 kg/m ; HEB 200 — 61,3 kg/m ; HEA 200 — 42,3 kg/m. Une barre de 6 m de HEB 200 fait 367,8 kg et une barre de 12 m 735,6 kg ; les autres tailles figurent plus bas, avec la réponse toute prête. Choisissez le profilé dans la gamme — IPE, INP, HEA ou HEB — puis indiquez la longueur et la quantité. La masse au mètre n’est pas calculée par une formule : elle est lue dans le tableau de la norme, ce qui explique que le résultat concorde avec ce que le négociant en acier facturera.

Réponse courte

Le poids d’une poutre, c’est la masse au mètre du tableau multipliée par la longueur. Les tailles les plus demandées : IPE 100 — 8,1 kg/m, IPE 160 — 15,8 kg/m, IPE 200 — 22,4 kg/m, IPE 300 — 42,2 kg/m, HEB 200 — 61,3 kg/m, HEA 200 — 42,3 kg/m. Multiplier les dimensions par la masse volumique ne marche pas ici : le profilé a des congés de raccordement entre l’âme et l’aile, et l’INP et l’UPN ont en plus une aile inclinée, si bien que ce calcul se trompe de plusieurs pour cent.

Poids des poutres en acier : les tailles les plus recherchées

Ci-dessous, les tailles les plus souvent demandées, chacune sous son propre ancrage (par exemple #heb-200). Les poids des barres de 6 m et de 12 m, les mètres par tonne et la comparaison avec les séries voisines proviennent du même tableau que le calculateur.

IPE 160 : masse au mètre — 15,8 kg/m

IPE 160 pèse 15,8 kg au mètre : une barre de 6 m fait 94,8 kg, une barre de 12 m 189,6 kg, et une tonne en donne environ 63,3 m. Section 160 × 82 mm, âme 5 mm, semelle 7,4 mm, aire 20,1 cm². HEA 160 est plus lourd de 92 % (30,4 kg/m).

IPE 200 : masse au mètre — 22,4 kg/m

IPE 200 pèse 22,4 kg au mètre : une barre de 6 m fait 134,4 kg, une barre de 12 m 268,8 kg, et une tonne en donne environ 44,6 m. Section 200 × 100 mm, âme 5,6 mm, semelle 8,5 mm, aire 28,5 cm². HEA 200 est plus lourd de 89 % (42,3 kg/m).

IPE 240 : masse au mètre — 30,7 kg/m

IPE 240 pèse 30,7 kg au mètre : une barre de 6 m fait 184,2 kg, une barre de 12 m 368,4 kg, et une tonne en donne environ 32,6 m. Section 240 × 120 mm, âme 6,2 mm, semelle 9,8 mm, aire 39,1 cm². HEA 240 est plus lourd de 96 % (60,3 kg/m).

IPE 270 : masse au mètre — 36,1 kg/m

IPE 270 pèse 36,1 kg au mètre : une barre de 6 m fait 216,6 kg, une barre de 12 m 433,2 kg, et une tonne en donne environ 27,7 m. Section 270 × 135 mm, âme 6,6 mm, semelle 10,2 mm, aire 45,9 cm².

IPE 300 : masse au mètre — 42,2 kg/m

IPE 300 pèse 42,2 kg au mètre : une barre de 6 m fait 253,2 kg, une barre de 12 m 506,4 kg, et une tonne en donne environ 23,7 m. Section 300 × 150 mm, âme 7,1 mm, semelle 10,7 mm, aire 53,8 cm². HEA 300 est plus lourd de 109 % (88,3 kg/m).

IPE 360 : masse au mètre — 57,1 kg/m

IPE 360 pèse 57,1 kg au mètre : une barre de 6 m fait 342,6 kg, une barre de 12 m 685,2 kg, et une tonne en donne environ 17,5 m. Section 360 × 170 mm, âme 8 mm, semelle 12,7 mm, aire 72,7 cm². HEA 360 est plus lourd de 96 % (112 kg/m).

HEA 100 : masse au mètre — 16,7 kg/m

HEA 100 pèse 16,7 kg au mètre : une barre de 6 m fait 100,2 kg, une barre de 12 m 200,4 kg, et une tonne en donne environ 59,9 m. Section 96 × 100 mm, âme 5 mm, semelle 8 mm, aire 21,2 cm². Attention : la hauteur réelle est de 96 mm, et non 100. HEB 100 est plus lourd de 22 % (20,4 kg/m).

HEA 120 : masse au mètre — 19,9 kg/m

HEA 120 pèse 19,9 kg au mètre : une barre de 6 m fait 119,4 kg, une barre de 12 m 238,8 kg, et une tonne en donne environ 50,3 m. Section 114 × 120 mm, âme 5 mm, semelle 8 mm, aire 25,3 cm². Attention : la hauteur réelle est de 114 mm, et non 120. HEB 120 est plus lourd de 34 % (26,7 kg/m).

HEA 200 : masse au mètre — 42,3 kg/m

HEA 200 pèse 42,3 kg au mètre : une barre de 6 m fait 253,8 kg, une barre de 12 m 507,6 kg, et une tonne en donne environ 23,6 m. Section 190 × 200 mm, âme 6,5 mm, semelle 10 mm, aire 53,8 cm². Attention : la hauteur réelle est de 190 mm, et non 200. HEB 200 est plus lourd de 45 % (61,3 kg/m).

HEA 220 : masse au mètre — 50,5 kg/m

HEA 220 pèse 50,5 kg au mètre : une barre de 6 m fait 303 kg, une barre de 12 m 606 kg, et une tonne en donne environ 19,8 m. Section 210 × 220 mm, âme 7 mm, semelle 11 mm, aire 64,3 cm². Attention : la hauteur réelle est de 210 mm, et non 220. HEB 220 est plus lourd de 42 % (71,5 kg/m).

HEA 260 : masse au mètre — 68,2 kg/m

HEA 260 pèse 68,2 kg au mètre : une barre de 6 m fait 409,2 kg, une barre de 12 m 818,4 kg, et une tonne en donne environ 14,7 m. Section 250 × 260 mm, âme 7,5 mm, semelle 12,5 mm, aire 86,8 cm². Attention : la hauteur réelle est de 250 mm, et non 260. HEB 260 est plus lourd de 36 % (93 kg/m).

HEB 200 : masse au mètre — 61,3 kg/m

HEB 200 pèse 61,3 kg au mètre : une barre de 6 m fait 367,8 kg, une barre de 12 m 735,6 kg, et une tonne en donne environ 16,3 m. Section 200 × 200 mm, âme 9 mm, semelle 15 mm, aire 78,1 cm². HEA 200 est plus léger de 31 % (42,3 kg/m).

HEB 240 : masse au mètre — 83,2 kg/m

HEB 240 pèse 83,2 kg au mètre : une barre de 6 m fait 499,2 kg, une barre de 12 m 998,4 kg, et une tonne en donne environ 12 m. Section 240 × 240 mm, âme 10 mm, semelle 17 mm, aire 106 cm². HEA 240 est plus léger de 28 % (60,3 kg/m).

HEB 300 : masse au mètre — 117 kg/m

HEB 300 pèse 117 kg au mètre : une barre de 6 m fait 702 kg, une barre de 12 m 1404 kg, et une tonne en donne environ 8,5 m. Section 300 × 300 mm, âme 11 mm, semelle 19 mm, aire 149 cm². HEA 300 est plus léger de 25 % (88,3 kg/m).

Tableaux des profilés

Hauteur h, largeur d’aile b, épaisseur d’âme s, épaisseur d’aile t, masse au mètre et section A. Valeurs nominales selon la norme indiquée au-dessus de chaque tableau.

Poutrelles IPE — EN 10365

Poutrelles IPN (INP, ailes inclinées) — DIN 1025-1

Poutrelles HEA — EN 10365

Poutrelles HEB — EN 10365

IPE, INP, HEA, HEB — en quoi ils diffèrent

IPE — une poutrelle à ailes parallèles et à aile étroite. La largeur est environ la moitié de la hauteur, les ailes sont parallèles, et le profilé est optimisé pour la flexion dans un seul plan. C’est la poutre de plancher standard et l’arbalétrier de portique.

INP (en France IPN, poutrelle normale) — la forme plus ancienne, dont l’aile est inclinée de 14 % sur la face intérieure. On la trouve encore dans les structures anciennes et dans les produits laminés hors de la norme européenne. La surface inclinée rend difficile l’appui d’une platine plate et exige des rondelles biaises sous les boulons.

HEA et HEB — poutrelles à larges ailes : la largeur d’aile est égale à la hauteur ou s’en approche. Le HEA est la version légère, le HEB la version standard, plus lourde et plus rigide. Ils servent de poteaux et partout où la charge agit dans deux plans. Attention à la numérotation : le HEA 200 fait en réalité 190 mm de hauteur, alors que le HEB 200 fait exactement 200 mm.

Ce que cela change pour le soudeur

L’épaisseur d’aile décide de la procédure plus que le numéro du profilé. Sur l’IPE 200, l’aile fait 8,5 mm — une soudure d’angle sans préparation, en une ou deux passes. Sur le HEB 200 elle fait 15 mm et sur le HEB 300 19 mm : il faut alors une préparation des bords, plusieurs passes et la maîtrise de l’énergie de soudage, et pour un acier à carbone équivalent plus élevé, aussi un préchauffage.

Le deuxième point est la masse. Un HEB 300 de 6 m pèse 700 kg — on ne le retourne pas à la main et on ne le pointe pas en un seul endroit. Le chiffre calculé ci-dessus est en même temps le choix de vos élingues et une vérification que la position de soudage voulue peut être tenue, ou qu’il faudra souder en position.

Le troisième est la quantité de métal déposé que le joint absorbera. La section du chanfrein et la longueur de soudure se convertissent avec le calculateur de consommation d’électrodes, et le coût complet par mètre de soudure, gaz et main-d’œuvre compris, avec le calculateur de coût de soudure.

IPE, HEA ou HEB : ce que coûte le choix de la série

À numéro égal, la série change le poids — et donc le prix de l’acier — de plusieurs fois. Un mètre d’IPE 200 pèse 22,4 kg, de HEA 200 42,3 kg, de HEB 200 61,3 kg — 2,7 fois l’IPE. Une « poutre de 200 » dans une demande de prix sans la lettre de la série, c’est un écart de prix de presque un à trois.

Le cas inverse est plus intéressant : le même poids, une forme différente. L’IPE 300 (42,2 kg/m) et le HEA 200 (42,3 kg/m) contiennent pratiquement le même acier au mètre, mais le premier fait 300 mm de hauteur et le second 190 mm. Dans une poutre de plancher fléchie dans le plan vertical, l’IPE, plus haut, exploite bien mieux cet acier ; dans un poteau qui peut flamber dans les deux sens, la large aile du HEA travaille mieux.

Le troisième cas est celui de la hauteur de construction limitée. Quand l’épaisseur du plancher ne laisse pas passer un IPE 300, on met à la place un profilé à larges ailes moins haut — et chaque centimètre gagné se paie en acier : le HEB 200 pèse 61,3 kg/m, soit 45 % de plus que l’IPE 300. Que le profilé de remplacement reprenne la charge relève de la vérification de structure selon l’Eurocode 3 — ce calculateur donne le poids, pas la résistance.

Télécharger le schéma : SVG · PNG

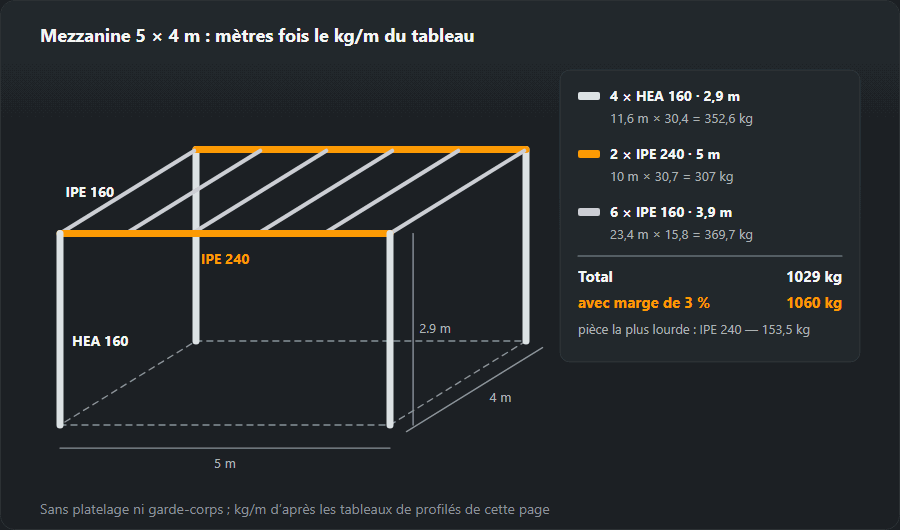

Exemple chiffré : le poids d’acier d’une mezzanine de 5 × 4 m

Quatre poteaux HEA 160 de 2,9 m, deux poutres principales IPE 240 de 5 m et six poutres secondaires IPE 160 de 3,9 m (platelage et garde-corps non compris) :

• poteaux — HEA 160: 4 × 2,9 m = 11,6 m × 30,4 = 352,6 kg
• poutres principales — IPE 240: 2 × 5 m = 10 m × 30,7 = 307 kg
• poutres secondaires — IPE 160: 6 × 3,9 m = 23,4 m × 15,8 = 369,7 kg
• Total: 1029 kg; dont 3 % ajoutés pour les goussets, les soudures et les chutes — 1060 kg

Ce chiffre commande deux décisions d’atelier. La première est la manutention et le montage : la pièce la plus lourde est une poutre principale IPE 240 de 153,5 kg — on ne la porte plus à la main, et elle ne montera pas sur les poteaux sans palan ni chariot élévateur. La seconde est l’achat : les poteaux sortent de deux barres de HEA 160 de 6 m avec des chutes de 0,2 m, et les six poutres IPE 160 de 3,9 m sont soit six barres de 6 m avec six chutes de 2,1 m, soit deux barres de 12 m coupées à trois par barre, avec seulement 0,3 m de perte sur chacune. Le calculateur de fiche de débit vérifie l’imbrication, et les implantations types de plateformes et de mezzanines sont traitées dans plateformes et passerelles.

Télécharger le schéma : SVG · PNG

Mètres, barres et coût d’une poutre

Une tonne d’IPE 200 représente 44,6 m, soit 8 barres de 6 m arrondies au supérieur ; une tonne de HEB 300 ne fait que 8,5 m. Une seule barre de 12 m de HEB 300 pèse 1404 kg — avant de commander, renseignez-vous sur ce qui la déchargera et sur la capacité du pont roulant de l’atelier.

Coût de l’acier : K = Σ (L · G) · C — les mètres de chaque ligne multipliés par sa masse au mètre, additionnés, multipliés par le prix au kilogramme C. Au même prix du kilogramme, un mètre de HEB 200 coûte 2,7 fois un mètre d’IPE 200, parce qu’il pèse autant de plus. La découpe, le perçage et la protection contre la corrosion s’ajoutent à part : la découpe à la pièce, la peinture à la surface, pas au poids.

Erreurs courantes dans le calcul du poids d’une poutre

• « Poutre de 200 » sans la série. L’IPE 200 fait 22,4 kg/m, l’INP 200 26,2 kg/m (17 % de plus), avec en plus une autre forme d’aile. Les UB/UC britanniques et les profilés W américains sont des gammes distinctes ; leurs désignations ne correspondent pas une à une à l’IPE ou au HE.
• Le numéro du HEA pris pour la hauteur. Le HEA 300 fait 290 mm de hauteur, le HEA 600 590 mm. Remplacez une poutre par une autre série et le niveau d’appui du plancher se déplace.
• Un profilé choisi au poids seul. L’IPE 220 et l’INP 200 pèsent tous deux 26,2 kg/m et sont des poutres entièrement différentes — c’est pourquoi le calculateur sélectionne par désignation, pas par kilogrammes.
• Le HEM traité comme du HEB. La série à larges ailes la plus lourde, le HEM, ne figure pas dans ces tableaux ; à numéro égal, elle est nettement plus lourde que le HEB, et son poids se prend dans le catalogue du producteur.

Auteur : Dmitry Frolov, soudeur et métallier Mis à jour : 5 octobre 2026
