Plateformes, passerelles et pipe-racks
Tout ce qui élève une personne au-dessus du sol de l’atelier : une plateforme d’accès à une machine, une mezzanine au-dessus d’un stock, une passerelle le long du mur, un support de tuyauteries. Leur forme répond à une norme plutôt qu’au goût — la main courante, la lisse intermédiaire, la plinthe et la pente d’une volée sont inscrites dans la NF EN ISO 14122, et la plateforme est réceptionnée selon elles.

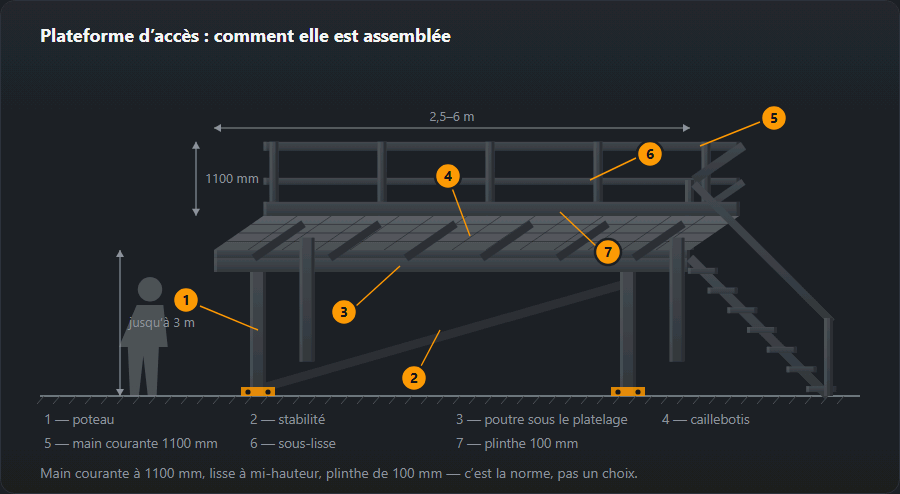

Comment est faite une plateforme
De bas en haut : poteaux avec platines sur chevilles, contreventement entre eux, poutres, plancher, garde-corps. Il faut bien voir ce qui porte quoi. Le plancher transmet la charge aux poutres, les poutres aux poteaux, les poteaux au sol. Le garde-corps ne porte rien du tout : il reprend une poussée horizontale, et c’est pourquoi il se fixe à la poutre et non au plancher.
La hauteur d’une plateforme n’est pas fixée par le confort mais par ce qu’il faut atteindre. On mesure vers le bas depuis le point de travail : la zone confortable pour les mains va de 700 à 1600 mm au-dessus du plancher. C’est de là que viennent les deux à trois mètres habituels de la plupart des plateformes d’accès.

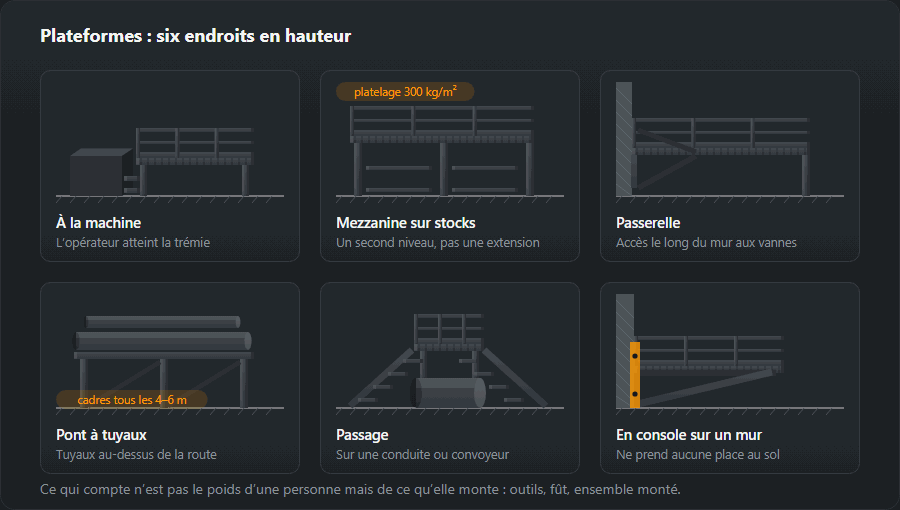

Où les installer
Une plateforme d’accès à une machine est la plus courante et la plus simple : deux ou trois marches et un plancher à 600–900 mm. Une mezzanine au-dessus d’un stock est déjà un ouvrage — elle porte du stockage plutôt qu’une personne, donc la charge se calcule à part et l’accès est un vrai escalier, parce qu’on y monte des choses.
Un pipe-rack diffère d’une plateforme en ce que personne n’y marche : il porte des tuyauteries, et ce qui compte n’est pas le plancher mais l’espacement des portiques, de quatre à six mètres pour des diamètres ordinaires. Une passerelle de franchissement, ce sont deux courtes volées et un palier entre elles ; elle va là où une tuyauterie ne peut être ni enjambée ni contournée.

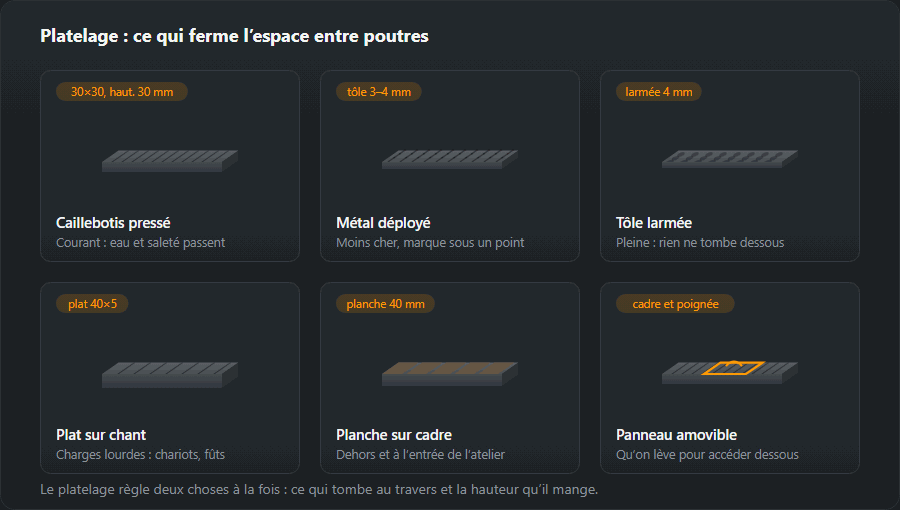

Plancher
Le plancher règle deux choses à la fois : ce qui tombe à travers et la hauteur qu’il mange. Le caillebotis ouvert laisse passer l’eau, la saleté et la lumière — il reste sec dessous, mais tout ce qui tombe finit sur le sol. La tôle pleine ne laisse rien passer, mais l’eau y stagne et il faut la laver.
Le métal déployé coûte environ moitié moins que le caillebotis pressé, et c’est là que ses mérites s’arrêtent : sous une charge ponctuelle — le pied d’un escabeau, l’angle d’une caisse — il se marque et ne revient pas. Pour les chariots et les fûts, la réponse est le caillebotis à plats sur chant, qui est aussi le plus lourd.

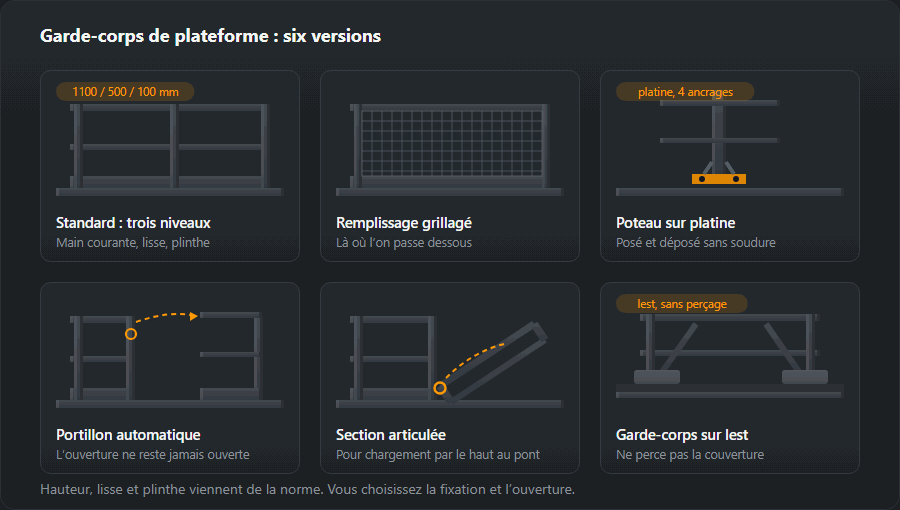

Garde-corps selon la norme
Les dimensions ne se discutent pas : main courante à 1100 mm, lisse intermédiaire à mi-hauteur, plinthe de 100 mm. Tout le reste, si. Un poteau sur platine se pose et se dépose sans soudage — ce qui compte là où la plateforme est déplacée ou déménagée. Un poteau soudé coûte moins cher et est plus rigide, mais il attache la plateforme à son emplacement pour de bon.
L’ouverture d’un garde-corps en est le point le plus dangereux. Une chaîne amovible n’est pas un garde-corps : elle se décroche et ne se remet pas. Il y a deux bonnes réponses — un portillon à fermeture automatique et une section articulée qui se verrouille en position relevée ; toutes deux reviennent seules à l’état fermé.

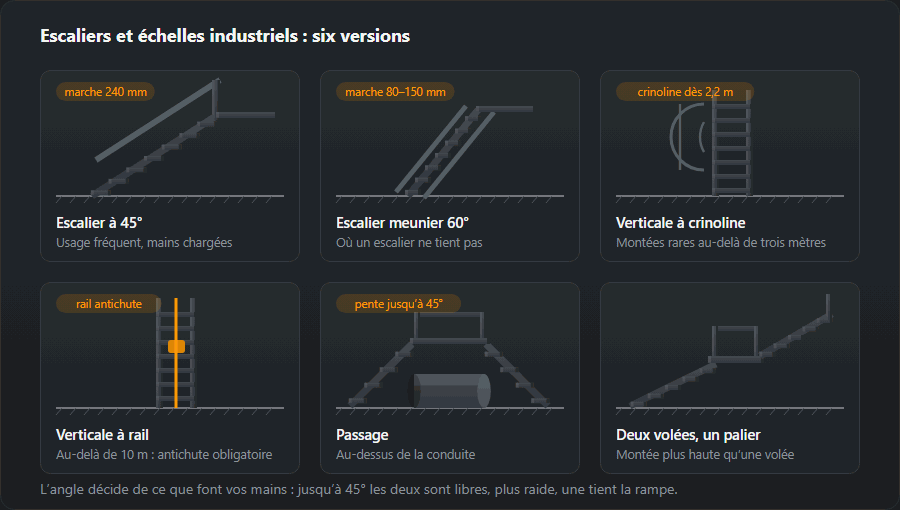

Escaliers et échelles
L’angle décide de ce que font vos mains. Jusqu’à 45°, on marche face à la pente et on porte ce qu’on veut. Entre 45 et 60°, une main reste sur la rampe. Une échelle verticale se monte face à l’échelle et uniquement les mains vides — ce qui signifie que les outils doivent être hissés séparément.
Les crinolines sont obligatoires sur une échelle verticale au-delà de trois mètres, et au-delà de dix elles ne suffisent plus : on y met un rail antichute avec un dispositif coulissant. Les crinolines, contrairement à ce qu’on croit, ne retiennent pas une personne qui tombe — elles l’empêchent de prendre de la vitesse et de partir en balancier, mais elles ne réduisent pas la chute.
Quels profilés, et pourquoi
Une plateforme est une structure porteuse, donc les profilés ci-dessous montrent comment on les choisit d’ordinaire, pas une étude finie. Les poutres, poteaux, chevilles et assemblages sont calculés par un ingénieur structure pour la charge et la portée réelles, et la plateforme est contrôlée par une personne compétente avant sa mise en service. L’atelier fabrique ce qui est sur le plan.
- Poteaux — tube carré 100×100×4, 11,7 kg/m, ou HEA 100, 16,7 kg/m, pour les mezzanines hautes et lourdes. Un profilé fermé résiste au flambement de la même façon dans les deux directions et se peint plus facilement.
- Poutres principales — profilé en U UPN 160, 18,8 kg/m, ou IPE 160, 15,8 kg/m. Un profilé en U a un dos plat à l’extérieur, ce qui facilite le boulonnage des poteaux de garde-corps et de la plinthe.
- Poutres transversales — UPN 100, 10,6 kg/m, espacées selon la portée admissible du caillebotis ; plus l’espacement est large, plus le caillebotis est haut.
- Contreventement — cornière L 50×50×5, 3,77 kg/m, en croix ou en écharpe du poteau à la poutre.
- Garde-corps — main courante et poteaux en tube 42,4×3,2, 3,09 kg/m, lisse intermédiaire en tube 33,7×3,2, 2,41 kg/m. Un tube rond de ce diamètre tient dans la main ; un carré, non.
Les masses des autres dimensions sont dans les calculateurs de poutrelles, profilés en U et de profils creux. Pour choisir entre un UPN et un IPE de même hauteur, rappelez-vous que la flèche dépend de la rigidité, pas de la masse : sur une portée plus longue, on augmente souvent la poutre non pour la résistance mais parce que le plancher se met à rebondir sous les pas.
Assemblages et soudures
Une plateforme a trois types d’assemblages, chacun avec sa logique.
- Poteau sur platine — platine soudée en angle sur tout le pourtour du poteau, chevilles dans le sol. Toute la charge verticale et le moment du contreventement passent par là, donc la taille de la soudure vient du calcul, pas de l’épaisseur de paroi.
- Poutre sur poteau — platines d’about ou pattes soudées à l’atelier, boulonnées sur le chantier. Une plateforme boulonnée arrive à plat, passe une porte et peut être déplacée plus tard ; une plateforme soudée sur place, non.
- Garde-corps — poteau sur aile ou poutre avec une soudure sur tout le pourtour, lisses sur le poteau, plinthe avec des soudures discontinues.
Avec une paroi de 4 mm, la limite haute de 0,7·t est 2,8 mm, ce qui est en dessous de a3, la plus petite soudure d’angle porteuse selon la NF EN 1993-1-8 — la soudure se fait donc en a3. Une gorge a3 correspond à un côté de z ≈ 4,2 mm et à environ 0,078 kg de métal déposé par mètre ; a4 est déjà z ≈ 5,7 mm et 0,138 kg/m, presque deux fois plus de fil. Le calculateur de soudure d’angle vérifie les dimensions.
Le caillebotis d’une plateforme galvanisée n’est pas soudé : il est fixé aux poutres avec des crapauds, quatre par panneau. Le soudage brûle le zinc, et les crapauds permettent de relever un panneau quand quelqu’un doit accéder à la machine par le dessus.
Ordre de fabrication et de pose
- Relevé sur site — hauteur du point de travail, obstacles dans le sol, réseaux en hauteur, sens d’accès.
- Conception et calcul — charge d’exploitation, maillage des poteaux, profilés, chevilles ; plan d’atelier avec liste des pièces.
- Découpe et perçage — les trous de boulons se percent avant la peinture ou la galvanisation, jamais après.
- Soudage des sous-ensembles — poteaux avec platines, poutres avec platines d’about, panneaux de garde-corps sur la table, sur gabarit.
- Protection — galvanisation ou peinture à l’atelier.
- Montage — poteaux sur chevilles, mis de niveau avec des cales, poutres boulonnées, contreventement posé, et seulement ensuite caillebotis et garde-corps.
- Réception — contrôle des dimensions du garde-corps, du serrage des boulons et des chevilles, de la fermeture du portillon ; retouche du revêtement aux assemblages de chantier.
Protection contre la corrosion
Une plateforme dans un bâtiment sec n’a besoin que de peinture : primaire et finition tiennent des années parce que rien ne la mouille. C’est différent près d’une aire de lavage, dans une usine agroalimentaire, en extérieur ou au-dessus d’une cuve de process — là, la galvanisation à chaud s’impose. Les profils creux destinés à la galvanisation ont besoin d’évents et de trous d’écoulement à chaque extrémité, sinon le galvanisateur refusera la pièce : l’air emprisonné dans le bain peut faire éclater le tube. Les trous se mettent sur le plan dès le départ. Les boulons d’une plateforme galvanisée sont galvanisés aussi, et chaque endroit coupé ou soudé après galvanisation est nettoyé et recouvert de zinc à froid.
Erreurs courantes
- Pas de contreventement — une ossature sans diagonales tient jusqu’à ce que quelqu’un marche dessus ; le premier pas la fait osciller dans le sens des poutres.
- Garde-corps soudé au caillebotis — le caillebotis ne reprend pas une poussée horizontale ; le poteau doit reposer sur une poutre.
- Une chaîne au lieu d’un portillon — en une semaine elle pend ouverte.
- Trous percés après la galvanisation — de l’acier nu dans chaque trou, et la rouille sort de sous les rondelles après le premier hiver.
- Poutre dimensionnée à l’œil — elle peut être assez résistante, et pourtant le plancher fléchit et vibre parce que la poutre est trop souple pour la portée.
Comment calculer la matière : une plateforme de 3×2 m
Une plateforme d’entretien de 3×2 m à 2,5 m : quatre poteaux, deux poutres principales de 3 m, quatre poutres transversales de 2 m, deux contreventements, garde-corps sur trois côtés (7 m de main courante et 7 m de lisse intermédiaire au total) et huit poteaux de 1,1 m. Sans escalier, caillebotis ni platines. Les profilés sont indicatifs — ils montrent comment la matière se compte, ils ne remplacent pas l’étude.
| Élément | Profilé | Longueur, m | Qté | kg/m | kg |
|---|---|---|---|---|---|
| Poteau | 100×100×4 | 2,50 | 4 | 11,7 | 117,0 |
| Poutre principale | UPN 160 | 3,00 | 2 | 18,8 | 112,8 |
| Poutre transversale | UPN 100 | 2,00 | 4 | 10,6 | 84,8 |
| Contreventement | L 50×50×5 | 3,20 | 2 | 3,77 | 24,1 |
| Main courante | 42,4×3,2 | 7,00 | 1 | 3,09 | 21,6 |
| Lisse intermédiaire | 33,7×3,2 | 7,00 | 1 | 2,41 | 16,9 |
| Poteau de garde-corps | 42,4×3,2 | 1,10 | 8 | 3,09 | 27,2 |
| Total | 404,4 | ||||
| Avec 5 % de marge | 425 | ||||
Cela fait 404 kg net et 425 kg avec majoration, soit environ 71 kg d’acier par mètre carré de plateforme. Plus des trois quarts de la masse sont dans les poteaux et les poutres ; le garde-corps, bien qu’on ne voie que lui, est léger. Le caillebotis s’y ajoute — sa masse au mètre carré est sur la fiche technique du fabricant pour la maille et la hauteur de barre choisies. Le calculateur de nomenclature recalcule tout, escaliers compris, et le plan de débit l’inscrit dans les longueurs du commerce.
Pour aller plus loin
Les escaliers et rampes d’une maison plutôt que d’un atelier ont leur propre article, escaliers et garde-corps. La structure à l’intérieur de laquelle se trouve la plateforme, ce sont les portiques et halls. Ce qui fait le prix et combien de temps cela prend est dans comment fonctionne la commande.
Questions fréquentes
Quelle hauteur doit avoir le garde-corps d’une plateforme ?
1100 mm entre le plancher et le dessus de la main courante, une lisse intermédiaire à peu près à mi-hauteur, et une plinthe de 100 mm au bord du plancher. Ce n’est pas une préférence d’atelier mais l’exigence de la NF EN ISO 14122-3, selon laquelle la plateforme est réceptionnée. La plinthe protège non pas la personne mais ce qu’elle laisse tomber : sans elle, une clé passe directement par-dessus le bord.
Pour quelle charge un plancher est-il dimensionné ?
Au moins ce que fixe la NF EN ISO 14122-2 : 2 kN/m² répartis (environ 200 kg/m²) plus 1,5 kN sur une surface de 200×200 mm. Une plateforme d’accès ordinaire est en général calculée pour 300 kg/m², ce qui couvre déjà deux personnes avec leurs outils. Ce qui compte n’est pas le poids d’une personne mais celui de ce qu’on monte : un fût, un sous-ensemble posé à la grue, une caisse d’outillage. Si cela est prévu, la charge est précisée à part — et ce qui change n’est pas le plancher mais les poutres dessous.
Pourquoi un escalier vaut-il mieux qu’une échelle verticale ?
Les mains. Jusqu’à 45°, on marche face à la pente avec les deux mains libres et on peut porter une caisse. Au-delà de 45°, une main est en permanence sur la rampe, et une échelle verticale se monte face à l’échelle, sans rien dans les mains. C’est pourquoi une échelle verticale a sa place là où l’on monte rarement, pas là où la place a manqué.
Peut-on installer une plateforme sans percer le sol ?
Oui, si elle prend appui sur la machine elle-même ou sur un mur. On la fixe au sol non pour le poids mais contre le basculement : une plateforme haute et étroite sans ancrage bouge sous un pas. Les garde-corps de toiture se font sur lest pour la même raison — le perçage y est interdit, et la stabilité vient de la masse.
Avec quels profilés soude-t-on une plateforme d’entretien en acier ?
Typiquement du tube carré 100×100×4 ou du HEA pour les poteaux, un profilé en U UPN ou une poutrelle IPE pour les poutres principales, un profilé en U plus petit pour les poutres transversales, du tube 42,4×3,2 pour la main courante et de la cornière pour le contreventement. La taille exacte des poutres vient d’un calcul pour la charge et la portée données, et non d’un tableau : une plateforme est une structure porteuse et se dimensionne par un ingénieur structure.
Combien pèse une plateforme en acier de 3×2 m ?
Dans l’exemple de cette page — quatre poteaux de 2,5 m, poutres UPN, garde-corps en tube sur trois côtés — la seule ossature en acier fait environ 400 kg net et un peu plus de 420 kg avec majoration, soit à peu près 70 kg par mètre carré. Le caillebotis s’ajoute à part, d’après la fiche technique du fabricant.
