Platforme, pasarele și estacade
Tot ce ridică omul deasupra pardoselii halei: platforma de la mașină, mezaninul peste depozit, galeria de-a lungul peretelui, estacada pentru conducte. Forma acestor lucruri ascultă de normă, nu de gust — mâna curentă, bara, bordura și unghiul rampei sunt scrise în EN ISO 14122, iar platforma se recepționează după ele.

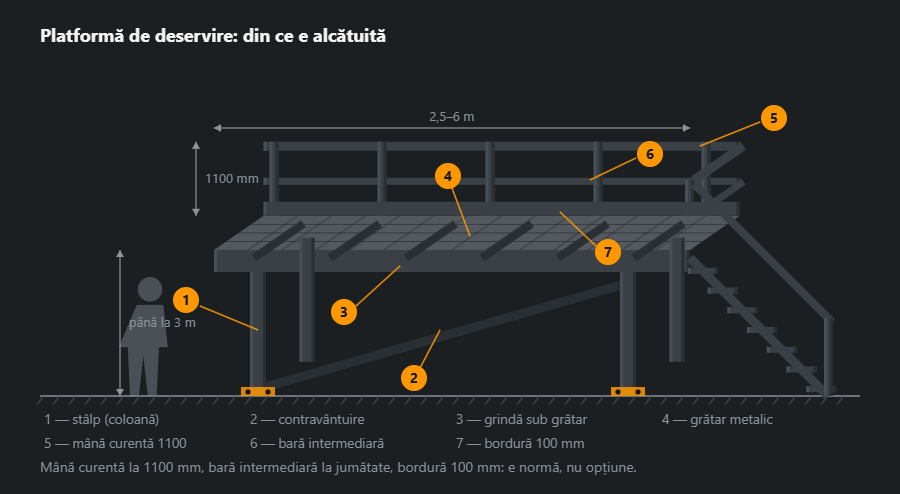

Din ce e alcătuită o platformă
De jos în sus: stâlpi cu plăci de bază pe ancore, contravântuire între ei, grinzi, grătar, balustradă. Merită înțeles separat ce preia ce. Grătarul dă încărcarea grinzilor, grinzile stâlpilor, stâlpii pardoselii. Balustrada nu preia nimic: primește împingerea orizontală și de aceea se prinde de grindă, nu de grătar.
Înălțimea platformei o dă nu confortul, ci lucrul la care trebuie să ajungi. Se măsoară de la punctul de lucru în jos: zona comodă a mâinilor este între 700 și 1600 mm deasupra grătarului. De aici ies acei 2–3 metri la care stă majoritatea platformelor de deservire.

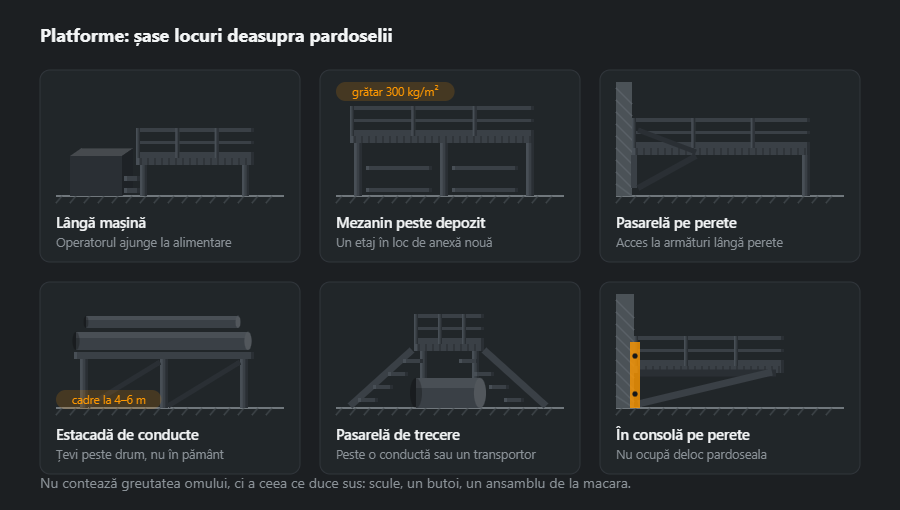

Unde se pun
Platforma de la mașină este cea mai frecventă și cea mai simplă: două-trei trepte și grătar la 600–900 mm. Mezaninul peste depozit este deja construcție: preia depozitarea, nu omul, așa că încărcarea se calculează separat, iar accesul se face în rampă, pentru că pe acolo se cară.
Estacada se deosebește de platformă prin faptul că pe ea nu se umblă, ci se duc conducte, iar esențial nu este grătarul, ci pasul cadrelor: 4–6 metri la diametre obișnuite. Pasarela de trecere e un obiect din două rampe și un podest între ele; se pune unde țeava nu poate fi nici pășită, nici ocolită.

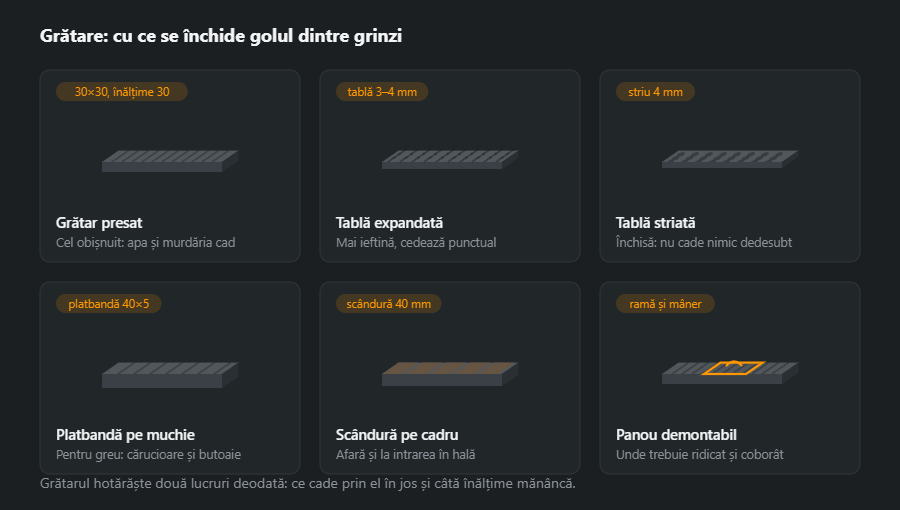

Grătare
Grătarul hotărăște două lucruri deodată: ce cade prin el în jos și câtă înălțime mănâncă. Cel cu ochiuri lasă să treacă apa, murdăria și lumina — sub el e uscat, dar tot ce a scăpat din mână ajunge pe pardoseală. Tabla plină nu lasă nimic să treacă, în schimb apa stă pe ea și trebuie spălată.
Tabla expandată este cam de două ori mai ieftină decât grătarul presat, și aici i se termină calitățile: sub o sarcină punctuală — piciorul unei scări, colțul unei lăzi — se lasă și nu mai revine. Pentru cărucioare și butoaie se ia platbandă pe muchie, care este și cea mai grea.

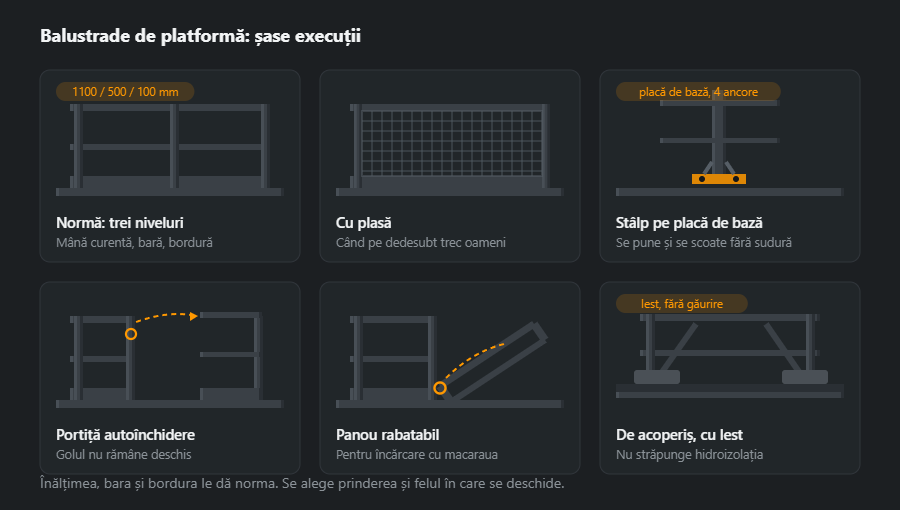

Balustrade după normă
Dimensiunile nu se discută: 1100 mm mâna curentă, bara la jumătate, bordura 100 mm. Se discută restul. Stâlpul pe placă de bază se pune și se scoate fără sudură — asta contează acolo unde platforma se transportă sau se mută. Cel sudat e mai ieftin și mai rigid, dar leagă platforma de loc pentru totdeauna.
Golul din balustradă este locul cel mai periculos. Un lănțișor detașabil nu este balustradă: se scoate și nu se mai pune la loc. Soluțiile corecte sunt două — portiță cu autoînchidere și panou rabatabil cu zăvor în poziția ridicată; ambele revin singure în stare închisă.

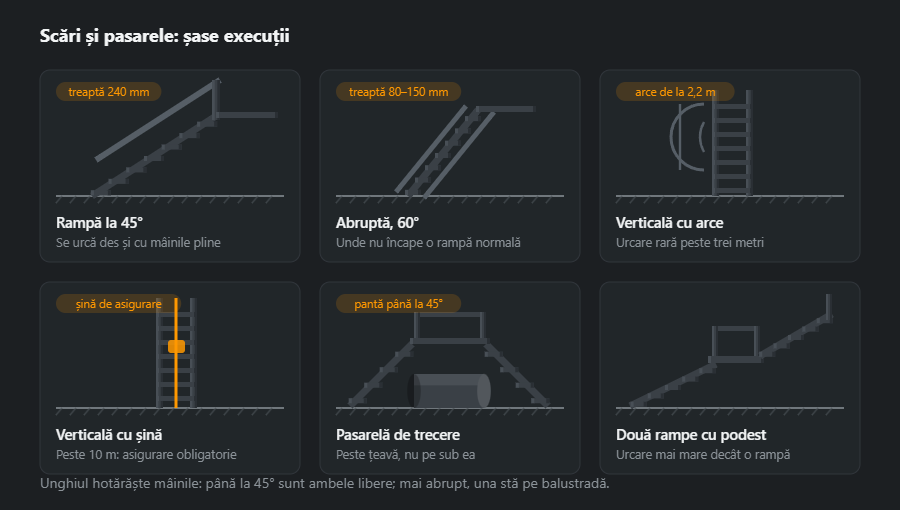

Scări și pasarele
Unghiul hotărăște ce fac mâinile. Până la 45° omul merge cu fața înainte și duce orice. Între 45 și 60° o mână stă permanent pe balustradă. Pe scara verticală se urcă cu spatele spre exterior și numai cu mâinile goale — deci sculele trebuie ridicate separat.
Arcele sunt obligatorii la scara verticală peste 3 metri, iar peste 10 nu mai ajung: acolo se pune șină de asigurare cu cursor. Arcele, contrar așteptărilor, nu prind pe cel care cade — nu îl lasă să prindă viteză și să se abată, dar înălțimea căderii nu o micșorează.
Din ce profile și de ce
Platforma este o structură portantă, așa că secțiunile de mai jos arată cum se aleg de obicei, nu sunt un rezultat gata făcut. Grinzile, stâlpii, ancorele și îmbinările le calculează proiectantul pentru sarcina și deschiderea concrete, iar înainte de punerea în funcțiune platforma o recepționează un specialist autorizat. Atelierul execută ce scrie pe desen.
- Stâlpi — țeavă pătrată 100×100×4, 11,7 kg/m, la mezanine înalte și grele HEA 100, 16,7 kg/m. Profilul închis rezistă mai bine la flambaj în ambele direcții și se vopsește mai ușor.
- Grinzi principale — UPN 160, 18,8 kg/m, sau IPE 160, 15,8 kg/m. Profilul U are spatele plat spre exterior: pe el se prind ușor stâlpișorii balustradei și plinta.
- Grinzi transversale — UPN 100, 10,6 kg/m, la un pas ales după capacitatea grătarului; cu cât mai rar, cu atât grătarul e mai înalt.
- Contravântuiri — cornier L 50×50×5, 3,77 kg/m, în cruce sau ca șpraiț de la stâlp la grindă.
- Balustradă — mână curentă și stâlpișori din țeavă 42,4×3,2, 3,09 kg/m, bara intermediară din țeavă 33,7×3,2, 2,41 kg/m. Țeava rotundă de acest diametru stă bine în palmă, cea pătrată nu.
Masele altor mărimi sunt în calculatoarele pentru profile I, profile U și țevi rectangulare. Când alegeți între UPN și IPE de aceeași înălțime, rețineți că săgeata o decide rigiditatea, nu masa: la o deschidere mai lungă grinda se schimbă adesea nu din cauza rezistenței, ci pentru că pardoseala începe să vibreze sub pas.
Îmbinări și suduri
O platformă are trei feluri de îmbinări, fiecare cu logica ei.
- Stâlp — placă de bază — placa sudată de stâlp cu sudură în colț pe contur, ancore în pardoseală. Aici trece toată sarcina verticală și momentul din contravântuiri, deci grosimea sudurii o dă calculul, nu grosimea peretelui.
- Grindă — stâlp — în atelier se sudează plăci de capăt sau eclise, iar pe șantier se strâng cu șuruburi. Platforma cu șuruburi se aduce în pachet, trece pe ușă și poate fi mutată ulterior; cea sudată pe loc — nu.
- Balustrada — stâlpișorul de flanșă sau de grindă cu sudură pe tot conturul, bara și mâna curentă de stâlpișor, plinta cu sudură discontinuă.
La un perete de 4 mm limita superioară 0,7·t este 2,8 mm, sub a3 — cea mai mică sudură portantă după EN 1993-1-8 —, deci sudura se face a3. Grosimii a3 îi corespunde cateta z ≈ 4,2 mm și circa 0,078 kg de material depus pe metru; a4 înseamnă deja z ≈ 5,7 mm și 0,138 kg/m, aproape dublu de sârmă. Dimensiunile le verifică calculatorul sudurii în colț.
Grătarul pe o platformă zincată nu se sudează: se prinde de grinzi cu cleme, câte patru pe panou. Sudura pe zinc arde stratul, iar clemele permit scoaterea panoului când trebuie ajuns la mașină de sus.
Ordinea execuției și a montajului
- Măsurarea pe loc — înălțimea punctului de lucru, obstacole în pardoseală, instalații deasupra, direcția de acces.
- Proiect și calcul — sarcina utilă, pasul stâlpilor, secțiuni, ancore; desen de execuție cu lista de repere.
- Debitare și găurire — găurile pentru șuruburi se dau înainte de vopsire sau zincare, niciodată după.
- Sudarea subansamblurilor — stâlpi cu plăci de bază, grinzi cu plăci de capăt, tronsoane de balustradă pe masă, după șablon.
- Protecția — zincare sau vopsire în atelier.
- Montajul — stâlpii pe ancore, nivelare cu adaosuri, grinzile cu șuruburi, contravântuirile, abia apoi grătarul și balustrada.
- Recepția — verificarea cotelor balustradei, a strângerii șuruburilor și ancorelor, a închiderii portiței; retușul protecției.
Protecția anticorozivă
O platformă într-o hală uscată e suficient să fie vopsită: grundul și email-ul țin ani buni, pentru că nimic nu o udă. Altfel stau lucrurile lângă o spălătorie, într-o fabrică alimentară, afară sau deasupra unei băi tehnologice — acolo se alege zincarea termică. Profilele închise trimise la zincare trebuie să aibă găuri de aerisire și de scurgere la fiecare capăt, altfel zincătoria nu primește piesa: aerul închis în baie spintecă țeava. Găurile se prevăd de la desen. Șuruburile pentru o platformă zincată se iau tot zincate, iar orice loc tăiat sau sudat după zincare se curăță și se acoperă cu zinc la rece.
Greșeli tipice
- Lipsesc contravântuirile — cadrul fără diagonale stă până calcă cineva pe el; primul pas îl balansează în lungul grinzilor.
- Balustrada sudată de grătar — grătarul nu preia împingerea orizontală; stâlpișorul trebuie să stea pe grindă.
- Lanț în loc de portiță — după o săptămână atârnă deschis.
- Găuri date după zincare — oțel gol în fiecare gaură, rugina iese de sub șaibe după prima iarnă.
- Grindă aleasă „din ochi” — rezistența poate ajunge, dar pardoseala tot se lasă și vibrează, fiindcă grinda e prea flexibilă pentru deschidere.
Cum se calculează materialul: exemplu de platformă 3×2 m
Platformă de deservire 3×2 m la înălțimea de 2,5 m: patru stâlpi, două grinzi principale de 3 m, patru grinzi transversale de 2 m, două contravântuiri, balustradă pe trei laturi (în total 7 m de mână curentă și 7 m de bară intermediară) și opt stâlpișori de 1,1 m. Fără scară, grătar și plăci de bază. Secțiunile sunt orientative — arată calculul materialului, nu înlocuiesc dimensionarea.
| Element | Profil | Lungime, m | Buc. | kg/m | kg |
|---|---|---|---|---|---|
| Stâlp | 100×100×4 | 2,50 | 4 | 11,7 | 117,0 |
| Grindă principală | UPN 160 | 3,00 | 2 | 18,8 | 112,8 |
| Grindă transversală | UPN 100 | 2,00 | 4 | 10,6 | 84,8 |
| Contravântuire | L 50×50×5 | 3,20 | 2 | 3,77 | 24,1 |
| Mână curentă | 42,4×3,2 | 7,00 | 1 | 3,09 | 21,6 |
| Bară intermediară | 33,7×3,2 | 7,00 | 1 | 2,41 | 16,9 |
| Stâlpișor | 42,4×3,2 | 1,10 | 8 | 3,09 | 27,2 |
| Total | 404,4 | ||||
| Cu adaos 5 % | 425 | ||||
Rezultă 404 kg net și 425 kg cu adaos, adică aproximativ 71 kg de oțel pe metru pătrat de platformă. Peste trei sferturi din masă vin din stâlpi și grinzi; balustrada, deși se vede cel mai mult, e ușoară. Grătarul se adaugă separat — masa lui pe metru pătrat o dă fișa producătorului pentru ochiul și înălțimea platbandei alese. Totul, cu tot cu scara, îl recalculează calculatorul listei de materiale, iar debitarea din lungimi comerciale — harta de debitare.
Mai departe
Despre scări și balustrade în casă, nu în hală, este un articol aparte: scări și balustrade. Structura în care stă platforma — structuri și hale. Din ce se compune prețul și cât durează — cum se comandă.
Întrebări frecvente
Ce înălțime trebuie să aibă balustrada unei platforme?
1100 mm de la grătar până la partea de sus a mâinii curente, bară intermediară cam la jumătate și bordură de 100 mm la marginea grătarului. Nu este preferința atelierului, ci cerința din EN ISO 14122-3, după care se recepționează platforma. Bordura nu protejează omul, ci ce scapă el din mână: fără ea cheia zboară de pe platformă în jos.
Ce încărcare se ia în calcul pentru grătar?
Cel puțin cât cere SR EN ISO 14122-2: 2 kN/m² distribuit (circa 200 kg/m²) și 1,5 kN pe o suprafață de 200×200 mm. O platformă obișnuită de deservire se calculează de regulă la 300 kg/m², și asta deja cu rezervă pentru doi oameni cu scule. Nu se socotește greutatea omului, ci a ceea ce duce el sus: un butoi, un ansamblu de la macara, o ladă de scule. Dacă așa ceva este de așteptat, încărcarea se dă separat — și atunci se schimbă nu grătarul, ci grinzile de sub el.
Cu ce este o scară în rampă mai bună decât una verticală?
Cu mâinile. Până la 45° urci cu fața înainte, ambele mâini libere, și poți duce o ladă. Peste 45° o mână stă permanent pe mâna curentă, iar pe o scară verticală urci cu spatele spre exterior și numai cu mâinile goale. De aceea scara verticală se pune unde se urcă rar, nu unde a lipsit locul.
Se poate monta o platformă fără găurirea pardoselii?
Se poate, dacă se reazemă pe utilajul însuși sau pe perete. În pardoseală se prinde nu pentru greutate, ci împotriva răsturnării: o platformă îngustă și înaltă fără ancore se leagănă la fiecare pas. Balustradele de acoperiș se fac pe lest din același motiv — acolo găurirea nu e permisă, iar stabilitatea o dă masa.
Din ce profile se sudează o platformă de deservire?
Cel mai des stâlpii sunt din țeavă pătrată 100×100×4 sau din HEA, grinzile principale din profil U (UPN) sau I (IPE), grinzile transversale dintr-un profil U mai mic, mâna curentă din țeavă 42,4×3,2, iar contravântuirile din cornier. Ce mărime de grindă — rezultă din calculul pe sarcina și deschiderea date, nu dintr-un tabel: platforma este o structură portantă și o dimensionează proiectantul.
Cât cântărește o platformă metalică de 3×2 m?
În exemplul de pe această pagină — patru stâlpi de 2,5 m, grinzi din UPN, balustradă din țeavă pe trei laturi — structura din oțel iese în jur de 400 kg net și puțin peste 420 kg cu adaos, adică aproximativ 70 kg pe metru pătrat. Grătarul pardoselii se adaugă separat, după fișa producătorului.
