Scări și balustrade din oțel
O scară metalică înseamnă patru decizii: pe ce se sprijină treptele, cum se prinde rampa de structură, cu ce se acoperă treapta și cu ce se închide golul balustradei. Fiecare se ia separat, și fiecare poate fi stricată independent de celelalte.

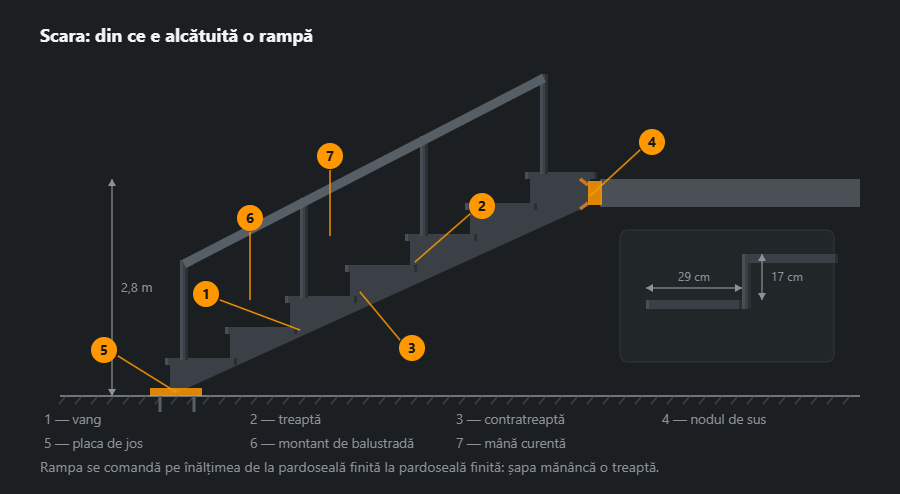

Rampa întreagă
Partea portantă a rampei este vangul, cel mai des tăiat în dinte de fierăstrău: suporturi triunghiulare sudate pe o grindă înclinată, cu treptele deasupra. Sus rampa se reazemă pe o piesă înglobată în capătul planșeului; jos, pe o talpă prinsă cu ancore în pardoseală.
Înălțimea rampei se măsoară de la pardoseală finită la pardoseală finită. Este singura dimensiune care nu se mai poate preciza ulterior: dacă sus se toarnă o șapă, treptele sunt deja sudate, iar surplusul îi revine primei trepte, care rămâne vizibil mai joasă decât celelalte.

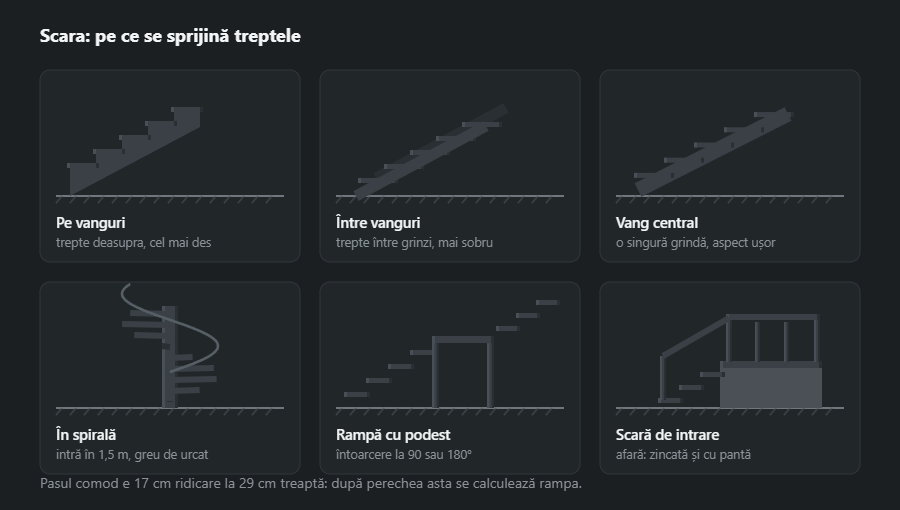

Pe ce se sprijină treptele
- Pe vanguri — treptele deasupra; varianta cea mai obișnuită și cea mai simplă de executat.
- Între vanguri — treptele între grinzi; arată mai sobru, dar rampa crește cu două grosimi de grindă.
- Vang central — o singură grindă la mijloc; mai ușor la privire, mai scump în noduri.
- În spirală — intră în 1,5 m, dar cu greu se urcă lucruri pe ea; nu se ia ca unică scară dintr-o casă.
- Rampă cu podest — când e nevoie de o întoarcere la 90 sau 180° și înălțimea nivelului nu încape într-un singur tronson.

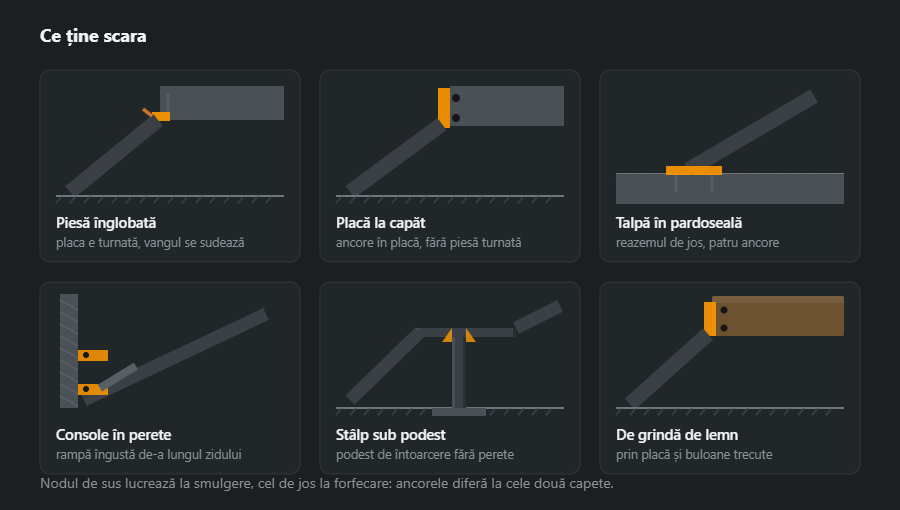

Ce ține scara
Nodul de sus și cel de jos lucrează diferit: sus la smulgere, jos la forfecare. Ancorele diferă în consecință, iar greșeala de sus este cea mai periculoasă.
Ideal este o placă turnată dinainte în planșeu: vangul se sudează de ea și nodul lucrează ca o singură bucată. Dacă nu există, se prinde o placă cu ancore în capătul plăcii — soluție valabilă, dar cere un planșeu de grosime decentă, iar găurile pentru ancore trebuie nimerite printre armături.

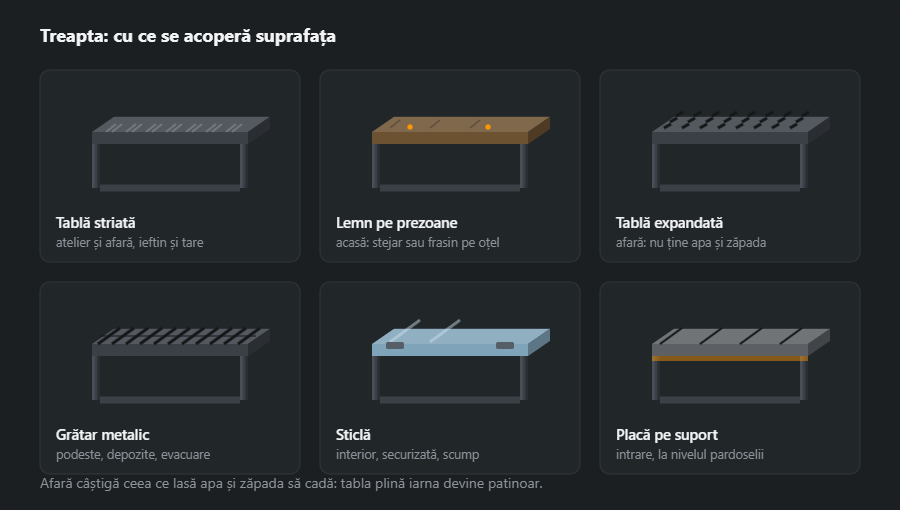

Cu ce se acoperă treapta
În casă, pe scheletul de oțel se pune aproape întotdeauna lemn pe prezoane: stejar sau frasin de 40 mm. Placa ceramică pe suport este pentru locul unde scara se întâlnește cu pardoseala parterului și nu trebuie să se deosebească de ea. Sticla e soluție de interior, scumpă și care cere securizare.

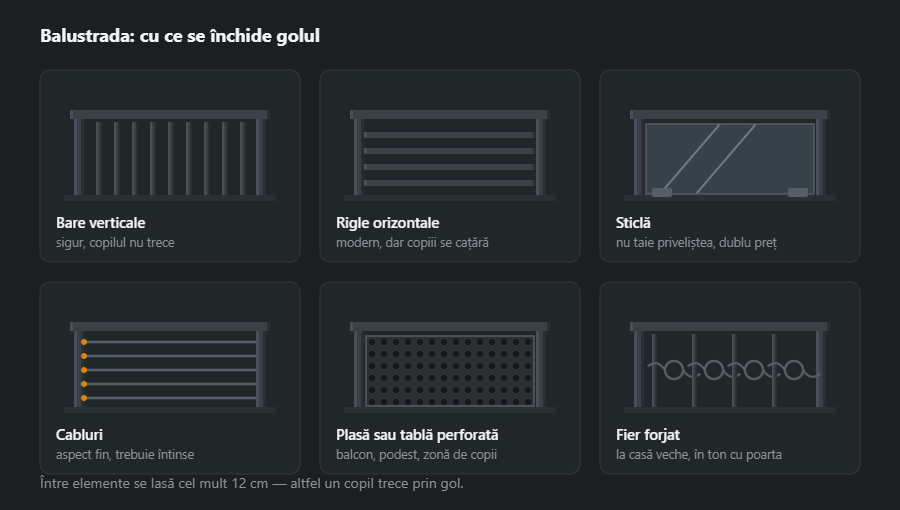

Cu ce se închide golul
Barele verticale sunt varianta cea mai sigură: nu ai pe ce urca, iar golul se ține ușor. Riglele orizontale arată mai modern, dar într-o casă cu copii mici devin scară spre etaj. Sticla nu taie priveliștea și costă dublu; cablurile dau o linie fină, dar cer întindere și reglaj periodic.
Vocabularul scării: rampă, vang, podest
Pe desenul de atelier și în ofertă aceleași cuvinte trebuie să însemne același lucru — altfel clientul socotește „scara”, iar atelierul rampele și podestele separat.
- Rampa de scară — partea înclinată a scării: un șir neîntrerupt de trepte între două niveluri, de exemplu de la pardoseală la podest.
- Podestul — placă orizontală între rampe; pe el scara își schimbă direcția cu 90 sau 180°.
- Vangul — grinda înclinată care poartă rampa; treptele stau deasupra lui sau între doi vanguri.
- Treapta și contratreapta — partea orizontală și cea verticală a treptei; dimensiunile lor (aici 29 și 17 cm) dau toată geometria.
- Balustrada și mâna curentă — protecția laterală și bara pe care o ține mâna; umplutura balustradei: baluștri, rigle, sticlă sau cabluri.
Din ce profile și de ce
Vangul lucrează la încovoiere pe toată lungimea — el hotărăște dacă rampa „arcuiește” sub picior. Pentru o rampă pe un etaj se ia profil U sau țeavă rectangulară pusă pe cant:
- UPN 120 — 13,4 kg/m, UPN 140 — 16 kg/m, UPN 160 — 18,8 kg/m: inima deschisă primește consolele treptelor și ancorele fără a găuri o țeavă;
- țeavă 100×50×4 — 8,59 kg/m: linie mai curată, dar fiecare gaură și fiecare consolă e un loc pe unde apa intră înăuntru;
- cornier L 50×50×5 — 3,77 kg/m: rama treptei, în care se pune lemn, tablă sau grătar;
- țeavă 42,4×3,2 — 3,09 kg/m: mâna curentă care cuprinde palma.
Treapta din tablă plină e grea: tabla de 4 mm are 31,4 kg/m². Tabelele complete — masa profilelor UPN, masa cornierelor și țevi și profile.
Noduri și suduri
Cele mai multe suduri ale scării leagă ramele treptelor de vang — la o rampă de vreo cincisprezece trepte sunt zeci, toate identice, de aceea merită un dispozitiv. Grosimea cusăturii o limitează piesa mai subțire: cornierul de 5 mm pe inima UPN 140 (7 mm) dă limita de sus 0,7·5 = 3,5 mm, deci cusătura a3 — latura z ≈ 4,2 mm — intră în domeniul rezonabil. Un metru de astfel de cusătură înseamnă 0,078 kg de metal depus; domeniul și conversia le arată calculatorul cusăturii de colț.
- Prinderea în puncte nu e sudură — o porțiune mai scurtă de 30 mm (sau 6·a, dacă e mai mult) nu e considerată portantă de EN 1993-1-8. O treaptă „prinsă” în două puncte ține până sare cineva pe ea.
- Nodul de sus lucrează la smulgere — vangul se sudează de placa înglobată în planșeu cu cusătură continuă pe ambele părți ale inimii, nu se prinde într-o singură ancoră.
- Sudare alternativă — când vangul stâng, când cel drept: o serie de cusături pe o parte răsucește rampa, iar un vang strâmb nu se mai îndreaptă fără tăiere.
Ordinea execuției și a montajului
- Măsurătoarea — înălțimea de la pardoseala finită la pardoseala finită, lățimea golului din planșeu, grosimea plăcii la ancore.
- Geometria — numărul de trepte, contratreapta reală, lungimea vangului; le calculează calculatorul de scară metalică.
- Debitarea — vangurile cu tăieturile de sus și de jos, ramele treptelor, guseele.
- Sudarea în dispozitiv — ambii vanguri prinși pe placă, verificate diagonalele și paralelismul, apoi ramele treptelor alternativ.
- Proba de montaj — în atelier sau direct pe loc, înainte de protecție: o corecție după vopsire înseamnă șlefuire și vopsire din nou.
- Protecția — în casă vopsea, afară zincare termică.
- Montajul — întâi nodul de sus, apoi cel de jos, alinierea treptelor, la final placarea treptelor și balustrada. Balustrada se ancorează în vang, nu în treapta de lemn.
Protecția împotriva coroziunii
Scării interioare îi ajung grundul și vopseaua: într-o încăpere uscată protecția lucrează în condiții blânde, iar cei 3–5 ani până la prima rugină, cât ține grundul cu email, sunt durata pentru metal lăsat afară. Scara exterioară înseamnă zincare termică (25+ ani) sau zinc cu polimer (30+), pentru că apa și sarea din zăpadă stau în fiecare nod al treptei. Un vang din țeavă trimis la zincare are nevoie de găuri de aerisire în fiecare tronson închis; profilul U nu are această problemă.
Greșeli tipice
- Măsurare de la placa brută — șapa ia până la 8 cm, iar prima sau ultima treaptă iese altfel decât restul.
- Contratrepte inegale — o diferență mai mare de 5 mm într-o rampă e defect: pe o astfel de treaptă te împiedici.
- Gol în balustradă peste 12 cm — trece un copil; la fel fanta de sub rigla de jos.
- Tablă striată afară — iarna e patinoar; afară grătar sau tablă expandată.
- Ancore în fruntea unei plăci subțiri — nodul de sus smulge betonul; e nevoie de placă de grosime normală sau de o piesă înglobată din timp.
Cum se calculează materialele: exemplu de rampă
Rampă dreaptă de 2,72 m: 16 contratrepte de 17 cm, 15 trepte de 29 cm, lățime 0,9 m. Proiecția orizontală a rampei este 15 · 0,29 = 4,35 m, deci vangul are circa 5,13 m — în listă 5,2 m cu adaos pentru tăieturi. Balustradă pe o parte, baluștri la circa 14 cm (gol de până la 12 cm). Este un exemplu de calcul al masei, nu un proiect: profilul vangului pentru încărcare îl alege proiectantul.
| Element | Profil | Lungime, m | Buc. | kg/m | kg |
|---|---|---|---|---|---|
| Vang | UPN 140 | 5,20 | 2 | 16 | 166,4 |
| Ramă treaptă | L 50×50×5 | 2,38 | 15 | 3,77 | 134,6 |
| Stâlpișor balustradă | 40×40×3 | 1,00 | 8 | 3,30 | 26,4 |
| Mână curentă | 42,4×3,2 | 5,30 | 1 | 3,09 | 16,4 |
| Balustru | 20×20×2 | 0,90 | 32 | 1,05 | 30,2 |
| Total | 374,0 | ||||
| Cu adaos 5 % | 393 | ||||
Oțel: 374 kg net și 393 kg cu adaos — fără placarea treptelor. Treptele din tablă de 4 mm (15 × 0,9 × 0,29 ≈ 3,9 m²) ar adăuga circa 122 kg. Lista cu dimensiunile tale o recalculează calculatorul listei de materiale. Ramele treptelor înseamnă 30 de bucăți de 0,9 m și 30 de 0,29 m; în planul de debitare dau 7 bare de 6 m, pentru că bucățile scurte umplu capetele barelor rămase după cele lungi.
Ce urmează
O scară exterioară e alt produs: zincare, trepte cu pantă dinspre ușă și grătar metalic. Copertina de deasupra ei este în copertine de intrare. Dacă sunt necesare și scări tehnice cu podeste, vedeți grilaje, uși și trape: grătarul e același. Prețul și termenele sunt în cum se comandă.
Întrebări frecvente
Ce treaptă este comodă?
17 cm ridicare la 29 cm lățime de călcare. Verificarea e simplă: două ridicări plus lățimea trebuie să dea 60–65 cm, lungimea pasului. Dacă ridicarea crește, lățimea trebuie să scadă, altfel coborârea devine incomodă.
La ce înălțime se comandă o rampă?
De la pardoseală finită la pardoseală finită, nu de la placă la placă. Șapa și finisajul mănâncă până la 8 cm — o jumătate de treaptă — iar o rampă calculată pe cota brută iese cu prima și ultima treaptă diferite de restul.
Ce gol se admite la balustradă?
Cel mult 12 cm între elemente. Este dimensiunea prin care nu trece un copil. Din același motiv riglele orizontale se folosesc cu grijă într-o casă cu copii: golul e corect, dar se cațără pe ele.
Cu ce se acoperă o treaptă la exterior?
Cu ceva prin care cad apa și zăpada: tablă expandată sau grătar metalic. O tablă striată plină devine iarna patinoar, fiindcă apa îngheață deasupra și rămâne acolo.
Ce este rampa de scară?
Tronsonul înclinat de trepte fără întrerupere, de la un nivel la altul sau până la podest. O scară pe un etaj cu întoarcere are două rampe și un podest între ele; fiecare rampă se socotește separat în ofertă și are vangurile ei.
Din ce profil se face vangul unei scări metalice?
Pentru o rampă pe un etaj, cel mai des din profil U UPN 120–160 (UPN 140 are 16,0 kg/m) sau din țeavă rectangulară 100×50. Pe inima deschisă a profilului U consolele treptelor și ancorele se sudează ușor, fără găuri într-un tronson închis. Pentru o intrare cu câteva trepte ajunge țeava 60×40. Secțiunea vangului pentru o încărcare anume o alege proiectantul.
Cât cântărește o rampă de scară metalică?
O rampă de 2,72 m înălțime (16 contratrepte de 17 cm), lată de 0,9 m, cu vanguri UPN 140, rame de trepte din cornier și balustradă cu baluștri are în exemplul de pe această pagină circa 370 kg de oțel fără placarea treptelor. Treptele din tablă de 4 mm ar mai adăuga circa 120 kg — de aceea se pune mai des lemn sau grătar.
