Garaje metalice și anexe
Un garaj din oțel se ridică în câteva zile, și tocmai de aceea se uită aerisirea. O gură sub streașină costă mărunțiș, iar lipsa ei ruginește garajul pe dinăuntru mai repede decât o face ploaia pe dinafară.

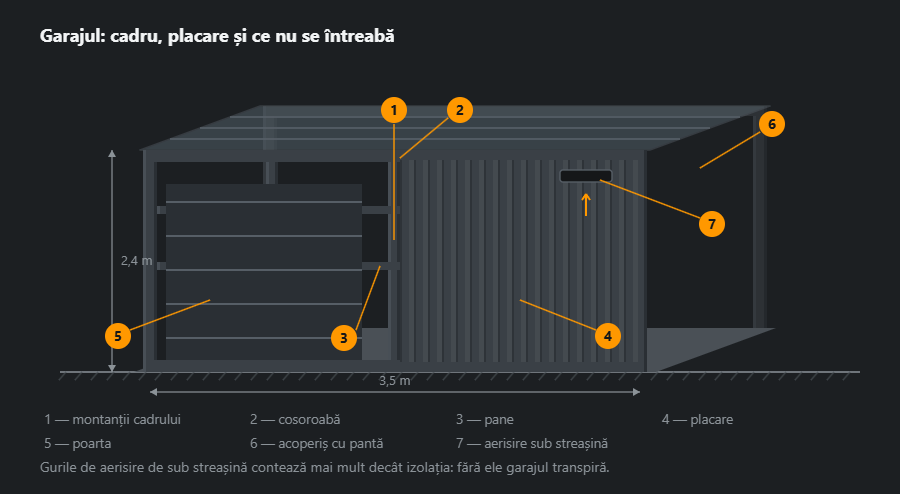

Cadru și placare
Cadrul înseamnă montanți în colțuri și de-a lungul pereților, o cosoroabă perimetrală și pane sub acoperiș. Placarea nu este portantă: închide cutia și ține forma, dar sarcina din zăpadă o preiau panele și cosoroaba.
Panta acoperișului coboară în partea opusă porții: altfel apa de pe acoperiș ajunge exact acolo unde se deschide ușa. Jos se lasă un joc între placare și dală ca tabla să nu stea în apă.

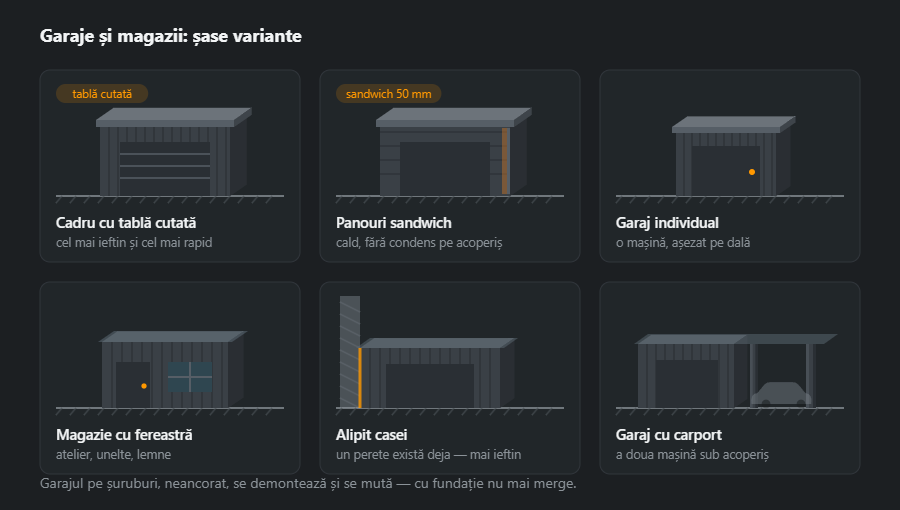

Șase variante
- Cadru cu tablă cutată — cel mai ieftin și cel mai rapid; rece.
- Panouri sandwich — garaj cald fără izolație separată și fără condens pe tavan.
- Garaj individual — pentru o mașină, așezat pe o dală și mutat dintr-o bucată.
- Magazie cu fereastră — atelier, unelte, lemne; fereastra spre nord ca să nu se încingă vara.
- Alipit casei — un perete există deja iar economia e reală; vor fi necesare racordul și scurgerea apei.
- Garaj cu carport — a doua mașină sub acoperiș, fără pereți și fără poartă.
Izolație și condens
Condensul se așază unde aerul cald atinge oțelul rece. De aici o regulă contra intuiției: a acoperi tabla contează mai mult decât a o izola. Cinci centimetri de polistiren lipiți de tablă fără rosturi lucrează mai bine decât zece centimetri de vată așezați cu goluri pe margini.
Dacă garajul nu se încălzește, izolarea nu are niciun sens: ce îi trebuie este un strat ventilat. Nu încălzește, usucă: aerul trece pe sub placare și duce umezeala, iar tabla rămâne uscată. Secțiunile de perete în detaliu sunt în cum se comandă.
Din ce profile și de ce
Garajul pare simplu, dar acoperișul poartă zăpadă, iar pereții — presiunea vântului pe o suprafață mare și plată. Secțiunile de mai jos sunt un punct de plecare obișnuit; panele și grinzile se verifică la zăpadă și vânt pentru locul concret, iar un garaj legat permanent de teren cere formalități de construire.
- Stâlpi — țeavă 60×60×3, 5,19 kg/m, la colțuri, cam la 2 m de-a lungul pereților și de o parte și de alta a porții.
- Centura și rama de jos — 60×40×3, 4,25 kg/m, cu latura lungă vertical; rama de jos repartizează apăsarea pe placă și ține pasul stâlpilor.
- Grinzile acoperișului — tot 60×40×3, la 2 m, cu pantă de la poartă spre spate.
- Pane — 40×40×2, 2,31 kg/m, în lungul garajului, la un pas ales după capacitatea tablei.
- Rigle de perete — 40×20×2, 1,68 kg/m, două rânduri pentru prinderea tablei.
Tabla cutată de 0,5 mm înseamnă circa 3,9 kg/m² de oțel, așa că învelitoarea e ușoară față de structură — de aceea se smulge ușor dacă e prost prinsă. Masele altor profile sunt în calculatorul țevilor rectangulare.
Noduri și suduri
- Structura în tronsoane — pereții se sudează în atelier ca rame, iar pe șantier se prind cu șuruburi la colțuri. Un asemenea garaj se poate demonta și muta, iar sudura pe loc se reduce la retușuri.
- Stâlp de rama de jos — sudură pe tot conturul; nodul acesta ține peretele la o rafală.
- Grindă de centură — cu guseu sau prin suprapunere, sudată pe ambele părți; capătul deschis al țevii se astupă ca să nu adune apă.
- Riglele subțiri — cusături scurte, peretele de 2 mm se străpunge ușor.
La perete de 3 mm limita superioară uzuală 0,7·t este doar 2,1 mm, iar SR EN 1993-1-8 cere o grosime a cusăturii de cel puțin 3 mm: minimul stă aici deasupra acestei limite. De aceea nodurile portante se sudează a3, minimul normei, și se verifică prin calcul — z ≈ 4,2 mm și 0,078 kg material depus pe metru. Verifică calculatorul sudurii în colț, iar tehnica pe țevi e în sudarea țevii rectangulare.
Ordinea execuției și a montajului
- Placa sau fundația continuă — nivelată, cu o pantă ușoară de la centru spre exterior.
- Desen și debitare — pasul stâlpilor după lățimea porții și a tablei, grinzi cu pantă, rigle pentru șuruburi autoforante.
- Ramele pereților în atelier — pe masă plană, cu verificarea diagonalelor.
- Protecție — grund și vopsea sau zincare înainte de livrare.
- Montaj — pereții pe placă, ancore, prinderea colțurilor, centura, grinzi, pane.
- Învelitoarea — tabla de jos în sus, șorțuri, jgheab în spate, aerisiri sub streașină, poarta.
Protecția anticorozivă
Într-un garaj structura ruginește din interior, nu de la ploaie: condensul de pe tablă se scurge pe stâlpi, iar rama de jos stă în umezeală lângă placă. De aceea rama de jos și capetele de jos ale stâlpilor se protejează cel mai atent — cel mai bine cu zinc — și sub ramă se pune bandă sau plăcuțe, ca să nu stea culcată în apă. Țevile se astupă sau li se dau găuri de scurgere în punctul cel mai jos. Tabla cutată nu se taie cu flexul: pilitura fierbinte se topește în strat și după o lună fiecare fir e un punct ruginiu.
Greșeli tipice
- Pane „ca la magazie” — prima iarnă cu zăpadă lasă acoperișul, iar tabla începe să curgă la șuruburi.
- Fără ramă de jos — stâlpii ancorați unul câte unul se depărtează și poarta nu se mai închide.
- Tablă tăiată cu flexul — puncte ruginii pe toată învelitoarea.
- Țevi deschise — apă înăuntru, rugină din interior, iar iarna profil crăpat.
- Poarta nepotrivită cu pasul stâlpilor — golul se completează apoi prin sudură pe șantier.
Cum se calculează materialul: garaj de 3,5×6 m
Garaj de 3,5×6 m cu înălțimea de 2,4 m și poartă de 2,5 m în frontispiciu: zece stâlpi, centură pe perimetru (19 m), ramă de jos fără porțiunea porții (16,5 m), patru grinzi de 3,7 m, patru pane de 6 m și două rânduri de rigle de câte 16,5 m. Fără tablă, poartă și șorțuri.
| Element | Profil | Lungime, m | Buc. | kg/m | kg |
|---|---|---|---|---|---|
| Stâlp | 60×60×3 | 2,40 | 10 | 5,19 | 124,6 |
| Centură | 60×40×3 | 19,00 | 1 | 4,25 | 80,8 |
| Ramă de jos | 60×40×3 | 16,50 | 1 | 4,25 | 70,1 |
| Grindă acoperiș | 60×40×3 | 3,70 | 4 | 4,25 | 62,9 |
| Pană | 40×40×2 | 6,00 | 4 | 2,31 | 55,4 |
| Riglă | 40×20×2 | 16,50 | 2 | 1,68 | 55,4 |
| Total | 449,2 | ||||
| Cu adaos 5 % | 472 | ||||
Rezultă 449 kg net și 472 kg cu adaos, circa 22 kg de oțel pe metru pătrat de garaj. Cel mai mult cântărește profilul 60×40×3 — centura, rama și grinzile împreună fac aproape jumătate din structură, deci aici merită o debitare bine așezată din bare de 6 m. Varianta cu alte dimensiuni o calculează calculatorul listei de materiale, iar un acoperiș ușor fără pereți — copertinele.
Ce urmează
Poarta este o discuție separată: cea secțională cere înălțime liberă, cea rulou economisește loc, cea batantă e cea mai ieftină. Toate sunt în porți și portițe. Dacă construcția depășește dimensiunile unui garaj și deschiderea trece de șase metri, vedeți hale și structuri.
Întrebări frecvente
De ce e ud acoperișul unui garaj metalic?
Este condens. Aerul cald și umed de la mașină și din pământ întâlnește tabla rece a acoperișului, iar apa se depune pe ea ca roua. Izolația ajută doar dacă acoperă tabla complet și are barieră de vapori; fără aerisiri sub streașină transpiră și un garaj izolat.
Are nevoie garajul de fundație?
Nu întotdeauna. Un garaj prins în șuruburi, nelegat definitiv de teren, stă pe o dală sau o talpă existentă și poate fi demontat și mutat. Din clipa în care apare o fundație completă devine construcție, cu toate formalitățile care decurg.
Tablă cutată sau panou sandwich?
Tabla e mai ieftină și mai rapidă, dar rămâne o cutie rece. Un panou sandwich de 50 mm dă un garaj cald fără izolație separată și fără condens pe tavan, însă costă vizibil mai mult și cere un cadru mai precis.
Ce dimensiuni se iau?
3,5 m lățime și 2,4 m înălțime liberă: o mașină cu portiera deschisă și cu portbagaj pe plafon. La lungime se iau 6 m: mașina plus un metru pentru banc sau rafturi la peretele din fund.
Din ce profile se sudează structura unui garaj metalic?
De obicei stâlpi din țeavă 60×60×3, centură și grinzi de acoperiș din 60×40×3, pane din 40×40×2 și rigle de perete pentru tablă din 40×20×2. Acoperișul poartă zăpadă, deci secțiunile panelor și grinzilor se verifică la încărcarea din zăpadă a zonei în care stă garajul — în zonele cu zăpadă multă ies mai groase.
Cât oțel intră într-un garaj de 3,5×6 m?
În exemplul de pe această pagină doar structura — zece stâlpi, centura, rama de jos, patru grinzi, patru pane și două rânduri de rigle — are în jur de 450 kg net, adică puțin peste 20 kg pe metru pătrat construit. Tabla cutată și poarta se adaugă separat.
