Carporturi din oțel
Un carport pare simplu: patru stâlpi și un acoperiș. Și tocmai acolo se face economie la ce nu mai poate fi îndreptat: la adâncimea rezemării, la secțiunea stâlpului și la panta acoperișului. Aici e desfăcut nod cu nod, în ordinea în care îl calculează atelierul.

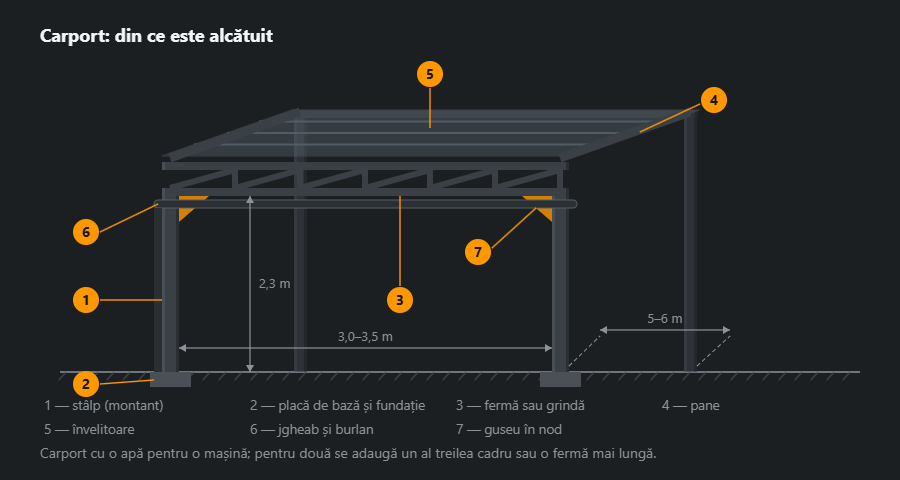

Carportul întreg
Un carport cu o apă pentru o mașină înseamnă doi stâlpi în față și doi în spate, un element portant pe muchia din față, pane transversale și învelitoarea peste ele. Sarcina coboară: zăpada se așază pe învelitoare, învelitoarea o dă panelor, panele fermei, ferma stâlpilor, stâlpii fundației. Veriga cea mai slabă a acestui lanț dimensionează toată construcția — și rareori este partea la care se uită lumea.
Aceste dimensiuni nu vin din estetică. O lățime de 3,0–3,5 m este mașina cu portiera deschisă; 5–6 m lungime înseamnă mașina plus loc de ocolit prin față; 2,3 m liber este un autoturism cu portbagaj pe plafon. Pentru două mașini nu se face un carport mai lat: se adaugă un al treilea cadru sau o fermă cu deschidere mai mare.

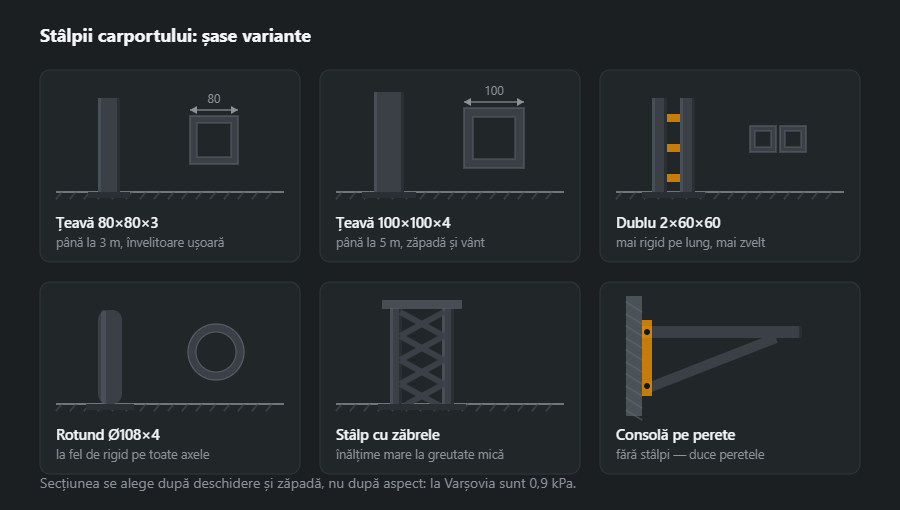

Stâlpi: șase variante
Secțiunea se alege după deschidere și după zăpadă. Pentru Varșovia valoarea de calcul este 0,9 kPa, adică vreo 90 kg pe metru pătrat de acoperiș: pe un carport de 3×6 m se adună aproape două tone. Secțiunea și deschiderea le stabilește calculul pentru zăpada și vântul locului; la copertinele mici se întâlnesc cel mai des țevile 80×80×4 (9,22 kg/m) și 100×100×4.
Două dintre aceste șase nu rezolvă rezistența, ci spațiul. Consola pe perete elimină cu totul stâlpii din față: carportul atârnă de casă și nu are în ce lovi portiera. Stâlpul cu zăbrele își merită locul unde înălțimea e mare și greutatea trebuie ținută jos: este o fermă pusă în picioare.

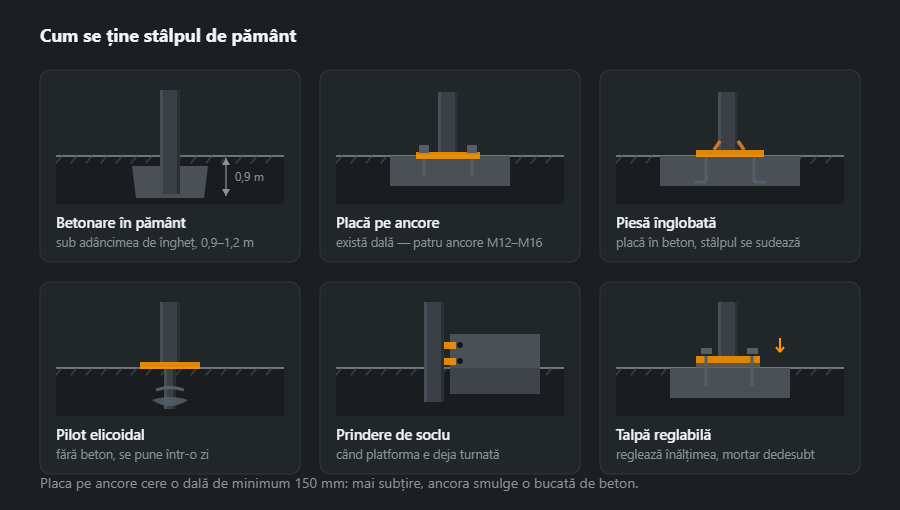

Cum se ține stâlpul de pământ
Este nodul cel mai scump de corectat: refăcut după montaj înseamnă demontarea carportului. Alegerea urmează ce există deja pe teren.
- Betonare în pământ — cea mai ieftină la material, dar sub adâncimea de îngheț și cu o săptămână de așteptare.
- Pilot elicoidal — fără beton și fără așteptare, suportă bine umflarea terenului; se pune într-o zi.
- Placă pe ancore — când platforma e deja turnată. Trebuie să fie dală adevărată, de la 150 mm, nu șapă de egalizare.
- Talpă reglabilă — pentru teren în pantă: înălțimea se reglează la fața locului, dedesubt intră mortar.

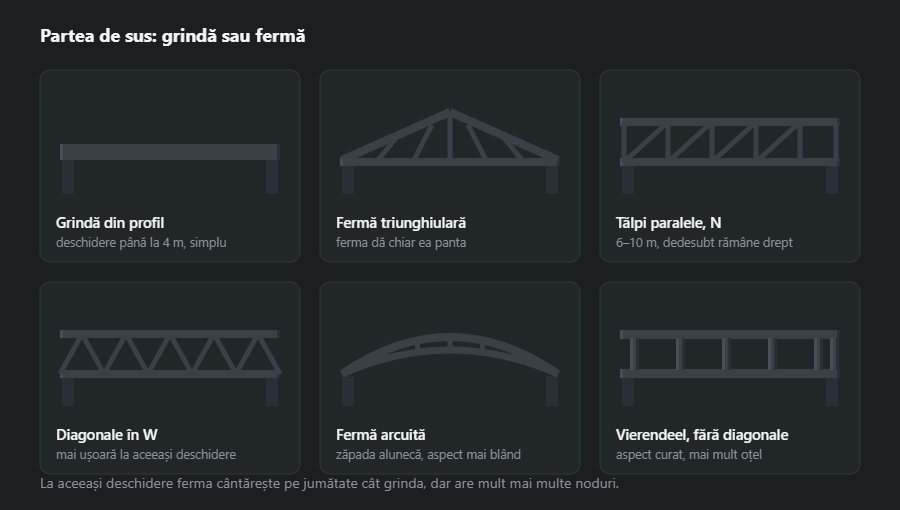

Sus: grindă sau fermă
Până la patru metri deschidere nu e nimic de discutat: o grindă din profil e mai simplă și mai ieftină. De acolo încolo câștigă ferma: la aceeași deschidere cântărește pe jumătate, deci se ușurează și stâlpii de dedesubt. Se plătește în noduri, iar fiecare nod înseamnă tăiat, potrivit și sudat.
Ferma triunghiulară dă panta singură, deci nu are nevoie de stâlpi cu înălțimi diferite. Cea cu tălpi paralele lasă intradosul drept, ceea ce contează când se vede de dedesubt și se vrea o linie curată. Cea arcuită e pentru policarbonat: placa se îndoaie pe arc și nu suportă o frângere.

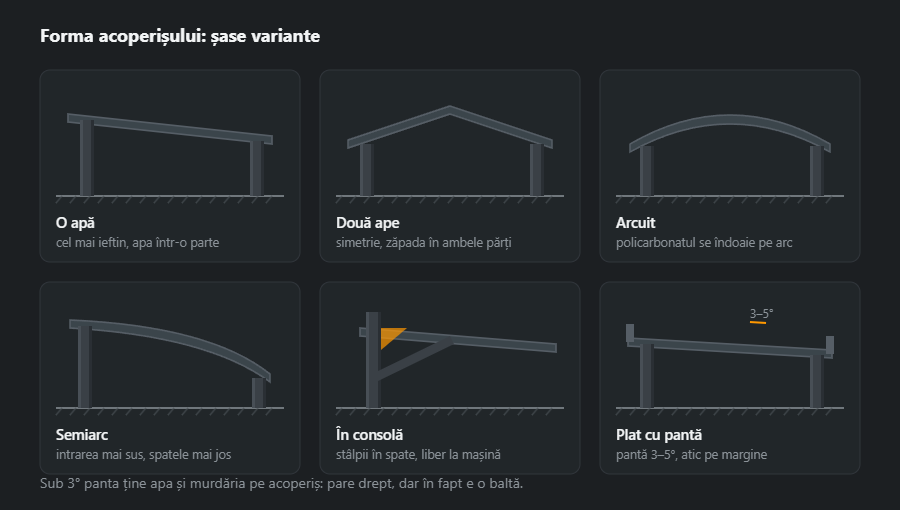

Forma acoperișului
Carportul în consolă stă deoparte: ambii stâlpi se retrag în spate, iar în fața mașinii nu mai rămâne nimic de care să se lovească o portieră. Se plătește în oțel, fiindcă o consolă lucrează la încovoiere și secțiunea crește. Cel plat cu pantă își are locul unde carportul se lipește de casă și nu trebuie să se certe cu acoperișul ei; pe margine merge un atic, iar apa pleacă prin burlan.

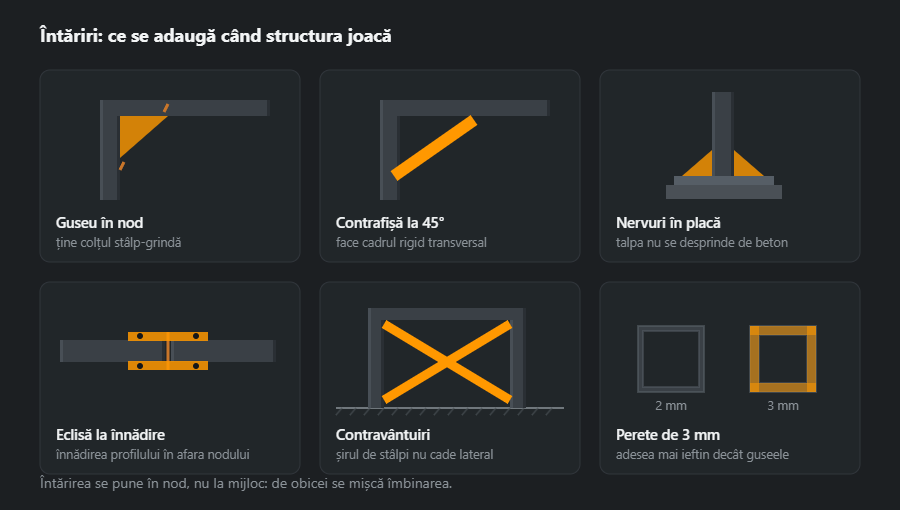

Întăriri: ce se adaugă când lucrează
Un carport care se mișcă în vânt aproape niciodată nu se încovoaie la mijlocul deschiderii: se mișcă îmbinarea. De aceea întărirea intră în nod.
Uneori răspunsul ieftin nu e guseul, ci un milimetru în plus la perete: 100×100×3 și 100×100×4 se despart la preț mai puțin decât costă o duzină de gusee cu tăiere și polizare. Socoteala aceasta se face înainte de debitare, nu după.

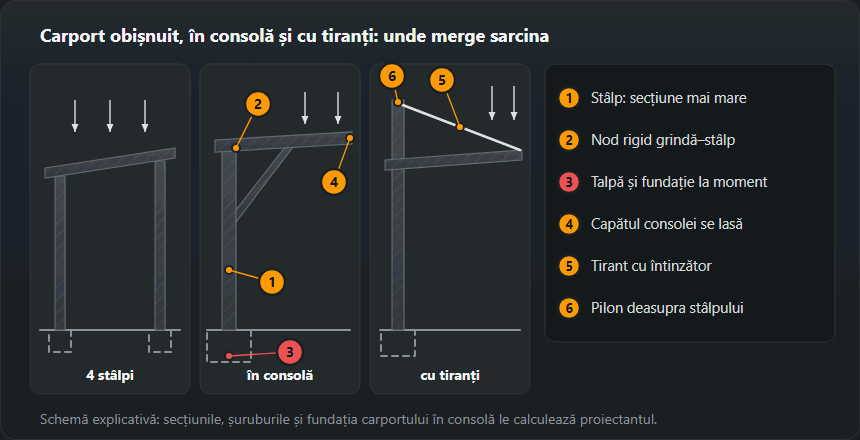

Carportul în consolă: cum este construit
La carportul în consolă stâlpii stau pe un singur rând în spate, iar grinzile acoperișului ies în față fără reazem. În fața mașinii nu rămâne nimic — niciun stâlp de care să lovești portiera, nicio piedică la dezăpezirea aleii. Prețul acestui confort este mecanic: ce duc la un carport obișnuit stâlpii din față, aici preia încovoierea. Momentul din zăpada de la capătul consolei coboară în nodul grindă–stâlp, apoi de-a lungul stâlpului în talpă și în fundație, care trebuie să reziste la răsturnare.
- Stâlpul — secțiune mai mare decât la un carport pe patru stâlpi cu același acoperiș; des un profil I sau o țeavă rectangulară așezată cu latura lungă în planul încovoierii.
- Nodul grindă–stâlp — rigid: placă de capăt cu șuruburi sau sudură cu rigidizări. Articulația care ajunge la un carport obișnuit înseamnă aici un acoperiș care se lasă.
- Talpa și fundația — mai multe ancore și mai depărtate, placă de bază mai groasă, bloc de beton mai masiv. Piloții înșurubați se folosesc doar când producătorul le dă capacitatea la moment.
- Varianta cu tiranți — deasupra stâlpului se ridică un pilon scurt, iar de la el până la capătul consolei merge o bară cu întinzător. Încovoierea devine întindere în bară, iar grinda poate fi mai ușoară. Tirantul lucrează doar la întindere: la sucțiunea vântului se destinde și tot momentul revine pe grindă, așa că și această variantă o calculează proiectantul.
Carportul în consolă este o structură sub sarcină fără rezerva unui al doilea rând de stâlpi. Secțiunile stâlpului și grinzii, șuruburile și fundația le dă proiectul inginerului; pagina aceasta explică din ce se compune și unde sunt punctele slabe.
Din ce profile se face un carport și de ce
Stâlpii și grinzile se fac din țeavă rectangulară. Țeava pătrată are aceeași rigiditate în ambele direcții, nu are tălpi pe care să se strângă apă și frunze și se vopsește ușor pe tot perimetrul. Masa pe metru se ia din tabel, nu din memorie:
- 100×100×4 — 11,7 kg/m, cel mai des stâlp de carport pentru una-două mașini;
- 100×100×5 — 14,4 kg/m, când în loc de gusee se preferă un perete mai gros;
- 120×60×4 — 10,5 kg/m, grinda longitudinală pusă pe cant;
- 60×40×3 — 4,25 kg/m, pane sub tablă și contrafișe;
- IPE 160 — 15,8 kg/m, când consola e lungă și e nevoie de o grindă înaltă.
Țeava rectangulară se pune cu latura lungă vertical: la aceeași masă, grinda pe cant se deformează vizibil mai puțin decât culcată. Profilul I este mai rigid pe kilogram într-un plan, dar are tălpi deschise de vopsit pe ambele fețe și cere capace acolo unde întâlnește țeava. Tabelele complete de mase — calculatorul de țevi și profile și masa profilelor IPE.
Noduri și suduri: ce cusătură se pune
Cea mai solicitată sudură a carportului este stâlpul pe placa de bază. Grosimea cusăturii o limitează piesa mai subțire — aici peretele țevii. La perete de 4 mm limita rezonabilă de sus este 0,7·4 = 2,8 mm, iar cea mai mică cusătură pe care EN 1993-1-8 o recunoaște ca portantă este a3 (latura z ≈ 4,2 mm). Fereastra e îngustă: stâlpul se sudează cu a3 pe tot perimetrul, iar o îmbinare mai puternică se obține cu perete mai gros (0,7·5 = 3,5 mm la 100×100×5) sau cu rigidizări, nu cu o cusătură mai mare. Conversia a ↔ z și avertismentele le arată calculatorul cusăturii de colț.
Metal depus e puțin: șase stâlpi 100×100 înseamnă 2,4 m de cusătură a3, adică circa 0,19 kg la 0,078 kg/m. Scumpă nu e depunerea, ci pregătirea: capătul țevii tăiat drept, placa curată și un rost care permite pătrunderea la rădăcină.
- Cusături continue, fără întreruperi — sudura intermitentă pe profil închis lasă fante prin care apa intră înăuntru.
- Capac pe vârful stâlpului — fără el apa se adună în țeavă, iarna îngheață și umflă pereții.
- Găuri pentru zincare — cadrul trimis la zincare termică are nevoie de găuri de aerisire și scurgere în fiecare tronson închis (EN ISO 14713-2); detalii în articolul despre sudarea țevii rectangulare.
Ordinea execuției și a montajului
- Măsurătoare și schiță — dimensiunile reale ale locului, panta terenului, pe unde merge jgheabul și unde se scurge apa.
- Lista de materiale și debitarea — pozițiile, masa, planul de tăiere a barelor; abia apoi comanda de oțel.
- Tăiere și pregătire — lungimile din plan, plăcile de bază cu găuri pentru ancore, capacele.
- Sudarea cadrelor pe masă plană — prindere în puncte, măsurarea diagonalelor, abia apoi sudura finală; după răcire se măsoară din nou.
- Protecția — zinc sau vopsea înainte ca structura să plece pe șantier; în atelier vopseaua iese uniformă și se usucă în condiții controlate.
- Fundațiile — tălpile sau ancorele se fac din timp; betonul are nevoie de circa o săptămână până să fie încărcat.
- Montajul — stâlpi, aliniere cu adaosuri, grinzi, pane, contrafișe, la final învelitoarea și accesoriile. Zgârieturile din montaj se acoperă cu zinc la rece.
Sudarea carportului durează în atelier circa o săptămână, email-ul se usucă trei-cinci zile, iar cel mai mult ține aprobarea schiței. Tot calendarul este în articolul cum se comandă.
Protecția împotriva coroziunii
Carportul stă în ploaie tot anul, așa că vârsta lui o hotărăște mai des protecția decât secțiunea. Durata se socotește până la primul strat de rugină: grund cu email 3–5 ani, vopsire în câmp electrostatic 7–10, zincare termică peste 25, zinc cu polimer peste 30 de ani. Zincul termic protejează și interiorul țevii, unde pensula nu ajunge. Cel mai repede ruginește baza stâlpului — contactul cu betonul, unde stă apa și sarea de pe alee; o placă de bază deasupra nivelului terenului rezistă de regulă mai mult decât un stâlp betonat în pământ.
Greșeli tipice
- Pantă sub 3° — acoperișul pare drept, dar pe tablă stă apa și murdăria.
- Talpă pe ancore într-o șapă subțire — e nevoie de o placă de la 150 mm, altfel ancora smulge betonul.
- Lipsa contravântuirilor — rândul de stâlpi se culcă pe o parte la vânt în lungul carportului.
- „z6” în loc de „a6” — latura confundată cu grosimea de calcul dă o cusătură cu circa 30 % mai slabă.
- Țevi sudate etanș pentru zincare — în baie pot exploda.
- Carport în consolă pe talpă obișnuită — fundația dimensionată ca pentru un stâlp comprimat, nu pentru moment, se înclină în timp.
Cum se calculează materialele: exemplu 3×6 m
Carport cu o pantă, 3×6 m, pe trei perechi de stâlpi (deschiderea grinzii 3 m, în domeniul unei grinzi din profil). Stâlpii din față sunt cu 20 cm mai înalți decât cei din spate: pe lățimea de 3 m asta dă o pantă de circa 4°. Setul este un exemplu de calcul al masei, nu un proiect — secțiunile pentru o încărcare anume le alege proiectantul.
| Element | Profil | Lungime, m | Buc. | kg/m | kg |
|---|---|---|---|---|---|
| Stâlp față | 100×100×4 | 2,70 | 3 | 11,7 | 94,8 |
| Stâlp spate | 100×100×4 | 2,50 | 3 | 11,7 | 87,8 |
| Grindă longitudinală | 120×60×4 | 6,00 | 2 | 10,5 | 126,0 |
| Pană | 60×40×3 | 3,40 | 7 | 4,25 | 101,1 |
| Contrafișă | 60×40×3 | 0,80 | 8 | 4,25 | 27,2 |
| Total | 436,9 | ||||
| Cu adaos 5 % | 459 | ||||
Ies 437 kg net și 459 kg cu adaos de 5 % — la fel arată calculatorul listei de materiale, în care mai adaugi plăcile de bază și ancorele. Înainte de comandă merită trecute panele prin planul de debitare: dintr-o bară de 6 m iese o pană de 3,4 m și 2,6 m de rest. De aceea contrafișele sunt aici din același profil — din trei resturi se taie toate opt de câte 0,8 m și nu mai trebuie cumpărate bare separate pentru ele. A doua capcană: două bucăți de 3000 mm nu încap într-o bară de 6000 mm, pentru că pânza mănâncă circa 3 mm la fiecare tăietură — o pană de 2995 mm rezolvă problema.
Ce urmează
Dacă acest carport se lipește de casă și trebuie să acopere intrarea, vedeți copertinele de intrare: aceeași chestiune a prinderii în perete, doar că sarcina ajunge în două puncte. Dacă mai târziu se închide cu pereți, devine un garaj, iar aerisirea trebuie gândită dinainte. Prețul, termenele, acoperirea și ancorele sunt în cum se comandă.
Întrebări frecvente
Cât costă un carport pentru o mașină?
Prețul se adună din șase părți: oțelul înseamnă cam o treime, apoi debitarea și îndoirea, sudura și asamblarea în atelier, acoperirea, montajul și transportul. De aceea țeava cumpărată de dumneavoastră aproape că nu mișcă devizul: schimbă doar prima treime. Defalcarea este în cum se comandă.
Se poate face un carport fără beton?
Da, pe piloți elicoidali. Lucrează imediat după înșurubare, nu cer o săptămână de întărire și suportă mai bine terenul care îngheață și se umflă. Betonarea rămâne mai ieftină la material, dar cere așteptare și coborâre sub adâncimea de îngheț — la Varșovia 0,9–1,2 m.
Ce pantă trebuie să aibă un carport?
Nu mai puțin de 3°, iar în practică 3–5°. O pantă mai mică pare dreaptă la privire, dar apa și murdăria rămân pe acoperiș, iar iarna li se adaugă gheața. Panta o dă fie ferma însăși, fie stâlpi din față și din spate cu înălțimi diferite.
Policarbonat sau tablă cutată?
Policarbonatul lasă lumina să treacă și se îndoaie pe arc, așa că merge la carporturi arcuite și cu semiarc. Tabla e mai ieftină, mai rigidă și nu se îngălbenește, dar dedesubt e întuneric și zgomot la ploaie. Pentru o mașină se ia de obicei tablă; lângă o casă cu ferestre spre curte, policarbonat.
Carportul în consolă — prin ce diferă de cel obișnuit și la ce să fii atent?
Stâlpii stau doar în spate, iar acoperișul iese în față ca un raft. Consola lucrează la încovoiere, așa că tot momentul coboară în stâlp și în fundație: talpa trebuie mai mare sau mai adâncă, ancorele mai multe și mai depărtate, iar secțiunea stâlpului și a grinzii crește. Varianta cu tiranți trece o parte din încărcare pe bare întinse. Dimensiunile unui astfel de carport le alege proiectantul — carportul în consolă nu are „rezerva” stâlpilor din față.
Cât oțel intră într-un carport de 3×6 m?
În exemplul de pe această pagină — șase stâlpi 100×100×4, două grinzi 120×60×4 de câte 6 m, șapte pane 60×40×3 și opt contrafișe — ies circa 440 kg net și circa 460 kg cu adaos de 5 % pentru tăiere. Fără plăci, ancore și învelitoare. Setul tău îl calculează calculatorul de listă de materiale: dă masa fiecărei poziții și totalul.
Ce cusătură se pune la stâlpul carportului?
La perete de 4 mm regula „a cel mult 0,7 din grosime” dă 2,8 mm, iar cea mai mică cusătură portantă după EN 1993-1-8 este a3 (latura în jur de 4,2 mm). De aceea stâlpul se sudează de placa de bază cu a3 pe tot perimetrul, fără întreruperi. Când proiectantul are nevoie de o îmbinare mai puternică, se mărește peretele profilului sau se pun rigidizări, nu grosimea cusăturii.
