Wiaty stalowe

Wiata wygląda prosto: cztery słupy i dach. Ale to właśnie w niej najczęściej oszczędza się na tym, czego potem nie da się poprawić — na głębokości posadowienia, na przekroju słupa i na spadku dachu. Rozłóżmy ją na węzły w takiej kolejności, w jakiej liczy się ją w hali.

6:12

Wiata w całości

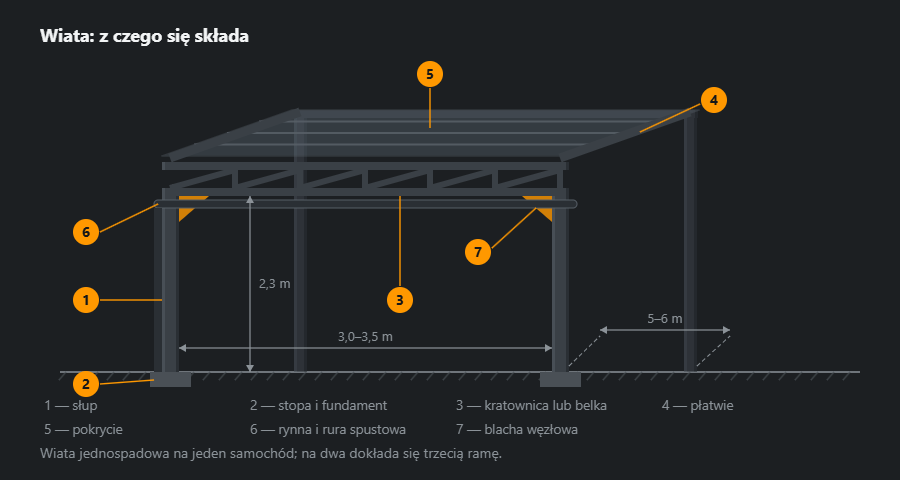

Wiata jednospadowa na jedno auto to dwa słupy przednie i dwa tylne, nośna kratownica po krawędzi przedniej, płatwie w poprzek i pokrycie na nich. Obciążenie idzie z góry na dół: śnieg kładzie się na pokryciu, pokrycie oddaje je płatwiom, płatwie kratownicy, kratownica słupom, słupy fundamentowi. Najsłabsze ogniwo tego łańcucha decyduje o całej konstrukcji — i zwykle nie jest tym, na co się patrzy.

Pobierz schemat: SVG · PNG

Wymiary nie biorą się z estetyki. Szerokość 3,0–3,5 m to auto plus otwarte drzwi, długość 5–6 m to auto plus miejsce, by je obejść z przodu, a 2,3 m w świetle to osobówka z bagażnikiem dachowym. Na dwa auta nie robi się szerszej wiaty, tylko dokłada trzecią ramę albo kratownicę o większej rozpiętości.

Słupy: sześć wariantów

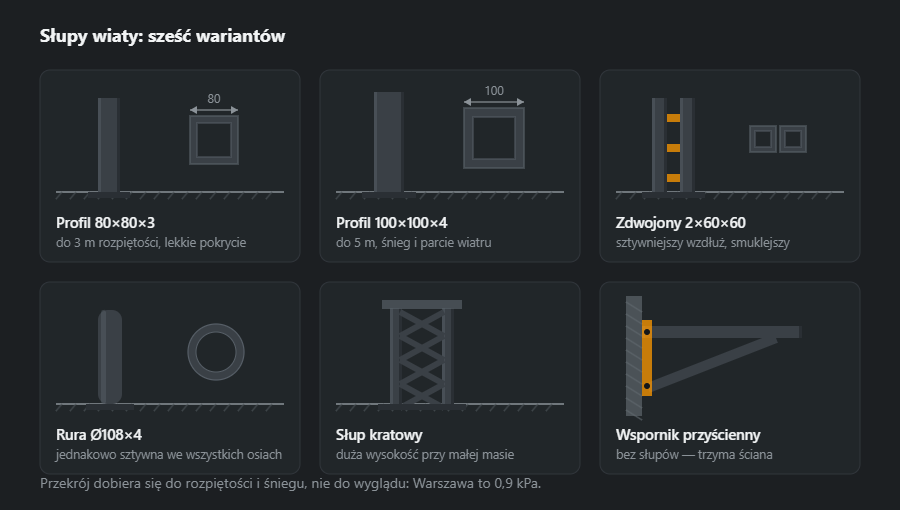

Przekrój słupa wybiera się według rozpiętości i obciążenia śniegiem. Dla Warszawy charakterystyczne obciążenie śniegiem gruntu to 0,9 kPa (strefa 2 wg PN-EN 1991-1-3), czyli około 90 kg na metr kwadratowy — na rzucie wiaty 3×6 m to ponad półtorej tony, zanim konstruktor doliczy współczynniki. Przekrój i rozpiętość dobiera obliczenie pod śnieg i wiatr w danej lokalizacji; w małych wiatach najczęściej spotyka się profile 80×80×4 (9,22 kg/m) i 100×100×4.

Pobierz schemat: SVG · PNG

Dwa warianty z tego rzędu rozwiązują nie problem wytrzymałości, tylko miejsca. Wspornik przyścienny eliminuje przednie słupy w całości — wiata wisi na ścianie domu i nie ma o co uderzyć drzwiami. Słup kratowy przydaje się tam, gdzie wysokość jest duża, a masę chce się utrzymać: składa się z cienkich rur i pracuje jak kratownica postawiona na sztorc.

Jak słup trzyma się gruntu

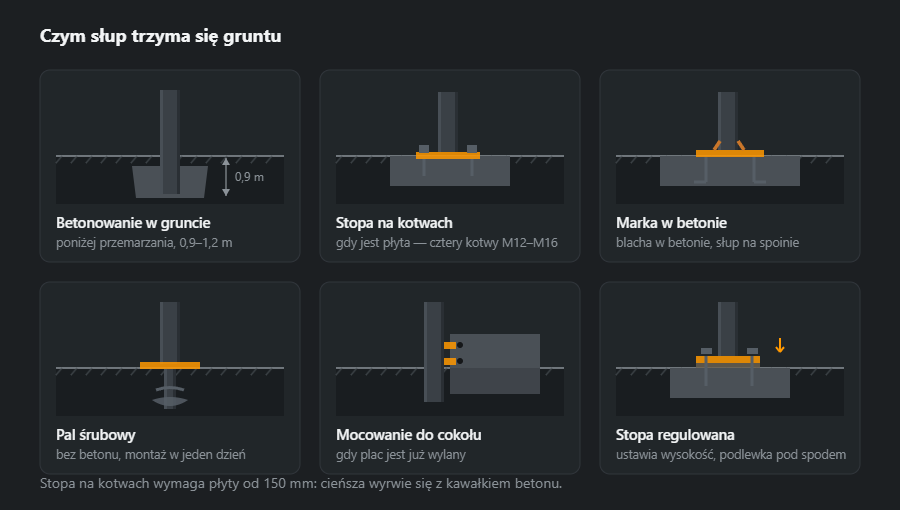

To najdroższy węzeł do poprawiania: przerobić go po montażu znaczy rozebrać całą wiatę. Wybór idzie za tym, co już jest na działce.

Pobierz schemat: SVG · PNG

• Betonowanie w gruncie — najtańsze materiałowo, ale poniżej przemarzania i z tygodniem czekania.
• Fundament śrubowy — bez betonu i bez czekania, dobrze znosi wysadziny; stawia się w jeden dzień.
• Stopa na kotwach — gdy plac jest już wylany. Płyta musi być prawdziwa, od 150 mm, a nie wylewką wyrównawczą.
• Stopa regulowana — gdy plac ma spadek: wysokość ustawia się na miejscu, pod spodem idzie podlewka.

Góra: belka czy kratownica

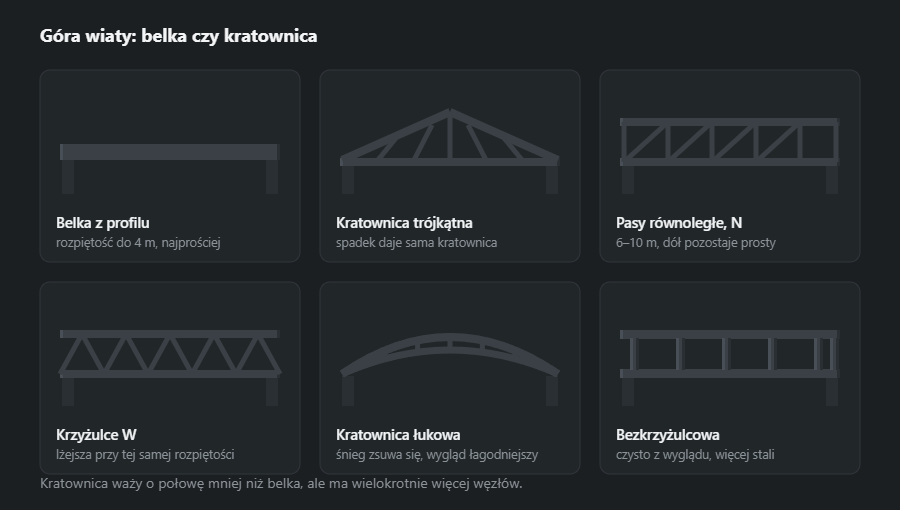

Do czterech metrów rozpiętości nie ma o co się spierać — belka z profilu jest prostsza i tańsza w wykonaniu. Dalej zaczyna wygrywać kratownica: przy tej samej rozpiętości waży o połowę mniej, więc lżejsze są też słupy pod nią. Płaci się za to liczbą węzłów, a każdy węzeł to cięcie, dopasowanie i spawanie.

Pobierz schemat: SVG · PNG

Kratownica trójkątna sama zadaje spadek, więc nie potrzeba pod nią słupów o różnej wysokości. Kratownica o pasach równoległych zostawia dół prosty — to ważne, gdy spod wiaty widać sufit i chce się czystej linii. Łukowa jest dla poliwęglanu: gnie się on po łuku i nie znosi załamania.

Kształt dachu

Pobierz schemat: SVG · PNG

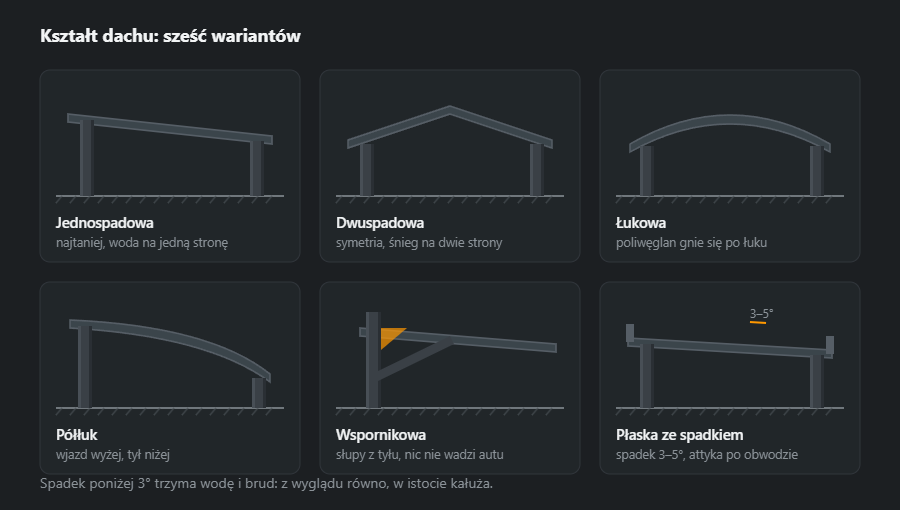

Wiata wspornikowa stoi osobno od reszty: oba słupy cofnięte są do tyłu i przed autem nie zostaje nic, o co można zahaczyć. Płaci się za to stalą — wspornik pracuje na zginanie i przekrój rośnie. Dach płaski ze spadkiem robi się tam, gdzie wiata przylega do domu i nie powinna konkurować z jego dachem; po krawędzi idzie attyka, a wodę odprowadza się rurą.

Usztywnienia: co się dokłada, gdy konstrukcja pracuje

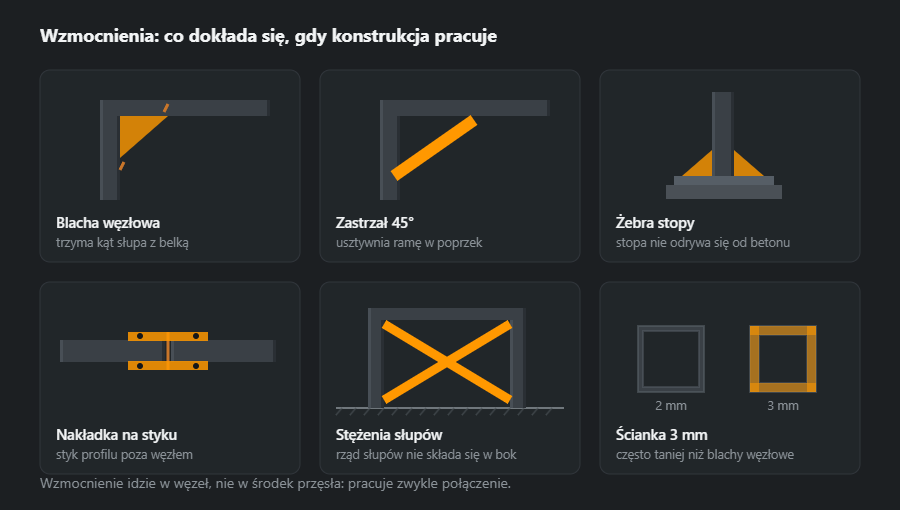

Wiata, która „chodzi” na wietrze, prawie nigdy nie gnie się w połowie elementu — rusza się połączenie. Dlatego usztywnienie wstawia się w węzeł.

Pobierz schemat: SVG · PNG

Czasem taniej wychodzi nie blacha węzłowa, a dodatkowy milimetr ścianki: rura 100×100×3 i 100×100×4 różnią się ceną mniej, niż kosztuje dziesięć blach z cięciem i szlifowaniem. Warto to policzyć przed rozkrojem, nie po.

Wiata wspornikowa: jak jest zbudowana

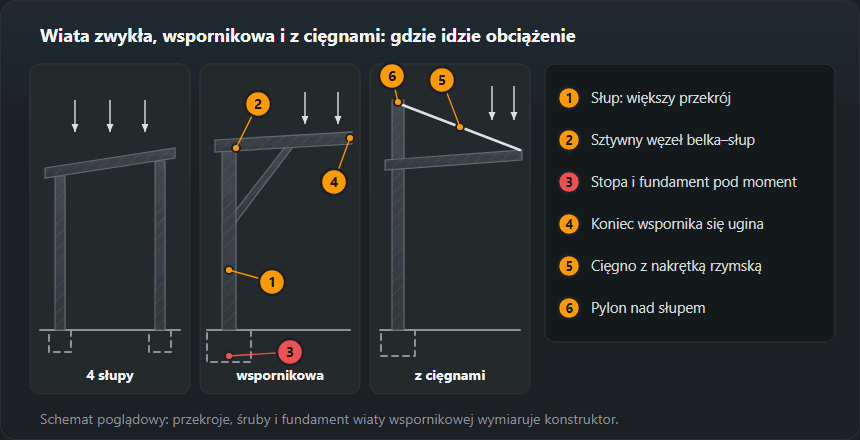

W wiacie wspornikowej słupy stoją w jednym rzędzie z tyłu, a belki dachu wysuwają się do przodu bez podpory. Przed autem nie ma nic — ani słupa, o który zahaczy się drzwiami, ani przeszkody przy odśnieżaniu podjazdu. Cena tej wygody jest mechaniczna: to, co w zwykłej wiacie niosą przednie słupy, tu przenosi zginanie. Moment od śniegu na końcu wspornika schodzi do węzła belka–słup, dalej wzdłuż słupa do stopy i do fundamentu, który musi się oprzeć przewróceniu.

• Słup — większy przekrój niż w wiacie czterosłupowej przy tym samym dachu; często dwuteownik albo rura prostokątna ustawiona dłuższym bokiem w płaszczyźnie zginania.
• Węzeł belka–słup — sztywny: blacha czołowa ze śrubami albo spoina z żebrami. Przegub, który w zwykłej wiacie wystarczy, tu oznacza, że dach opada.
• Stopa i fundament — więcej kotew w większym rozstawie, grubsza blacha podstawy, masywniejsza stopa betonowa. Fundament śrubowy stosuje się tylko wtedy, gdy producent podaje dla niego nośność na moment.
• Wariant z cięgnami — nad słupem wypuszcza się krótki pylon, a od niego do końca wspornika idzie pręt z nakrętką rzymską. Zginanie zamienia się w rozciąganie pręta, więc belka może być lżejsza. Pręt pracuje tylko na rozciąganie: przy ssaniu wiatru wiotczeje i cały moment wraca na belkę, dlatego ten wariant też liczy konstruktor.

Pobierz schemat: SVG · PNG

Wiata wspornikowa to konstrukcja pod obciążeniem bez rezerwy w postaci drugiego rzędu słupów. Wymiary słupa, belki, śrub i fundamentu podaje projekt konstruktora; ta strona tłumaczy, z czego się składa i gdzie są słabe miejsca.

Z jakich profili robi się wiatę i dlaczego

Słupy i belki robi się z profili zamkniętych. Rura kwadratowa ma tę samą sztywność w obu kierunkach, nie ma półek, na których zbiera się woda i liście, a jej obwód łatwo pomalować. Masę metra bierze się z tabeli, nie z pamięci:

• 100×100×4 — 11,7 kg/m, najczęstszy słup wiaty na jedno-dwa auta;
• 100×100×5 — 14,4 kg/m, gdy zamiast blach węzłowych woli się grubszą ściankę;
• 120×60×4 — 10,5 kg/m, belka podłużna ustawiona na sztorc;
• 60×40×3 — 4,25 kg/m, płatwie pod blachę i zastrzały;
• IPE 160 — 15,8 kg/m, gdy wspornik jest długi i potrzebna jest wysoka belka.

Profil prostokątny ustawia się dłuższym bokiem pionowo: przy tej samej masie belka stojąca ugina się wyraźnie mniej niż leżąca. Dwuteownik jest sztywniejszy na kilogram w jednej płaszczyźnie, ale ma otwarte półki do malowania z obu stron i potrzebuje zaślepek w miejscach styku z rurą. Pełne tabele mas — kalkulator profili zamkniętych i masa dwuteownika.

Węzły i spoiny: jaką spoinę kłaść

Najbardziej obciążona spoina wiaty to połączenie słupa z blachą podstawy. Grubość spoiny ogranicza cieńszy element — tu ścianka rury. Przy ściance 4 mm górna rozsądna granica to 0,7·4 = 2,8 mm, a najmniejsza spoina, którą EN 1993-1-8 uznaje za nośną, to a3 (ramię z ≈ 4,2 mm). Okno jest więc wąskie: słup spawa się spoiną a3 dookoła całego obwodu, a mocniejszy węzeł uzyskuje się grubszą ścianką (0,7·5 = 3,5 mm dla 100×100×5) albo żebrami, nie większą spoiną. Przeliczenie a ↔ z i ostrzeżenia pokaże kalkulator spoiny pachwinowej.

Stopiwa jest mało: sześć słupów 100×100 to 2,4 m spoiny a3, czyli około 0,19 kg metalu przy 0,078 kg/m. Drogie jest nie stopiwo, tylko przygotowanie: równo ucięty koniec rury, czysta blacha i szczelina, która pozwala przetopić grań.

• Spoiny ciągłe, bez przerw — spoina przerywana na profilu zamkniętym zostawia szczeliny, przez które woda wchodzi do środka.
• Zaślepka na górze słupa — bez niej woda zbiera się w rurze, zimą zamarza i rozpiera ścianki.
• Otwory przy cynkowaniu — rama oddawana do cynku ogniowego potrzebuje otworów odpowietrzających i spustowych w każdym zamkniętym odcinku (EN ISO 14713-2); szczegóły w artykule o spawaniu profili zamkniętych.

Kolejność wykonania i montażu

1. Pomiar i szkic — rzeczywiste wymiary placu, spadek terenu, położenie rynny i miejsce odpływu wody.
2. Zestawienie i rozkrój — lista pozycji, masa, plan cięcia sztang; dopiero potem zamówienie stali.
3. Cięcie i przygotowanie — długości z rozkroju, blachy podstawy z otworami na kotwy, zaślepki.
4. Spawanie ram na płaskim stole — sczepiać, zmierzyć przekątne, dopiero potem spawać na gotowo; po ostygnięciu zmierzyć jeszcze raz.
5. Powłoka — cynk albo farba, zanim konstrukcja pojedzie na miejsce; malowanie w hali jest równe i schnie w kontrolowanych warunkach.
6. Fundamenty — stopy lub kotwy wykonuje się zawczasu; beton potrzebuje około tygodnia, zanim przyjmie obciążenie.
7. Montaż — słupy, poziomowanie podkładkami, belki, płatwie, zastrzały, na końcu pokrycie i obróbki. Uszkodzenia powłoki po montażu zaprawia się cynkiem na zimno.

Samo spawanie wiaty zajmuje w hali około tygodnia, schnięcie emalii — trzy do pięciu dni, a najdłużej trwa uzgodnienie szkicu. Pełny przebieg terminów jest w artykule jak zamawiać.

Ochrona przed korozją

Wiata stoi na deszczu przez cały rok, więc to powłoka, a nie przekrój, najczęściej decyduje o jej wieku. Trwałość liczy się do pierwszego nalotu rdzy: grunt z emalią to 3–5 lat, malowanie proszkowe 7–10, cynk ogniowy ponad 25, cynk z polimerem ponad 30 lat. Cynk ogniowy chroni też wnętrze rury, do którego pędzel nie dotrze. Najszybciej rdzewieje dół słupa — styk z betonem, gdzie stoi woda i sól z podjazdu; blacha podstawy nad poziomem terenu wytrzymuje zwykle dłużej niż słup zabetonowany w gruncie.

Typowe błędy

• Spadek poniżej 3° — dach wygląda równo, a na blasze stoi woda i brud.
• Stopa na kotwach na cienkiej wylewce — potrzebna płyta od 150 mm, inaczej kotwa wyrywa beton.
• Brak stężeń — rząd słupów składa się na bok przy wietrze wzdłuż wiaty.
• „Z6” zamiast „a6” — ramię pomylone z grubością obliczeniową daje spoinę o około 30 % słabszą.
• Szczelnie zaspawane profile do cynkowania — w kąpieli grożą rozsadzeniem.
• Wiata wspornikowa na zwykłej stopie — fundament dobrany jak pod słup ściskany, a nie pod moment, przechyla się z czasem.

Jak policzyć materiały: przykład 3×6 m

Wiata jednospadowa 3×6 m na trzech parach słupów (rozpiętość belki 3 m, co mieści się w zakresie belki z profilu). Przednie słupy są o 20 cm wyższe od tylnych: na szerokości 3 m daje to spadek około 4°. Zestaw jest przykładem liczenia masy, a nie projektem — przekroje pod konkretne obciążenie dobiera konstruktor.

Wychodzi 437 kg netto i 459 kg z zapasem 5 % — tyle samo pokaże kalkulator zestawienia materiałów, w którym dopiszesz jeszcze blachy podstawy i kotwy. Przed zamówieniem warto puścić płatwie przez rozkrój profili: z 6-metrowej sztangi wychodzi jedna płatew 3,4 m i 2,6 m zrzynu. Dlatego zastrzały są tu z tego samego profilu — z trzech zrzynów wytnie się wszystkie osiem po 0,8 m i nie trzeba kupować dla nich osobnych sztang. Druga pułapka: dwa odcinki po 3000 mm nie zmieszczą się w sztandze 6000 mm, bo piła zjada około 3 mm na każdym cięciu — płatew 2995 mm rozwiązuje sprawę.

Co dalej

Jeśli wiata dostawiana jest do domu i ma zakryć wejście — zobacz daszki nad wejściem: tam jest to samo pytanie o kotwienie w ścianie, tylko obciążenie schodzi w dwa punkty. Jeśli wiatę z czasem zabuduje się ścianami, to już garaż — i o wentylacji trzeba pomyśleć wcześniej. Cena, terminy, powłoka i kotwy są w artykule jak zamawiać.
