Jak spawać profil zamknięty: rama, brama, szkielet

Profil od 20×20 do 60×40 to najpopularniejszy materiał w warsztacie: bramy, furtki, wiaty, stoły, szklarnie. Główna trudność nie tkwi w spoinie, tylko w tym, żeby po spawaniu rama pozostała prostokątna.

Krótka odpowiedź

Prąd dobiera się do ścianki, nie do gabarytu profilu. Półautomatem przy ściance 2,0 mm — 90–110, 3,0 mm — 120–140 A, elektrodą przy ściance 2,0 mm — 70–90, 3,0 mm — 90–120 A. Narożniki sczepia się na krzyż, inaczej ramę wykręci.

Parametry wg ścianki

Ścianka 1,2–1,5 mm to cienka blacha ze wszystkimi jej cechami: zabiegi przeciw przepaleniom omawiamy w artykule o cienkiej blasze.

Złożenie to połowa wyniku

1. Cięcie na wymiar. Pod 90° do styku doczołowego, pod 45° do ramki „na ucios”. Skośne cięcie daje klinowy odstęp, który potem się przepala.
2. Zadziory usunąć. Po szlifierce zostaje krawędź, przez którą elementy nie zejdą się szczelnie.
3. Składać na płycie. Równa podstawa i kątownik to nie luksus. Przekątne ramy mierzy się miarką przed sczepieniem: różnica powyżej 2 mm na metr oznacza, że rama jest już złożona krzywo.
4. Docisnąć ściskami. Profil łatwo odchodzi przy pierwszym nagrzaniu.

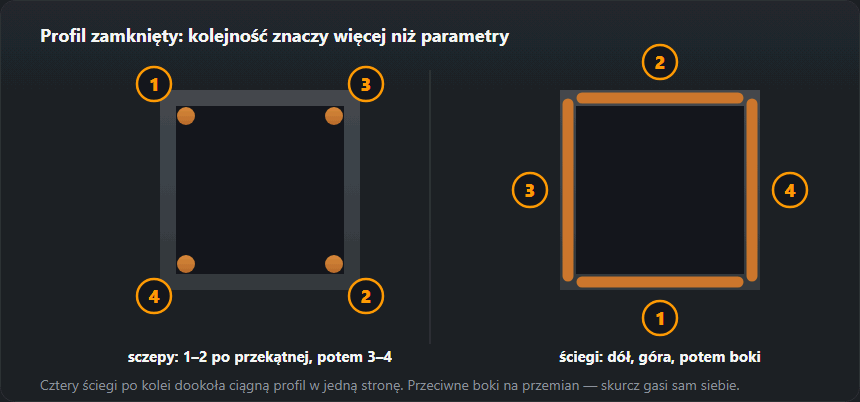

Kolejność spoin

Pobierz schemat: SVG · PNG

To ona rozstrzyga, czy ramę skręci. Metal ściąga się w stronę stygnącej spoiny, więc ciepło trzeba rozkładać.

1. Sczepienia w narożach na krzyż: pierwsze naroże, przeciwległe, potem dwa pozostałe.
2. Sprawdzić przekątne, w razie potrzeby podbić gumowym młotkiem.
3. Spawać krótkimi odcinkami, przechodząc między różnymi narożami, a nie po kolei dookoła.
4. Na przeciwległych bokach prowadzić spoiny w przeciwnych kierunkach.
5. Dać ramie ostygnąć na płycie pod dociskiem, nie zdejmować jej gorącej.

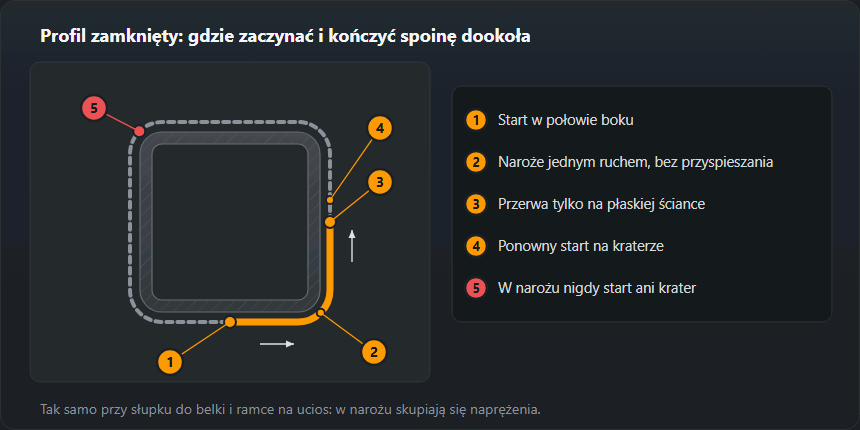

Naroża i styki

W narożu skupiają się naprężenia, więc to najgorsze miejsce na początek spoiny albo krater końcowy — tam zaczynają się wady i pęknięcia. Materiały ESDEP o węzłach z rur prostokątnych (oparte na pracach CIDECT) każą zaczynać spawanie w połowie boku, bo start w narożu obniża wytrzymałość zmęczeniową. Dlatego zaczyna się na płaskiej ściance, przez naroże przechodzi jednym równym ruchem, bez przyspieszania, i kończy na następnej ściance. Jeśli trzeba przełożyć ręce, przerywa się na płaskiej ściance, nie w narożu, i zaczyna ponownie na kraterze.

Typowe błędy

Masę gotowej konstrukcji i to, czy podniesie ją dwóch ludzi, oszacujesz w kalkulatorze masy metalu: jest tam profil zamknięty z przeliczeniem wg ścianki.

Przykład: skrzydło bramy 3000×1500 mm

Rama z profilu 60×40×3 łączona na ucios, w środku jedna poprzeczka 40×40×2 dospawana doczołowo do słupków. Liczymy z tych samych tabel, na których stoją kalkulator masy i tabela parametrów wyżej:

• Materiał. Rama to 9,0 m profilu po 4,25 kg/m, czyli 38,3 kg; poprzeczka 2,92 m po 2,31 kg/m — 6,7 kg. Razem około 45 kg bez wypełnienia, zawiasów i zamka: dwie osoby to podniosą, ale zawiasy i słupek muszą to udźwignąć z dźwignią na całej szerokości.
• Długość spoin. Każde naroże na ucios to obwód przekroju 60×40, razem 800 mm na cztery naroża, plus 320 mm na dwa końce poprzeczki. W sumie 1,12 m spoiny — to mało, więc czas idzie na cięcie, składanie i pilnowanie przekątnych, a nie na samo spawanie.
• Nastawy. Naroża ramy (ścianka 3 mm): drut 0,8–1,0 mm, 120–140 A, 19–21 V albo elektroda 3,2 mm, 90–120 A. Poprzeczka (ścianka 2 mm) wymaga zejścia na 90–110 A i 17–19 V albo elektrodę 2,5 mm, 70–90 A. Kto zostawi nastawy od ramy, przepali ściankę poprzeczki na pierwszym centymetrze.

Kolejność dla tego skrzydła: cztery naroża sczepione na krzyż, kontrola przekątnych, poprzeczka sczepiona z obu stron, znowu przekątne. Potem spoiny naroży parami po przekątnej, a poprzeczkę na końcu — jej spoiny są najkrótsze i najmniej ciągną.

Ten sam profil zamknięty pracuje w gotowych projektach z rozkrojem i listą detali — ogrodzenie, daszek nad drzwiami i schody metalowe; wszystkie takie kalkulatory zebrane są na stronie kalkulatory projektów.

Cienki profil do grubego elementu

Najczęstsze połączenie w praktyce to nie profil z takim samym profilem, tylko profil 2 mm do słupka 3 mm, do płaskownika zawiasu albo do blachy stopy. Zasada jest jedna: nastawy dobiera się do cieńszej ścianki, a łuk kieruje na grubszy element. Grubszy przyjmie ciepło bez przepalenia i odprowadzi je, a jeziorko samo spłynie na cienką ściankę.

1. Ustawić prąd z tabeli dla cieńszej ścianki.
2. Uchwyt pochylić tak, żeby drut celował w grubszy element tuż przy krawędzi profilu.
3. Przy stopie słupka zacząć na środku boku, nie w narożu profilu — naroże nagrzewa się najszybciej.
4. Spawać bokami naprzemianległymi, jak ramę: przód, tył, lewy, prawy.

Stopa słupka pod bramę to węzeł nośny: tu spoina idzie dookoła, a wielkość spoiny pachwinowej sprawdza się, nie zgaduje — kalkulator spoiny pachwinowej.

Słupki w terenie: pion i wiatr

Słupek wbetonowany albo przykręcony do fundamentu spawa się na miejscu, czyli w pionie i często na wietrze. Cienkie elementy nienośne — sztachety, wypełnienia — można w pionie spawać z góry w dół łukiem zwarciowym, szybko i z małym ciepłem; technika — spawanie z góry w dół. Słupek nośny i jego stopę prowadzi się z dołu do góry: spoina z góry w dół daje płytki przetop i przyklejenie, którego okiem nie widać.

Wiatr zwiewa osłonę gazową półautomatu i daje pory. Na otwartym terenie lepiej sprawdza się elektroda albo drut samoosłonowy 114 — drut proszkowy. Minimum przy półautomacie to zasłona z płyty albo plandeki od strony wiatru.

Profil ocynkowany i malowany

Cynk paruje w łuku i daje biały dym, po którym grozi gorączka metaliczna. Strefę spoiny szlifuje się z obu stron do gołej stali, a spawa przy odciągu lub z maską z filtrem — dymy spawalnicze. Na cynku spoina dostaje też pory, bo pary cynku przechodzą przez jeziorko.

Jeśli gotową ramę oddaje się do cynkowania ogniowego, zamykanie profili szczelnie jest błędem: zamknięta przestrzeń w kąpieli o temperaturze roztopionego cynku grozi rozsadzeniem. Norma EN ISO 14713-2 wymaga otworów odpowietrzających i spustowych w każdym zamkniętym odcinku — ich rozmieszczenie uzgadnia się z ocynkownią przed spawaniem. Rama do malowania proszkowego potrzebuje z kolei spoin ciągłych bez szczelin, w których zbierze się chemia z przygotowania powierzchni.

Kontrola po spawaniu

• Przekątne — ostatni pomiar po ostygnięciu na płycie; różnica powyżej 2 mm na metr to rama krzywa.
• Płaskość — rama położona na równej płycie nie może się kiwać na przekątnej; skręcone skrzydło bramy nie domknie się do słupka.
• Naroża — krater na końcu spoiny w samym narożu to typowe miejsce pęknięcia; krater zapełnia się, zatrzymując uchwyt na chwilę przed zgaszeniem łuku.
• Podtopienia na cienkiej ściance — przy 1,5 mm rowek wzdłuż spoiny zjada realną część grubości; jak je rozpoznać — podtopienie.

Autor: Dmitry Frolov, spawacz i ślusarz konstrukcji stalowych Aktualizacja: 28 września 2026
