Dymy spawalnicze i wentylacja

Dym spawalniczy to nie „sadza”, tylko zawiesina cząstek metalu wielkości ułamków mikrona, które wnikają aż do pęcherzyków płucnych. Zagrożenie polega na tym, że niczym się nie zdradza: nieprzyjemny zapach to za słaby sygnał.

5:45

Z czego składa się dym

Skład zależy nie od procesu, tylko od tego, co spawasz i czym.

Ile dymu daje twój proces

Zanim policzysz, czy mieścisz się w granicy, warto wiedzieć, ile w ogóle powstaje. Różnica między procesami jest większa niż wszystko, co potem zrobisz z wentylacją.

Wartość zależy od prądu, drutu i gazu, więc do oceny ryzyka bierze się ją z karty wyrobu albo z DGUV Information 209-016. Ważny jest tu stosunek: między TIG a drutem samoosłonowym różnica jest kilkudziesięciokrotna, i to ona decyduje, czy wystarczy wentylacja ogólna.

Jak korzystać z tabeli ilości dymu: przykład z liczbami

Tabela podaje miligramy na sekundę jarzenia się łuku; po pomnożeniu przez 3600 wychodzą gramy na godzinę łuku. MAG drutem litym przy 8 mg/s: 8 × 3600 = 28 800 mg, czyli 28,8 g dymu na godzinę łuku (przy 2 mg/s — 7,2 g). TIG poniżej 1 mg/s: mniej niż 3,6 g. Drut samoosłonowy przy 25 mg/s: 90 g.

Założenie: zmiana 8-godzinna, łuk pali się przez 30 % czasu, czyli 8640 sekund. Jeden spawacz wytwarza wtedy 17,3–69,1 g dymu drutem litym MAG, poniżej 8,6 g metodą TIG i 86,4–216 g drutem samoosłonowym na zmianę. Wstaw swój czas jarzenia łuku — przy sczepianiu i pasowaniu mniejszy, przy długich spoinach pachwinowych większy; stosunek kilkudziesięciokrotny zostaje.

Dlaczego to rozstrzyga, czy wystarczy wentylacja ogólna

Wentylacja ogólna działa przez rozcieńczenie: dym na godzinę podzielony przez świeże powietrze na godzinę daje średnie stężenie w hali. Żeby zobaczyć skalę, przyjmijmy okrągły cel 1 mg dymu na m³ — liczbę do rachunku, a nie wartość dopuszczalną. Uśredniony na zmianę jak wyżej MAG przy 8 mg/s daje 8640 mg na godzinę i potrzebuje 8640 m³ świeżego powietrza na godzinę: w hali 20 × 10 × 6 m (1200 m³) to 7,2 wymiany powietrza na godzinę — dla jednego uchwytu. TIG potrzebuje poniżej 1080 m³/h (0,9 wymiany), drut samoosłonowy przy 25 mg/s — 27 000 m³/h (22,5).

Przy okazjonalnym TIG w dużej hali rozcieńczanie jest realne, przy MAG, drucie proszkowym i elektrodzie w produkcji — nie; a i tak trzyma tylko średnią, bo smuga przechodzi przez strefę oddychania, zanim się z czymkolwiek wymiesza. Dopuszczalne stężenia składników są dużo niższe niż 1 mg/m³ (mangan 0,05 mg/m³ frakcji respirabilnej, tabela niżej). Rachunek prowadzi do odciągu u źródła.

Ile wolno: dopuszczalne stężenia

Wartości europejskie. Krajowe bywają ostrzejsze i to one obowiązują na stanowisku — sprawdź listę swojego nadzoru. Wyciąg dobiera się według ISO 21904, półmaski oznacza EN 149.

Czy dym spawalniczy jest groźny? Dlaczego w BHP spawacza jest na pierwszym miejscu

Inne zagrożenia same dają znać: oparzenie oczu łukiem boli po kilku godzinach, iskra zapala w kilka minut, porażenie czuć od razu (prace niebezpieczne pożarowo, bezpieczeństwo elektryczne). Dym — poza cynkiem — tego samego dnia nie robi nic odczuwalnego; pylica, uszkodzenia układu nerwowego od manganu i nowotwory narastają latami. Dlatego ocena ryzyka przy spawaniu zaczyna się od dymu, a niemiecka TRGS 528 jest wokół niego zbudowana. Półmaska to tylko jedno ogniwo tego łańcucha (ochrona dróg oddechowych).

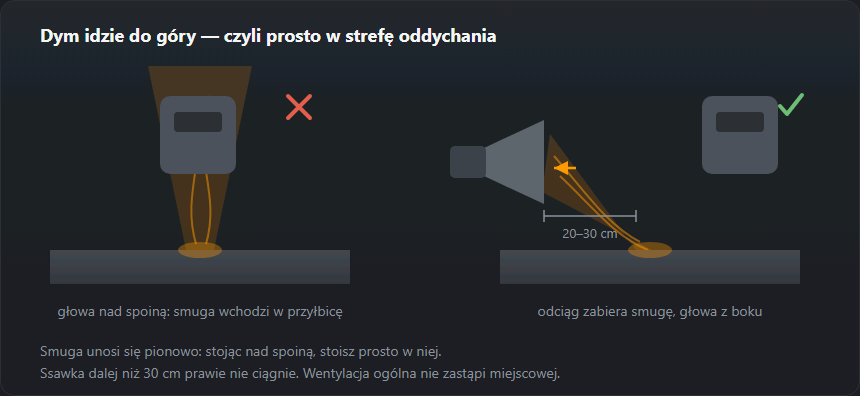

Dlaczego otwarta brama nie pomaga

Pobierz schemat: SVG · PNG

Wentylacja ogólna rozcieńcza dymy w objętości hali. Ale stężenie, które ma znaczenie, to stężenie w strefie oddychania — pod przyłbicą, trzydzieści centymetrów od łuku. Tam jest ono wielokrotnie wyższe od średniego w pomieszczeniu, a przewietrzanie prawie na nie nie wpływa.

Działa to, co zabiera dym w punkcie powstawania — odciąg u źródła (niżej), i to, co nic nie kosztuje: ustawienie głowy. Dym idzie do góry; pochylając się wprost nad spoiną, wdychasz go w najwyższym stężeniu, a odsunięcie głowy w bok od smugi zmienia to od razu.

Kiedy potrzebna jest półmaska

Półmaska nie zastępuje odciągu, tylko go uzupełnia: w przestrzeniach zamkniętych, przy nierdzewce i ocynku, na montażu, gdzie odciągu nie da się ustawić. Zwykła maseczka przeciwpyłowa chroni przed dymem metalicznym słabo; bierze się półmaskę z filtrem odpowiedniej klasy albo sprzęt z wymuszonym nawiewem.

Odciąg u źródła: jak go ustawić

W odległości do około 300 mm od łuku i przesuwany razem ze spoiną — im bliżej, tym lepiej, bo za daleko ustawiona ssawka ciągnie powietrze, a nie dym. Każdy rodzaj ma swój haczyk:

• Ramię odciągowe z ssawką — do każdej metody i każdego kształtu detalu, ale tylko wtedy, gdy spawacz stale je przestawia.
• Odciąg szczelinowy przy krawędzi stołu — nic do przestawiania przy krótkich spoinach w stałym miejscu; przy wysokich elementach smuga ucieka ponad jego zasięg.
• Stół z odciągiem dolnym — tylko do drobnych detali; duży element zakrywa kratę, a łuk musi być blisko blatu.
• Odciąg w uchwycie (MIG/MAG, drut proszkowy) — zawsze przy źródle, także na montażu; w zamian cięższy uchwyt, a zbyt silne ssanie zabiera gaz osłonowy.

Jak sprawdzić, czy odciąg działa — i typowe błędy

Niech kolega patrzy z boku, kiedy spawasz: dym ma skręcać do ssawki prosto od łuku, a nie najpierw wznosić się obok przyłbicy. Typowe błędy: ssawka za plecami spawacza albo nad głową, więc smuga przechodzi przez twarz; wąż załamany albo dziurawy; zapchany filtr (hałas zostaje, przepływ znika — patrz na wskaźnik urządzenia); ssawka nieprzestawiona od pierwszej spoiny; ssanie tak blisko, że zrywa osłonę gazową i w spoinie pojawiają się pory — wtedy przesuń ssawkę lekko w bok, zamiast ją wyłączać.

Urządzenia filtracyjne: klasy W1, W2, W3

Urządzenia filtrujące dym spawalniczy bada się według EN ISO 15012-1. Według ABICOR BINZEL i arbeitsschutz-schweissen.de: W1 — skuteczność oddzielania co najmniej 95 %, do stali niestopowej i niskostopowej; W2 — ponad 98 %, do stali stopowej z 5–30 % niklu i chromu; W3 — ponad 99 %, do stali wysokostopowej i stopów niklu powyżej 30 %. Klasa mówi o powietrzu wychodzącym z urządzenia, a nie o tym, ile dymu łapie ssawka.

Jak wentylować spawalnię

Nawiew, nie tylko wywiew. Każdy metr sześcienny wyrzucony na zewnątrz musi wrócić; bez zaplanowanego nawiewu wchodzi jako przeciąg przez szpary i bramy, odciągi dają mniej niż w katalogu, a zimą wszystko się zamyka. Nawiew nisko, wywiew wysoko, tam, dokąd i tak idzie ciepła smuga.

Otwarta brama to nie rozwiązanie. Przy wietrze wdmuchuje smugę w twarz sąsiada i zrywa gaz osłonowy przy uchwycie, przy bezwietrznej pogodzie nie robi nic. Wentylator podłogowy działa tak samo: przesuwa dym, ale go nie usuwa.

Recyrkulacja. Zawracanie oczyszczonego powietrza oszczędza ogrzewanie i przy stali niestopowej jest powszechne. Przy nierdzewce i stopach niklu (chrom(VI), nikiel) według tych samych źródeł w Niemczech wymaga się urządzeń W3 zbadanych przez IFA; w innym razie powietrze idzie na zewnątrz.

Przypadki szczególne: nierdzewka, ocynk, farba, aluminium, przestrzenie zamknięte

Nierdzewka. Chrom(VI) i nikiel, najniższe wartości w tabeli: odciąg jest obowiązkowy, a półmaska dodatkowo uzasadniona — patrz dym ze stali nierdzewnej i chrom(VI).

Ocynk. Zeszlifować cynk w strefie spoiny, na 25–50 mm w każdą stronę, i spawać z odciągiem. Gorączka metaliczna po ocynku przypomina grypę, mija w dobę, ale powtarza się przy każdym kontakcie. Jeśli wieczorem pojawi się gorączka, dreszcze albo metaliczny smak w ustach: tego dnia już bez ocynku, na świeże powietrze, zgłosić przełożonemu, a przy duszności albo gdy objawy nie mijają — do lekarza.

Metal malowany i gruntowany. Powłoki rozkładają się w łuku na gazy, których w tabeli dymu w ogóle nie ma: usunąć je ze strefy spoiny przed spawaniem (z odciągiem — szlifowanie daje pył; stare farby mogą zawierać ołów). Żadnych chlorowanych odtłuszczaczy przy łuku: ultrafiolet robi z nich fosgen.

Aluminium. Błyszczący metal odbija ultrafiolet łuku, który w otaczającym powietrzu wytwarza ozon — nie w smudze, więc ssawka łapie go gorzej, a wentylacja ogólna znaczy więcej niż przy stali (spawanie aluminium).

Przestrzenie zamknięte. Argon i CO₂ są cięższe od powietrza i wypierają tlen od dołu: tlen mierzyć ciągle, butle zostawić na zewnątrz, przewietrzać świeżym powietrzem — nigdy tlenem. Do tego pozwolenie na pracę, asekurujący na zewnątrz i plan ewakuacji.

Osobno i szczegółowo

Dobór półmaski, nawiewu i odciągu opisuje strona o ochronie dróg oddechowych, a najtrudniejszy przypadek — dym ze stali nierdzewnej: chrom sześciowartościowy, nikiel i limit obowiązujący w Unii.

Kolejność środków: dlaczego ochrona osobista jest ostatnia

Kolejność nie jest kwestią gustu, tylko wymogiem dyrektywy ramowej: najpierw usuwa się zagrożenie, potem zatrzymuje je technicznie, potem zmienia organizację pracy, i dopiero na końcu ubiera człowieka.

Niemiecki zestaw przepisów

Jeśli pracujesz albo zamierzasz pracować w Niemczech, to właśnie te dokumenty pokazuje pracodawca i sprawdza inspekcja. Osią całości jest TRGS 528 — od niej zależy, czy przy twojej robocie wystarczy wentylacja, czy konieczny jest odciąg i badania profilaktyczne.
