Bezpieczeństwo elektryczne przy spawaniu
Prąd spawania jest duży, ale napięcie niskie, więc łuk uchodzi za bezpieczny. Groźne jest co innego — napięcie stanu jałowego, obecne na uchwycie przez cały czas, gdy urządzenie jest włączone.
Krótka odpowiedź

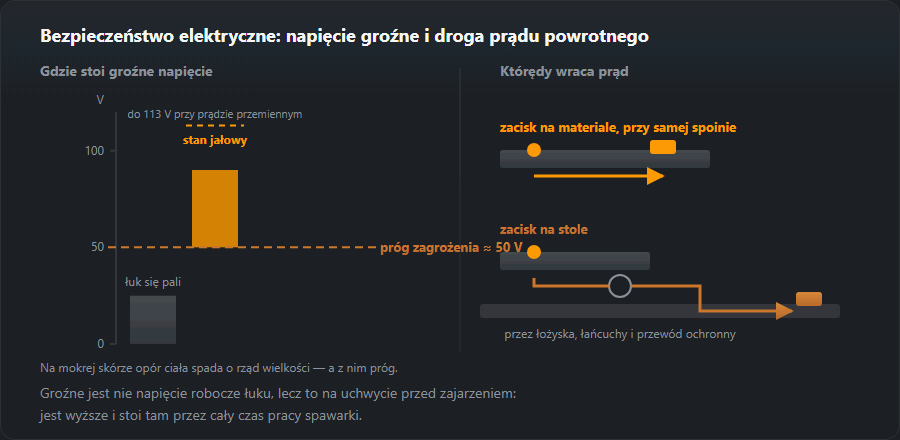

Napięcie spawania to tylko 15–35 V, ale napięcie jałowe przed zajarzeniem łuku jest wyższe: według EN IEC 60974-1 do 113 V szczytowo przy prądzie stałym i do 80 V skutecznych przy przemiennym. W zbiornikach, kanałach i wilgoci (zwiększone ryzyko, znak S) prąd przemienny ogranicza się do 48 V skutecznych. Groźny próg to około 50 V i spada on przy mokrej skórze. Zacisk powrotny zakładaj bezpośrednio na przedmiot, nigdy na stół; do tego sucha mata, sprawne rękawice, wyłącznik różnicowy i nigdy praca w pojedynkę. Limity napięcia jałowego są niżej.
Napięcie stanu jałowego
Dopóki łuk się nie pali, między uchwytem a przedmiotem panuje napięcie stanu jałowego — zwykle od 50 do 90 V. W suchym pomieszczeniu i na suchej skórze odczuwa się je najczęściej jako nieprzyjemne kopnięcie. W wilgoci, w pocie, w ciasnej metalowej przestrzeni opór ciała spada wielokrotnie i to samo napięcie staje się śmiertelne.
Stąd zasada, która wygląda na drobiazg: nie chwytać odsłoniętej części elektrody i nie wymieniać jej gołą ręką. To właśnie przy wymianie elektrody dochodzi do większości porażeń.
Urządzenia przystosowane do pracy w warunkach zwiększonego zagrożenia porażeniem — w zbiornikach, kotłach, na mokrym podłożu — oznacza się znakiem S. Mają ograniczone napięcie stanu jałowego. Brak znaku oznacza, że urządzenie nie jest do takich prac przeznaczone, niezależnie od tego, ile kosztowało.
Co robić w praktyce
- Suche rękawice i suche ubranie. Mokre ubranie robocze przestaje być izolacją.
- Izolacja od przedmiotu i od ziemi: mata gumowa, suchy podest drewniany.
- Nie owijać przewodu wokół siebie. Ramię i szyja to najgorsza możliwa droga prądu.
- Odłączać urządzenie przed wymianą rolek, czyszczeniem uchwytu i jakimikolwiek pracami wewnątrz.
- Oglądać przewody co zmianę. Przebita izolacja w miejscu leżącym na metalu to typowa przyczyna porażeń.
- Masę mocować do przedmiotu, a nie puszczać prądu przez zawiasy, łożyska i łańcuchy: przypalają się i dają iskry w nieoczekiwanych miejscach.
Praca w przestrzeniach zamkniętych
Zbiornik, kocioł, przedział, studzienka — połączenie trzech czynników naraz: metal ze wszystkich stron, ciasnota, często wilgoć. To prace szczególnie niebezpieczne i praca w pojedynkę jest tam niedopuszczalna: na zewnątrz zawsze zostaje asekurujący, który potrafi odłączyć zasilanie i wyciągnąć człowieka.
Do tego dochodzi wentylacja: w przestrzeni zamkniętej dymy w ogóle się nie rozpraszają, więc nawiew wymuszony jest obowiązkowy — zob. dymy spawalnicze.
Od strony sieci
Strona zasilania jest groźniejsza od spawalniczej: tam jest 230 albo 400 V. Urządzenie podłącza się przez sprawne gniazdo z uziemieniem, bezpiecznik dobiera po prądzie skutecznym i o charakterystyce C — kalkulator cyklu pracy i bezpiecznika liczy jedno i drugie. Przedłużacz rozwija się do końca: zwinięty krąg grzeje się jak uzwojenie.
Jakie napięcie biegu jałowego dopuszcza norma
Norma EN IEC 60974-1 ogranicza napięcie stanu jałowego źródeł do spawania łukowego. Te same wartości powtarza brytyjski poradnik HSE HSG118 o bezpieczeństwie elektrycznym przy spawaniu:
- Zwykłe warunki: prąd stały do 113 V wartości szczytowej, prąd przemienny do 80 V wartości skutecznej.
- Zwiększone zagrożenie porażeniem (znak S): prąd stały nadal do 113 V szczytowo, ale prąd przemienny tylko do 48 V skutecznych.
Różnica między prądem stałym a przemiennym nie jest przypadkowa: przy tym samym napięciu prąd przemienny jest dla serca groźniejszy. Dlatego do prac w zbiornikach wybiera się spawarkę prądu stałego ze znakiem S, a transformator prądu przemiennego bez redukcji napięcia zostawia się w warsztacie.
VRD — redukcja napięcia na uchwycie
Część spawarek ma układ VRD (voltage reduction device). Dopóki elektroda nie dotknie materiału, na uchwycie jest napięcie obniżone do bezpiecznego poziomu; pełne napięcie jałowe pojawia się dopiero w chwili zajarzenia. Przy pracy w wilgoci, na konstrukcjach i w ciasnych przestrzeniach to realna ochrona w najczęstszej sytuacji porażenia — przy wymianie elektrody. Gdy z włączonym VRD łuk nie zajarza wcale, a nie tylko trudniej, przejdź przez listę kontrolną na brak łuku.
Jak sprawdzić: instrukcja albo tabliczka wymienia VRD wprost, często jest też lampka sygnalizacyjna. Po włączeniu VRD zajarzenie bywa odrobinę trudniejsze, ale to cena, którą warto zapłacić.
Czy różnicówka chroni spawacza? Tylko od strony sieci
Wyłącznik różnicowoprądowy 30 mA w obwodzie gniazda chroni przed porażeniem napięciem sieci: uszkodzony przewód zasilający, przebicie na obudowę. Obwód spawalniczy jest od sieci oddzielony galwanicznie, więc prąd płynący przez ciało od uchwytu do przedmiotu w ogóle nie przechodzi przez różnicówkę — ona go nie widzi.
Prosty rachunek z prawa Ohma pokazuje skalę: 80 V na oporze ciała rzędu 1000 Ω to 80 mA, wielokrotnie więcej niż 30 mA, przy których różnicówka w sieci by zadziałała. Przed napięciem jałowym chronią tylko izolacja (suche rękawice, obuwie, mata), znak S lub VRD i nawyki.
MIG/MAG i TIG: gdzie jeszcze jest napięcie
- MIG/MAG: po naciśnięciu spustu pod napięciem jest nie tylko końcówka prądowa, ale cały drut — także szpula i rolki podajnika. Przy poprawianiu drutu w podajniku spawarka powinna być wyłączona.
- TIG z zajarzaniem HF: impuls wysokiej częstotliwości potrafi „kopnąć” przez rękawicę i zakłóca elektronikę w pobliżu. Przewody prowadzi się krótko i razem, a nie w pętlach.
- MMA: uchwyt z elektrodą jest pod napięciem jałowym przez cały czas, gdy spawarka jest włączona — nie odkłada się go na przedmiot ani na mokre podłoże.
Kontrola przed pracą w pięć minut
- Przewód zasilający i wtyczka: bez pęknięć, bez śladów nadtopienia.
- Przewody spawalnicze na całej długości: bez przetarć do miedzi, bez prowizorycznych taśm.
- Uchwyt i zacisk masy: izolacja cała, sprężyna trzyma, styk czysty.
- Złącza w spawarce dokręcone do oporu.
- Rękawice i obuwie suche, podłoże suche albo przykryte matą.
- W zbiorniku lub na mokro: spawarka ze znakiem S, asekurujący na zewnątrz.
Przekrój przewodów warto sprawdzić kalkulatorem przekroju: za cienki przewód grzeje izolację, a grzana izolacja pęka szybciej. Rękawice i odzież to osobny temat — w artykule o środkach ochrony indywidualnej.
Gdy dojdzie do porażenia
- Najpierw odłącz zasilanie — wyłącznikiem spawarki albo w rozdzielnicy. Nie dotykaj porażonego, dopóki obwód jest zamknięty.
- Wezwij pomoc: numer alarmowy 112.
- Jeśli nie oddycha — resuscytacja do przyjazdu zespołu.
- Po porażeniu — kontrola u lekarza, zwłaszcza przy utracie przytomności, bólu w klatce piersiowej lub kołataniu serca. Zaburzenia rytmu mogą pojawić się z opóźnieniem.
Typowe błędy
- Wymiana elektrody gołą ręką przy włączonej spawarce.
- Praca w przepoconych rękawicach — mokra dłoń i przepocona skóra rękawicy to prawie brak izolacji.
- Siedzenie na spawanej konstrukcji bez maty.
- Przedłużacz przez kałużę i wtyczka leżąca w wodzie.
- Resetowanie różnicówki bez szukania przyczyny — o tym w artykule spawarka wybija bezpiecznik.
Materiał ma charakter informacyjny i nie zastępuje instruktażu z zakresu bezpieczeństwa elektrycznego na stanowisku pracy.
Źródła i normy
Dokumenty, na które powołuje się ta strona. Linki prowadzą wyłącznie do oficjalnych stron ustawodawców i wydawców; pełne teksty norm sprzedają organizacje normalizacyjne.
- EN IEC 60974-1 — Arc welding equipment — Part 1: Welding power sources
- HSE HSG118 — Electrical safety in arc welding
Częste pytania
Czy to prawda, że prąd spawania jest bezpieczny przez niskie napięcie?
Groźny jest nie łuk, tylko napięcie stanu jałowego na uchwycie — zwykle 50–90 V, obecne przez cały czas, gdy urządzenie jest włączone. W wilgoci i w pocie opór ciała spada wielokrotnie i to wystarcza. Większość porażeń zdarza się przy wymianie elektrody.
Co oznacza znak S na urządzeniu?
Że urządzenie nadaje się do pracy w warunkach zwiększonego zagrożenia porażeniem: w zbiornikach, kotłach, na mokrym podłożu. Takie urządzenia mają ograniczone napięcie stanu jałowego. Bez tego znaku w zamkniętej przestrzeni metalowej pracować nie wolno.
Czy można pracować w zbiorniku samemu?
Nie. To prace szczególnie niebezpieczne: na zewnątrz musi zostać asekurujący, zdolny odłączyć zasilanie i wydobyć człowieka. Osobno potrzebna jest wentylacja wymuszona — w przestrzeni zamkniętej dym w ogóle się nie rozprasza.
Czy wyłącznik różnicowoprądowy chroni przed porażeniem z uchwytu?
Nie. Różnicówka 30 mA chroni przed napięciem sieci — uszkodzonym przewodem zasilającym czy przebiciem na obudowę. Obwód spawalniczy jest od sieci oddzielony, więc prąd płynący przez ciało od uchwytu do przedmiotu jej nie wyzwoli. Tu chronią izolacja, znak S lub VRD.
Jakie napięcie jałowe jest dopuszczalne w zbiorniku?
Według EN IEC 60974-1 w warunkach zwiększonego zagrożenia prąd stały do 113 V szczytowo, a przemienny tylko do 48 V skutecznych. Takie źródła mają znak S. W zwykłych warunkach dla prądu przemiennego dopuszcza się do 80 V skutecznych.
Co to jest VRD w spawarce?
Układ redukcji napięcia: dopóki elektroda nie dotknie materiału, na uchwycie jest napięcie obniżone do bezpiecznego poziomu, a pełne napięcie jałowe pojawia się dopiero przy zajarzeniu. Chroni przy wymianie elektrody — tam, gdzie zdarza się najwięcej porażeń.
