Электробезопасность при сварке

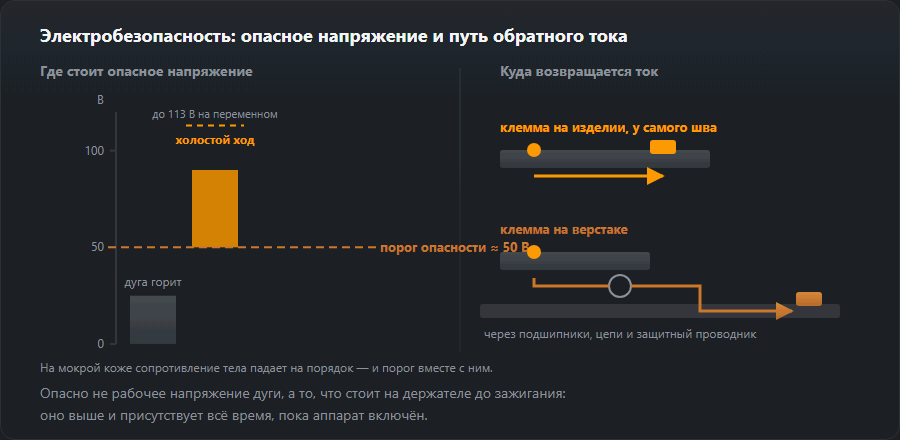

Сварочный ток большой, но напряжение низкое, поэтому дугу принято считать безопасной. Опасно другое — напряжение холостого хода, которое присутствует на держателе всё время, пока аппарат включён.

Скачать схему: SVG · PNG

Напряжение холостого хода

Пока дуга не горит, между держателем и изделием стоит напряжение холостого хода — обычно от 50 до 90 В. В сухом помещении на сухой коже это чаще всего ощущается как неприятный удар. В сырости, в поту, в тесном металлическом объёме сопротивление тела падает в разы, и то же напряжение становится смертельным.

Отсюда правило, которое кажется мелочью: не браться за оголённую часть электрода и не менять электрод голой рукой. Именно в момент смены электрода происходит большая часть поражений.

Что делать на практике

• Сухие краги и сухая одежда. Мокрая роба перестаёт быть изоляцией.
• Изоляция от изделия и от земли: резиновый коврик, сухой деревянный настил.
• Не наматывать кабель на себя. Плечо и шея — худший возможный путь тока.
• Отключать аппарат перед сменой роликов, чисткой горелки и любыми работами внутри.
• Осматривать кабели каждую смену. Пробитая изоляция в месте, которое лежит на металле, — типичная причина.
• Массу крепить к изделию, а не пускать ток через петли, подшипники и цепи: они подгорают и создают искры в неожиданных местах.

Работа в замкнутых объёмах

Ёмкость, котёл, отсек, колодец — сочетание сразу трёх факторов: металл со всех сторон, теснота, часто сырость. Это работы повышенной опасности, и одиночная работа там не допускается: снаружи всегда остаётся наблюдающий, который может обесточить аппарат и вытащить человека.

Добавляется вентиляция: в замкнутом объёме аэрозоль не рассеивается вовсе, поэтому там принудительная подача воздуха обязательна — см. сварочный аэрозоль.

Со стороны сети

Питающая сторона опаснее сварочной: там 230 или 400 В. Аппарат подключают через исправную розетку с заземлением, автомат подбирают по действующему току с характеристикой C — калькулятор ПВ и автомата считает и то, и другое. Удлинитель разматывают полностью: смотанная бухта греется как обмотка.

Какое напряжение холостого хода допускает стандарт

Стандарт EN IEC 60974-1 ограничивает напряжение холостого хода источников для дуговой сварки. Те же значения повторяет британское руководство HSE HSG118 по электробезопасности при дуговой сварке:

• Обычные условия: постоянный ток — до 113 В амплитудного значения, переменный — до 80 В действующего.
• Повышенная опасность поражения (знак S): постоянный ток — по-прежнему до 113 В амплитудного, а переменный — только до 48 В действующего.

Разница между постоянным и переменным током не случайна: при одинаковом напряжении переменный ток опаснее для сердца. Поэтому для работ в ёмкостях берут аппарат постоянного тока со знаком S, а трансформатор переменного тока без снижения напряжения оставляют в мастерской.

VRD — снижение напряжения на держаке

У части аппаратов есть устройство VRD (voltage reduction device). Пока электрод не коснулся металла, на держаке напряжение снижено до безопасного уровня; полное напряжение холостого хода появляется только в момент поджига. При работе в сырости, на конструкциях и в тесноте это реальная защита в самой частой ситуации поражения — при смене электрода.

Как проверить: VRD прямо указан в инструкции или на табличке, часто есть сигнальная лампа. С включённым VRD поджиг бывает чуть труднее, но эта цена того стоит.

Защищает ли УЗО сварщика? Только со стороны сети

УЗО на 30 мА в линии розетки защищает от сетевого напряжения: повреждённый питающий кабель, пробой на корпус. Сварочная цепь гальванически отделена от сети, поэтому ток через тело от держака к изделию через УЗО вообще не проходит — оно его не видит.

Простой расчёт по закону Ома показывает масштаб: 80 В на сопротивлении тела порядка 1000 Ом — это 80 мА, в несколько раз больше тех 30 мА, при которых сработало бы сетевое УЗО. От напряжения холостого хода защищают только изоляция (сухие краги, обувь, коврик), знак S или VRD и привычки.

MIG/MAG и TIG: где ещё есть напряжение

• MIG/MAG: при нажатой кнопке под напряжением не только контактный наконечник, но и вся проволока — вместе с катушкой и роликами подающего механизма. Поправлять проволоку в механизме нужно при выключенном аппарате.
• TIG с высокочастотным поджигом: импульс HF может «кусаться» через перчатку и мешает электронике рядом. Кабели ведут коротко и вместе, а не петлями.
• MMA: держак с электродом находится под напряжением холостого хода всё время, пока аппарат включён, — его не кладут на изделие и на мокрый пол.

Проверка перед работой за пять минут

1. Питающий кабель и вилка: без трещин и следов оплавления.
2. Сварочные кабели по всей длине: без потёртостей до меди и без изоленточных заплат.
3. Держак и клемма массы: изоляция целая, пружина держит, контакт чистый.
4. Разъёмы на аппарате довёрнуты до упора.
5. Краги и обувь сухие, пол сухой или накрыт ковриком.
6. В ёмкости или в сырости: аппарат со знаком S, наблюдающий снаружи.

Сечение кабелей стоит проверить калькулятором сечения: слишком тонкий кабель греет изоляцию, а нагретая изоляция быстрее трескается. Перчатки и одежда — отдельная тема, см. статью о средствах индивидуальной защиты.

Если произошло поражение током

1. Сначала обесточьте — выключателем аппарата или в щитке. Не прикасайтесь к пострадавшему, пока цепь замкнута.
2. Вызовите помощь: единый номер 112.
3. Если человек не дышит — сердечно-лёгочная реанимация до приезда бригады.
4. После любого поражения — осмотр врача, особенно при потере сознания, боли в груди или сердцебиении. Нарушения ритма могут проявиться позже.

Типичные ошибки

• Смена электрода голой рукой при включённом аппарате.
• Работа в пропотевших крагах — мокрая кожа в мокрой коже перчатки почти не изолирует.
• Сидеть на свариваемой конструкции без коврика.
• Удлинитель через лужу и вилка в воде.
• Взводить УЗО, не ища причину, — об этом статья выбивает автомат при сварке.

Материал справочный и не заменяет инструктаж по электробезопасности на рабочем месте.
