Калькулятор сечения сварочного кабеля

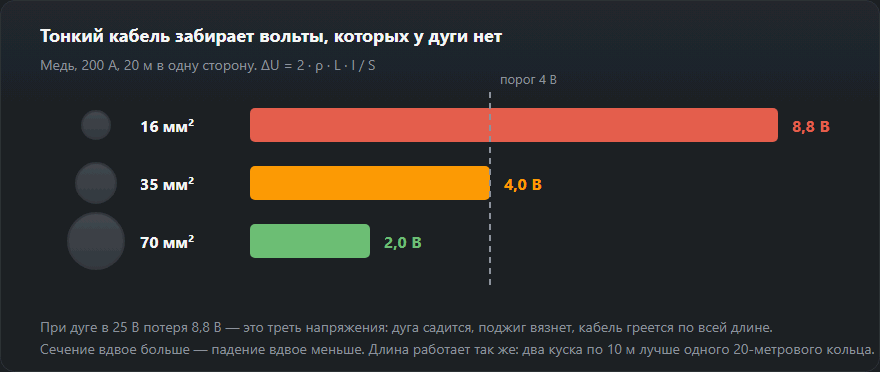

Тонкий или слишком длинный кабель гасит дугу надёжнее, чем севшая сеть: напряжение теряется по дороге, и до дуги доходит уже не то, что показывает аппарат. Калькулятор подбирает сечение и показывает фактическое падение.
Формула
S = 2 · ρ · L · I / ΔU
S— сечение жилы, мм²ρ— удельное сопротивление: медь 0,0175, алюминий 0,0282 Ом·мм²/мL— длина кабеля в одну сторону, мI— сварочный ток, АΔU— допустимое падение напряжения, обычно 4 В
Двойка в числителе — потому что ток проходит весь путь дважды: по кабелю к держаку и обратно по кабелю массы. Про кабель массы забывают чаще всего, а он ровно так же участвует в потерях.
Готовая таблица для медного кабеля
Сечение в мм² при падении напряжения не более 4 В.
| Ток, А | 10 м | 20 м | 30 м | 40 м | 50 м |
|---|---|---|---|---|---|
| 100 | 16 | 25 | 35 | 35 | 50 |
| 150 | 16 | 35 | 50 | 70 | 70 |
| 200 | 25 | 35 | 70 | 70 | 95 |
| 250 | 25 | 50 | 70 | 95 | 120 |
| 300 | 35 | 70 | 95 | 120 | 150 |
| 400 | 50 | 70 | 120 | 150 | 185 |
Медь, длина одной жилы. Значения подобраны так, чтобы падение напряжения не превысило 4 В; на коротких плечах действует нижняя граница по длительному току.
Витки, прижатые друг к другу, хуже отдают тепло, а на переменном токе бухта ещё и работает как катушка индуктивности. При длительной работе на большом токе бухту нужно разматывать — иначе изоляция плывёт задолго до расчётного предела по нагреву.
Что ещё проверить
Кабель — не единственное место, где теряются вольты: окисленный наконечник или разболтанный быстроразъём может дать больше, чем десять метров кабеля. Контакты и клемма массы разобраны ниже, в разделе о скрытых миллиомах. А если просадка идёт по входу, сварочный кабель ни при чём — смотрите сечение и длину сетевого провода и автомат.
Три примера с цифрами
Все считаются той же формулой, что и калькулятор: медь, допустимое падение 4 В, длина в одну сторону (кабель к держаку и кабель массы одинаковой длины).
Гараж: 150 А, 10 м
S = 2·0,0175·10·150 / 4 = 13,1 мм², ближайшее стандартное сечение — 16 мм². Падение на нём около 3,3 В, потери около 490 Вт — столько тепла отдают оба провода при непрерывной дуге. Таблица для этой пары тоже даёт 16 мм².
Стройка: 200 А, 30 м
S = 2·0,0175·30·200 / 4 = 52,5 мм², значит 70 мм² и падение около 3,0 В. Типичная ошибка на стройке — кабель 35 мм² «какой был»: падение растёт до 6,0 В, а в меди теряется около 1,2 кВт. При дуге ММА около 28 В (условное напряжение по EN 60974-1 для 200 А) это больше пятой части напряжения.
Цех: 300 А, 40 м
S = 2·0,0175·40·300 / 4 = 105 мм², то есть 120 мм² и падение около 3,5 В. Такой кабель тяжёлый и неудобен в переноске, поэтому на практике дешевле переставить источник ближе к посту или тянуть к нему питание, а не сварочный кабель. Из алюминия тот же случай потребовал бы 185 мм² (ρ = 0,0282).
Как читать таблицу и почему она иногда расходится с калькулятором
Строка — сварочный ток, столбец — длина одной жилы. В ячейке — наименьшее сечение, при котором падение не превышает 4 В. На коротких плечах работает второй предел — минимальное сечение по нагреву. Для 100 А и 10 м формула даёт 8,75 мм², калькулятор округляет до 10 мм², а таблица показывает 16 мм², потому что это нижний порог для такого тока. Пороги в таблице: 16 мм² для 100–150 А, 25 мм² для 200–250 А, 35 мм² для 300 А и 50 мм² для 400 А.
Практический вывод: если калькулятор и таблица расходятся, берите большее. Калькулятор следит за напряжением, таблица — ещё и за температурой.
Падение напряжения и нагрев — две разные задачи
Падение растёт с длиной и влияет на качество дуги. Нагрев зависит от тока и ПВ и влияет на изоляцию. Длинный кабель может оставаться холодным и всё равно «съедать» дугу; короткий тонкий кабель много вольт не заберёт, но при долгой сварке на большом токе перегреется. Поэтому кабель подбирают сразу под оба условия.
Для полуавтомата цифра весит ещё больше. Калькулятор скорости подачи проволоки принимает для MAG в смеси напряжение около 14 + 0,05·I, то есть около 24 В при 200 А. Те же 4 В падения здесь — около шестой части напряжения дуги: дуга укорачивается, растёт разбрызгивание, меняется перенос металла. Помогают кабель массы того же сечения, что и силовой, и короткий промежуточный пакет до подающего механизма.
Разъёмы, наконечники и клемма массы — скрытые миллиомы
Сопротивление самого кабеля невелико: 10 м меди 35 мм² — около 5 мОм. Столько же может дать один окислившийся разъём или плохо обжатый наконечник. Каждый 1 мОм при 200 А — это 0,2 В падения и 40 Вт тепла в одной точке, поэтому плохой разъём чувствуется рукой через несколько минут работы.
- Наконечники обжаты, а не прикручены на голый провод. Сечение наконечника должно соответствовать сечению кабеля.
- Байонетный разъём довёрнут до конца. Слабый разъём искрит и выжигает гнездо в аппарате.
- Клемма массы на чистом металле, рядом со швом. Ток, идущий через половину конструкции, — это лишний путь и лишнее сопротивление; через окалину и краску ток идёт плохо, а точка контакта подгорает.
Типичные ошибки
- Считать только кабель с держаком. Масса проводит тот же ток и теряет столько же.
- Тонкая масса, «это же просто масса». Сечение массы не должно быть меньше, чем у силового кабеля.
- Сращивание скруткой и изолентой. Это сопротивление и риск пожара; для удлинения есть разъёмы.
- Путать сварочный кабель с питающим. За выбивание автомата отвечает сторона сети — об этом статья выбивает автомат при сварке.
Если кабель уже есть и нужно понять, сколько он теряет, решите обратную задачу: калькулятор падения напряжения считает вольты и ватты для известного сечения. Признаки слишком большого падения — прилипание электрода и мягкая дуга — разобраны в статье прилипает электрод.
Частые вопросы
Какое сечение кабеля нужно на 200 А при длине 20 м?
При допустимом падении 4 В и медной жиле расчёт даёт 35 мм². Если тянуть 40 м, понадобится уже 70 мм². Длина считается в одну сторону, а в формулу она входит удвоенной — ток идёт до детали и обратно через кабель массы.
Почему на длинном кабеле аппарат «не тянет»?
Падение напряжения на кабеле вычитается из напряжения дуги. Потеряв 6–8 В, вы получаете вялую дугу, залипание электрода и непровар, хотя на дисплее аппарата стоит нужный ток. Помогает не более мощный аппарат, а более толстый кабель.
Можно ли ставить алюминиевый кабель?
Можно, но сечение придётся увеличить примерно в 1,6 раза: удельное сопротивление алюминия 0,0282 против 0,0175 у меди. Плюс алюминий хуже переносит перегибы и требует специальных наконечников — для переносного сварочного кабеля это плохой выбор.
Должен ли кабель массы быть того же сечения, что и кабель держака?
Да. По массе идёт ровно тот же ток, и она теряет столько же вольт на метр. Тонкая масса увеличивает падение всей цепи и греется быстрее силового кабеля. Калькулятор считает оба провода одной длины и одного сечения.
Какой длины может быть сварочный кабель?
Жёсткого предела нет — есть допустимое падение. При 200 А и пределе 4 В сечения 35 мм² хватает примерно на 20 м в одну сторону, а 70 мм² — примерно на 40 м. Длиннее — толще кабель или источник ближе к посту.
Сколько ватт теряет сварочный кабель?
Потери — это падение напряжения, умноженное на ток. При 150 А и 10 м кабеля 16 мм² падение около 3,3 В, то есть около 490 Вт тепла в обоих проводах. При 200 А, 30 м и 35 мм² — около 6 В и около 1,2 кВт.
