Выбивает автомат при сварке
Причина почти всегда в одном из трёх: автомат не той характеристики, провод не того сечения или аппарат работает за пределами своего ПВ. Разбираем по порядку — и почему сварочный ток тут ни при чём.
Какой ток считать
Первое, что путают: сварочный ток и потребляемый из сети — разные величины. Инвертор на 200 А сварочного тока берёт из розетки заметно меньше, потому что напряжение дуги в разы ниже сетевого. Ориентироваться нужно на строку паспорта «максимальный потребляемый ток» (I1max) и «эффективный потребляемый ток» (I1eff).
I1max — пиковое потребление на максимальном токе. I1eff — эффективное, с учётом продолжительности включения. Автомат подбирают по эффективному, но проверяют, что он переживёт пиковое.

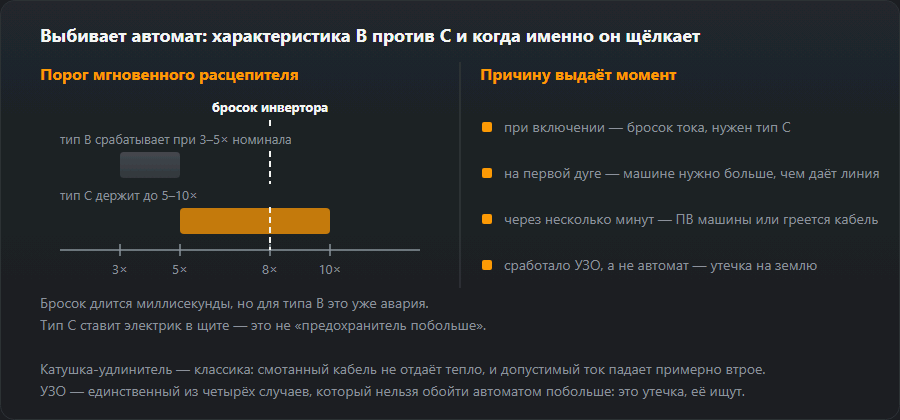

Характеристика автомата важнее номинала
| Характеристика | Срабатывает при | Годится для сварки |
|---|---|---|
| B | 3–5 номиналов | Нет: выбивает на пусковых бросках |
| C | 5–10 номиналов | Да, обычный выбор для мастерской |
| D | 10–20 номиналов | Для мощных аппаратов и станков, ставится по проекту |
Сварочный инвертор — нагрузка с резкими бросками: в момент поджига ток кратковременно взлетает. Автомат B воспринимает это как короткое замыкание. Замена на C того же номинала решает проблему в большинстве бытовых случаев — но только если провод рассчитан на этот номинал.
Поставить автомат побольше, чтобы «не выбивало», — прямой путь к пожару: защита перестаёт срабатывать раньше, чем перегреется проводка. Номинал автомата подбирается под сечение провода, а не под желание. Если провод тонкий, менять нужно провод.
Продолжительность включения
ПВ (duty cycle) — доля десятиминутного цикла, которую аппарат может работать на заданном токе. ПВ 60 % при 160 А означает шесть минут сварки и четыре минуты паузы. Работа за пределами ПВ греет и аппарат, и проводку, и вместе с тепловым расцепителем автомата даёт срабатывание «через минуту».
Провод и удлинитель
- Сечение под номинал автомата. Не наоборот. Тонкий провод греется, падение напряжения растёт, аппарат «садится».
- Удлинитель разматывать полностью. Свёрнутый в бухту провод греется сильнее и работает как индуктивность.
- Чем короче, тем лучше. Потери растут пропорционально длине; принцип тот же, что и для сварочного кабеля — он разобран в калькуляторе сечения.
- Розетка и вилка тоже греются. Оплавленная вилка — признак, что через неё идёт ток, на который она не рассчитана.
Если выбивает УЗО, а не автомат
Это другая история: УЗО реагирует на ток утечки, а не на перегрузку. Причины обычно в изоляции — влага в кабеле или горелке, повреждённая изоляция держака, сырое основание под ногами. Такое срабатывание игнорировать нельзя: оно предупреждает об утечке на землю, то есть о реальном риске поражения током. Ищите повреждение, а не отключайте защиту.
Когда выбивает — так видна причина
Момент срабатывания говорит больше, чем сам аппарат. Прежде чем что-то менять, запишите, в какую секунду гаснет свет:
- Сразу при включении, без дуги. Бросок зарядки конденсаторов инвертора. Виновата характеристика B — помогает C того же номинала.
- В момент поджига. Пик тока на старте дуги, подброшенный функцией hot start. Характеристика B или линия, на которой уже работает что-то ещё.
- Через несколько минут непрерывной сварки. Тепловой расцепитель: потребление стабильно выше номинала автомата.
- Только на конце длинного удлинителя. Падение напряжения и нагрев провода, а не аппарат.
- Выбивает УЗО. Утечка на землю — всегда искать повреждение.
Сколько ампер берёт сварочный аппарат из розетки — примеры
Цифры ниже даёт наш калькулятор ПВ и автомата для инвертора ММА на 230 В, КПД 85 % и cos φ 0,95. Напряжение дуги считается там по условной формуле EN 60974-1: U2 = 20 + 0,04·I2. Токи электродов — середина диапазона из таблицы сварочного тока.
- Электрод 2,5 мм, 85 А — дуга около 23,4 В, из сети около 2,3 кВт, то есть около 10,7 А. Обычная розеточная линия на 16 А выдержит это спокойно.
- Электрод 3,2 мм, 115 А — около 3,3 кВт и около 15,2 А. Линия на 16 А работает на пределе: достаточно чайника на той же линии, чтобы выбило.
- Электрод 4,0 мм, 160 А — около 5,0 кВт и около 22,7 А. Бытовая линия на 16 А при непрерывной сварке этого не удержит.
- Полные 200 А — около 6,6 кВт и около 30,2 А с одной фазы. Та же мощность от трёхфазной сети 400 В — около 10 А на фазу, поэтому мощные аппараты и делают трёхфазными.
Как читать эти цифры: это потребление, пока горит дуга (I1max для данного тока). В паспорте вашего аппарата могут стоять другие значения — у него свой КПД и своя коррекция коэффициента мощности. Табличка всегда главнее.

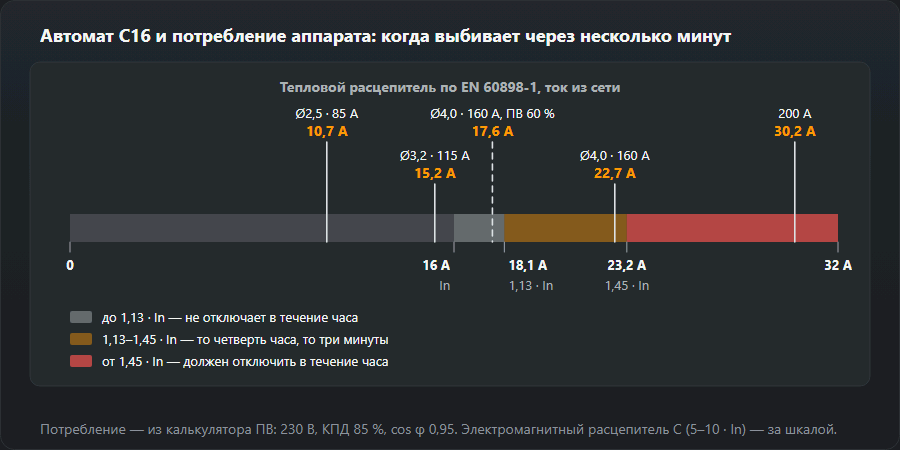

Почему выбивает «через несколько минут»: 1,13 и 1,45
Стандарт EN 60898-1 задаёт автоматическим выключателям два тепловых порога: при 1,13 номинала автомат не должен сработать в течение часа, при 1,45 — должен сработать в течение часа. Для C16 это 18,1 А и 23,2 А. Между ними — зона, где время срабатывания зависит от температуры в щитке и от предыдущей нагрузки.
Электрод 4,0 мм с потреблением около 22,7 А попадает ровно в эту зону: один раз автомат продержится четверть часа, другой — отпустит через три минуты. При обычной работе с паузами (смена электрода, отбивка шлака) расцепитель видит усреднённый ток — калькулятор считает его как I1eff = I1max·√ПВ. Для 160 А при ПВ 60 % выходит около 17,6 А, и калькулятор предлагает C20.
Удлинитель в цифрах
Падение напряжения на питающем проводе считается так же, как на сварочном кабеле: ΔU = 2·ρ·L·I / S (ρ меди 0,0175 Ом·мм²/м, ток идёт туда и обратно). Для потребления 22,7 А:
- 25 м, 1,5 мм² — падение около 13,2 В (5,8 %) и около 300 Вт тепла в самом проводе.
- 25 м, 2,5 мм² — около 7,9 В (3,5 %) и около 180 Вт.
- 50 м, 2,5 мм² — около 15,9 В (6,9 %).
Инвертор берёт примерно постоянную мощность, поэтому при пониженном напряжении тянет больше тока: несколько процентов просадки — несколько процентов лишних ампер на автомате. На катушке удлинителя производитель обычно печатает две мощности: для свёрнутого и для размотанного провода. Аппарату нужна вторая, и то лишь после того, как провод размотан целиком. Тот же расчёт делает калькулятор падения напряжения.
Hot start, arc force и несколько потребителей на одной линии
Hot start на долю секунды добавляет ток при поджиге, arc force поднимает ток, когда дуга укорачивается. Оба увеличивают пики потребления. Если выбивает ровно на старте дуги, а в меню аппарата есть эти настройки, уменьшите hot start и проверьте снова — бесплатный тест.
Второй частый виновник — соседи по линии. Компрессор при пуске двигателя, масляный обогреватель, болгарка напарника — всё это складывается на одном автомате. В гараже сварочному аппарату нужна розетка на отдельной линии или, как минимум, он должен быть единственным крупным потребителем во время работы.
Типичные ошибки
- «Автомат помощнее» без проверки провода — разобрано выше: это риск пожара, а не ремонт.
- Замена B16 на C20 одним движением. Смена характеристики безопасна при том же номинале; смена номинала требует оценки провода.
- Сварка от катушки, размотанной наполовину.
- Генератор «впритык». Мощность генератора берут с запасом — см. калькулятор генератора для сварочного аппарата.
- Взводить УЗО раз за разом. Каждый раз оно предупреждает об одной и той же утечке; правила — в статье об электробезопасности при сварке.
Что подготовить для электрика
- Фото таблички аппарата: U1, I1max, I1eff, число фаз.
- Маркировку автомата из щитка (например, «B16») и тип УЗО.
- Сечение и длину удлинителя, если он есть.
- Момент срабатывания: при включении, при поджиге или через несколько минут.
- Что ещё работает на этой линии.
С этим электрик за несколько минут поймёт, хватит ли смены характеристики или нужна отдельная линия либо трёхфазная розетка. Если аппарат ещё только выбираете, проверьте потребление до покупки — поможет статья о выборе сварочного аппарата.
Замена автомата, розетки или ввода — работа для человека с допуском. Эта страница помогает понять причину и говорить с электриком предметно, а не заменяет его.
Частые вопросы
Какой автомат нужен под инвертор 200 А?
Смотреть надо не на сварочный ток, а на потребляемый из сети — он указан в паспорте аппарата, обычно 20–32 А для бытовых инверторов. Под такую нагрузку ставят автомат с характеристикой C соответствующего номинала; автомат B того же номинала будет выбивать на пусковых токах.
Почему выбивает не сразу, а через минуту работы?
Это тепловой расцепитель: он реагирует на длительную перегрузку, а не на бросок. Значит, потребляемый ток стабильно выше номинала автомата. Либо снижать сварочный ток, либо ставить автомат правильного номинала и сечение провода под него.
Можно ли варить через удлинитель?
Можно, но сечение и длина решают всё. Тонкий бытовой удлинитель на катушке — самая частая причина просадки и срабатывания защиты. Нужен провод достаточного сечения, полностью размотанный, и лучше короткий: потери растут пропорционально длине.
Потянет ли автомат на 16 А сварочный аппарат на 200 А?
На электроде 2,5 мм — да: потребление около 11 А. На 3,2 мм (около 15 А) — на пределе, если на линии больше ничего не работает. На 4,0 мм потребление растёт до 23 А, и автомат на 16 А сработает через несколько минут. Полные 200 А — это около 30 А с одной фазы, то есть отдельная линия или трёхфазное питание.
Выбивает при поджиге дуги, а не при включении — что это значит?
Пик тока на старте дуги, подброшенный hot start. Сначала проверьте, не стоит ли автомат характеристики B, и уменьшите hot start в меню аппарата. Если не помогает — линия слабая или на ней работает другой крупный потребитель.
Какое сечение удлинителя нужно для сварочного аппарата?
При потреблении около 23 А провод 1,5 мм² длиной 25 м теряет около 13 В и греется мощностью около 300 Вт; 2,5 мм² теряет около 8 В. Под сварочный аппарат берут 2,5 мм² и толще, как можно короче и всегда полностью размотанный с катушки.
