Aparatul de sudură sare siguranța: patru cauze
Patru cauze diferite, care se deosebesc după când sare protecția: la pornire, la prima amorsare, după câteva minute sau doar la cusături lungi.
Declanșează la pornire: curentul de pornire
Un invertor își încarcă un banc de condensatoare în clipa în care primește tensiune, iar pentru câteva milisecunde trage mult peste curentul nominal. O siguranță cu caracteristica B, gândită pentru iluminat și prize, declanșează la de trei până la cinci ori calibrul și citește asta ca pe un defect.
Rezolvarea este o siguranță cu caracteristica C, care tolerează scurt de cinci până la zece ori calibrul. Este o modificare pe care o face un electrician în tablou; nu se rezolvă punând un calibru mai mare cu caracteristica greșită.
Declanșează la primul arc: aparatul cere mai mult decât circuitul
Curentul de sudare nu este cel de intrare. Un invertor monofazat de 200 A la putere maximă trage circa 30 A din rețea, mai mult decât poate da un circuit casnic obișnuit de 16 A.
Calculează cifra reală cu calculatorul de factor de utilizare și siguranță. Dacă aparatul are într-adevăr nevoie de 30 A, răspunsurile oneste sunt un circuit dedicat, alimentare trifazată sau sudarea la curent mai mic cu electrod mai subțire.

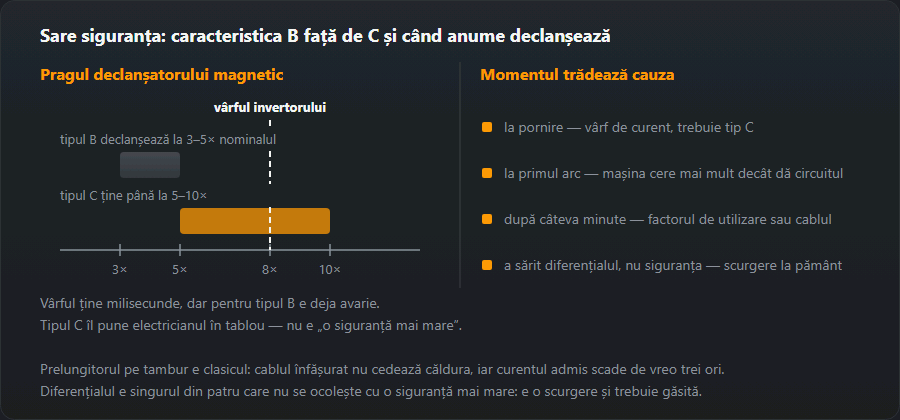

| Caracteristica | Declanșează la | Bun pentru sudare |
|---|---|---|
| B | 3–5 × curentul nominal | Nu: sare la vârfurile de pornire |
| C | 5–10 × curentul nominal | Da, alegerea obișnuită pentru atelier |
| D | 10–20 × curentul nominal | Pentru aparate și mașini puternice, se pune după proiect |
Declanșează după câteva minute: factor de utilizare sau cablu cald
Două posibilități. Ori intervine protecția termică a aparatului, ceea ce este factorul de utilizare făcându-și treaba și nu o defecțiune — ventilatorul va merge și se va rearma în câteva minute. Ori cablul de alimentare este subdimensionat, se încălzește, iar siguranța răspunde la asta.
Se deosebesc pipăind prelungitorul. Un cablu călduț pe toată lungimea este subdimensionat. Cazul clasic este tamburul: un cablu înfășurat pe tambur nu își poate pierde căldura, iar capacitatea lui scade mult: pe tambur sunt trecute două valori, înfășurat și desfășurat, iar prima e mult mai mică. Desfășoară-l complet, de fiecare dată.
Declanșează diferențialul, nu siguranța
Alt defect și altă cauză. Un diferențial răspunde la curent scurs la pământ, nu la suprasarcină. Umezeala, un cablu deteriorat, apa pe jos sau umezeala din aparat îl vor declanșa — iar, spre deosebire de celelalte, acesta este un avertisment real de siguranță. Nu îl rearma la nesfârșit: caută scurgerea. Raționamentul este în riscul electric la sudare.
Pe generator
Un generator dimensionat la puterea nominală a aparatului tot se va chinui cu vârful de pornire. Lasă circa 30 % rezervă, preferă un generator de tip invertor cu undă curată, și așteaptă-te ca un generator ieftin și un invertor ieftin împreună să fie o combinație nefericită: corecția factorului de putere a unuia și reglajul celuilalt se ceartă între ele.
Câți amperi trage aparatul de sudură din priză — exemple
Cifrele de mai jos le dă calculatorul nostru de factor de utilizare și siguranță pentru un invertor MMA la 230 V, randament 85 % și cos φ 0,95. Tensiunea arcului e luată din formula convențională din EN 60974-1: U2 = 20 + 0,04·I2. Curenții electrozilor sunt mijlocul intervalului din tabelul curentului de sudare.
- Electrod de 2,5 mm la 85 A — circa 23,4 V pe arc, circa 2,3 kW din rețea, adică circa 10,7 A. Un circuit obișnuit de prize de 16 A duce asta fără probleme.
- Electrod de 3,2 mm la 115 A — circa 3,3 kW și circa 15,2 A. Circuitul de 16 A lucrează la limită: ajunge un fierbător pe același circuit ca să sară.
- Electrod de 4,0 mm la 160 A — circa 5,0 kW și circa 22,7 A. Un circuit casnic de 16 A nu ține asta la sudare continuă.
- Toți cei 200 A — circa 6,6 kW și circa 30,2 A pe o singură fază. Aceeași putere din rețeaua trifazată de 400 V înseamnă circa 10 A pe fază — de aceea aparatele mari sunt trifazate.
Cum citești cifrele: e consumul cât timp arde arcul (I1max la curentul respectiv). Plăcuța aparatului tău poate arăta alte valori, pentru că are alt randament și altă corecție a factorului de putere — plăcuța are mereu ultimul cuvânt.
De ce sare „după câteva minute”: 1,13 și 1,45

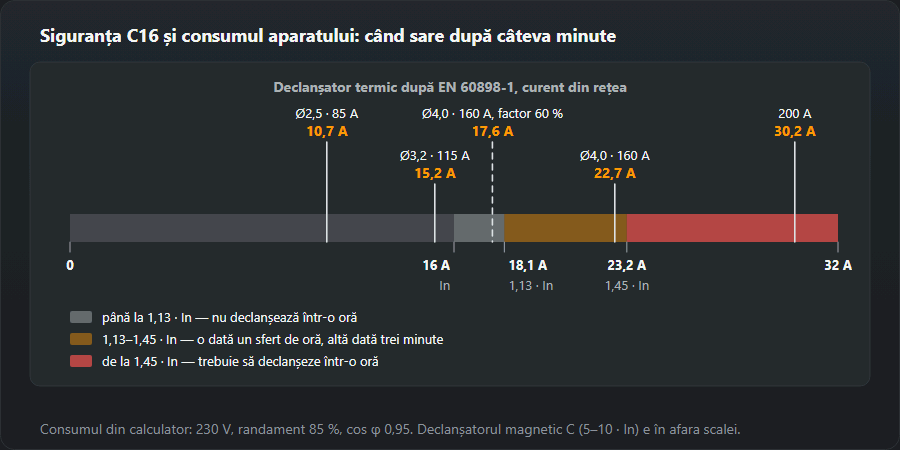

Standardul EN 60898-1 fixează pentru siguranțele automate două praguri termice: la 1,13 din curentul nominal siguranța nu trebuie să declanșeze într-o oră, la 1,45 trebuie să declanșeze în decurs de o oră. Pentru C16 asta înseamnă 18,1 A și 23,2 A. Între ele e o zonă în care timpul de declanșare depinde de temperatura din tablou și de încărcarea de dinainte.
Un electrod de 4,0 mm cu circa 22,7 A cade exact în această zonă: o dată siguranța ține un sfert de oră, altă dată cade după trei minute. La lucrul normal, cu pauze pentru schimbarea electrodului și baterea zgurii, declanșatorul termic vede un curent mediat — calculatorul îl arată ca I1eff = I1max·√factor. La 160 A și 60 % ies circa 17,6 A, iar calculatorul propune C20.
Prelungitorul în cifre
Căderea de tensiune pe cablul de alimentare se calculează la fel ca pe cablul de sudare: ΔU = 2·ρ·L·I / S (ρ cupru 0,0175 Ω·mm²/m, curentul merge dus și întors). Pentru un consum de 22,7 A:
- 25 m de 1,5 mm² — cădere de circa 13,2 V (5,8 %) și circa 300 W căldură chiar în cablu.
- 25 m de 2,5 mm² — circa 7,9 V (3,5 %) și circa 180 W.
- 50 m de 2,5 mm² — circa 15,9 V (6,9 %).
Invertorul ia o putere aproximativ constantă, deci la tensiune mai mică trage mai mult curent: câteva procente de cădere înseamnă câteva procente de amperi în plus prin siguranță. Pe tamburul prelungitorului producătorul tipărește de obicei două puteri: pentru cablul înfășurat și pentru cel desfășurat. Aparatul are nevoie de a doua, și abia după ce tot cablul e scos de pe tambur. Același calcul îl face calculatorul de cădere de tensiune.
Hot start, arc force și alți consumatori pe același circuit
Hot start adaugă curent pentru o fracțiune de secundă la amorsare, arc force ridică curentul când arcul se scurtează. Amândouă cresc vârfurile de consum. Dacă sare exact la amorsare și aparatul are aceste reglaje în meniu, scade hot start și încearcă iar — e un test gratuit.
Al doilea vinovat obișnuit sunt vecinii de circuit. Un compresor care își pornește motorul, un calorifer electric cu ulei, flexul unui coleg — toate se adună pe aceeași siguranță. În garaj aparatul de sudură are nevoie de o priză pe circuit propriu sau, cel puțin, să fie singurul consumator mare cât sudezi.
Greșeli tipice
- „O siguranță mai mare” fără verificarea cablului — discutat mai sus: e risc de incendiu, nu reparație.
- Schimbarea unei B16 cu o C20 dintr-odată. Schimbarea curbei e sigură la același curent nominal; schimbarea curentului cere evaluarea cablului.
- Sudarea de pe un tambur desfășurat pe jumătate.
- Un generator „la limită”. Puterea generatorului se alege cu rezervă — vezi calculatorul de generator pentru aparatul de sudură.
- Rearmarea diferențialului iar și iar. De fiecare dată te avertizează despre aceeași scurgere.
Ce pregătești pentru electrician
- O poză cu plăcuța aparatului: U1, I1max, I1eff, numărul de faze.
- Marcajul siguranței din tablou (de exemplu „B16”) și tipul diferențialului.
- Secțiunea și lungimea prelungitorului, dacă există.
- Când sare: la pornire, la amorsare sau după câteva minute.
- Ce mai funcționează pe acel circuit.
Cu astea, electricianul își dă seama în câteva minute dacă ajunge schimbarea curbei sau e nevoie de un circuit separat ori de o priză trifazată. Dacă abia alegi aparatul, verifică consumul înainte de cumpărare — ajută ghidul de alegere a aparatului de sudură.
Întrebări frecvente
Caracteristica B sau C?
Caracteristica C. Un invertor trage un curent mare la pornire, încărcându-și condensatoarele, iar o curbă B declanșează exact la asta. Curba C tolerează vârful și protejează în continuare cablul. Este treabă de electrician, nu de pus o siguranță mai mare.
Pot pune pur și simplu o siguranță mai mare?
Nu fără să verifici cablul. Siguranța protejează instalația, nu aparatul: montarea uneia de 25 A pe un circuit cablat pentru 16 A înlătură protecția și lasă cablul să se încălzească în perete. Dacă aparatul chiar are nevoie de mai mult, circuitul trebuie refăcut.
Declanșează abia după zece minute de sudare.
Atunci este termic și nu de pornire, iar aparatul este probabil folosit peste factorul lui de utilizare — sau cablul de alimentare este subdimensionat și se încălzește. Calculează curentul real de intrare și factorul cu calculatorul de factor de utilizare.
Merge un aparat de 200 A pe o siguranță de 16 A?
Cu electrod de 2,5 mm, da: consumul e de circa 11 A. Cu 3,2 mm (circa 15 A) e la limită, dacă nimic altceva nu merge pe circuit. Cu 4,0 mm consumul urcă la circa 23 A și siguranța de 16 A sare după câteva minute. Toți cei 200 A înseamnă circa 30 A pe o fază — circuit separat sau alimentare trifazată.
Sare la amorsarea arcului, nu la pornire. Ce înseamnă?
Vârful de curent la pornirea arcului, amplificat de hot start. Verifică întâi dacă siguranța are curba B și scade hot start din meniul aparatului. Dacă nu ajută, circuitul e slab sau pe el mai merge un consumator mare.
Ce secțiune de prelungitor trebuie pentru aparatul de sudură?
La un consum de circa 23 A, 25 m de 1,5 mm² pierd circa 13 V și disipă circa 300 W; 2,5 mm² pierd circa 8 V. Folosește 2,5 mm² sau mai gros, cât mai scurt și mereu desfășurat complet de pe tambur.
