Riscul electric la sudare
Un aparat de sudură este o sursă de curent mare cu un electrod la vedere, mânuit de cineva care ține metal stând pe metal. Tensiunile sunt mici pentru industrie și omoară sudori în fiecare an.
Tensiunea care contează

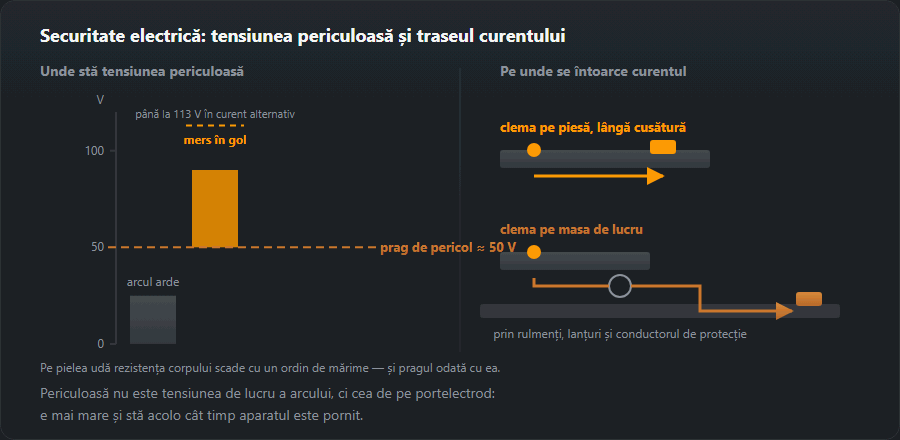

Două cifre. Tensiunea de sudare este de 15–35 V cât arde arcul: chiar mică. Tensiunea de mers în gol este cea care stă pe electrod înainte de amorsare: 50–90 V la un invertor de continuu, până la 113 V la unele aparate de alternativ.
Pragul periculos este în jur de 50 V și scade cu pielea udă. Pielea uscată are zeci de kilo-ohmi rezistență; cea udă, câteva sute de ohmi. Aceeași tensiune care în martie, într-un atelier uscat, este un șoc ușor, în august, într-un rezervor umed, este letală.
Situații cu risc crescut
EN 60974-1 le definește, iar aparatele potrivite poartă marcajul S cu tensiune de mers în gol redusă:
- Spații conductoare închise: rezervoare, recipiente, tubulaturi, țevi.
- Spații înguste în care corpul atinge părți conductoare din mai multe părți.
- Medii ude, umede sau calde, în care hainele se udă de transpirație.
În aceste condiții: aparat cu marcaj S, covoare izolante uscate, mănuși izolante în stare bună și cineva afară care poate tăia alimentarea. Niciodată singur.
Circuitul de întoarcere
Drumul de întoarcere este jumătatea de circuit la care nu se uită nimeni, și produce trei probleme diferite când este greșit.
O conexiune proastă risipește tensiune, deci arcului îi ajunge mai puțin decât a plecat de la aparat — simptomul este un arc slab și un electrod care se lipește.
Curentul își caută alt drum. Dacă clema este pe masă și nu pe piesă, curentul de întoarcere va merge prin ce conduce: un rulment, o balama, un cablu de oțel, împământarea altei mașini. Rulmenții distruși de curentul de sudare sunt o avarie bine cunoscută și scumpă.
O clemă fierbinte este risc de incendiu. O conexiune rezistivă la 200 A disipă putere reală exact acolo unde nu se uită nimeni.
De aceea: clema direct pe piesă, pe metal polizat și lucios, cât mai aproape de îmbinare.
Echipamentul
- Cablurile. Verifică-le înainte de folosire. Tăieturi în izolație, cupru la vedere la conectori, reparații cu bandă — toate se repară, nu se notează.
- Cleștele portelectrod. Izolat, nedeteriorat și niciodată ținut sub braț ori lăsat pe banc cu electrodul în el și aparatul pornit.
- Secțiunea cablului. Un cablu subdimensionat se încălzește pe toată lungimea — vezi calculatorul de cablu.
- Alimentarea. Cu diferențial pe partea de rețea. Un diferențial care declanșează raportează un defect real; caută-l în loc să îl rearmezi — cauzele sunt în de ce declanșează siguranța.
Obiceiurile care contează
Oprește aparatul înainte de a schimba electrodul într-un mediu riscant. Nu suda cu hainele ude sau stând în apă. Pune material izolant uscat între tine și piesă oriunde poți. Și tratează electrodul ca fiind sub tensiune tot timpul, pentru că între arce chiar este.
Ce tensiune de mers în gol permite standardul
Standardul EN IEC 60974-1 limitează tensiunea de mers în gol a surselor de sudare cu arc, iar ghidul britanic HSE HSG118 despre siguranța electrică la sudare repetă aceleași valori:
- Condiții obișnuite: curent continuu până la 113 V valoare de vârf, curent alternativ până la 80 V valoare efectivă.
- Risc crescut de electrocutare (marcaj S): curent continuu tot până la 113 V de vârf, dar alternativ doar până la 48 V efectivi.
Diferența dintre continuu și alternativ nu e întâmplătoare: la aceeași tensiune, curentul alternativ e mai periculos pentru inimă. De aceea pentru lucrul în rezervoare se alege un aparat de curent continuu cu marcaj S, iar transformatorul de curent alternativ fără reducerea tensiunii rămâne în atelier.
VRD — reducerea tensiunii pe cleștele port-electrod
Unele aparate au VRD (dispozitiv de reducere a tensiunii). Cât timp electrodul nu atinge piesa, pe clește este o tensiune redusă la un nivel sigur; tensiunea de mers în gol completă apare abia la amorsare. La lucrul în umezeală, pe structuri și în spații strâmte e o protecție reală în situația cea mai frecventă de electrocutare — schimbarea electrodului.
Cum verifici: manualul sau plăcuța menționează VRD explicit, adesea există și o lampă de semnalizare. Cu VRD activ amorsarea poate fi puțin mai grea, dar merită.
Te protejează diferențialul? Doar pe partea de rețea
Un diferențial de 30 mA pe circuitul prizei protejează împotriva tensiunii rețelei: un cablu de alimentare deteriorat, o scurgere pe carcasă. Circuitul de sudare e separat galvanic de rețea, așa că prin diferențial nu trece deloc curentul care străbate corpul de la clește la piesă — nu îl vede.
Un calcul simplu cu legea lui Ohm arată scara: 80 V pe o rezistență a corpului de ordinul a 1000 Ω înseamnă 80 mA, de câteva ori mai mult decât cei 30 mA la care ar declanșa un diferențial din rețea. Împotriva tensiunii de mers în gol protejează doar izolația (mănuși și încălțăminte uscate, covoraș), marcajul S sau VRD și obiceiurile.
MIG/MAG și TIG: unde mai e tensiune
- MIG/MAG: cu trăgaciul apăsat, sub tensiune nu e doar duza de contact, ci toată sârma — inclusiv bobina și rolele alimentatorului. Oprește aparatul înainte de a aranja sârma în alimentator.
- TIG cu amorsare HF: impulsul de înaltă frecvență poate „mușca” prin mănușă și perturbă electronica din jur. Cablurile se țin scurte și împreună, nu în bucle.
- MMA: cleștele cu electrod e la tensiunea de mers în gol tot timpul cât aparatul e pornit — nu se lasă pe piesă sau pe pardoseala udă.
Verificare de cinci minute înainte de lucru
- Cablul de alimentare și ștecherul: fără fisuri, fără urme de topire.
- Cablurile de sudare pe toată lungimea: fără roadere până la cupru, fără petice cu bandă.
- Cleștele și clema de masă: izolație întreagă, arcul strânge, contact curat.
- Conectorii aparatului rotiți până la capăt.
- Mănuși și bocanci uscați, pardoseală uscată sau acoperită cu un covoraș.
- În rezervor sau la umezeală: aparat cu marcaj S și un supraveghetor afară.
Mănușile și îmbrăcămintea potrivite sunt un subiect aparte — vezi echipamentul individual de protecție.
Dacă cineva se electrocutează
- Întâi întrerupe alimentarea — de la întrerupătorul aparatului sau din tablou. Nu atinge victima cât timp circuitul e închis.
- Cheamă ajutor: 112.
- Dacă nu respiră, resuscitare cardio-pulmonară până sosește echipajul.
- După orice electrocutare, control medical, mai ales după pierderea cunoștinței, durere în piept sau palpitații. Tulburările de ritm pot apărea mai târziu.
Greșeli tipice
- Schimbarea electrodului cu mâna goală cu aparatul pornit.
- Lucrul cu mănuși îmbibate de sudoare — piele udă în piele udă aproape nu mai izolează.
- Șezutul pe structura sudată fără covoraș.
- Un prelungitor prin baltă și un ștecher în apă.
- Sudarea singur într-un spațiu închis. Partea de ventilație e explicată la fumul de sudare.
Întrebări frecvente
Tensiunea de sudare este mică. Chiar este periculoasă?
Da. Tensiunea de mers în gol este de regulă 50–90 V în curent continuu și poate ajunge la 113 V la aparatele de alternativ, iar pragul de pericol este în jur de 50 V — mai jos cu pielea udă. Transpirația scade rezistența pielii cu un ordin de mărime, iar un sudor vara este un sudor cu pielea udă.
Ce înseamnă marcajul S de pe un aparat?
Că aparatul are tensiune de mers în gol redusă și poate fi folosit în medii cu risc electric crescut: spații închise, locuri umede, lucrări cu corpul în contact cu structura. Fără acel marcaj, un aparat nu ar trebui folosit în asemenea condiții.
Unde se pune clema de masă?
Direct pe piesă, cât mai aproape de îmbinare și pe metal curat. Nu pe masa pe care stă piesa, și niciodată undeva care lasă curentul de întoarcere să își găsească drum printr-un rulment, o balama sau altă mașină: drumul acela strică ce străbate.
Mă protejează diferențialul de un șoc de la clește?
Nu. Un diferențial de 30 mA protejează împotriva tensiunii rețelei — un cablu de alimentare deteriorat sau o scurgere pe carcasă. Circuitul de sudare e separat de rețea, deci curentul care te străbate de la clește la piesă nu îl declanșează. Acolo protejează izolația, marcajul S sau VRD.
Ce tensiune de mers în gol e permisă într-un rezervor?
Conform EN IEC 60974-1, în condiții de risc crescut curentul continuu poate ajunge la 113 V de vârf, iar cel alternativ doar la 48 V efectivi. Asemenea surse au marcajul S. În condiții obișnuite, în alternativ se admit până la 80 V efectivi.
Ce este VRD la un aparat de sudură?
Un dispozitiv de reducere a tensiunii: cât timp electrodul nu atinge piesa, pe clește e o tensiune redusă la un nivel sigur, iar tensiunea completă de mers în gol apare doar la amorsare. Protejează la schimbarea electrodului, când au loc cele mai multe electrocutări.
