السلامة الكهربائية في اللحام
أكثر خطر يُستهان به، لأن الرقم يبدو صغيرًا. والرقم صغير في الورشة الجافّة فقط.
الجواب المختصر
جهد اللحام 15–35 V فقط، لكن جهد الدارة المفتوحة قبل إشعال القوس أعلى: وفق EN IEC 60974-1 حتى 113 V قمّة في التيار المستمر وحتى 80 V فعّالة في المتناوب. وفي الخزانات والمجاري والأجواء الرطبة (خطر مرتفع، العلامة S) يُحدَّد المتناوب بـ 48 V فعّالة. حدّ الخطر نحو 50 V، وينخفض مع الجلد المبتلّ. ثبّت ملقط العودة على القطعة مباشرة لا على الطاولة، وأضف حصيرة جافة وقفازات سليمة وقاطع تسرّب أرضي ولا تعمل منفردًا. وحدود جهد الدارة المفتوحة أدناه.

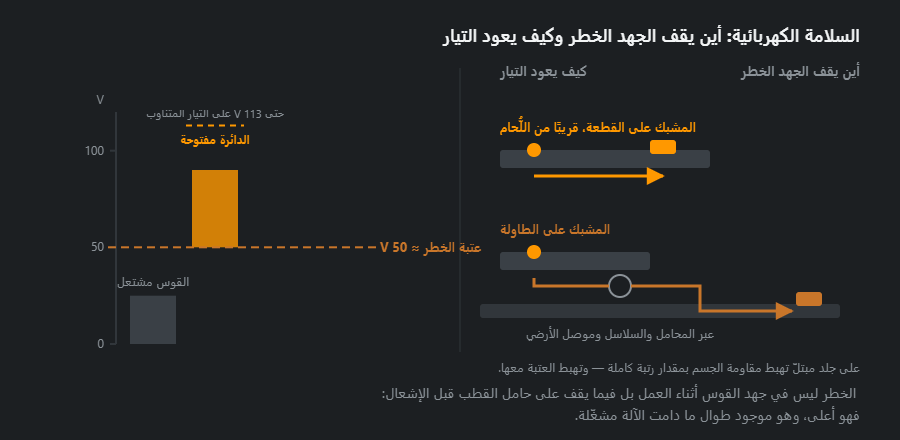

أين يقف الجهد الخطر
جهد الدائرة المفتوحة: من 60 إلى 90 فولتًا على التيار المستمر، ويسمح EN IEC 60974-1 بحدّ أقصى 113 فولتًا قيمةً قصوى على المستمرّ و80 فولتًا فعّالة على المتناوب. عتبة الخطر المتعارف عليها نحو 50 فولتًا في الظروف الجافّة — أي أن حامل القطب في يدك يقف فوقها دائمًا.
الرطوبة تغيّر كل شيء
العرق والمطر والمكان الضيّق المعدني تخفض مقاومة الجسم بمقدار رتبة كاملة، فيصير الجهد نفسه قاتلًا. ولهذا تحمل الآلات المعدّة للعمل في الظروف عالية الخطورة علامة S بجهد لاحمل محدود، وبعضها مزوّد بجهاز VRD يخفض الجهد على الماسك إلى مستوى آمن حتى لحظة الإشعال.
ومن هنا قاعدة تبدو تفصيلًا صغيرًا: لا تُمسك الجزء العاري من القطب ولا تبدّله بيد عارية. أكثر حوادث الصعق تقع لحظة تبديل القطب: اليد مبلّلة بالعرق، والجهاز قائم على جهد اللاحمل، والقطعة المعدنية إلى جانبك مباشرة.
الأجهزة المؤهّلة للعمل في ظروف خطر كهربائي متزايد — داخل الخزانات والغلايات وعلى أرضية مبلّلة — تحمل علامة S ويكون جهد اللاحمل فيها محدودًا. غياب العلامة يعني أنّ الجهاز غير مخصّص لهذه الأعمال، مهما كان ثمنه.
طريق تيار العودة
التيار يعود إلى الآلة بأي طريق موصّل يجده. إن كان المشبك على الطاولة لا على القطعة، فقد يمرّ عبر محامل ماكينة أو سلسلة رافعة أو موصل أرضي للمبنى — فيحرقها ببطء ويصنع أخطارًا في مكان لا تنظر إليه.
قواعد لا تُناقش
- لا تلمس القطب أو أجزاء الدائرة بجلد عارٍ ولا بقفّاز مبلّل.
- افصل الآلة قبل تغيير أي شيء في دائرة اللحام.
- افحص عزل الكابلات كل وردية: القطع والحروق مواضع تسريب.
- لا تلفّ كابل اللحام حول جسمك.
- في الحيّز المغلق: عزل تحتك، ومراقب في الخارج، وآلة معتمدة لذلك.
إن وقعت الإصابة
افصل التيار أوّلًا — لا تلمس المصاب قبل ذلك. ثم الإسعاف: كل صعقة كهربائية تستدعي فحصًا طبّيًّا وإن بدا المصاب بخير، لأن اضطراب النظم القلبي قد يتأخّر ساعات.
ما جهد اللاحمل الذي يسمح به المعيار
يحدّ المعيار EN IEC 60974-1 من جهد اللاحمل لمصادر اللحام بالقوس، ويكرّر الدليل البريطاني HSE HSG118 عن السلامة الكهربائية في اللحام القيم نفسها:
- الظروف العادية: تيّار مستمرّ حتى 113 V قيمةً قصوى، وتيّار متناوب حتى 80 V قيمةً فعّالة.
- خطر صعق متزايد (علامة S): المستمرّ ما زال حتى 113 V قيمةً قصوى، أمّا المتناوب فحتى 48 V فعّالة فقط.
الفرق بين المستمرّ والمتناوب مقصود: عند الجهد نفسه يكون التيّار المتناوب أخطر على القلب. ولهذا تُختار لأعمال الخزّانات آلة تيّار مستمرّ بعلامة S، ويبقى محوّل التيّار المتناوب بلا خفض للجهد في الورشة.
جهاز VRD — خفض الجهد على الماسك
بعض الآلات مزوّد بجهاز VRD لخفض الجهد. ما دام القطب لم يلمس المعدن، يكون على الماسك جهد مخفوض إلى مستوى آمن، ولا يظهر جهد اللاحمل الكامل إلّا لحظة الإشعال. وفي العمل مع الرطوبة وعلى الهياكل وفي الأماكن الضيّقة هذه حماية حقيقية في أكثر حالات الصعق شيوعًا، وهي تبديل القطب. وإن لم يشتعل القوس أصلًا مع تفعيل VRD — لا مجرّد إشعال متأخّر — فراجع قائمة الفحص عند غياب القوس.
كيف تتحقّق: يذكر الدليل أو لوحة الآلة VRD صراحةً، وكثيرًا ما يوجد مصباح بيان. ومع تشغيل VRD قد يصعب الإشعال قليلًا، وهو ثمن يستحقّ الدفع.

هل يحمي قاطع التسريب اللحّام؟ من جهة الشبكة فقط
قاطع التسريب بحساسية 30 mA في دائرة المقبس يحمي من جهد الشبكة: كابل تغذية تالف، أو تسريب إلى الهيكل. أمّا دائرة اللحام فمفصولة كهربائيًّا عن الشبكة، فالتيّار الذي يعبر الجسم من الماسك إلى القطعة لا يمرّ في قاطع التسريب أصلًا — فلا يراه.
حساب بسيط بقانون أوم يبيّن المقياس: 80 V على مقاومة جسم من رتبة 1000 Ω تعني 80 mA، أي أضعاف الـ 30 mA التي كان قاطع التسريب في الشبكة سيفصل عندها. ولا يحمي من جهد اللاحمل إلّا العزل (قفّازات وحذاء جافّة، وبساط)، وعلامة S أو VRD، والعادات.
لحام MIG/MAG وTIG: أين يوجد الجهد أيضًا
- MIG/MAG: عند ضغط الزناد لا تكون فوهة التماس وحدها تحت الجهد، بل السلك كلّه — ومعه البكرة وبكرات التغذية. أطفئ الآلة قبل إصلاح السلك في وحدة التغذية.
- TIG بإشعال عالي التردّد: نبضة HF قد «تلسع» عبر القفّاز وتشوّش الإلكترونيات القريبة. تُمدّ الكابلات قصيرةً ومتجاورة لا في حلقات.
- القطب المغلّف: الماسك مع القطب تحت جهد اللاحمل طوال تشغيل الآلة — لا يوضع على القطعة ولا على أرض مبلّلة.
فحص خمس دقائق قبل العمل
- كابل التغذية والقابس: بلا تشقّق ولا آثار ذوبان.
- كابلات اللحام على طولها: بلا اهتراء حتى النحاس، وبلا رقع من الشريط العازل.
- الماسك ومشبك الأرضي: العزل سليم، والنابض يشدّ، والتماس نظيف.
- موصلات الآلة مُدارة حتى النهاية.
- القفّازات والحذاء جافّة، والأرض جافّة أو مغطّاة ببساط.
- في الخزّان أو مع الرطوبة: آلة بعلامة S ومراقب في الخارج.
ومقطع الكابلات تتحقّق منه حاسبة مقطع الكابل: الكابل الرفيع يسخّن العزل، والعزل الساخن يتشقّق أسرع. أمّا القفّازات والملابس فموضوع مستقلّ — انظر معدّات الوقاية الشخصية.
أخطاء شائعة
- تبديل القطب باليد العارية والآلة تعمل.
- العمل بقفّازات مبلّلة بالعرق — جلد مبلّل داخل جلد مبلّل لا يكاد يعزل.
- الجلوس على الهيكل الذي يُلحم بلا بساط.
- وصلة ممدّدة تعبر بركة ماء وقابس في الماء.
- إعادة رفع قاطع التسريب دون البحث عن السبب — انظر لماذا يفصل قاطع التيار عند اللحام.
- اللحام وحيدًا في مكان مغلق. وجانب التهوية مشروح في أدخنة اللحام.
المصادر والمواصفات
الوثائق التي تستند إليها هذه الصفحة. الروابط تقود إلى الصفحات الرسمية للمشرّعين والناشرين فقط، أمّا النصوص الكاملة للمواصفات فتبيعها هيئات التقييس.
- EN IEC 60974-1 — Arc welding equipment — Part 1: Welding power sources
- HSE HSG118 — Electrical safety in arc welding
أسئلة متكرّرة
جهد اللحام منخفض — فأين الخطر؟
في جهد الدائرة المفتوحة، لا في جهد القوس. قبل الإشعال يقف على حامل القطب من 60 إلى 90 فولتًا مستمرًّا، والمعيار يسمح بحدّ أقصى 113 فولتًا قيمةً قصوى على المستمرّ و80 فولتًا فعّالة على المتناوب. وهو موجود طوال ما دامت الآلة مشغّلة، بينما جهد القوس المنخفض لا يظهر إلا أثناء اللحام.
لماذا يتغيّر الخطر في المكان الرطب؟
لأن الخطر تيار لا جهد، والتيار = الجهد ÷ المقاومة. الجلد الجافّ يعطي مقاومة بعشرات الآلاف من الأومات، والجلد المبتلّ بألف أو أقلّ. الجهد نفسه يمرّر عندئذٍ تيّارًا أكبر بعشرات المرّات — ومن هنا تفرّق المواصفة بين الظروف صراحةً.
أين أضع مشبك الأرضي؟
على القطعة نفسها وقريبًا من موضع اللحام، على معدن نظيف. لا على الطاولة ولا على هيكل المبنى: عندئذٍ يبحث تيار العودة عن طريقه بنفسه — عبر المحامل والسلاسل وموصل الأرضي — فيحرقها ويصنع أخطارًا لا تراها.
هل يحميني قاطع التسريب من صعقة الماسك؟
لا. قاطع التسريب بحساسية 30 mA يحمي من جهد الشبكة — كابل تغذية تالف أو تسريب إلى الهيكل. ودائرة اللحام مفصولة عن الشبكة، فالتيّار الذي يعبرك من الماسك إلى القطعة لا يجعله يفصل. هناك يحميك العزل وعلامة S أو VRD.
ما جهد اللاحمل المسموح داخل خزّان؟
بحسب EN IEC 60974-1 يصل المستمرّ في ظروف الخطر المتزايد إلى 113 V قيمةً قصوى، والمتناوب إلى 48 V فعّالة فقط. وتحمل هذه المصادر علامة S. وفي الظروف العادية يُسمح للمتناوب حتى 80 V فعّالة.
ما هو VRD في آلة اللحام؟
جهاز لخفض الجهد: ما دام القطب لم يلمس القطعة يكون على الماسك جهد مخفوض إلى مستوى آمن، ولا يظهر جهد اللاحمل الكامل إلّا عند الإشعال. يحمي أثناء تبديل القطب، حيث تقع أكثر الصعقات.
