Sécurité électrique en soudage
Un poste à souder est une source de courant intense avec une électrode à nu, manœuvrée par quelqu’un qui tient du métal en se tenant debout sur du métal. Les tensions sont basses à l’échelle industrielle, et pourtant elles tuent des soudeurs chaque année.
La tension qui compte

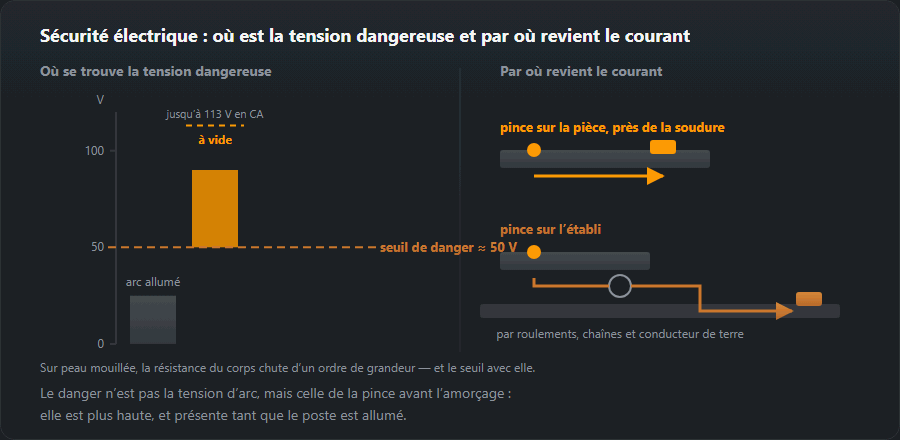

Deux valeurs. La tension de soudage est de 15 à 35 V tant que l’arc brûle — réellement basse. La tension à vide est celle qui règne sur l’électrode avant l’amorçage de l’arc : 50 à 90 V sur un poste inverter à courant continu, jusqu’à 80 V efficaces (113 V crête) sur un transformateur à courant alternatif.
Le seuil dangereux est d’environ 50 V, et il baisse avec la peau mouillée. Une peau sèche a une résistance de quelques dizaines de kilohms ; une peau mouillée, quelques centaines d’ohms. La même tension qui n’est qu’un léger choc dans un atelier sec en mars est mortelle dans une cuve humide en août.
Situations à risque accru
La NF EN 60974-1 les définit, et les postes qui y sont adaptés portent le marquage S — en courant alternatif, cela signifie une tension à vide réduite (limites plus basses) :
- Espaces confinés conducteurs — cuves, récipients, gaines, tuyaux.
- Espaces restreints où le corps est en contact avec des parties conductrices de plusieurs côtés.
- Environnements mouillés, humides ou chauds où les vêtements sont trempés de sueur.
Dans ces conditions : un poste marqué S, des tapis isolants secs, des gants isolants en bon état, et quelqu’un à l’extérieur qui peut couper le courant. Ne travaillez jamais seul.
Le circuit de retour
Le retour est la moitié du circuit que personne ne regarde, et il pose trois problèmes distincts quand il est mal fait.
Un mauvais contact fait perdre de la tension, donc l’arc reçoit moins que ce que le poste a envoyé — le symptôme est un arc faible et une électrode qui colle.
Le courant vagabond trouve un autre chemin. Si la pince est sur un établi plutôt que sur la pièce, le courant de retour passera par tout ce qui conduit : un roulement, une charnière, un câble d’acier, la masse d’un autre poste. Les roulements détruits par le courant de soudage sont une avarie bien connue, et coûteuse.
Une pince chaude est un risque d’incendie. Une connexion résistive à 200 A dissipe une vraie puissance, exactement à l’endroit où personne ne regarde.
Donc : fixez la pince directement sur la pièce, sur du métal brillant, aussi près du joint que possible.
Le matériel
- Les câbles. Inspectez-les avant l’emploi. Entailles dans l’isolant, cuivre à nu aux connecteurs, réparations au ruban adhésif — tout cela doit être réparé et non simplement noté.
- Le porte-électrode. Isolé, intact, et jamais coincé sous un bras ni laissé sur l’établi avec une électrode dedans alors que le poste est sous tension.
- La section des câbles. Un câble sous-dimensionné chauffe sur toute sa longueur — voir le calculateur de câble.
- L’alimentation. Protection par différentiel côté réseau. Un différentiel qui déclenche signale un vrai défaut ; cherchez-le au lieu de le réarmer — les causes sont énumérées dans pourquoi votre poste fait sauter le disjoncteur.
Les habitudes qui comptent
Coupez avant de changer d’électrode dans un environnement à risque. Ne soudez pas avec des vêtements mouillés ni debout dans l’eau. Gardez de l’isolant sec entre vous et la pièce quand vous le pouvez. Et considérez l’électrode comme sous tension en permanence, car entre deux arcs, elle l’est.
Quelle tension à vide la norme autorise
La NF EN IEC 60974-1 limite la tension à vide des sources de courant de soudage à l’arc, et les guides nationaux de sécurité électrique en soudage à l’arc reprennent les mêmes valeurs :
- Conditions normales : courant continu jusqu’à 113 V crête, courant alternatif jusqu’à 80 V efficaces.
- Risque accru de choc électrique (marquage S) : courant continu toujours jusqu’à 113 V crête, mais courant alternatif seulement jusqu’à 48 V efficaces.
L’écart entre courant continu et alternatif est voulu : à tension égale, le courant alternatif est plus dangereux pour le cœur. C’est pourquoi le travail en cuve ou en récipient exige un poste à courant continu marqué S, et un transformateur à courant alternatif sans réduction de tension reste à l’atelier.
VRD — réduction de tension au porte-électrode
Certains postes ont un VRD (dispositif de réduction de tension). Tant que l’électrode ne touche pas la pièce, le porte-électrode est à une tension réduite à un niveau sans danger ; la pleine tension à vide n’apparaît qu’à l’amorçage de l’arc. Pour le travail en milieu humide, sur des structures et dans des espaces exigus, c’est une vraie protection dans le scénario de choc le plus courant — le changement de baguette.
Comment vérifier : la notice ou la plaque signalétique mentionne le VRD en toutes lettres, et il y a souvent un voyant. Avec le VRD actif, l’amorçage peut être un peu plus difficile — un prix qui vaut d’être payé.
Un différentiel protège-t-il le soudeur ? Seulement côté réseau
Un différentiel de 30 mA sur le circuit de la prise protège contre la tension du réseau : un câble d’alimentation endommagé, un défaut vers la carcasse. Le circuit de soudage est séparé galvaniquement du réseau, donc le courant qui traverse votre corps du porte-électrode à la pièce ne passe jamais par le différentiel — il ne peut pas le voir.
Un simple calcul avec la loi d’Ohm donne l’ordre de grandeur : 80 V aux bornes d’une résistance du corps de l’ordre de 1000 Ω donnent 80 mA, soit bien plus que les 30 mA qui feraient déclencher un différentiel sur le réseau. Contre la tension à vide, seuls vous protègent l’isolation (gants secs, bottes, tapis), un poste marqué S ou un VRD, et les bonnes habitudes.
MIG/MAG, TIG et électrode enrobée : où se trouve encore la tension
- MIG/MAG : gâchette enfoncée, ce n’est pas seulement le tube contact mais tout le fil qui est sous tension — bobine et galets d’entraînement compris. Coupez le poste avant de démêler le fil dans le dévidoir.
- TIG avec amorçage HF : l’impulsion haute fréquence peut percer un gant et perturbe l’électronique voisine. Gardez les câbles courts et ensemble, sans boucles.
- Électrode enrobée : le porte-électrode avec une baguette est à la tension à vide tout le temps que le poste est allumé — ne le posez jamais sur la pièce ni sur un sol mouillé.
Un contrôle de cinq minutes avant le travail
- Câble d’alimentation et prise : pas de fissures, pas de traces de fusion.
- Câbles de soudage sur toute leur longueur : pas d’usure jusqu’au cuivre, pas de réparations au ruban adhésif.
- Porte-électrode et pince de masse : isolation intacte, ressort ferme, contact propre.
- Connecteurs du poste enfoncés à fond.
- Gants et bottes secs, sol sec ou couvert d’un tapis.
- Dans une cuve ou en milieu humide : un poste marqué S et une personne en attente à l’extérieur.
Les bons gants et les bons vêtements sont un sujet à part — voir les EPI de soudage.
Si quelqu’un reçoit un choc
- Coupez d’abord le courant — à l’interrupteur du poste ou au tableau électrique. Ne touchez pas la victime tant que le circuit est sous tension.
- Appelez les secours : le 112 dans toute l’Europe (en France aussi le 15, SAMU).
- S’il ne respire pas, commencez le massage cardiaque et continuez jusqu’à l’arrivée des secours.
- Après tout choc, faites-vous examiner — surtout après une perte de connaissance, une douleur à la poitrine ou des palpitations. Des troubles du rythme cardiaque peuvent apparaître plus tard.
Erreurs courantes
- Changer une baguette à mains nues poste sous tension.
- Travailler avec des gants trempés de sueur — une peau mouillée dans du cuir mouillé n’isole presque pas.
- S’asseoir sur la structure que l’on soude sans tapis.
- Une rallonge dans une flaque et une prise qui baigne dans l’eau.
- Souder seul en espace confiné. Le côté ventilation est traité dans les fumées de soudage.
Questions fréquentes
La tension de soudage est basse. Est-ce vraiment dangereux ?
Oui. La tension à vide est en général de 50 à 90 V en courant continu et peut atteindre 80 V efficaces (113 V crête) sur les postes à courant alternatif, et le seuil de danger est d’environ 50 V — moins quand la peau est mouillée. La sueur fait chuter la résistance de la peau de plusieurs ordres de grandeur, et un soudeur en été est un soudeur à la peau humide.
Que signifie le marquage S sur un poste ?
Que le poste peut être utilisé dans des environnements à risque accru de choc électrique — espaces confinés, lieux humides, travaux où le corps est en contact avec la structure. En courant alternatif, cela signifie une tension à vide limitée à 48 V efficaces ; en courant continu, elle reste dans la limite de 113 V crête. Sans ce marquage, un poste ne doit pas être utilisé dans ces conditions.
Où faut-il mettre la pince de masse ?
Directement sur la pièce, le plus près possible du joint, sur du métal nu. Pas sur l’établi où repose la pièce, et jamais à un endroit qui laisse le courant de retour passer par un roulement, une charnière ou un autre poste — ce chemin abîme ce qu’il traverse.
Un disjoncteur différentiel me protège-t-il d’un choc venant du porte-électrode ?
Non. Un différentiel de 30 mA protège contre la tension du réseau — un câble d’alimentation endommagé ou un défaut vers la carcasse. Le circuit de soudage est séparé du réseau, donc le courant qui vous traverse du porte-électrode à la pièce ne le fera pas déclencher. Là, ce sont l’isolation, un poste marqué S ou un VRD qui vous protègent.
Quelle tension à vide est admise dans une cuve ou un espace confiné ?
Selon la NF EN IEC 60974-1, dans les conditions de risque accru de choc, le courant continu peut atteindre 113 V crête mais le courant alternatif seulement 48 V efficaces. Ces sources de courant portent le marquage S. En conditions normales, le courant alternatif jusqu’à 80 V efficaces est admis.
Qu’est-ce que le VRD sur un poste à souder ?
Un dispositif de réduction de tension (VRD, voltage reduction device) : tant que l’électrode ne touche pas la pièce, le porte-électrode est à une tension réduite à un niveau sans danger, et la pleine tension à vide n’apparaît qu’à l’amorçage. Il protège pendant le changement de baguette, moment où se produisent la plupart des chocs.
