Pourquoi votre poste à souder fait sauter le disjoncteur
Quatre causes distinctes, qu’on reconnaît au moment où le disjoncteur saute : à la mise sous tension, au premier amorçage de l’arc, au bout de quelques minutes, ou seulement sur de longues passes.

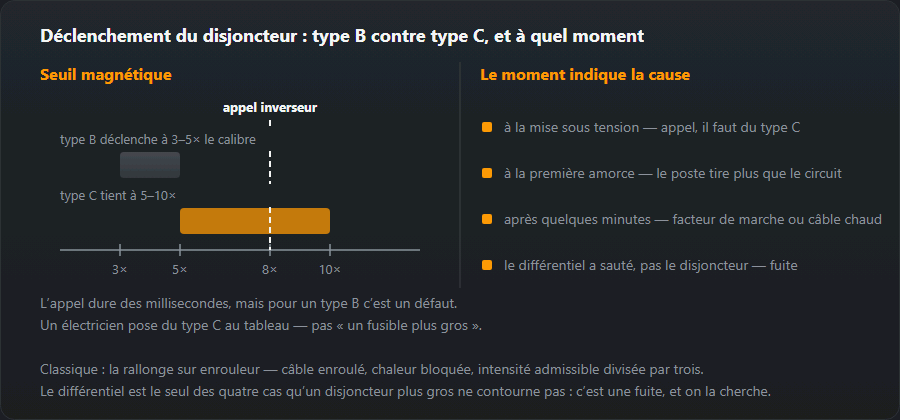

Saute à la mise sous tension : courant d’appel
Un poste inverter charge un banc de condensateurs dès qu’il est mis sous tension, et pendant quelques millisecondes il appelle bien plus que son courant nominal. Un disjoncteur de courbe B, conçu pour l’éclairage et les prises, déclenche à trois à cinq fois son calibre et prend cela pour un défaut.
La solution est un disjoncteur de courbe C, qui tolère brièvement cinq à dix fois le calibre. C’est une modification que fait un électricien dans le tableau électrique ; ce n’est pas quelque chose à contourner avec un fusible plus gros de mauvaise courbe.
Saute au premier arc : la machine demande plus que le circuit
Le courant de soudage n’est pas le courant d’entrée. Un poste inverter de 200 A en pleine puissance sur une seule phase appelle environ 30 A sur le secteur — plus qu’un circuit domestique standard de 16 A ne peut donner.
Calculez la valeur réelle avec le calculateur de facteur de marche et de fusible. Si la machine a vraiment besoin de 30 A, les réponses honnêtes sont un circuit dédié, une alimentation triphasée, ou souder à courant plus faible avec une électrode plus fine.
| Courbe | Déclenche à | Convient au soudage |
|---|---|---|
| B | 3–5 × courant assigné | Non — il déclenche sur l’appel de courant |
| C | 5–10 × courant assigné | Oui — le choix habituel pour un atelier |
| D | 10–20 × courant assigné | Pour les machines puissantes — à définir par l’étude électrique |
Saute au bout de quelques minutes : facteur de marche ou échauffement du câble
Deux possibilités. Soit la protection thermique de la machine elle-même se déclenche, ce qui est le facteur de marche qui fait son travail et pas du tout un défaut — le ventilateur tournera et elle se réarmera en quelques minutes. Soit le câble d’alimentation est sous-dimensionné, chauffe, et le disjoncteur réagit à cela.
Distinguez-les en touchant la rallonge. Un câble tiède sur toute sa longueur est sous-dimensionné. La rallonge sur enrouleur est le cas classique : un câble enroulé sur un tambour ne peut pas évacuer sa chaleur, et son courant admissible chute fortement — l’enrouleur porte deux valeurs, enroulé et déroulé, et la valeur enroulé est bien plus basse. Déroulez-le entièrement, à chaque fois.
Fait sauter le différentiel plutôt que le disjoncteur
Autre défaut, autre cause. Un différentiel réagit à un courant qui fuit vers la terre, pas à une surcharge. L’humidité, un câble endommagé, de l’eau sur le sol ou de l’humidité à l’intérieur de la machine peuvent le provoquer — et contrairement aux autres, celui-ci est un vrai avertissement de sécurité. Ne le réarmez pas sans cesse : trouvez la fuite. Le raisonnement est dans la sécurité électrique en soudage.
Sur un groupe électrogène
Un groupe dimensionné à la puissance nominale du poste à souder aura quand même du mal avec le courant d’appel. Prévoyez environ 30 % de marge, préférez un groupe de type onduleur à forme d’onde propre, et attendez-vous à ce qu’un groupe bon marché et un poste inverter bon marché ensemble forment un mauvais ménage — la correction du facteur de puissance du poste et la régulation du groupe se contrarient.
Combien d’ampères un poste à souder tire de la prise — valeurs chiffrées
Les valeurs ci-dessous viennent de notre calculateur de facteur de marche et de fusible pour un poste inverter MMA sur 230 V, rendement de 85 % et facteur de puissance de 0,95. Il prend la tension d’arc dans la formule conventionnelle de la NF EN 60974-1 U2 = 20 + 0,04·I2. Les courants d’électrode sont le milieu de la plage de notre tableau de courant de soudage.
- Électrode de 2,5 mm à 85 A — environ 23,4 V à l’arc, environ 2,3 kW sur le secteur, donc environ 10,7 A. Un circuit de prises ordinaire de 16 A supporte cela sans broncher.
- Électrode de 3,2 mm à 115 A — environ 3,3 kW et environ 15,2 A. Un circuit de 16 A est à sa limite : une bouilloire sur le même circuit suffit à le faire sauter.
- Électrode de 4,0 mm à 160 A — environ 5,0 kW et environ 22,7 A. Un circuit domestique de 16 A ne tiendra pas cela en soudage continu.
- Les 200 A complets — environ 6,6 kW et environ 30,2 A sur une seule phase. La même puissance sur une alimentation triphasée de 400 V fait environ 10 A par phase, c’est pourquoi les machines plus grosses sont triphasées.
Comment lire ces chiffres : c’est l’appel pendant que l’arc brûle (I1max à ce courant). La plaque signalétique de votre machine peut indiquer des valeurs différentes, car son rendement et sa correction du facteur de puissance diffèrent — la plaque a toujours raison. Au Royaume-Uni, rappelez-vous qu’un fusible de fiche de 13 A se trouve en amont du disjoncteur ; une machine qui demande plus que cela relève d’une prise industrielle de 16 A ou 32 A, pas d’une fiche domestique.

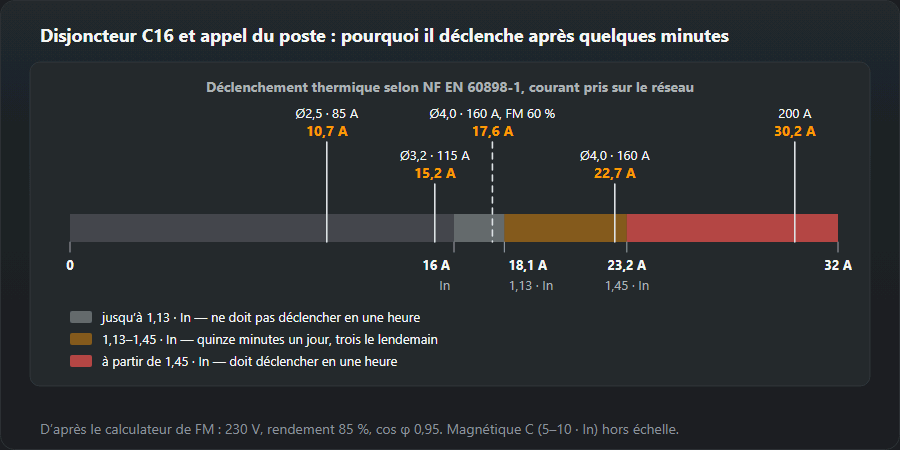

Pourquoi il saute « au bout de quelques minutes » : 1,13 et 1,45
La NF EN 60898-1 fixe deux seuils thermiques pour les disjoncteurs modulaires : à 1,13 fois le calibre, le disjoncteur ne doit pas déclencher en moins d’une heure, et à 1,45 fois le calibre il doit déclencher en moins d’une heure. Pour un C16, cela fait 18,1 A et 23,2 A. Entre les deux se trouve une zone où le temps de déclenchement dépend de l’échauffement du tableau et de la charge qu’avait le circuit auparavant.
Une électrode de 4,0 mm appelant environ 22,7 A tombe en plein dans cette zone : un jour le disjoncteur tient un quart d’heure, le lendemain il lâche au bout de trois minutes. En travail normal avec des pauses — changement d’électrode, piquage du laitier — l’élément thermique voit un courant moyenné, que le calculateur affiche sous la forme I1eff = I1max·√facteur de marche. À 160 A et 60 % de facteur de marche, cela donne environ 17,6 A, et le calculateur suggère un C20.
La rallonge en chiffres
La chute de tension sur un câble d’alimentation se calcule exactement comme celle d’un câble de soudage : ΔU = 2·ρ·L·I / S (cuivre ρ = 0,0175 Ω·mm²/m, le courant fait l’aller et le retour). Pour un appel de 22,7 A :
- 25 m de 1,5 mm² — environ 13,2 V perdus (5,8 %) et environ 300 W de chaleur dans le câble lui-même.
- 25 m de 2,5 mm² — environ 7,9 V (3,5 %) et environ 180 W.
- 50 m de 2,5 mm² — environ 15,9 V (6,9 %).
Un poste inverter appelle une puissance à peu près constante, donc à tension plus basse il tire plus de courant : quelques pour cent de chute, c’est quelques pour cent d’ampères en plus dans le disjoncteur. Le même calcul est fait par le calculateur de chute de tension.
Hot start, arc force et autres charges sur le même circuit
Le hot start ajoute du courant pendant une fraction de seconde à l’amorçage de l’arc ; l’arc force augmente le courant quand l’arc se raccourcit. Les deux font monter les pics appelés sur le secteur. Si le disjoncteur saute exactement à l’amorçage et que la machine a ces réglages dans son menu, réduisez le hot start et réessayez — c’est un essai gratuit.
L’autre coupable habituel, ce sont les voisins sur le circuit. Un compresseur qui démarre son moteur, un radiateur à bain d’huile, la meuleuse d’un collègue — tout cela s’additionne sur le même disjoncteur. Dans un garage, le poste à souder veut une prise sur son propre circuit, ou au minimum être la seule grosse charge en marche pendant que vous soudez.
Erreurs courantes
- « Un disjoncteur plus gros » sans vérifier le câble — le disjoncteur protège le câblage, donc c’est un risque d’incendie, pas une réparation.
- Remplacer un B16 par un C20 d’un coup. Changer de courbe est sans danger à calibre égal ; changer de calibre demande de faire évaluer le câble.
- Souder sur un enrouleur à moitié déroulé. La valeur enroulé s’applique jusqu’à la dernière spire.
- Un groupe électrogène sans réserve. La puissance du groupe se dimensionne avec de la marge — voir le calculateur de puissance de groupe électrogène.
- Réarmer le différentiel encore et encore. À chaque fois, il signale la même fuite.
Ce qu’il faut préparer pour l’électricien
- Une photo de la plaque signalétique du poste : U1, I1max, I1eff, nombre de phases.
- Le marquage du disjoncteur dans le tableau électrique (p. ex. « B16 ») et le type de différentiel.
- Section et longueur de toute rallonge.
- Quand il saute : à la mise sous tension, à l’amorçage, ou après quelques minutes.
- Ce qui fonctionne d’autre sur ce circuit.
Avec cela, un électricien peut dire en quelques minutes si un changement de courbe suffit ou s’il vous faut un circuit dédié ou une prise triphasée. Si vous cherchez encore une machine, vérifiez son courant d’entrée avant d’acheter — le guide pour choisir un poste à souder en parle.
Questions fréquentes
Disjoncteur de courbe B ou de courbe C ?
Courbe C. Un poste inverter appelle un fort courant d’appel à la mise sous tension, en chargeant ses condensateurs internes, et une courbe B déclenche justement là-dessus. La courbe C tolère l’appel et protège toujours le câble. C’est un travail pour un électricien, pas pour un fusible plus gros.
Puis-je simplement monter un disjoncteur plus gros ?
Pas sans vérifier le câble. Le disjoncteur protège le câblage, pas le poste à souder : monter un appareil de 25 A sur un circuit câblé pour 16 A supprime la protection et laisse le câble chauffer dans le mur. Si la machine a vraiment besoin de plus, il faut faire évoluer le circuit.
Il ne déclenche qu’après dix minutes de soudage.
Alors c’est thermique, pas un courant d’appel, et la machine est probablement utilisée au-delà de son facteur de marche — ou le câble d’alimentation est sous-dimensionné et chauffe. Calculez le courant d’entrée réel et le facteur de marche avec le calculateur de facteur de marche.
Un poste à souder de 200 A fonctionnera-t-il sur un circuit de 16 A ?
Avec une électrode de 2,5 mm, oui : l’appel est d’environ 11 A. Avec 3,2 mm (environ 15 A), on est à la limite, à condition que rien d’autre ne tourne sur le circuit. Avec 4,0 mm, l’appel monte à environ 23 A et un disjoncteur de 16 A déclenche au bout de quelques minutes. Les 200 A complets, c’est environ 30 A sur une phase — un circuit dédié ou une alimentation triphasée.
Il déclenche quand j’amorce l’arc, pas à la mise sous tension. Pourquoi ?
Le pic de courant à l’amorçage de l’arc, renforcé par le hot start. Vérifiez d’abord si le disjoncteur est de courbe B, et réduisez le hot start dans le menu de la machine. Si cela ne suffit pas, le circuit est trop faible ou une autre forte charge fonctionne dessus.
Quelle section de rallonge faut-il pour un poste à souder ?
Pour un appel d’environ 23 A, 25 m de 1,5 mm² perdent environ 13 V et dissipent environ 300 W ; 2,5 mm² perdent environ 8 V. Utilisez du 2,5 mm² ou plus gros, le plus court possible, et toujours entièrement déroulé du tambour.
