Вибиває автомат під час зварювання
Причина майже завжди в одному з трьох: автомат не тієї характеристики, провід не того перерізу або апарат працює поза межами свого ТВ. Розбираємо по порядку — і чому зварювальний струм тут ні до чого.
Який струм рахувати
Перше, що плутають: зварювальний струм і споживаний із мережі — різні величини. Інвертор на 200 А зварювального струму бере з розетки помітно менше, бо напруга дуги в рази нижча за мережеву. Орієнтуватися потрібно на рядок паспорта «максимальний споживаний струм» (I1max) і «ефективний споживаний струм» (I1eff).
I1max — пікове споживання на максимальному струмі. I1eff — ефективне, з урахуванням тривалості вмикання. Автомат добирають за ефективним, але перевіряють, що він переживе пікове.

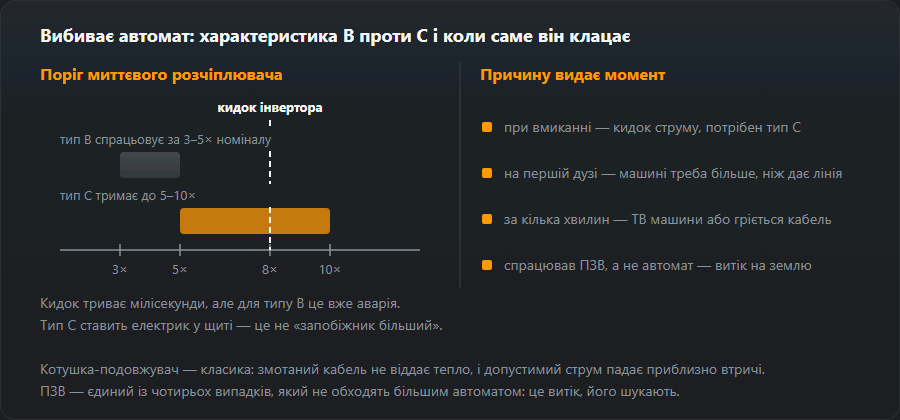

Характеристика автомата важливіша за номінал
| Характеристика | Спрацьовує за | Годиться для зварювання |
|---|---|---|
| B | 3–5 номіналів | Ні: вибиває на пускових кидках |
| C | 5–10 номіналів | Так, звичайний вибір для майстерні |
| D | 10–20 номіналів | Для потужних апаратів і верстатів, ставиться за проєктом |
Зварювальний інвертор — навантаження з різкими кидками: у момент запалювання струм короткочасно злітає. Автомат B сприймає це як коротке замикання. Заміна на C того самого номіналу розв’язує проблему в більшості побутових випадків — але лише якщо провід розрахований на цей номінал.
Поставити автомат більший, щоб «не вибивало», — прямий шлях до пожежі: захист перестає спрацьовувати раніше, ніж перегріється проводка. Номінал автомата добирається під переріз проводу, а не під бажання. Якщо провід тонкий, міняти треба провід.
Тривалість вмикання
ТВ (duty cycle) — частка десятихвилинного циклу, яку апарат може працювати на заданому струмі. ТВ 60 % за 160 А означає шість хвилин зварювання й чотири хвилини паузи. Робота поза межами ТВ гріє і апарат, і проводку, і разом із тепловим розчіплювачем автомата дає спрацювання «через хвилину».
Провід і подовжувач
- Переріз під номінал автомата. Не навпаки. Тонкий провід гріється, падіння напруги росте, апарат «сідає».
- Подовжувач розмотувати повністю. Згорнутий у бухту провід гріється сильніше й працює як індуктивність.
- Що коротше, то краще. Втрати ростуть пропорційно довжині; принцип той самий, що й для зварювального кабелю — він розібраний у калькуляторі перерізу.
- Розетка й вилка теж гріються. Оплавлена вилка — ознака, що крізь неї йде струм, на який вона не розрахована.
Якщо вибиває ПЗВ, а не автомат
Це інша історія: ПЗВ реагує на струм витоку, а не на перевантаження. Причини зазвичай в ізоляції — волога в кабелі чи пальнику, пошкоджена ізоляція тримача, сира основа під ногами. Таке спрацювання ігнорувати не можна: воно попереджає про витік на землю, тобто про реальний ризик ураження струмом. Шукайте пошкодження, а не вимикайте захист.
Коли вибиває — так видно причину
Момент спрацювання каже більше, ніж сам апарат. Перш ніж щось міняти, запишіть, у яку секунду гасне світло:
- Одразу під час вмикання, без дуги. Кидок заряджання конденсаторів інвертора. Винна характеристика B — допомагає C того самого номіналу.
- У момент запалювання. Пік струму на старті дуги, підкинутий функцією hot start. Характеристика B або лінія, на якій уже працює щось інше.
- Через кілька хвилин безперервного зварювання. Тепловий розчіплювач: споживання стабільно вище за номінал автомата.
- Лише на кінці довгого подовжувача. Падіння напруги і нагрів проводу, а не апарат.
- Вибиває ПЗВ. Витік на землю — завжди шукати пошкодження.
Скільки ампер бере зварювальний апарат із розетки — приклади
Цифри нижче дає наш калькулятор ТВ і автомата для інвертора ММА на 230 В, ККД 85 % і cos φ 0,95. Напругу дуги там рахують за умовною формулою EN 60974-1: U2 = 20 + 0,04·I2. Струми електродів — середина діапазону з таблиці зварювального струму.
- Електрод 2,5 мм, 85 А — дуга близько 23,4 В, із мережі близько 2,3 кВт, тобто близько 10,7 А. Звичайна розеткова лінія на 16 А витримає це спокійно.
- Електрод 3,2 мм, 115 А — близько 3,3 кВт і близько 15,2 А. Лінія на 16 А працює на межі: досить чайника на тій самій лінії, щоб вибило.
- Електрод 4,0 мм, 160 А — близько 5,0 кВт і близько 22,7 А. Побутова лінія на 16 А за безперервного зварювання цього не втримає.
- Повні 200 А — близько 6,6 кВт і близько 30,2 А з однієї фази. Та сама потужність від трифазної мережі 400 В — близько 10 А на фазу, тому потужні апарати й роблять трифазними.
Як читати ці цифри: це споживання, поки горить дуга (I1max для цього струму). У паспорті вашого апарата можуть стояти інші значення — у нього свій ККД і своя корекція коефіцієнта потужності. Табличка завжди головніша.
Чому вибиває «через кілька хвилин»: 1,13 і 1,45
Стандарт EN 60898-1 задає автоматичним вимикачам два теплові пороги: за 1,13 номіналу автомат не повинен спрацювати протягом години, за 1,45 — повинен спрацювати протягом години. Для C16 це 18,1 А і 23,2 А. Між ними — зона, де час спрацювання залежить від температури в щитку і від попереднього навантаження.
Електрод 4,0 мм зі споживанням близько 22,7 А потрапляє рівно в цю зону: одного разу автомат протримається чверть години, іншого — відпустить через три хвилини. За звичайної роботи з паузами (заміна електрода, відбивання шлаку) розчіплювач бачить усереднений струм — калькулятор рахує його як I1eff = I1max·√ТВ. Для 160 А за ТВ 60 % виходить близько 17,6 А, і калькулятор пропонує C20.
Подовжувач у цифрах
Падіння напруги на живильному проводі рахують так само, як на зварювальному кабелі: ΔU = 2·ρ·L·I / S (ρ міді 0,0175 Ом·мм²/м, струм іде туди й назад). Для споживання 22,7 А:
- 25 м, 1,5 мм² — падіння близько 13,2 В (5,8 %) і близько 300 Вт тепла в самому проводі.
- 25 м, 2,5 мм² — близько 7,9 В (3,5 %) і близько 180 Вт.
- 50 м, 2,5 мм² — близько 15,9 В (6,9 %).
Інвертор бере приблизно сталу потужність, тому за зниженої напруги тягне більше струму: кілька відсотків просідання — кілька відсотків зайвих ампер на автоматі. На котушці подовжувача виробник зазвичай друкує дві потужності: для змотаного і для розмотаного проводу. Апарату потрібна друга, і то лише після того, як провід розмотано повністю. Такий самий розрахунок робить калькулятор падіння напруги.
Hot start, arc force і кілька споживачів на одній лінії
Hot start на частку секунди додає струм під час запалювання, arc force піднімає струм, коли дуга коротшає. Обидва збільшують піки споживання. Якщо вибиває рівно на старті дуги, а в меню апарата є ці налаштування, зменште hot start і перевірте знову — безкоштовний тест.
Другий частий винуватець — сусіди по лінії. Компресор під час пуску двигуна, масляний обігрівач, болгарка напарника — усе це складається на одному автоматі. У гаражі зварювальному апарату потрібна розетка на окремій лінії або принаймні він має бути єдиним великим споживачем під час роботи.
Типові помилки
- «Потужніший автомат» без перевірки проводу — розібрано вище: це ризик пожежі, а не ремонт.
- Заміна B16 на C20 одним рухом. Зміна характеристики безпечна за того самого номіналу; зміна номіналу потребує оцінки проводу.
- Зварювання від котушки, розмотаної наполовину.
- Генератор «впритул». Потужність генератора беруть із запасом — див. калькулятор генератора для зварювального апарата.
- Зводити ПЗВ раз у раз. Щоразу воно попереджає про той самий витік; правила — у статті про електробезпеку під час зварювання.
Що підготувати для електрика
- Фото таблички апарата: U1, I1max, I1eff, кількість фаз.
- Маркування автомата зі щитка (наприклад, «B16») і тип ПЗВ.
- Переріз і довжину подовжувача, якщо він є.
- Момент спрацювання: під час вмикання, під час запалювання чи через кілька хвилин.
- Що ще працює на цій лінії.
З цим електрик за кілька хвилин зрозуміє, чи вистачить зміни характеристики, чи потрібна окрема лінія або трифазна розетка. Якщо апарат ще тільки обираєте, перевірте споживання до купівлі — допоможе стаття про вибір зварювального апарата.
Заміна автомата, розетки чи вводу — робота для людини з допуском. Ця сторінка допомагає зрозуміти причину й говорити з електриком предметно, а не замінює його.
Часті питання
Який автомат потрібен під інвертор 200 А?
Дивитися треба не на зварювальний струм, а на споживаний із мережі — він зазначений у паспорті апарата, зазвичай 20–32 А для побутових інверторів. Під таке навантаження ставлять автомат із характеристикою C відповідного номіналу; автомат B того самого номіналу вибиватиме на пускових струмах.
Чому вибиває не одразу, а через хвилину роботи?
Це тепловий розчіплювач: він реагує на тривале перевантаження, а не на кидок. Отже, споживаний струм стабільно вищий за номінал автомата. Або знижувати зварювальний струм, або ставити автомат правильного номіналу й переріз проводу під нього.
Чи можна варити через подовжувач?
Можна, але переріз і довжина вирішують усе. Тонкий побутовий подовжувач на котушці — найчастіша причина просідання та спрацювання захисту. Потрібен провід достатнього перерізу, повністю розмотаний, і краще короткий: втрати ростуть пропорційно довжині.
Чи потягне автомат на 16 А зварювальний апарат на 200 А?
На електроді 2,5 мм — так: споживання близько 11 А. На 3,2 мм (близько 15 А) — на межі, якщо на лінії більше нічого не працює. На 4,0 мм споживання зростає до 23 А, і автомат на 16 А спрацює через кілька хвилин. Повні 200 А — це близько 30 А з однієї фази, тобто окрема лінія або трифазне живлення.
Вибиває під час запалювання дуги, а не під час вмикання — що це означає?
Пік струму на старті дуги, підкинутий hot start. Спершу перевірте, чи не стоїть автомат характеристики B, і зменште hot start у меню апарата. Якщо не допомагає — лінія слабка або на ній працює інший великий споживач.
Який переріз подовжувача потрібен для зварювального апарата?
За споживання близько 23 А провід 1,5 мм² завдовжки 25 м втрачає близько 13 В і гріється потужністю близько 300 Вт; 2,5 мм² втрачає близько 8 В. Під зварювальний апарат беруть 2,5 мм² і товще, якомога коротший і завжди повністю розмотаний із котушки.
