Spawarka wybija bezpiecznik
Przyczyna niemal zawsze tkwi w jednej z trzech rzeczy: wyłącznik o niewłaściwej charakterystyce, przewód o niewłaściwym przekroju albo praca poza cyklem pracy urządzenia. Po kolei — i dlaczego liczba amperów z tabliczki (prąd spawania) nie mówi wprost, ile spawarka bierze z sieci.
Który prąd liczyć
Pierwsza rzecz, którą się myli: prąd spawania i pobór z sieci to różne wielkości. Inwerter o 200 A prądu spawania bierze z gniazdka wyraźnie mniej, bo napięcie łuku jest wielokrotnie niższe od sieciowego. Kierować się trzeba pozycją w karcie „maksymalny prąd pobierany” (I1max) oraz „skuteczny prąd pobierany” (I1eff).
I1max to pobór szczytowy przy maksymalnym prądzie. I1eff — skuteczny, z uwzględnieniem cyklu pracy. Wyłącznik dobiera się po skutecznym, ale sprawdza, że przetrzyma szczytowy.
Charakterystyka ważniejsza od prądu znamionowego

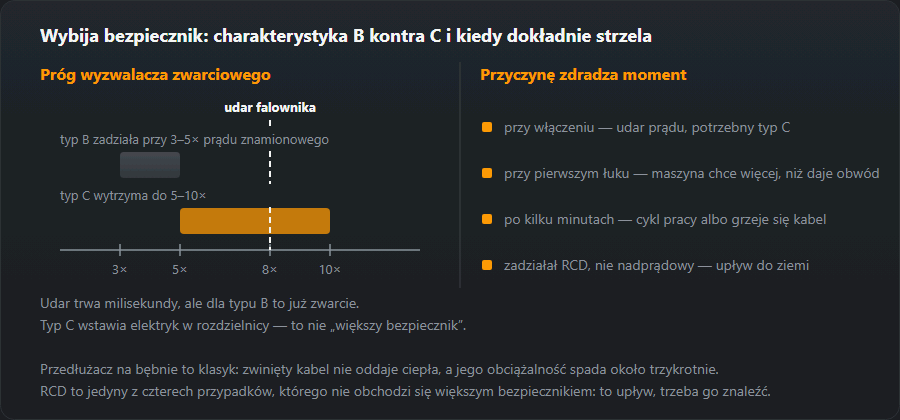

| Charakterystyka | Zadziała przy | Nadaje się do spawania |
|---|---|---|
| B | 3–5 × prąd znamionowy | Nie: wybija na udarach rozruchowych |
| C | 5–10 × prąd znamionowy | Tak, zwykły wybór do warsztatu |
| D | 10–20 × prąd znamionowy | Do mocnych urządzeń i obrabiarek, dobierany projektowo |
Inwerter spawalniczy to obciążenie o gwałtownych skokach: w chwili zajarzenia prąd chwilowo strzela w górę. Wyłącznik B odbiera to jako zwarcie. Wymiana na C o tym samym prądzie znamionowym rozwiązuje sprawę w większości przypadków domowych — ale tylko jeśli przewód jest na ten prąd obliczony.
Postawienie większego wyłącznika, „żeby nie wybijało”, to prosta droga do pożaru: zabezpieczenie przestaje zadziałać wcześniej, niż przegrzeje się instalacja. Prąd znamionowy dobiera się pod przekrój przewodu, a nie pod życzenie. Jeśli przewód jest cienki, wymienić trzeba przewód.
Cykl pracy
Cykl pracy (duty cycle) to część dziesięciominutowego okresu, przez którą urządzenie może pracować przy danym prądzie. Cykl 60 % przy 160 A oznacza sześć minut spawania i cztery minuty przerwy. Praca poza cyklem grzeje i spawarkę, i instalację, a razem z wyzwalaczem termicznym daje zadziałanie „po minucie”.
Przewód i przedłużacz
- Przekrój pod prąd wyłącznika. Nie odwrotnie. Cienki przewód grzeje się, spadek napięcia rośnie, spawarka siada.
- Przedłużacz rozwijać do końca. Zwinięty w bęben grzeje się mocniej i działa jak indukcyjność.
- Im krócej, tym lepiej. Straty rosną proporcjonalnie do długości; zasada ta sama co przy przewodzie spawalniczym — omówiona w kalkulatorze przekroju.
- Gniazdo i wtyczka też się grzeją. Nadtopiona wtyczka to znak, że płynie przez nią prąd, na który nie jest przewidziana.
Gdy wybija różnicówka, a nie wyłącznik
To inna historia: wyłącznik różnicowoprądowy reaguje na prąd upływu, a nie na przeciążenie. Przyczyny tkwią zwykle w izolacji — wilgoć w przewodzie albo uchwycie, uszkodzona izolacja uchwytu, mokre podłoże pod nogami. Takiego zadziałania nie wolno ignorować: ostrzega o upływie do ziemi, czyli o realnym ryzyku porażenia. Szukaj uszkodzenia, nie wyłączaj zabezpieczenia.
Kiedy wybija — tak rozpoznasz przyczynę
Moment zadziałania mówi więcej niż sama spawarka. Zanim cokolwiek wymienisz, zanotuj, w której chwili gaśnie światło:
- Przy samym włączeniu, bez łuku. Udar ładowania kondensatorów inwertera. Winna charakterystyka B — pomaga C tego samego prądu.
- W chwili zajarzenia. Szczyt prądu przy starcie łuku, podbity funkcją hot start. Charakterystyka B albo obwód, na którym pracuje już coś innego.
- Po kilku minutach ciągłego spawania. Wyzwalacz termiczny: pobór stale powyżej prądu znamionowego wyłącznika.
- Tylko na końcu długiego przedłużacza. Spadek napięcia i grzanie przewodu, nie spawarka.
- Wybija różnicówka. Upływ do ziemi — zawsze szukać usterki.
Ile amper bierze spawarka z gniazdka — przykłady
Poniższe liczby daje nasz kalkulator cyklu pracy i zabezpieczenia dla inwertera MMA przy 230 V, sprawności 85 % i cos φ 0,95. Napięcie łuku liczy się tam wzorem umownym z EN 60974-1: U2 = 20 + 0,04·I2. Prądy elektrod — środek zakresu z tabeli prądu spawania.
- Elektroda 2,5 mm, 85 A — łuk ok. 23,4 V, z sieci ok. 2,3 kW, czyli ok. 10,7 A. Zwykły obwód gniazd 16 A wytrzyma to bez kłopotu.
- Elektroda 3,2 mm, 115 A — ok. 3,3 kW i ok. 15,2 A. Obwód 16 A pracuje na granicy; wystarczy czajnik w tym samym obwodzie, żeby wybiło.
- Elektroda 4,0 mm, 160 A — ok. 5,0 kW i ok. 22,7 A. Tego domowy obwód 16 A przy ciągłym spawaniu nie utrzyma.
- Pełne 200 A — ok. 6,6 kW i ok. 30,2 A z jednej fazy. Ta sama moc z sieci trójfazowej 400 V to ok. 10 A na fazę — dlatego mocne urządzenia robi się trójfazowe.
Jak czytać te liczby: to pobór w czasie palenia się łuku (I1max dla danego prądu). Karta Twojej spawarki może podawać inne wartości, bo inna jest sprawność i korekcja współczynnika mocy — zawsze wygrywa tabliczka.
Dlaczego wybija „po kilku minutach”: 1,13 i 1,45

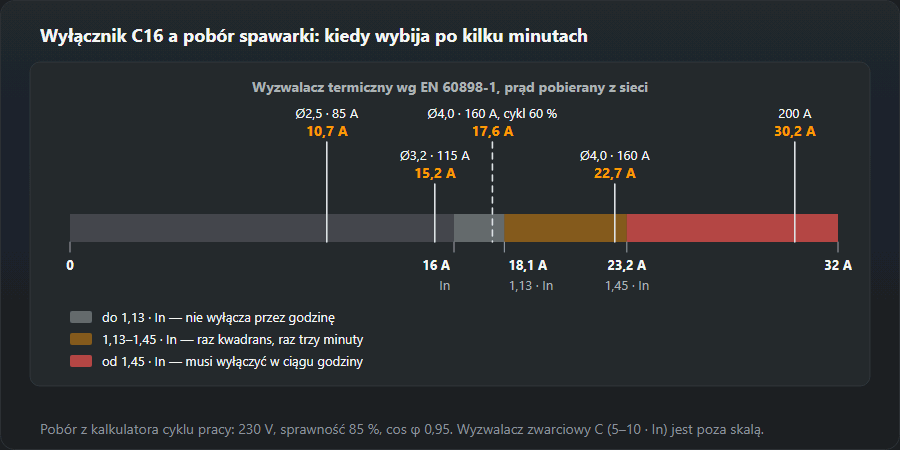

Norma EN 60898-1 określa dla wyłączników nadprądowych dwa progi termiczne: przy 1,13 prądu znamionowego wyłącznik nie może zadziałać w ciągu godziny, przy 1,45 musi zadziałać w ciągu godziny. Dla C16 to 18,1 A i 23,2 A. Między nimi leży strefa, w której o czasie zadziałania decyduje temperatura w rozdzielnicy i poprzednie obciążenie.
Elektroda 4,0 mm z poborem ok. 22,7 A trafia dokładnie w tę strefę: raz wyłącznik wytrzyma kwadrans, raz puści po trzech minutach. Przy normalnej pracy z przerwami (wymiana elektrody, skuwanie żużla) wyzwalacz widzi prąd uśredniony — kalkulator liczy go jako I1eff = I1max·√cyklu. Dla 160 A przy 60 % wychodzi ok. 17,6 A i kalkulator proponuje C20.
Przedłużacz w liczbach
Spadek napięcia na przewodzie zasilającym liczy się tak samo jak na przewodzie spawalniczym: ΔU = 2·ρ·L·I / S (ρ miedzi 0,0175 Ω·mm²/m, prąd płynie tam i z powrotem). Dla poboru 22,7 A:
- 25 m, 1,5 mm² — spadek ok. 13,2 V (5,8 %) i ok. 300 W ciepła w samym przewodzie.
- 25 m, 2,5 mm² — ok. 7,9 V (3,5 %) i ok. 180 W.
- 50 m, 2,5 mm² — ok. 15,9 V (6,9 %).
Inwerter pobiera w przybliżeniu stałą moc, więc przy niższym napięciu bierze więcej prądu — kilka procent spadku to kilka procent więcej amperów na wyłączniku. Na bębnie przedłużacza producent drukuje zwykle dwie moce: dla przewodu zwiniętego i rozwiniętego. Spawarka potrzebuje tej drugiej, a i tak dopiero po rozwinięciu całego przewodu. Te same obliczenia robi kalkulator spadku napięcia.
Hot start, arc force i kilka odbiorników na jednym obwodzie
Hot start przez ułamek sekundy dodaje prądu przy zajarzeniu, arc force podnosi prąd, gdy łuk się skraca. Oba zwiększają szczyty poboru. Jeśli wybija dokładnie przy starcie łuku, a urządzenie ma te nastawy w menu, zmniejsz hot start i sprawdź ponownie — to test za darmo.
Drugi częsty winowajca to sąsiedzi w obwodzie. Sprężarka przy rozruchu silnika, grzejnik olejowy, szlifierka kątowa kolegi — wszystko to sumuje się na tym samym wyłączniku. W garażu spawarka powinna mieć gniazdo na osobnym obwodzie albo przynajmniej być jedynym dużym odbiornikiem w czasie pracy.
Typowe błędy
- „Mocniejszy bezpiecznik” bez sprawdzenia przewodu — omówione wyżej, to ryzyko pożaru, nie naprawa.
- Wymiana B16 na C20 jednym ruchem. Zmiana charakterystyki jest bezpieczna przy tym samym prądzie; zmiana prądu wymaga oceny przewodu.
- Spawanie na bębnie zwiniętym w połowie. Zwinięty przewód grzeje się mocniej, a producent podaje dla niego wyraźnie niższą dopuszczalną moc niż dla rozwiniętego.
- Agregat „na styk”. Moc agregatu dobiera się z zapasem — patrz kalkulator agregatu do spawarki.
- Resetowanie różnicówki raz za razem. Za każdym razem ostrzega o tym samym upływie; zasady w artykule o bezpieczeństwie elektrycznym.
Co przygotować dla elektryka
- Zdjęcie tabliczki spawarki: U1, I1max, I1eff, liczba faz.
- Oznaczenie wyłącznika z rozdzielnicy (np. „B16”) i typ różnicówki.
- Przekrój i długość przedłużacza, jeśli jest używany.
- Moment zadziałania: przy włączeniu, przy zajarzeniu czy po kilku minutach.
- Co jeszcze pracuje na tym obwodzie.
Z tym elektryk w kilka minut oceni, czy wystarczy zmiana charakterystyki, czy potrzebny jest osobny obwód albo gniazdo trójfazowe. Jeśli dopiero wybierasz urządzenie, sprawdź pobór przed zakupem — pomoże poradnik wyboru spawarki.
Wymiana wyłącznika, gniazda czy zasilania to praca dla osoby z uprawnieniami. Ta strona pomaga zrozumieć przyczynę i rozmawiać z elektrykiem konkretnie, a nie go zastępuje.
Częste pytania
Jaki bezpiecznik pod inwerter 200 A?
Patrzeć trzeba nie na prąd spawania, lecz na pobór z sieci — podany jest w karcie spawarki, zwykle 20–32 A dla urządzeń domowych. Pod takie obciążenie stawia się wyłącznik o charakterystyce C odpowiedniego prądu; wyłącznik B tego samego prądu będzie wybijał na prądach rozruchowych.
Dlaczego wybija nie od razu, tylko po minucie pracy?
To wyzwalacz termiczny: reaguje na długotrwałe przeciążenie, a nie na chwilowy skok. Znaczy, że pobór jest stale wyższy od prądu znamionowego wyłącznika. Albo obniżyć prąd spawania, albo dobrać wyłącznik o właściwym prądzie i przewód pod niego.
Czy można spawać przez przedłużacz?
Można, ale przekrój i długość decydują o wszystkim. Cienki przedłużacz domowy na bębnie to najczęstsza przyczyna zapadu napięcia i zadziałania zabezpieczenia. Potrzebny jest przewód o wystarczającym przekroju, całkowicie rozwinięty, i najlepiej krótki: straty rosną proporcjonalnie do długości.
Czy spawarka 200 A pójdzie na bezpieczniku 16 A?
Na elektrodzie 2,5 mm tak: pobór to ok. 11 A. Na 3,2 mm (ok. 15 A) — na granicy, jeśli w obwodzie nic więcej nie pracuje. Na 4,0 mm pobór rośnie do ok. 23 A i wyłącznik 16 A zadziała po kilku minutach. Pełne 200 A to ok. 30 A z jednej fazy — to już osobny obwód albo zasilanie trójfazowe.
Wybija przy zajarzeniu łuku, a nie przy włączeniu — co to znaczy?
Szczyt prądu przy starcie łuku, podbity przez hot start. Najpierw sprawdź, czy wyłącznik ma charakterystykę B, i zmniejsz hot start w menu spawarki. Jeśli to nie pomaga, obwód jest za słaby albo pracuje na nim inny duży odbiornik.
Jaki przekrój przedłużacza do spawarki?
Przy poborze ok. 23 A i 25 m przewodu 1,5 mm² traci ok. 13 V i grzeje się mocą ok. 300 W; 2,5 mm² traci ok. 8 V. Do spawarki bierze się przewód 2,5 mm² lub grubszy, jak najkrótszy i zawsze rozwinięty z bębna do końca.
