Защита органов дыхания сварщика

Маска — последнее звено, а не первое. Сначала убирают источник и отсасывают дым там, где он рождается, и только то, что убрать нельзя, задерживает фильтр на лице. Такой же порядок стоит и в правилах охраны труда, а не только в советах.

Распечатать таблицу

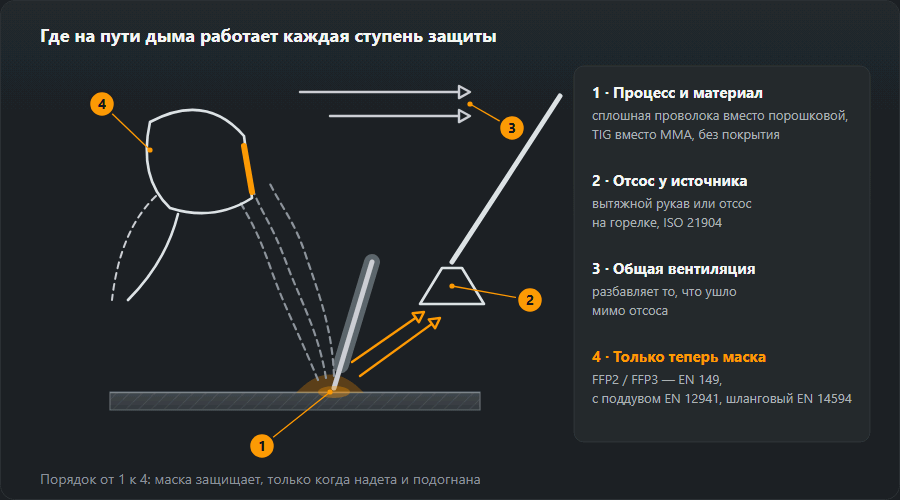

Порядок, который обязателен

1. Сменить процесс или материал. Сплошная проволока вместо порошковой, TIG вместо MMA, материал без покрытия вместо оцинкованного — это уменьшает дым в разы, а не на проценты.
2. Отсосать у источника. Вытяжное плечо или отсос на горелке по ISO 21904 забирает дым до того, как он дойдёт до зоны дыхания.
3. Проветрить помещение. Общая вентиляция разбавляет то, что ушло от отсоса.
4. И только теперь маска. Личная защита идёт последней, потому что работает лишь надетой и подогнанной.

Скачать схему: SVG · PNG

Чем защищаться

FFP2 или FFP3

Класс фильтра говорит, сколько частиц он задерживает: FFP1 меньше всех, FFP3 больше всех. На сварке граница проходит так: FFP2 — короткие работы по нелегированной стали при действующей вентиляции; FFP3 — нержавейка и оцинковка, работа целую смену, замкнутые пространства, всё, где дым канцерогенный.

Важнее класса, впрочем, бывает подгонка. Полумаска работает за счёт плотности по лицу, а плотность портят борода, шрам, неверно подобранный размер и просто сдвинутая под подбородок маска «на минутку». Негерметичная FFP3 защищает хуже подогнанной FFP2, потому что воздух идёт мимо фильтра.

Наддув: почему он бывает эффективнее

Маска с принудительной подачей по EN 12941 — это турбоблок на поясе, фильтр и шланг к щитку. Избыточное давление под щитком делает так, что неплотности не втягивают грязный воздух, а выталкивают чистый наружу — поэтому борода ей не мешает, а дыхание не требует усилия.

Практическое преимущество, впрочем, другое: наддув не снимают через двадцать минут. Полумаску под щитком в жару рано или поздно стягивает почти каждый, а снятое средство не защищает вообще. В тесных ёмкостях, где может не хватать самого кислорода, фильтр не поможет вовсе — там нужен шланговый аппарат по EN 14594 с подачей воздуха снаружи.

Отсос на горелке

Отсос, встроенный в рукоятку MIG/MAG, забирает дым в нескольких сантиметрах от дуги, то есть до того, как он поднимется к лицу. ISO 21904 описывает требования к таким устройствам и порядок проверки их эффективности.

Две оговорки из практики. Во-первых, слишком сильный отсос утягивает защитный газ и даёт поры — поэтому производительность регулируют, а не ставят на максимум. Во-вторых, отсос у источника не отменяет маску на нержавейке: он забирает большую часть дыма, но шестивалентный хром опасен в количествах, при которых «большая часть» — это мало.

Классы фильтров и маски сварщика: FFP, P и TH

У сварочного поста встречаются пять семейств средств защиты, у каждого своя норма. Фильтрующая полумаска по EN 149 — маска и фильтр в одном, класс FFP1, FFP2 или FFP3; маркировка NR значит «только на одну смену», R — «многоразовая». Резиновая или силиконовая полумаска по EN 140 принимает сменные противоаэрозольные фильтры по EN 143 классов P1, P2 и P3. Фильтрующее средство с принудительной подачей воздуха и шлемом или капюшоном по EN 12941 — на сварке это маска сварщика с наддувом — имеет классы TH1, TH2 и TH3, то же с плотно прилегающей маской по EN 12942 — классы TM1–TM3. В шланговом аппарате со сжатым воздухом по EN 14594 воздух вообще не идёт через фильтр, а поступает подготовленным из пневмосети.

Насколько сильно средство защищает, страны указывают по-разному. В Германии это уровень защиты из DGUV Regel 112-190 (таблица 2), в Великобритании — назначенный коэффициент защиты (APF) из HSE HSG53 (таблица 10). Оба показывают, во сколько раз концентрация во вдыхаемом воздухе ниже окружающей, если средство подобрано и надето правильно, — но числа совпадают не везде:

Отсюда три вывода. Первый: FFP2 и P2 в обоих документах — 10, TH2 — 20; здесь согласие. Второй: на FFP3 и TH3 они расходятся; если не знаете, по какому своду предприятие оценивает риски, считайте по меньшему числу. Третий, решающий для сварки: DGUV Regel 112-190 не допускает FFP1, P1 и наддув TH1 против канцерогенов — то есть против шестивалентного хрома и никеля из дыма нержавейки, — и HSG53 тоже не советует FFP1 для сварочного дыма. Буква P после класса (TH2P, TH3P) означает противоаэрозольный фильтр и ничего не говорит о газах.

Когда нужен наддув или воздух извне

Полумаски на лице уже мало, как только выполняется хотя бы одно из условий:

• Нержавейка и высоколегированные материалы. В дыме шестивалентный хром и никель, оба канцерогенны. Немецкая TRGS 528 называет для этого случая подходящими сварочные шлемы с подачей TH2P или TH3P и маски с подачей TM1P–TM3P. Подробно — дым нержавейки.
• Оцинковка и металл с покрытием. Оксид цинка — частицы и остаётся в фильтре P; грунты, краски и масла в дуге разлагаются ещё и на газы, от которых противоаэрозольный фильтр не спасёт. Лучше всего заранее зачистить зону шва до металла.
• Тесные пространства, ёмкости, двойное дно. Дым не разбавляется, защитный газ вытесняет воздух. Какими там должны быть вентиляция и вытяжка — сварочный аэрозоль и вентиляция.
• Долгая работа. Кто варит большую часть смены, упирается с полумаской в предел времени ношения и в жару под ней; у маски с наддувом нет ни того, ни другого (числа ниже, по DGUV Regel 112-190).
• Борода. Шлему или капюшону с подачей прилегание к лицу не нужно; маске FFP и полумаске — обязательно.

Газы: где противоаэрозольный фильтр бессилен

Фильтр P задерживает частицы, а не газы. При сварке же образуются три опасных газа: озон — из кислорода воздуха под ультрафиолетом дуги, больше всего при TIG и MIG алюминия; оксиды азота — прежде всего при газовой сварке и плазменной резке; угарный газ — от разложения CO₂ при MAG. От газов нужен газовый или комбинированный фильтр по EN 14387, тип которого изготовитель допускает для конкретного вещества, или воздух извне. От угарного газа рабочего фильтра нет — только свежий или сжатый воздух. А там, где может не хватить самого кислорода, например в ёмкости, куда натёк аргон, не поможет никакое фильтрующее средство: только изолирующее, не зависящее от окружающего воздуха, — шланговый аппарат или дыхательный аппарат на баллонах.

DGUV Regel 112-190 прямо называет ещё одну опасность: искры и горячие брызги могут поджечь фильтр, а тлеющий фильтр выделяет угарный газ, который владелец вдыхает напрямую. Поэтому для сварки берут средства, в которых попадание искр по возможности исключено, — искрозащита перед фильтром, фильтр не в сторону брызг.

Как подобрать защиту органов дыхания для сварки: по шагам

1. Определите процесс и материал. Материал решает, есть ли в дыме канцерогены; процесс — сколько дыма вообще образуется.
2. Оцените количество дыма. Порядок величины по процессам — в таблице на странице сварочный аэрозоль: между TIG и самозащитной порошковой проволокой разница в десять раз и больше.
3. Проверьте, есть ли отсос у источника. Вытяжной рукав или отсос на горелке снижают то, что доходит до лица. Без них выбирают класс на ступень выше.
4. Задайте класс. Нелегированная сталь, коротко, с вытяжкой — FFP2 или P2. Нержавейка, оцинковка, вся смена, тесные пространства — минимум FFP3 или P3, лучше наддув TH2 или TH3. Газы — комбинированный фильтр или воздух извне. Нехватка кислорода — изолирующий аппарат.
5. Согласуйте со сварочной маской. Полумаска должна помещаться под опущенной маской сварщика и не сдвигаться ею; для этого есть плоские модели. В маске с наддувом защита глаз и дыхания — одно целое: степень затемнения светофильтра, оголовье и вес проверяют вместе, см. маска сварщика.
6. Проверьте прилегание. При первом подборе — тест на прилегание (fit-test), который определит модель и размер; дальше перед каждым использованием — проверка прилегания по инструкции изготовителя. По линии прилегания гладко выбрит.
7. Назначьте замену фильтров. Противоаэрозольный фильтр по мере забивания в первую очередь становится тяжелее продыхивать. Меняют, когда дышать заметно труднее, когда фильтр повреждён или промок, а у наддува — когда сигнал сообщает о малом расходе. FFP с маркировкой NR после смены выбрасывают. Оба фильтра двухфильтровой маски всегда меняют вместе (HSE HSG53).
8. Храните правильно. После смены маску очищают и хранят с фильтрами в закрытом контейнере или пакете, а не на крючке над постом: пыль оседает внутри и вдыхается при следующем надевании. Аккумулятор наддува заряжают, предфильтр и искрозащиту меняют вовремя.

Если работаете в Германии: защита дыхания по TRGS 528 и DGUV

Кто варит в Германии, работает по TRGS 528 «Schweißtechnische Arbeiten» и документам DGUV; перечень документов с областью действия — на странице сварочный аэрозоль и вентиляция. Для защиты дыхания решают три места: что требует TRGS 528, сколько можно носить средство по DGUV Regel 112-190 и какие медосмотры связывает с этим ArbMedVV.

Что требует TRGS 528

Если замены процесса, вытяжки и вентиляции недостаточно, работодатель выдаёт подходящую защиту органов дыхания — за свой счёт, как часть защитных мер, а не как личное дело сварщика. Если выделяются канцерогены, особенно при сварке высоколегированных сталей и сплавов на никелевой основе, защиту дыхания нужно обеспечить, кроме процессов группы эмиссии «низкая». Подходящими TRGS называет шлемы и капюшоны с принудительной подачей и противоаэрозольным фильтром TH2P или TH3P, а также маски с подачей TM1P–TM3P. Предпочтение — ненагружающим средствам: легче 3 кг и без сопротивления дыханию, то есть маске с наддувом. Нагружающие средства (тяжелее 3 кг или с сопротивлением дыханию — сюда относятся FFP и полумаски с фильтром) не могут быть постоянной мерой: не больше 120 часов за три месяца. Тому, кто варит ежедневно, этой границы хватает ненадолго — на практике она ведёт к наддуву.

Время использования по DGUV Regel 112-190

Прежнее «ограничение времени ношения» в редакции 2021 года называется «Gebrauchsdauer». Таблица 21 правила даёт ориентиры:

• маска FFP без клапана выдоха: 75 минут ношения, затем 30 минут отдыха, не более 360 минут за смену;
• маска FFP с клапаном выдоха: 150 минут, 30 минут отдыха, не более 420 минут;
• полумаска с фильтром P3: 135 минут, 30 минут отдыха, не более 420 минут;
• средство с принудительной подачей, шлем или капюшон до 3 кг: без ограничения.

Это ориентиры для обычных условий; жара у поста и тяжёлая работа их сокращают, и правило предусматривает на это поправки. Отдых означает: маска снята, но вне дыма — не рядом с дугой, у которой продолжает варить напарник.

Медосмотры по ArbMedVV

Какой медосмотр нужен, зависит от группы средства по AMR 14.2 — её определяют вес и сопротивление дыханию. Для групп 2 и 3 — к ним относится полумаска с фильтром P3 — осмотр обязателен: без него работу начинать нельзя. Для группы 1 — маски FFP, полумаска с P2 — работодатель обязан его предложить. Он может не требоваться для средств легче 3 кг без сопротивления дыханию, то есть для маски с наддувом, и для группы 1 при ношении не дольше получаса в день. Проводит его врач по профпатологии или заводской врач, обычно по принципу DGUV G 26. Независимо от респиратора медосмотр может потребоваться из-за самого дыма — это часть оценки дыма по TRGS 528.

Типичные ошибки в защите органов дыхания сварщика

• Пылевой респиратор или FFP1 на MAG по нержавейке. Против канцерогенов он не допущен; здесь защита начинается с FFP3, а правильный вариант — наддув TH2 или TH3.
• Полумаска, которая не садится под маску сварщика. Щиток давит на полумаску, она отходит у носа, и дым идёт мимо фильтра. Проверка: с опущенным щитком резко вдохнуть — полумаска должна сильнее притянуться к лицу.
• P3 от озона. Противоаэрозольный фильтр газ не держит; на TIG по алюминию он защищает от дыма, но не от озона.
• Борода или щетина. DGUV Regel 112-190 прямо относит щетину к тому, что разрушает прилегание. Либо побрит — либо наддув с капюшоном.
• Снять маску «на секунду». Прихватка, посмотреть шов, перехватиться — всё это происходит у дуги, где дым самый густой. Средство, которое носят иногда, иногда и защищает.
• Фильтры хранятся в пыли. Открытые фильтры на верстаке забиваются пылью от шлифовки ещё до работы; полумаска на гвозде собирает внутри пыль, которую вдыхают при надевании.
• Продолжать работу, когда наддув пищит. Когда расход падает, шлем уже защищает недостаточно (DGUV Regel 112-190); выйти из зоны и сменить фильтр или аккумулятор.

Что дальше

Состав дыма и вентиляция поста — сварочные дымы. Самый тяжёлый случай — дым нержавеющей стали. Остальное снаряжение — одежда и перчатки.

Автор: Dmitry Frolov, сварщик, изготовление металлоконструкций Обновлено: 5 октября 2026
