Как варить профильную трубу: рама, ворота, каркас

Профиль от 20×20 до 60×40 — самый ходовой материал в мастерской: ворота, калитки, навесы, столы, теплицы. Главная сложность не в шве, а в том, чтобы после сварки рама осталась прямоугольной.

Короткий ответ

Ток подбирают по стенке, а не по габариту профиля. Полуавтоматом при стенке 2,0 мм — 90–110, 3,0 мм — 120–140 А, электродом при стенке 2,0 мм — 70–90, 3,0 мм — 90–120 А. Углы прихватывают крест-накрест, иначе рамку поведёт.

Режимы по стенке

Стенка 1,2–1,5 мм — это тонкий металл со всеми его особенностями: приёмы против прожога разобраны в статье о тонком листе.

Сборка — половина результата

1. Рез в размер. Под 90° для стыка встык, под 45° для рамки «в ус». Косой рез даёт клиновидный зазор, который потом прожигается.
2. Заусенцы снять. После болгарки остаётся кромка, которая мешает деталям сойтись плотно.
3. Собрать на плите. Ровное основание и угольник — не роскошь. Диагонали рамы измеряют рулеткой до прихваток: разница более 2 мм на метр означает, что рама уже собрана криво.
4. Прижать струбцинами. Профиль легко уводит при первом же нагреве.

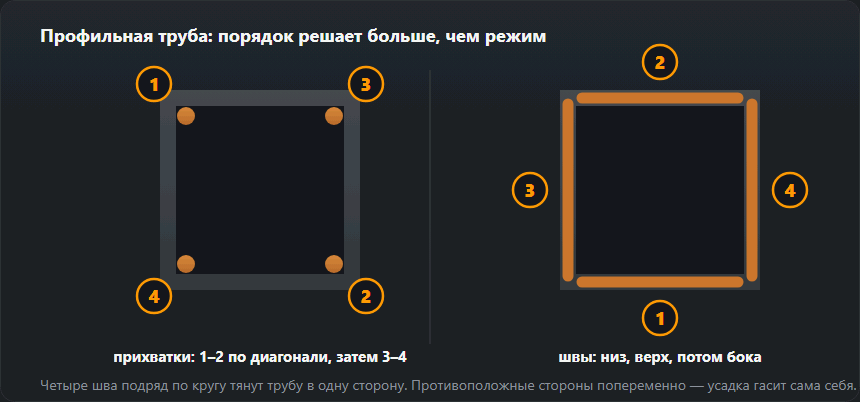

Порядок швов

Скачать схему: SVG · PNG

Именно он решает, поведёт раму или нет. Металл стягивается в сторону остывающего шва, поэтому тепло распределяют.

1. Прихватки по углам крест-накрест: первый угол, противоположный, затем два оставшихся.
2. Проверить диагонали, при необходимости подбить киянкой.
3. Варить короткими участками, переходя между разными углами, а не подряд по периметру.
4. На противоположных сторонах вести швы в противоположных направлениях.
5. Дать раме остыть на плите под прижимом, а не снимать горячей.

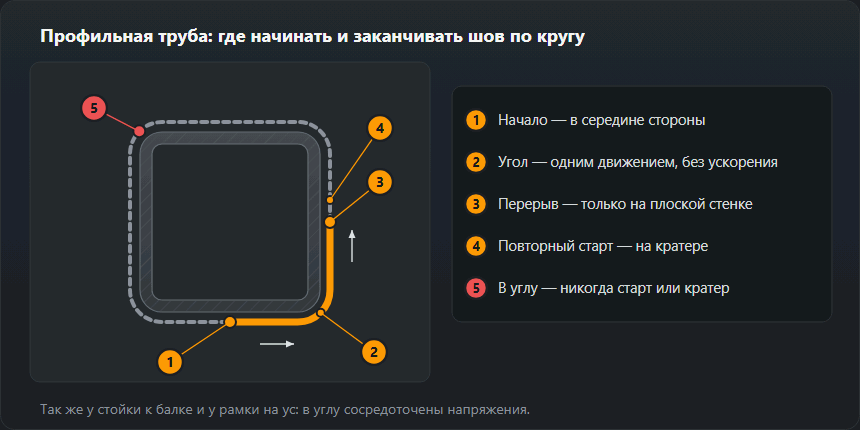

Углы и стыки

В углу профиля концентрируются напряжения, поэтому это худшее место для начала шва или концевого кратера — там начинаются дефекты и трещины. Лекции ESDEP по узлам из прямоугольных труб (на основе работ CIDECT) требуют начинать сварку с середины грани: старт в углу снижает усталостную прочность. Поэтому шов начинают на плоской грани, угол проходят одним ровным движением, не ускоряясь, и заканчивают на следующей грани. Если нужно переставить руки, останавливаются на плоской грани, а не в углу, и начинают снова по кратеру.

Типовые ошибки

Прикинуть массу готовой конструкции и понять, поднимут ли её вдвоём, удобно в калькуляторе массы металлопроката: там есть профильная труба с расчётом по стенке.

Пример: створка ворот 3000×1500 мм

Рама из профиля 60×40×3 на ус, посередине одна перемычка 40×40×2, приваренная встык к стойкам. Считаем по тем же таблицам, на которых стоят калькулятор массы и таблица режимов выше:

• Металл. Рама — 9,0 м профиля по 4,25 кг/м, то есть 38,3 кг; перемычка 2,92 м по 2,31 кг/м — 6,7 кг. Всего около 45 кг без заполнения, петель и замка: вдвоём поднимут, но петли и столб должны держать этот вес с плечом на всю ширину.
• Длина швов. Каждый угол на ус — это периметр сечения 60×40, итого 800 мм на четыре угла, плюс 320 мм на два торца перемычки. В сумме 1,12 м шва — это немного, время уходит на резку, сборку и контроль диагоналей, а не на саму сварку.
• Режимы. Углы рамы (стенка 3 мм): проволока 0,8–1,0 мм, 120–140 А, 19–21 В или электрод 3,2 мм, 90–120 А. Перемычка (стенка 2 мм) требует снизить до 90–110 А и 17–19 В или взять электрод 2,5 мм, 70–90 А. Кто оставит режим от рамы, прожжёт стенку перемычки на первом сантиметре.

Порядок для этой створки: четыре угла прихватить крест-накрест, проверить диагонали, прихватить перемычку с двух сторон, снова диагонали. Затем швы углов парами по диагонали, а перемычку в конце — её швы самые короткие и тянут меньше всего.

Та же профильная труба работает в готовых проектах с раскроем и списком деталей — забор, козырёк над входом и металлическая лестница; все такие калькуляторы собраны на странице «Калькуляторы проектов».

Тонкий профиль к толстой детали

Самое частое соединение на практике — не профиль к такому же профилю, а профиль 2 мм к столбу 3 мм, к полосе петли или к пластине опоры. Правило одно: режим выбирают по более тонкой стенке, а дугу направляют на более толстую деталь. Толстая примет тепло без прожога и отведёт его, а ванна сама натечёт на тонкую стенку.

1. Выставить ток из таблицы для более тонкой стенки.
2. Наклонить горелку так, чтобы проволока смотрела в толстую деталь у самой кромки профиля.
3. На опоре столба начинать с середины грани, а не с угла профиля — угол греется быстрее всего.
4. Варить грани поочерёдно, как рамку: перед, зад, левая, правая.

Опора столба под ворота — несущий узел: здесь шов идёт по кругу, а катет углового шва проверяют, а не угадывают — калькулятор углового шва.

Столбы на объекте: вертикаль и ветер

Столб, забетонированный или прикрученный к фундаменту, варят на месте — то есть в вертикали и часто на ветру. Тонкие ненесущие элементы — штакетник, заполнение — в вертикали можно варить сверху вниз короткой дугой, быстро и с малым теплом; техника — сварка сверху вниз. Несущий столб и его опору ведут снизу вверх: шов сверху вниз даёт мелкое проплавление и непровар, которого глазом не видно.

Ветер сдувает газовую защиту полуавтомата и даёт поры. На открытой площадке лучше работает электрод или самозащитная проволока 114 — порошковая проволока. Минимум для полуавтомата — щит из листа или брезента с наветренной стороны.

Оцинкованный и крашеный профиль

Цинк испаряется в дуге и даёт белый дым, после которого грозит литейная лихорадка. Зону шва зачищают с обеих сторон до чистой стали и варят с вытяжкой или в маске с фильтром — сварочный дым. На цинке шов ещё и получает поры: пары цинка проходят через ванну.

Если готовую раму отдают на горячее цинкование, заваривать профили наглухо — ошибка: замкнутый объём в ванне расплавленного цинка может разорвать. Норма EN ISO 14713-2 требует вентиляционных и сливных отверстий в каждом замкнутом участке — их расположение согласуют с цинковальным цехом до сварки. Раме под порошковую покраску, наоборот, нужны сплошные швы без щелей, в которых соберётся химия подготовки поверхности.

Контроль после сварки

• Диагонали — последний замер после остывания на плите; разница больше 2 мм на метр — рама кривая.
• Плоскостность — рама на ровной плите не должна качаться по диагонали; скрученная створка не прижмётся к столбу.
• Углы — кратер в конце шва прямо в углу — типичное место трещины; кратер заполняют, задержав горелку на мгновение перед обрывом дуги.
• Подрезы на тонкой стенке — при 1,5 мм канавка вдоль шва съедает заметную часть толщины; как её распознать — подрез.

Автор: Dmitry Frolov, сварщик, изготовление металлоконструкций Обновлено: 28 сентября 2026
