Режимы сварки полуавтоматом и TIG по толщине металла
Одна таблица на стену цеха: от толщины металла к диаметру проволоки, току, напряжению, скорости подачи и расходу газа. Рядом TIG, тонкий лист и профильная труба — всё из тех же данных, по которым считают калькуляторы сайта.
Короткий ответ
Лист 5–6 мм, MAG: проволока 1,0–1,2 мм, 160–220 А, 22–25 В, газ 14–16 л/мин. TIG на 3,0 мм: вольфрам 2,0–2,4 мм и 90–130 А постоянного тока.

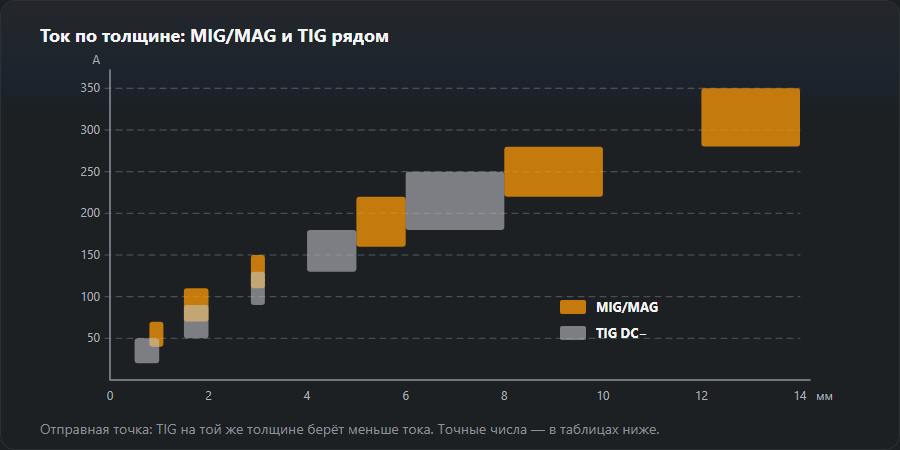

MIG/MAG по стали: режимы по толщине
Значения для сплошной проволоки по нелегированной стали в смеси M21 (аргон с 18 % CO₂) в нижнем положении. Скорость подачи посчитана формулой калькулятора подачи проволоки для большего диаметра из диапазона — именно это число выставляют на полуавтомате без синергетики.
| Толщина, мм | Проволока, мм | Ток, А | Напряжение, В | Подача, м/мин | Газ, л/мин |
|---|---|---|---|---|---|
| 0,8–1,0 | 0,6–0,8 | 40–70 | 15–17 | 1,5–4 | 8–10 |
| 1,5–2 | 0,8 | 70–110 | 17–19 | 4–7 | 10–12 |
| 3 | 0,8–1,0 | 110–150 | 19–21 | 4,5–6,5 | 12–14 |
| 5–6 | 1,0–1,2 | 160–220 | 22–25 | 4,5–6,5 | 14–16 |
| 8–10 | 1,2 | 220–280 | 26–29 | 6,5–8,5 | 16–18 |
| 12+ | 1,2–1,6 | 280–350 | 29–32 | 4,5–6 | 18–20 |
Подача указана для большего диаметра проволоки из диапазона; тонкую проволоку при том же токе подают быстрее.
Как читать строку MIG/MAG: пример для листа 5–6 мм
Строка даёт проволоку 1,0–1,2 мм, 160–220 А, 22–25 В и 14–16 л/мин газа. Порядок чтения:
- Проволока. Из двух диаметров тонкая лучше работает в нижней части диапазона тока, толстая — в верхней. На подающем механизме выставляют ту, что стоит в аппарате.
- Ток → подача. На аппарате без синергетики ток прямо не выставляют — выставляют скорость проволоки. Для середины диапазона, 190 А, формула калькулятора подачи даёт 8,5 м/мин для проволоки 1,0 мм и 5,5 м/мин для 1,2 мм. Колонка в таблице посчитана для более толстой проволоки.
- Напряжение. Начинают с середины полосы и поправляют по звуку (ниже, в разделе о настройке).
- Газ. 14–16 л/мин — это при непрерывной сварке 840–960 литров на час горения дуги. Сколько баллонов уйдёт на заказ, посчитает калькулятор расхода газа.
Напряжение говорит, какая дуга. Короткая — 16–22 В, крупнокапельная — 22–26 В, струйная — от 26–28 В. Строки 8–10 мм (26–29 В) и 12+ (29–32 В) — это уже струйный перенос: для нижнего положения и угловых швов PB. Верх полосы 22–25 В для 5–6 мм заходит в крупнокапельную область, поэтому на этой толщине работают либо в нижней части полосы, либо уходят выше, в струю.
Положение. Таблица — для нижнего положения. На вертикали и потолке остаются на короткой дуге — на практике на строке 3 мм (0,8–1,0 мм, 110–150 А, 19–21 В), а толстый металл заполняют большим числом валиков. Подробности: вертикальный шов, потолочный, горизонтальный.
TIG на постоянном токе (DC−) по стали
Вольфрамовый электрод на минусе, защита чистым аргоном. Диаметр присадочного прутка обычно близок к диаметру вольфрама.
| Толщина, мм | Вольфрам, мм | Ток DC−, А | Присадка, мм | Аргон, л/мин |
|---|---|---|---|---|
| 0,5–1,0 | 1,0–1,6 | 20–50 | 1,0–1,6 | 5–7 |
| 1,5–2,0 | 1,6 | 50–90 | 1,6 | 6–8 |
| 3,0 | 2,0–2,4 | 90–130 | 2,0–2,4 | 7–9 |
| 4,0–5,0 | 2,4 | 130–180 | 2,4–3,0 | 8–10 |
| 6,0–8,0 | 3,2 | 180–250 | 3,0–4,0 | 10–12 |
Как читать таблицу TIG: два примера
Лист 3,0 мм: вольфрам 2,0–2,4 мм, 90–130 А (DC−), пруток 2,0–2,4 мм, аргон 7–9 л/мин. Начинают с нижней границы тока и поднимают, пока ванна быстро не захватит обе кромки. Лист 1,5–2,0 мм: вольфрам 1,6 мм, 50–90 А, аргон 6–8 л/мин — на тонком листе важнее скорость, чем ток.
Диаметр вольфрама должен подходить к току: тонкий оплавляется, толстый даёт неустойчивую дугу на малом токе. Выбор и заточку описывает калькулятор вольфрамового электрода, а всю технику — статья о TIG.
Тонкий лист 0,8–2 мм: три способа рядом
Тоньше 2 мм важен каждый ампер, поэтому здесь проще сравнить, какой способ даст шов без прожога.
| Толщина | MMA | MIG/MAG | TIG |
|---|---|---|---|
| 0,8 мм | не рекомендуется | 0,6 мм · 40–55 А · 15–16 В | вольфрам 1,0 мм · 25–40 А |
| 1,0 мм | 2,0 мм · 50–65 А | 0,6–0,8 мм · 45–65 А · 16–17 В | вольфрам 1,0 мм · 30–50 А |
| 1,5 мм | 2,0 мм · 55–70 А | 0,8 мм · 70–90 А · 17–18 В | вольфрам 1,0 мм · 50–70 А |
| 2,0 мм | 2,5 мм · 70–90 А | 0,8 мм · 90–110 А · 17–19 В | вольфрам 1,6 мм · 70–90 А |
Профильная труба по толщине стенки
Самые тонкие стенки электродом варят только прерывистым швом: сплошной шов прожжёт профиль.
| Стенка, мм | Профиль | MIG/MAG | MMA |
|---|---|---|---|
| 1,2 | 20×20, 20×40 | 0,8 мм · 50–70 А · 16–17 В | 2,0 мм · 50–65 А, прерывистым швом |
| 1,5 | 40×20, 40×40 | 0,8 мм · 70–90 А · 17–18 В | 2,0 мм · 55–70 А, прерывистым швом |
| 2,0 | 40×40, 60×40 | 0,8 мм · 90–110 А · 17–19 В | 2,5 мм · 70–90 А |
| 3,0 | 60×40, 80×40 | 0,8–1,0 мм · 120–140 А · 19–21 В | 3,2 мм · 90–120 А |
| 4,0 | 80×40, 100×50 | 1,0 мм · 140–170 А · 19–21 В | 3,2 мм · 110–140 А |
Тонкий лист и профиль: как выбрать способ по таблице
Лист 1,5 мм — три варианта в одной строке: MMA 2,0 mm · 55–70 A, MIG/MAG 0,8 mm · 70–90 A · 17–18 V, TIG 1,0 mm · 50–70 A. MMA возможна, но труднее всего: таблица даёт здесь электрод 2,0 мм, а на 0,8 мм MMA не рекомендует вовсе. Полуавтомат быстрее всех, TIG — самый управляемый. Правила сварки без прожогов: сварка тонкого металла.
Профиль 2,0 мм (например, 40×40, 60×40): полуавтомат 0,8 mm · 90–110 A · 17–19 V, электрод 2,5 mm · 70–90 A. При стенке 1,5 мм таблица для электрода (2,0 mm · 55–70 A) приписывает прерывистую сварку — сплошной валик прожжёт профиль. Порядок швов на профиле, чтобы его не повело, описан в статье о сварке профильной трубы.
Покрытый электрод
Ток для электродов от 1,6 до 6 мм во всех положениях — в отдельной таблице:Ток и диаметр электрода.
Как выставить аппарат по таблице
Начните с середины диапазона и сделайте пробный валик на обрезке той же толщины. Ровное потрескивание — напряжение и подача подобраны; треск и брызги — напряжение низкое или проволока идёт слишком быстро; длинная шипящая дуга — напряжение высокое. Вылет проволоки держите в пределах 10–15 её диаметров.
Настройка по шагам
- Без синергетики: сначала скорость проволоки (от неё зависит ток), потом напряжение. После пробного валика меняют одно за раз: подачу примерно на 0,5 м/мин или напряжение маленьким шагом.
- С синергетикой: выбрать программу (проволока, газ), выставить толщину или скорость проволоки из таблицы, а напряжение только подстроить на 1–2 В по звуку.
- Проба на обрезке той же толщины, в том же положении, в котором будет шов.
Признак → что менять
- Треск и брызги, проволока «втыкается» в ванну — мало напряжения или слишком быстрая подача.
- Длинная шипящая дуга, капля на конце проволоки — много напряжения.
- Валик высокий и узкий, кромки не смочены — холодно: больше тока (подачи) и напряжения вместе.
- Прожог — спуститься на строку ниже или вести быстрее.
- Поры — проверить, что расход укладывается в колонку газа, нет сквозняка и металл чистый.
- Красивое лицо, но кромки не сплавлены на толстом листе — короткая дуга слишком холодна для этой толщины; больше валиков или строка выше. Дефект называется несплавлением.
Таблица тока для штучных электродов во всех положениях — отдельная, коэффициенты положений разобраны на странице о положениях сварки.
Посчитайте под свой случай
Таблица даёт отправную точку. Точную подачу под свой ток, расход газа и готовую pWPS посчитают калькуляторы:
Частые вопросы
Какой ток для проволоки 0,8 мм?
На лист 1,5–2 мм проволока 0,8 мм работает на 70–110 А и 17–19 В, на 3 мм — уже на 110–150 А. На самом тонком листе лучше проволока 0,6 мм.
Подходят ли эти режимы для аппарата с синергетикой?
Да, только пользуются ими иначе: синергетика сама подбирает напряжение под подачу, поэтому из таблицы берут диаметр проволоки и ток под свою толщину, а напряжение подправляют на 1–2 В по звуку дуги.
Какая скорость подачи проволоки при 190 А?
По формуле калькулятора подачи: 8,5 м/мин для проволоки 1,0 мм и 5,5 м/мин для 1,2 мм. При том же токе тонкая проволока подаётся быстрее.
Какие режимы для профиля со стенкой 2 мм?
Полуавтомат: 0,8 mm · 90–110 A · 17–19 V. Электрод: 2,5 mm · 70–90 A. При стенке 1,5 мм электродом варят уже прерывисто.
Можно ли пользоваться таблицей MIG/MAG на вертикали и потолке?
Не напрямую: таблица — для нижнего положения. Вне его остаются на короткой дуге (3 мм: 110–150 А, 19–21 В) и добавляют валиков вместо того, чтобы поднимать режим.
