Положения сварки по EN ISO 6947 и их аналоги AWS

Европейская система буквенная (PA, PC, PF), американская — цифробуквенная (1G, 2F, 6G). В цехах Польши встречаются обе, а в документах на аттестацию — обязательно первая. Ниже таблица соответствия и то, как положение меняет режим.

Короткий ответ

Обозначения по ISO 6947: PA — нижнее, PC — горизонтальное, PE — потолочное, PF — вертикальное снизу вверх. Более трудное положение закрывает более лёгкие, поэтому одно свидетельство закрывает несколько видов работ — таблица диапазонов ниже.

Скачать схему: SVG · PNG

Распечатать таблицу

Лист на стену

Листовые соединения

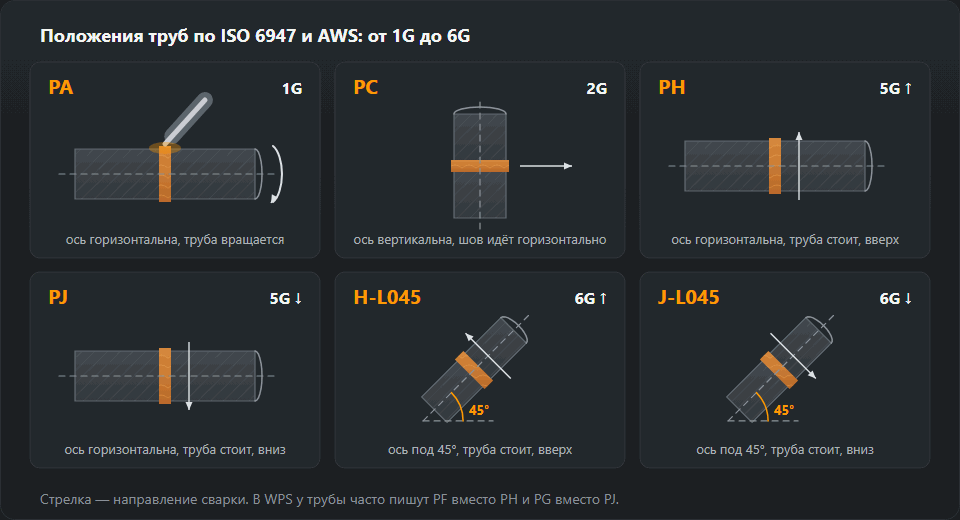

Трубные соединения

Что меняется вместе с положением

• Ток. Чем выше риск, что ванна потечёт, тем меньше её делают. Готовые значения по всем положениям — в таблице тока и диаметра, быстрый пересчёт — в калькуляторе.
• Диаметр электрода. В вертикали и на потолке редко берут толще 4 мм: ванна становится неуправляемой.
• Техника ведения. В PF ведут ступеньками с задержкой на кромках, в PE — короткой дугой и узкими валиками без колебаний.
• Число проходов. В сложных положениях толщину набирают несколькими узкими валиками вместо одного широкого.

Положение за положением: как стоит деталь, электрод, ток и главная ошибка

Поправки тока ниже даны относительно PA и совпадают с таблицей выше: горизонтальное ×0,9, вертикальное ×0,85, потолочное ×0,8, угловое PB ×0,95; калькулятор тока применяет те же числа для PA, PC, PF и PE. По каждому положению: как стоит изделие, как держать электрод или горелку, какой ток и какой дефект встречается чаще всего.

PA — нижнее

Стык лежит горизонтально, варят сверху. Угловой шов в PA ставят «в лодочку»: тавр наклоняют так, чтобы угол смотрел вверх под 45°. Электрод под 70–80° к поверхности с наклоном 10–15° по ходу сварки; в лодочке он идёт по биссектрисе, под 45° к обеим полкам. Ток ×1,0, а с толщины около 4 мм можно брать верх диапазона. Главная ошибка здесь не стекание, а перегрев: прожог тонкого листа и шлак, который забегает вперёд слишком медленной ванны. Подробнее — сварка в нижнем положении.

PB — горизонтальное угловое

Один лист лежит, второй стоит на нём, угловой шов идёт горизонтально по углу. Электрод под 45° к обеим полкам, чуть смещён к вертикальной, чтобы уравновесить силу тяжести, наклон 10–15° по ходу. Ток ×0,95. Главная ошибка — разные катеты: наплыв на нижнем листе и подрез на вертикальном, что шаблон показывает сразу. PB бывает только у угловых швов — см. угловой шов в горизонтальном положении.

PC — горизонтальное

Листы стоят вертикально, стык пересекает их горизонтально (2G); вертикальная труба с кольцевым швом — тоже PC. Электрод направлен на 5–15° выше горизонтали, дуга короткая, узкие валики от дна разделки вверх, каждый наполовину на предыдущем. Ток ×0,9, то есть −10 %. Главная ошибка — подрез верхней кромки и ванна, сползшая на нижний лист: плата за широкие колебания. Подробнее — горизонтальный шов на вертикальной плоскости.

PD — потолочное угловое

Угол между вертикальным листом и горизонтальным над головой. Электрод по биссектрисе со смещением к вертикальной полке, наклон 10–15° по ходу, обычно 2,5 или 3,2 мм. Ток ×0,8 (−20 %), дуга очень короткая. Главная ошибка — наплыв везде, где задержался; катет больше 6 мм за один проход не кладут. См. угловой шов на потолке.

PE — потолочное

Стыковое соединение в горизонтальном листе, сваренное снизу (4G). Электрод почти перпендикулярно листу с лёгким наклоном «углом назад», 2,5 или 3,2 мм, самая короткая дуга, какую удержишь, узкие ниточные валики или небольшие колебания без задержки в середине. Ток ×0,8. Главная ошибка — провисший выпуклый шов и шлак между проходами: на потолке он прилипает легче, чем где-либо. Техника подробно — потолочный шов.

PF — вертикальное снизу вверх

Стык стоит вертикально, шов поднимается снизу. Полочка застывшего металла под ванной её поддерживает, поэтому дуга может оставаться в стыке и проваривать. Колебания «ступенькой» или зигзагом, в угловом шве — треугольником с вершиной в угол, с задержкой около полсекунды на каждой кромке: задержка заполняет край и защищает от подреза. Корень кладут ниточным валиком без колебаний. Ток ×0,85 (−15 %), электрод не толще 4 мм. Главные ошибки: подрезы с обеих сторон, когда задержку делают в середине, а не на кромках, и стекающая капля при удлинённой дуге. Подробнее — вертикальный шов снизу вверх.

PG — вертикальное сверху вниз

Тот же стык, но на спуск. Электрод под 70–80° к листу концом вверх, короткая дуга направлена в ванну и никогда не впереди неё, быстрый ход без колебаний. Ток не ниже, чем в PF (в таблице выше и в калькуляторе у обеих вертикалей 0,85): маленькой ванну держит скорость. Главная ошибка — несплавление под красивой поверхностью: дуга идёт по металлу, который уже убежал вперёд неё. PG — для тонкого металла примерно до 4 мм, корня целлюлозным электродом на магистралях и оцинковки — см. сварка сверху вниз.

PH и PJ — неповоротная труба с горизонтальной осью

Ось трубы горизонтальна, труба не вращается (5G). За один обход шов проходит потолок внизу, вертикаль по бокам и нижнее положение наверху, поэтому ток лежит в группе потолок–вертикаль, ×0,8–0,85 от PA. В PH каждую половину варят вверх, от точки чуть за нижней до верха; в PJ — вниз от верха, обычный целлюлозный корень на трубопроводах. Главная ошибка — несплавление в замках на шести и двенадцати часах, где сходятся половины: начало каждой половины перед замыканием зашлифовывают на клин. Схемы 1G–6G сравнены на странице положения при сварке труб.

H-L045 и J-L045 — неповоротная труба под 45°

Ось трубы наклонена на 45°, труба закреплена (6G): ни одна точка окружности не повторяет другую, и сам стык наклонный. H-L045 варят вверх, J-L045 — вниз. Ток та же группа ×0,8–0,85, что в PH, а тонкую подстройку по кругу делают длиной дуги. Главная ошибка — ванна сползает к нижней стороне разделки: подрез верхней кромки, наплыв на нижней, поэтому электрод держат чуть направленным к верхней кромке. Это самое широкое одиночное испытание в таблице допуска ниже.

Пример с расчётом: электрод 3,2 мм во всех положениях

База — из таблицы тока: рутиловый электрод 3,2 мм по нелегированной стали 3–6 мм в PA берёт 90–140 А, середина 115 А. Умножаем на поправку положения и округляем до 5 А, ровно как калькулятор:

• PB, ×0,95: 85–135 А, середина 110 А;
• PC, ×0,9: 80–125 А, середина 105 А;
• PF, ×0,85: 75–120 А, середина 100 А;
• PE и PD, ×0,8: 70–110 А, середина 90 А.

Начинают с середины полосы и правят по 5–10 А по тому, что делает ванна: вздувается и течёт — тока много; валик узкий и горбатый — мало. Для электродов 5 и 6 мм строки вертикали и потолка нет вовсе: ими варят только в нижнем и горизонтальном положении.

PF или PG: что допускает WPS

В WPS есть поле положение при сварке с кодами ISO 6947, и у вертикального шва код уже содержит направление: PF — вверх, PG — вниз. Если в WPS стоит PF, тот же стык, сваренный на спуск, выходит за технологию, даже когда поверхность выглядит хорошо: в PG провар и погонная энергия меньше, а технология покрывает только то направление, которое в ней записано. Когда в WPS перечислено несколько положений, например PA, PB, PF, каждый проход можно класть в любом из них, но никогда в том, которого в списке нет. Что ещё фиксирует карта — на странице о WPS.

Положение должно быть и в сертификате. В таблице допуска PF закрывает PA, PB и PF; PG закрывает только PG. Сварщик с одним PF не может варить на спуск, а сварщик с одним PG — ничего другого. У труб в документах часто пишут PF/PG вместо PH/PJ: читать нужно направление, а не букву.

Угловой или стыковой: какие коды к какому соединению

Часть кодов существует только для одного вида соединения. PB и PD — положения угловых швов: горизонтальный угол и потолочный угол. PC и PE — положения стыковых швов: горизонтальный шов на стене и шов над головой. PA, PF и PG годятся для обоих: стык в PA — это 1G, угловой в PA (в лодочку) — 1F, в вертикали 3G и 3F. PH, PJ, H-L045 и J-L045 описывают стыковые соединения труб.

Поэтому «PB» у стыкового соединения или «PC» у углового шва — повод уточнить, а не экзотический вариант. В обозначении сертификата тип соединения стоит рядом с положением — BW стыковое, FW угловое — и читаются они вместе.

Как понять положение по чертежу и WPS

Условное обозначение шва на чертеже положение обычно не указывает: в «хвосте» стоит номер способа сварки и часто ссылка на WPS. Положение следует из WPS и из того, как деталь будет стоять при сварке. Идите по порядку:

1. Стыковой или угловой — по знаку: треугольник — угловой; V, скос одной кромки и I — стыковые.
2. Куда идёт ось шва, когда деталь стоит так, как её будут варить. Узел в цеху часто можно повернуть в PA; тот же стык на смонтированной конструкции — нет.
3. Ось горизонтальна: сверху — PA (PB для углового шва у вертикального листа); вдоль вертикальной стены — PC; снизу — PE для стыкового и PD для углового.
4. Ось вертикальна: направление, записанное в WPS, — PF вверх, PG вниз. Если в WPS только PF, варят вверх.
5. Труба: вращается? Поворотная со сваркой сверху — PA; неповоротная с горизонтальной осью — PH/PJ; неповоротная вертикальная — PC; неповоротная под 45° — H-L045 или J-L045.

Потом сверьте результат с двумя документами: полем положения в WPS и положением в своём сертификате. Если хоть один его не включает, стыку нужен позиционер или другая технология, а не другая техника.

Положения в аттестации

В сертификате сварщика по EN ISO 9606-1 положение записывается кодом ISO 6947 вместе с методом, группой материала, толщиной, диаметром и типом шва — например, 141 P BW FM1 S t8 PF ss nb. Область распространения (какие ещё положения разрешены этим сертификатом) определяется таблицами стандарта. Таблица ниже — осторожное прочтение, то же, что в калькуляторе: где стандарт оставляет варианты, записано только то, что покрывается однозначно.

Из неё следуют две вещи. PG стоит особняком: не закрывает ничего, кроме себя, и ни одно листовое положение его не закрывает. А одно испытание на трубе в H-L045 закрывает ровно то, что три испытания на листе в PC, PE и PF вместе, — PA, PB, PC, PD, PE и PF. Его пара на спуск, J-L045, закрывает PG и J-L045. Но положение — лишь одна строка обозначения: способ, толщина, диаметр и тип соединения сужают область дальше, поэтому окончательный ответ даёт калькулятор области аттестации.

Автор: Dmitry Frolov, сварщик, изготовление металлоконструкций Обновлено: 25 сентября 2026
