Диапазон аттестации сварщика по EN ISO 9606-1
Экзамен сдан на одном образце, а допуск распространяется на целый диапазон работ. Калькулятор показывает, какие толщины, диаметры и положения закрывает сданное испытание и до какой даты свидетельство действует.
Короткий ответ
Испытание на листе 10 мм закрывает 3–20 мм, испытание на трубе 114,3 мм — от 57,2 мм и выше. Свидетельство действует три года и требует подтверждения раз в полгода. Калькулятор ниже даёт диапазон для вашего образца.

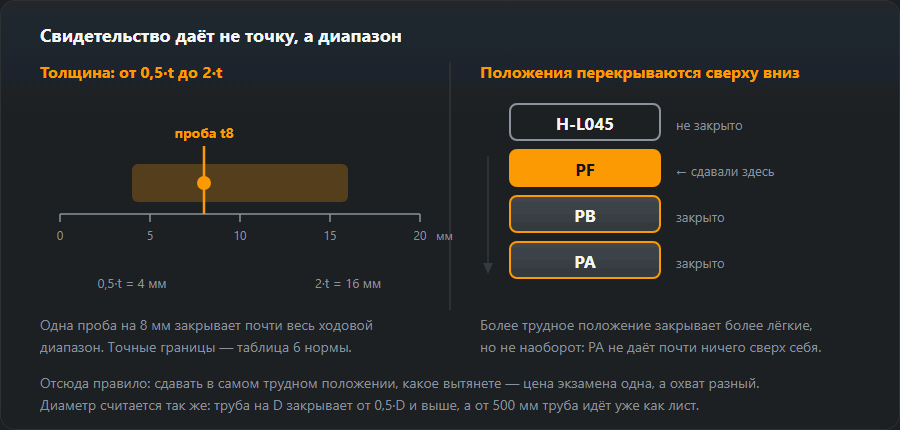

Диапазон толщин
| Толщина образца t, мм | Признанный диапазон |
|---|---|
| t < 3 | от t до 3 мм или до 2·t (что больше) |
| 3 ≤ t < 12 | от 3 мм до 2·t |
| t ≥ 12 | от 3 мм и выше |
От числа проходов диапазон толщин по таблице 6 не зависит, но образец от 12 мм должен быть сварен не меньше чем в три слоя. У угловых швов многослойный образец покрывает и однослойную сварку, но не наоборот. Перед подачей документов сверьтесь с таблицей 6.
Перекрытие положений
| Сдано в положении | Закрывает |
|---|---|
| PA — нижнее | стыковые швы: PA угловые швы: PA |
| PB — горизонтальное угловое | стыковые швы: — угловые швы: PA, PB |
| PC — горизонтальное | стыковые швы: PA, PC угловые швы: PA, PB, PC |
| PD — потолочное угловое | стыковые швы: — угловые швы: PA, PB, PC, PD, PE |
| PE — потолочное | стыковые швы: PA, PC, PE угловые швы: PA, PB, PC, PD, PE |
| PF — вертикальное снизу вверх | стыковые швы: PA, PF угловые швы: PA, PB, PF |
| PG — вертикальное сверху вниз | стыковые швы: PG угловые швы: PG |
| PH — неповоротная труба, вверх | стыковые швы: PA, PE, PF, PH угловые швы: PA, PB, PC, PD, PE, PF, PH |
| H-L045 — труба под 45°, вверх | стыковые швы: PA, PC, PE, PF, PH, H-L045 угловые швы: — |
| J-L045 — труба под 45°, вниз | стыковые швы: PA, PC, PE, PG, PJ, J-L045 угловые швы: — |
Группу основного материала по ISO 15608, вид расходника, наличие
подкладки, одностороннюю или двустороннюю сварку и число проходов. Всё это
тоже входит в обозначение допуска и сужает его. Свидетельство читается целиком:
строка вида 141 P BW FM5 S t10 D60 PF ss nb описывает не только
толщину и положение.
Примеры: четыре образца и их область
Те же правила, что считает калькулятор, применённые к образцам, которые сдают чаще всего — в цехе металлоконструкций и на трубах:
| Образец | Толщины | Диаметры труб | Положения |
|---|---|---|---|
| пластина t = 10 мм, PF | 3…20 мм | — | PA, PF |
| пластина t = 15 мм, PE | ≥ 3 мм | — | PA, PC, PE |
| труба D = 60,3 мм, t = 5,5 мм, H-L045 | 3…11 мм | ≥ 30,2 мм | PA, PC, PE, PF, PH, H-L045 |
| труба D = 21,3 мм, t = 2,8 мм, PC | 2,8…5,6 мм | 21,3…42,6 мм | PA, PC |
- Пластина 10 мм в PF — типичный экзамен сварщика металлоконструкций. Толщины 3…20 мм, положения PA, PF. Не покрывает потолок (PE) и горизонтальное на вертикальной плоскости (PC): тому, кто варит балки снизу, над головой, нужен другой образец.
- Пластина 15 мм в PE — толщины ≥ 3 мм без верхней границы, положения PA, PC, PE. Стыковой PE закрывает PA, PC и PE (на угловом — ещё PB и PD), но не вертикаль: для PF нужен отдельный образец.
- Труба 60,3 мм в H-L045 — толщины 3…11 мм, диаметры ≥ 30,2 мм, положения PA, PC, PE, PF, PH, H-L045. Труба больше 25 мм покрывает и пластину, поэтому один экзамен заменяет несколько.
- Трубка 21,3 мм в PC — диаметры 21,3…42,6 мм: у малых труб верхняя граница — удвоенный диаметр. Толщины 2,8…5,6 мм, потому что стенка меньше 3 мм считается от её собственной толщины.
Диапазон диаметров труб
| Диаметр образца D, мм | Признанный диапазон |
|---|---|
| 21,3 | 21,3…42,6 мм |
| 25,0 | 25,0…50,0 мм |
| 33,7 | ≥ 25,0 мм |
| 48,3 | ≥ 25,0 мм |
| 60,3 | ≥ 30,2 мм |
| 88,9 | ≥ 44,5 мм |
| 114,3 | ≥ 57,2 мм |
| 168,3 | ≥ 84,2 мм |
| 219,1 | ≥ 109,6 мм |
У правила две ветки. До 25 мм включительно испытание покрывает диаметры от D до 2·D — трубкой 21,3 трубу 48,3 не закроешь. Свыше 25 мм нижняя граница — половина диаметра, но не меньше 25 мм, а верхней границы нет. Экзамен на трубе 114,3 покрывает диаметры ≥ 57,2 мм, на 60,3 — ≥ 30,2 мм.
Пластина и труба перекрываются лишь частично: труба диаметром больше 25 мм покрывает пластину, а пластина — вращаемые трубы от 75 мм и неповоротные от 500 мм. Кто варит трубопроводы, сдаёт на трубе, а не рассчитывает на пластину.
Как подобрать образец под свою работу
- Выпиши, что варишь на самом деле: самую тонкую и самую толстую деталь, самую малую трубу, самое трудное положение. Не «что может попасться», а что было на чертежах за последний год.
- Подбери толщину образца. Верхняя граница — 2·t, поэтому для листа 20 мм нужен образец не меньше 10 мм, а для образцов от 12 мм верхней границы уже нет. Нижняя граница у образцов от 3 мм — 3 мм: более тонкий металл сдают отдельно.
- Подбери диаметр. Самая малая труба, которую варишь, должна быть не меньше половины диаметра образца. Для труб от 48,3 и выше хватит образца 88,9: он покрывает ≥ 44,5 мм.
- Выбери самое трудное положение, которое сдашь уверенно. Проваленный экзамен в H-L045 стоит дороже сданного в PF, но сданный H-L045 заменяет несколько свидетельств.
- Проверь результат в калькуляторе выше, а запись в документе — в разборе свидетельства EN ISO 9606-1. Где сдавать и сколько стоит — допуски сварщика в Польше.
Частые ошибки при чтении области
- «PF закрывает всё вертикальное и ниже». Стыковой PF закрывает PA и PF, угловой — PA, PB и PF; горизонтальное PC и потолочное PE — нет.
- «PG — это тоже вертикаль». Сварка сверху вниз закрывает только себя; свидетельство PF не даёт права на PG и наоборот. Труба в J-L045 закрывает PA, PC, PE, PG, PJ и J-L045, но не H-L045 и не PF. Техника — сварка сверху вниз.
- «Толщина 14 мм — значит, от нуля и выше». От 3 мм; металл тоньше 3 мм образец от 12 мм не покрывает — его сдают отдельно.
- «Труба 25 мм покрывает все большие». До 25 мм включительно верхняя граница — 2·D, то есть 50 мм.
- «Область в порядке — значит, свидетельство действует». Область не поможет, если прошло полгода без подписи работодателя в свидетельстве.
Срок действия
Свидетельство по EN ISO 9606-1 действует три года при условии, что каждые шесть месяцев работодатель подтверждает подписью непрерывность работы сварщика в области допуска. Перерыв дольше шести месяцев прекращает действие для соответствующего процесса.
Продление на новый срок возможно без полного экзамена, если выполнены условия по протоколам контроля производственных швов за последние полгода. Конкретные требования проверяет орган по сертификации, поэтому даты из калькулятора — это напоминание в календарь, а не документ.
Частые вопросы
Почему сдавать выгоднее в положении PF, а не PA?
Потому что каждое положение покрывает не только себя. Нижнее PA не покрывает ничего, кроме нижнего. Стыковой шов в вертикали снизу вверх PF покрывает PA и PF, угловой — PA, PB и PF, а труба в H-L045 — все стыковые положения, кроме сварки сверху вниз. Один экзамен в трудном положении заменяет два-три в простых — и стоит столько же.
Толщина 10 мм покрывает 20 мм. Значит, можно варить любую толщину?
Нет. Для образцов от 3 до менее 12 мм верхняя граница — удвоенная толщина образца, то есть при 10 мм — 20 мм. Только образец от 12 мм покрывает любую толщину от 3 мм, но его нужно варить не меньше чем в три слоя. Точный диапазон смотрите в таблице 6 стандарта.
Что означает подтверждение каждые 6 месяцев?
Свидетельство действует три года, но каждые полгода работодатель или его представитель подтверждает подписью, что сварщик всё это время работал в области своего допуска без существенных перерывов. Пропущенное подтверждение прекращает действие свидетельства, даже если три года ещё не прошли, — и придётся сдавать заново.
Допуск на трубу покрывает лист?
Да, экзамен на трубе диаметром больше 25 мм покрывает и лист. Обратно — только частично: лист покрывает вращаемые трубы от 75 мм (положения PA, PB, PC и PD) и неповоротные от 500 мм.
Покрывает ли экзамен в PF положение PC и потолок?
Нет. Стыковой PF закрывает PA и PF, угловой — ещё PB. Горизонтальное PC закрывает экзамен в PC: на стыковом — вместе с PA, на угловом — с PA и PB. Потолок PE — экзамен в PE или на трубе в H-L045: стыковой H-L045 закрывает PA, PC, PE, PF и PH.
Какую область даёт образец из пластины 10 мм?
Толщины от 3 до 20 мм: у образцов от 3 до менее 12 мм нижняя граница 3 мм, верхняя — удвоенная толщина. Положения зависят от того, в каком положении сдавали; в PF стыковой — PA и PF (угловой в PF — PA, PB и PF).
Какие диаметры покрывает экзамен на трубе 60,3 мм?
От 30,2 мм и выше без верхней границы: свыше 25 мм нижняя граница — половина диаметра образца, но не меньше 25 мм. Такая труба покрывает и пластину.
