Аттестация сварщика по EN ISO 9606-1: экзамен и сертификат

Строка вида 141 P BW FM1 S t8 PF ss nb выглядит шифром, но читается за минуту. В ней записано ровно то, какие соединения вам разрешено варить — и, что важнее, какие не разрешено.

Короткий ответ

Свидетельство — это одна строка вида 135 P FW FM1 S t10 PB ml: метод, изделие, тип шва, группа присадки, толщина, положение. Каждое поле — это граница, а не описание: вне него свидетельство уже не действует. Срок три года, с подписью раз в полгода.

Разбор кода 141 P BW FM1 S t8 PF ss nb по девяти полям: метод, изделие, тип шва, группа присадки, присадка, толщина, положение, односторонний шов, без подкладки
Девять полей записи. Каждое задаёт не точку, а диапазон — область распространения аттестации.

Скачать схему: SVG · PNG

Поля по порядку

ПолеЧто кодируетЧастые значения
141Метод по ISO 4063111 — MMA, 135 — MAG, 136 — порошковая проволока, 141 — TIG
PИзделиеP — лист, T — труба
BWТип шваBW — стыковой, FW — угловой
FM1Группа присадки по EN ISO 9606-1FM1 — нелегированные и мелкозернистые стали, FM5 — нержавеющие и жаростойкие, FM6 — никель и его сплавы
SПрисадочный материалS — сплошная проволока или пруток, M — порошковая с металлическим сердечником
t8Толщина образца, ммt3, t8, t12 — от неё считается диапазон толщин
PFПоложение по ISO 6947PA, PC, PF, PE, H-L045
ssСварка с одной стороныbs — с двух сторон
nbБез подкладкиmb — на подкладке

Одна строка свидетельства по полям

Так может выглядеть запись в свидетельстве сварщика труб: ISO 9606-1 135 T BW FM1 S t5,5 D60,3 H-L045 ss nb. Читается слева направо; последняя колонка — что поле разрешает варить. Толщину, диаметр и положения считают те же правила, что и таблицы области распространения на этой странице и калькулятор диапазона аттестации ISO 9606-1. Для группы присадки и особенностей шва сайт диапазон не считает: их читают в графе области распространения самого свидетельства.

ПолеЗначениеЧто покрывает
ISO 9606-1Стандарт, часть 1: сталиТолько стали; алюминий, медь, никель и титан аттестуют по другим частям ISO 9606
135MAG сплошной проволокой (ISO 4063)Покрывает: 135 и 138. Не покрывает: 136, 131, 114
TТрубаТрубы, а при D больше 25 мм и листы
BWСтыковой шовСтыковые швы; угловые — только с дополнительным угловым образцом
FM1Группа присадки: нелегированные и мелкозернистые сталиFM1; другие группы, если они есть, вписаны в графу области распространения
SСплошная проволокаЧитать вместе с методом: 135 покрывает и 138 — порошковую проволоку с металлическим сердечником (M)
t5,5Толщина стенки образца, мм3…11 мм (3 ≤ t < 12: от 3 мм до 2·t)
D60,3Наружный диаметр трубы, мм≥ 30,2 мм (D > 25 мм: от 0,5·D, но не меньше 25 мм)
H-L045Неповоротная труба под 45°, сварка снизу вверхСтыковые швы: PA, PC, PE, PF, PH, H-L045. Угловые швы: только с угловым образцом
ss nbСварка с одной стороны без подкладкиДля процессов 13, 14 и 15 испытание без подкладки (nb) покрывает и сварку с подкладкой и с газовой защитой корня (разъяснение ISO/TC 44/SC 11 к табл. 11, 2015). Остальное — в графе области распространения; здесь не считается

Сроки: первое подтверждение — через полгода после экзамена, само свидетельство заканчивается через три года, если его не продлили. Калькулятор по дате экзамена выдаёт обе даты.

Четвёртое поле путают чаще всего. В самой записи стоит группа присадочного материала (FM1–FM6), а не группа стали. Группу основного металла по ISO 15608:2025 (ранее CEN ISO/TR 15608) — ту, что пишется как 1.1 или 8.1, — свидетельство лишь записывает: это сталь, на которой варили образец. Область по материалу задаёт группа присадки: по ISO 9606-1 сварка присадкой из группы FM распространяется на основной металл групп с 1 по 11. В старых свидетельствах по EN 287-1 на этом месте стояла группа стали; норму сменили в 2013 году. Свидетельство, выданное до октября 2025 года, записывает группу по TR, и читать её надо по нему.

Реклама

Область распространения — главное, что читают на объекте

Свидетельство даёт право не на одну точку, а на диапазон вокруг неё. Три правила, которые встречаются чаще всего.

  • Толщина. Экзамен на образце 8 мм покрывает диапазон от 3 до 16 мм (от 3 мм до 2·t) — полные границы в таблице ниже.
  • Изделие. Труба диаметром больше 25 мм перекрывает лист. Лист трубу — только в узких пределах, о них ниже.
  • Положение. Более сложное положение перекрывает более простые: стыковой PF закрывает PA, угловой PF — PA и PB, а стыковой H-L045 (6G) — все стыковые положения, кроме сварки сверху вниз.
Выход за диапазон — это не мелочь

Если шов выполнен вне области распространения свидетельства, формально его сделал неаттестованный сварщик. При приёмке ответственной конструкции это повод забраковать работу целиком, независимо от того, как шов выглядит и что показал контроль.

Три числа из свидетельства решают всё: толщина, диаметр и положение. Ниже — что каждое из них закрывает.

Толщина

Толщина образца t, ммПризнанный диапазон
t < 3от t до 3 мм или до 2·t (что больше)
3 ≤ t < 12от 3 мм до 2·t
t ≥ 12от 3 мм и выше

Диаметр трубы

Диапазон диаметров по испытанию на трубе — считается тем же правилом, что и в калькуляторе
Диаметр образца D, ммПризнанный диапазон
21,321,3…42,6 мм
25,025,0…50,0 мм
33,7≥ 25,0 мм
48,3≥ 25,0 мм
60,3≥ 30,2 мм
88,9≥ 44,5 мм
114,3≥ 57,2 мм
168,3≥ 84,2 мм
219,1≥ 109,6 мм

Положение

Сдано в положенииЗакрывает
PA — нижнеестыковые швы: PA
угловые швы: PA
PB — горизонтальное угловоестыковые швы: —
угловые швы: PA, PB
PC — горизонтальноестыковые швы: PA, PC
угловые швы: PA, PB, PC
PD — потолочное угловоестыковые швы: —
угловые швы: PA, PB, PC, PD, PE
PE — потолочноестыковые швы: PA, PC, PE
угловые швы: PA, PB, PC, PD, PE
PF — вертикальное снизу вверхстыковые швы: PA, PF
угловые швы: PA, PB, PF
PG — вертикальное сверху внизстыковые швы: PG
угловые швы: PG
PH — неповоротная труба, вверхстыковые швы: PA, PE, PF, PH
угловые швы: PA, PB, PC, PD, PE, PF, PH
H-L045 — труба под 45°, вверхстыковые швы: PA, PC, PE, PF, PH, H-L045
угловые швы: —
J-L045 — труба под 45°, внизстыковые швы: PA, PC, PE, PG, PJ, J-L045
угловые швы: —

Как проходит экзамен сварщика: по шагам

Сам день экзамена короткий. Большая часть того, что решает результат, определяется до того, как вы зажжёте дугу.

  1. Заявка в аккредитованный орган. Свидетельство выдаёт экзаменатор или экзаменационный орган, а не работодатель. Учебные центры обычно работают с таким органом, и заявка часто идёт через них.
  2. Выбор, на что сдаёте. Метод (111, 135, 136, 141…), лист или труба, стыковой или угловой шов, группа присадки, толщина или диаметр образца, положение. Каждый выбор становится полем кода и границей того, что вам потом разрешено варить, — прочитайте следующий раздел до того, как подпишете заявку.
  3. Теория. Основы процесса, материалы, охрана труда, чтение обозначений швов и техкарты.
  4. Инструкция для образца. Образец варят по WPS или pWPS с разделкой, присадкой, газом и полосой режимов. Если у предприятия уже есть аттестованная WPS на такое соединение, обычно берут её; если нет — на экзамен готовят pWPS.
  5. Маркировка. Перед сваркой экзаменатор маркирует образец, чтобы на испытания доказуемо ушёл именно ваш образец и в том положении, в котором вы его варили.
  6. Сварка под наблюдением. Лист или труба, в заданном положении и заданным методом. Экзаменатор смотрит на сам процесс сварки, а не только на результат.
  7. Сначала визуальный контроль — критерии приёмки: уровень качества B по ISO 5817, если в программе не указано иное. Образец, забракованный по ВК, дальше не идёт, поэтому десять минут на аккуратную облицовку окупаются.
  8. Дальше — в зависимости от материала и толщины: радиография (RT) или ультразвук (UT), либо вместо них изгиб или излом; для угловых швов чаще разрушающие испытания — излом, макрошлиф.
  9. Свидетельство. Если всё прошло, орган выдаёт свидетельство с кодом и областью распространения. Проверьте его сразу: метод, толщина, диаметр и положение должны совпадать с тем, что вы реально варили.

Как выбрать образец, чтобы свидетельство покрыло вашу работу

Считают от обратного: выпишите соединения, которые вы реально варите, — толщина, лист или труба, диаметр, положения — и выберите один образец, чей диапазон покроет их все. Примеры посчитаны по тем же правилам, что таблицы выше и калькулятор области распространения.

Три случая ниже в одной таблице, посчитанные по тем же правилам, что и калькулятор диапазона (трубу D60,3 разобрали по полям выше):

ОбразецПокрытые толщиныПокрытые диаметрыПоложения стыковых швов
пластина t = 10 мм, PF3…20 мм—PA, PF
пластина t = 15 мм, PE≥ 3 мм—PA, PC, PE
труба D = 21,3 мм, t = 2,8 мм, PC2,8…5,6 мм21,3…42,6 ммPA, PC

Лист 10 мм, стыковой шов в PF

10 мм попадает в полосу 3 ≤ t < 12, значит, диапазон идёт от 3 мм до 2·t: от 3 до 20 мм. Стыковой PF закрывает PA и PF; PB — положение углового шва, оно входит в область только с дополнительным угловым образцом. Это большая часть того, что варят в цехе металлоконструкций: косынки 4 мм и фланцы 16 мм в диапазоне, потолочный шов (PE) — нет.

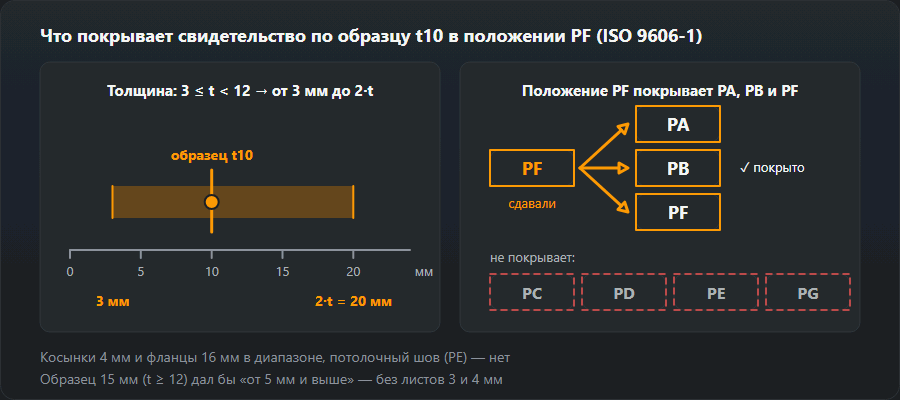

Образец листа 10 мм в положении PF и область свидетельства: шкала покрытых толщин и перечень допущенных положений
Один образец 10 мм в PF: толщины от 3 до 20 мм, стыковые PA и PF (PB — с угловым образцом) — бо́льшая часть работы в цехе металлоконструкций, без потолочных швов.

Скачать схему: SVG · PNG

Образец толще и тоньше

Образец 15 мм попадает в полосу t ≥ 12: от 3 мм и выше, без верхней границы. Такой образец по норме варят не меньше чем в три слоя — экзамен длиннее и труднее, зато свидетельство покрывает и тяжёлые конструкции. На другом конце образец 2 мм даёт от t до большего из 3 мм и 2·t, то есть от 2 до 4 мм — свидетельство на тонкий лист, которое до металлоконструкций не дотягивается. Если вы варите всё от тонкого листа до 20 мм, подходит образец 10 мм.

Диаметр трубы

Больше 25 мм диапазон начинается от 0,5·D, но не ниже 25 мм, без верхней границы: экзамен на трубе 60,3 мм покрывает от 30,2 мм и выше. У малых труб другое правило — до 25 мм диапазон от D до 2·D, так что экзамен на 21,3 мм покрывает только от 21,3 до 42,6 мм. Кто варит и импульсные трубки, и технологические трубопроводы 60,3 мм, должен смотреть внимательно: экзамен на 60,3 мм до 21,3 мм не опускается.

Положения: одна труба почти на всё

H-L045 — неповоротная труба под 45°, сварка снизу вверх — в стыковом шве закрывает PA, PC, PE и PF, а также PH и сам H-L045: все стыковые положения, кроме сварки сверху вниз. Не закрывает PG и PJ — их даёт только экзамен на спуск. PB и PD — положения угловых швов, для них нужен угловой образец. На листе стыковой PE закрывает PA, PC и PE, стыковой PC — PA и PC; угловой PE закрывает PA, PB, PC, PD и PE.

Лист или труба?

Испытание на трубе больше 25 мм покрывает и лист. Испытание на листе покрывает трубы только от 75 мм, и то вращаемые (в PA, PB, PC и PD), а неповоротные — от 500 мм. Если хоть часть вашей работы — неповоротные трубы меньше 500 мм, экзамен нужен на трубе.

Практическое правило: сдавайте в самом трудном положении, в котором реально работаете, на изделии, которое покрывает остальное. Лёгкие положения придут сами, обратное не работает никогда.

EN 287-1 и ISO 9606-1

EN 287-1 — прежняя европейская норма аттестации сварщиков стали; её заменил EN ISO 9606-1. Идея не изменилась — образец, диапазон из него, подпись раз в полгода, — но код записывается иначе, и чаще всего путают четвёртое поле (группа присадки вместо группы стали, об этом выше). Новые экзамены сдают по ISO 9606-1. Если у вас ещё свидетельство по EN 287-1, прежде чем на него опираться, спросите заказчика или инспектора, принимают ли его.

ISO 9606-1 и другие части ISO 9606

ISO 9606-1 — первая часть серии: Аттестационные испытания сварщиков — Сварка плавлением — Часть 1: Стали. Действующий текст — ISO 9606-1:2012; в Европе он издан как EN ISO 9606-1:2017 с последующими поправками, а в отдельных странах — как DIN, PN, BS или NF EN ISO 9606-1: правила те же, издатель другой. Готовится пересмотр серии (ISO/DIS 9606). У других металлов свои части:

ЧастьМатериалы
ISO 9606-1Стали (углеродистые, низколегированные, нержавеющие)
ISO 9606-2Алюминий и его сплавы
ISO 9606-3Медь и её сплавы
ISO 9606-4Никель и его сплавы
ISO 9606-5Титан, цирконий и их сплавы

Полностью механизированная и автоматическая сварка в ISO 9606 не входит: операторов такого оборудования аттестуют по ISO 14732.

Почему не сдают: частые причины

Неудачи собираются на этапах контроля, и большинство видно ещё до того, как образец уйдёт из ваших рук.

На визуальном контроле

Подрезы, неполное заполнение разделки, превышение выпуклости, неровный корень. Уровень B оставляет мало запаса; лишь подрез и лишний металл (усиление, выпуклость, провис корня) оценивают по уровню C: подрез — до 0,1·t и не больше 0,5 мм, на листе 10 мм потолок 0,5 мм; незаполнение разделки не допускается вовсе. Пределы для вашей толщины покажет калькулятор ISO 5817, а что значат уровни — страница о ISO 5817.

На изгибе и изломе

Несплавление в корне или между проходами. Снаружи его может быть не видно, но изгиб раскрывает его по линии сплавления. Несплавление (401) не допускается ни на одном уровне. Причина — мало тепла на кромках: слишком быстрое ведение, неверный угол горелки или электрода, валик, положенный на предыдущий вместо того, чтобы зайти в угол.

На снимке

Поры, шлак, несплавление между проходами. При уровне B одиночная пора — до 0,2·t, не больше 3 мм. Поры обычно от плохой газовой защиты — сквозняк, забрызганное сопло — или от грязной либо влажной кромки.

До зажигания дуги

Подготовка и зачистка: неровно снятая фаска, зазор, гуляющий по длине стыка, окалина или ржавчина на кромках, неудалённый шлак между проходами. Этого экзаменатор за вас не исправит, а на испытаниях вылезет всё.

Как сохранить свидетельство в силе

Срок — три года, но он держится на подтверждениях: каждые шесть месяцев работодатель или ответственный за сварочные работы подписывает, что сварщик продолжает работать этим методом. Без подписи свидетельство перестаёт действовать раньше срока. Продление по истечении трёх лет делается либо повторным экзаменом, либо на основании документированных результатов производственных испытаний — что именно применимо, скажет орган, выдавший документ.

Три пути продления по п. 9.3

После экзамена ISO 9606-1 даёт три способа сохранить свидетельство в силе (п. 9.3). Подтверждение раз в полгода нужно на каждом из них, а какой путь доступен вам, решает орган, выдавший свидетельство.

ПутьЧто нужноНа какой срок
9.3 a — повторный экзаменНовый образец, сваренный и проверенный так же, как в первый разНовое свидетельство на три года
9.3 b — производственные швыДва шва за последние шесть месяцев, проверенные с положительным результатом и задокументированныеЕщё два года
9.3 c — система качестваТот же изготовитель, система качества по ISO 3834-2 или -3, документально подтверждённое качество швовБез конечной даты, пока условия выполняются

Пропущенное полугодовое подтверждение закрывает все три пути: свидетельство прекращается с этой даты, и вернуться можно только через новый экзамен.

Кто подписывает

Работодатель — на практике сварочный координатор или ответственный за сварку. Подпись подтверждает одно: последние шесть месяцев вы варили в пределах этого свидетельства. Это не формальность — без неё швы, сделанные в промежутке, на бумаге сварил неаттестованный сварщик.

Смена работодателя

Свидетельство ваше и уходит с вами. Подпись — нет: новый работодатель может подтвердить только работу, сделанную у него. Перед уходом попросите прежнего подписать период, который вы у него отработали; новому отдайте копию в первый день и следите, чтобы следующая подпись появилась в пределах шести месяцев от предыдущей.

Перерыв больше полугода

Если больше шести месяцев вы не варили этим методом — болезнь, другая работа, отъезд, — подтверждать нечего, и свидетельство прекращает действие независимо от трёхлетней даты. Обычный путь назад — новый экзамен.

Копии

Храните скан свидетельства и каждой страницы с подтверждениями. Оригиналы теряются в фирмах, которые их держат, а дубликат из выдавшего органа проще повторного экзамена — если вы знаете номер свидетельства.

Если работаете в Польше и документа ЕС пока нет — порядок получения разобран в статье о допуске сварщика в Польше, а что признают из документов, полученных за пределами ЕС, — в статье о работе сварщиком для иностранцев. А как читается технологическая карта, по которой вас будут экзаменовать, — в разборе WPS.

Шкала 36 месяцев с подписью работодателя каждые 6 месяцев; через 3 года продление экзаменом или документами с производства; ниже — перерыв больше полугода прекращает действие, а при смене работодателя свидетельство уходит со сварщиком, подпись — нет
Свидетельство действует три года, но только с подписью каждые полгода.

Скачать схему: SVG · PNG

Нормы и источники

Издание стандарта, пункт или таблица и что из них берёт эта страница. Номера сверены с оглавлениями, которые публикуют издатели стандартов; полные тексты продают органы по стандартизации.

  • EN ISO 9606-1:2017 (ISO 9606-1:2012), пп. 5.2–5.9 — существенные переменные и области: процесс, вид изделия, тип шва, присадка, размеры, положения
  • EN ISO 9606-1:2017 (ISO 9606-1:2012), пп. 9.2, 9.3 — подтверждение каждые 6 месяцев и пути продления
  • EN ISO 9606-1:2017 (ISO 9606-1:2012), п. 11 — как строится обозначение в свидетельстве

Частые вопросы

Аттестация на трубе покрывает лист?

Да: испытание на трубе диаметром больше 25 мм распространяется и на лист. В обратную сторону правило узкое — испытание на листе покрывает вращаемые трубы только от 75 мм (положения PA, PB, PC и PD), а неповоротные от 500 мм. Область распространения зависит ещё от толщины, положения и типа шва, поэтому смотреть нужно таблицу, а не общее правило.

Сколько действует свидетельство?

По EN ISO 9606-1 срок действия — три года при условии, что каждые шесть месяцев работодатель или ответственный за сварку подтверждает подписью, что сварщик продолжает работать по этому методу. Пропустили подтверждение — свидетельство прекращает действовать досрочно.

Одно свидетельство на все методы?

Нет. Аттестация привязана к методу: 111, 135, 141 сдаются отдельно. Сварщик, работающий и электродом, и полуавтоматом, имеет два свидетельства или одно с несколькими записями.

Какие толщины покрывает экзамен на листе 10 мм?

От 3 до 20 мм. Для образцов толщиной от 3 мм и меньше 12 мм диапазон идёт от 3 мм до удвоенной толщины образца. Положение и изделие — отдельные границы: стыковой шов на листе в PF покрывает стыковые швы в PA и PF на листе, а трубы — только вращаемые от 75 мм или неповоротные от 500 мм.

Чем ISO 9606-1 отличается от EN 287-1?

EN 287-1 — прежняя норма аттестации сварщиков стали, её заменил EN ISO 9606-1. Принцип тот же — образец, область распространения, подтверждение раз в полгода, — но код записывается иначе: четвёртое поле по ISO 9606-1 — группа присадки (FM1–FM6), а в старых свидетельствах там стояла группа стали. Новые экзамены сдают по ISO 9606-1. Объединённый ISO 9606, где части 1–5 сведены в один документ, пока остаётся проектом (ISO/DIS 9606, prEN ISO 9606:2026; на ноябрь 2026 года).

Можно ли продлить свидетельство без повторного экзамена?

Иногда. ISO 9606-1 даёт три пути (п. 9.3): повторный экзамен раз в три года, продление раз в два года по двум производственным швам, проверенным за последние полгода, или действие без даты окончания у производителя с системой качества по ISO 3834-2 или -3. Какой путь применим к вам, решает орган, выдавший свидетельство. Без непрерывной цепочки полугодовых подтверждений не работает ни один.
