تأهيل اللحّام وفق EN ISO 9606-1: الاختبار والشهادة

الشهادة لا تقول «هذا لحّام جيّد». تقول شيئًا أضيق وأدقّ: أن هذا الشخص اجتاز اختبارًا بعينه، وأن ما اجتازه يغطّي مدًى محدّدًا.

الجواب المختصر

الشهادة سلسلة واحدة من نحو 135 P FW FM1 S t10 PB ml: الطريقة والمنتج ونوع اللحام ومجموعة مادة الإضافة والسُّمك والوضع. وكل حقل حدٌّ لا وصف: خارجه لا تسري الشهادة. ومدّتها ثلاث سنوات بتوقيع كل ستة أشهر.

قراءة الرمز

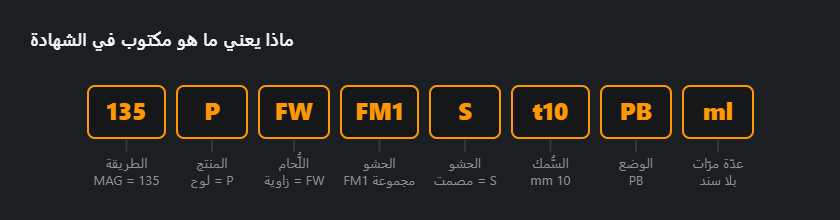

تفكيك رمز شهادة اللحّام وفق EN ISO 9606-1
الرمز يقول ما تغطّيه الشهادة حقلًا حقلًا — وأكثر ما يُقرأ خطأً هو حقل مادة الحشو.

نزّل الرسم: SVG · PNG

كل حقل في الرمز يقابل متغيّرًا: رقم الطريقة، ونوع المنتج (لوح أو أنبوب)، ونوع اللُّحام، ومجموعة مادة الحشو، وشكلها، والسُّمك، والوضع، وتفاصيل التنفيذ. والحقل الرابع مادة الحشو لا المعدن الأساسي — وهذا خطأ قراءة شائع.

الحقلماذا يرمزقيم شائعة
141الطريقة وفق ISO 4063111 يدوي، 135 MAG، 136 سلك محشوّ، 141 TIG
Pشكل المنتجP لوح، T أنبوب
BWنوع اللحامBW تناكبي، FW زاوي
FM1مجموعة مادة الإضافة وفق EN ISO 9606-1FM1 فولاذ غير سبائكي ودقيق الحبيبات، FM5 مقاوم للصدأ وللحرارة، FM6 نيكل وسبائكه
Sمادة الإضافةS سلك مصمت أو قضيب، M سلك بلبّ معدني
t8سُمك العيّنة، mmt3 وt8 وt12 — ومنها يُحسب نطاق السُّمك
PFالوضع وفق ISO 6947PA, PC, PF, PE, H-L045
ssلحام من جهة واحدةbs من الجهتين
nbبلا دعامةmb مع دعامة

سطر واحد من الشهادة، حقلًا حقلًا

هكذا قد يظهر السطر في شهادة لحّام أنابيب: ISO 9606-1 135 T BW FM1 S t5.5 D60.3 H-L045 ss nb. يُقرأ الرمز من اليسار إلى اليمين، والعمود الأخير يبيّن ما يسمح لك كل حقل بلحامه. السُّمك والقطر والأوضاع تتبع القواعد نفسها التي تقوم عليها جداول النطاق في هذه الصفحة وحاسبة نطاق الاعتماد وفق ISO 9606-1. أمّا مجموعة مادة الإضافة وتفاصيل اللحام فلا يحسب الموقع نطاقها، وتُقرأ من عمود النطاق في الشهادة نفسها.

الحقلالمعنىماذا يغطّي
ISO 9606-1المعيار، الجزء 1: الفولاذالفولاذ فقط؛ وللألومنيوم والنحاس والنيكل والتيتانيوم أجزاء خاصة من ISO 9606
135MAG بسلك مصمت (ISO 4063)يغطّي: 135 و138. ولا يغطّي: 136 و131 و114
Tأنبوبالأنابيب، ومع قطر يزيد على 25 mm الألواح أيضًا
BWلحام تناكبياللحام التناكبي؛ والزاوي فقط مع عيّنة زاوية إضافية
FM1مجموعة مادة الإضافة: فولاذ غير سبائكي ودقيق الحبيباتFM1؛ وأي مجموعات أخرى، إن وُجدت، مكتوبة في عمود النطاق
Sسلك مصمتيُقرأ مع الطريقة: 135 يغطّي 138 أيضًا، أي السلك ذا اللبّ المعدني (M)
t5.5سُمك جدار العيّنة، mm3…11 mm (3 ≤ t < 12: من 3 mm إلى ⁦2·t⁩)
D60.3القطر الخارجي للأنبوب، mm≥ 30.2 mm (D > 25 mm: من ⁦0.5·D⁩ ولا يقلّ عن 25 mm)
H-L045أنبوب ثابت بزاوية 45°، صاعدًااللحام التناكبي: PA, PC, PE, PF, PH, H-L045. اللحام الزاوي: فقط مع عيّنة زاوية
ss nbلحام من جهة واحدة بلا دعامةمع العمليات 13 و14 و15 يغطّي الاختبار بلا دعامة (nb) اللحامَ بدعامة مادية أو غازية أيضًا (تفسير ISO/TC 44/SC 11 للجدول 11، 2015). وبقية النطاق مكتوبة في الشهادة، ولا تُحسب هنا

المواعيد: أول تصديق يحلّ بعد ستة أشهر من الاختبار، وتنتهي الشهادة بعد ثلاث سنوات إن لم تُجدَّد. أدخل تاريخ الاختبار في الحاسبة فتعطيك التاريخين.

إعلان

مجرى اختبار ISO 9606-1 خطوةً خطوة

يوم الاختبار قصير، وأغلب ما يحسم النتيجة يتقرّر قبل أن تُشعل القوس.

  1. التقدّم إلى جهة معتمَدة. الشهادة يصدرها ممتحِن أو جهة امتحان معتمَدة، لا صاحب العمل. ومراكز التدريب تتعامل عادةً مع جهة كهذه، فيمرّ الطلب عبرها في الغالب.
  2. تحديد ما ستُختبَر عليه. الطريقة (111 أو 135 أو 136 أو 141…)، لوح أم أنبوب، لحام تناكبي أم زاوي، مجموعة مادة الإضافة، سُمك العيّنة أو قطرها، والوضع. كل اختيار يصير حقلًا في الرمز وحدًّا لما يُسمح لك بلحامه لاحقًا — فاقرأ قسم اختيار العيّنة قبل توقيع الطلب.
  3. تعليمات العيّنة. تُلحَم العيّنة وفق WPS أو pWPS تحدّد تحضير الحواف ومادة الإضافة والغاز ونطاق المتغيّرات، وتُجهَّز بأبعاد تحدّدها المواصفة. فإن كانت لدى الشركة WPS معتمَدة لهذا النوع من الوصلات استُعملت عادةً، وإلا أُعدّت pWPS للاختبار.
  4. الوسم. قبل اللحام يَسِم الممتحِن العيّنة، ليثبت أن ما يذهب إلى الفحص هو عيّنتك أنت، وفي الوضع الذي لحمتها فيه.
  5. اللحام تحت الإشراف. لوح أو أنبوب بالوضع والطريقة المطلوبين، والممتحِن يراقب اللحام نفسه لا النتيجة وحدها، ويُسجَّل كل شيء.
  6. الفحص البصري أوّلًا وفق ISO 17637، ويُقيَّم بمستويات ISO 5817 — عادةً المستوى B. وما يُرفض هنا لا يمضي أبعد، فالدقائق العشر الإضافية لتشطيب سطح العيّنة مستحقّة.
  7. ثم بحسب المادة والسُّمك: تصوير إشعاعي (RT) أو فحص بالموجات فوق الصوتية (UT)، أو بدلًا منهما اختبار الثني أو الكسر، وقد يُضاف مقطع ماكروي.
  8. الشهادة. إذا نجح كل شيء صدر التقرير، ومنه الشهادة بالرمز ومدى الصلاحية. راجعها فورًا: الطريقة والسُّمك والقطر والوضع يجب أن تطابق ما لحمته فعلًا.

النطاق

عيّنة بسُمك 8 mm تغطّي من 3 mm إلى ⁦2·t⁩، أي من 3 إلى 16 mm — أغلب مدى العمل. والوضع الأصعب يغطّي الأسهل ولا يحدث العكس.

ثلاثة أرقام في الشهادة تحسم كل شيء: السُّمك والقطر والوضع. وفيما يلي ما يغطّيه كلٌّ منها.

السُّمك

سُمك العيّنة t، mmالنطاق المعتمَد
t < 3من t إلى 3 mm أو إلى ⁦2·t⁩، أيّهما أكبر
3 ≤ t < 12من 3 mm إلى ⁦2·t⁩
t ≥ 12من 3 mm فأعلى

قطر الأنبوب

نطاق الأقطار من عيّنة أنبوب — محسوب بالقاعدة نفسها المستعملة في الحاسبة
قطر العيّنة D، mmالنطاق المعتمَد
21.321.3…42.6 mm
25.025.0…50.0 mm
33.7≥ 25.0 mm
48.3≥ 25.0 mm
60.3≥ 30.2 mm
88.9≥ 44.5 mm
114.3≥ 57.2 mm
168.3≥ 84.2 mm
219.1≥ 109.6 mm

الوضع

اجتيز في الوضعيغطّي
PA — مسطّحاللحام التناكبي: PA
اللحام الزاوي: PA
PB — زاوي أفقياللحام التناكبي: —
اللحام الزاوي: PA, PB
PC — أفقياللحام التناكبي: PA, PC
اللحام الزاوي: PA, PB, PC
PD — زاوي فوق الرأساللحام التناكبي: —
اللحام الزاوي: PA, PB, PC, PD, PE
PE — فوق الرأساللحام التناكبي: PA, PC, PE
اللحام الزاوي: PA, PB, PC, PD, PE
PF — عمودي صاعداللحام التناكبي: PA, PF
اللحام الزاوي: PA, PB, PF
PG — عمودي نازلاللحام التناكبي: PG
اللحام الزاوي: PG
PH — أنبوب ثابت صاعدًااللحام التناكبي: PA, PE, PF, PH
اللحام الزاوي: PA, PB, PC, PD, PE, PF, PH
H-L045 — أنبوب بزاوية 45° صاعدًااللحام التناكبي: PA, PC, PE, PF, PH, H-L045
اللحام الزاوي: —
J-L045 — أنبوب بزاوية 45° نازلًااللحام التناكبي: PA, PC, PE, PG, PJ, J-L045
اللحام الزاوي: —

أمر واحد خارج الجداول: بحسب ISO 9606-1 تغطّي عيّنة اللوح الأنابيب الدوّارة ابتداءً من قطر 75 mm (في الأوضاع PA وPB وPC وPD)، والأنابيب الثابتة ابتداءً من 500 mm فقط، بينما تغطّي عيّنة الأنبوب الذي يزيد قطره على 25 mm اللوحَ أيضًا. لذلك نادرًا ما تُغني شهادة اللوح عن اختبار الأنبوب.

كيف تختار العيّنة لتغطّي الشهادة عملك

ابدأ من النهاية: دوّن الوصلات التي تلحمها فعلًا — السُّمك، لوح أم أنبوب، القطر، الأوضاع — ثم اختر عيّنة واحدة يضمّ نطاقُها ذلك كلّه. الأمثلة التالية محسوبة بالقواعد نفسها التي في الجداول أعلاه وفي حاسبة نطاق الاعتماد.

الحالات الثلاث أدناه في جدول واحد، محسوبة بالقواعد نفسها التي تعمل بها حاسبة النطاق (أمّا أنبوب D60.3 فمفكّك حقلًا حقلًا أعلاه):

العيّنةالأسماك المغطّاةالأقطار المغطّاةأوضاع اللحام التناكبي المغطّاة
لوح t = 10 mm، PF3…20 mm—PA, PF
لوح t = 15 mm، PE≥ 3 mm—PA, PC, PE
أنبوب D = 21.3 mm، t = 2.8 mm، PC2.8…5.6 mm21.3…42.6 mmPA, PC

لوح 10 mm، لحام تناكبي في PF

يقع 10 mm في الشريحة 3 ≤ t < 12، فالنطاق من 3 mm إلى ⁦2·t⁩: من 3 إلى 20 mm. وPF التناكبي يغطّي PA وPF؛ أمّا PB فوضع للّحام الركني لا يدخل النطاق إلا بعيّنة ركنية إضافية. وهذا معظم ما تلحمه ورشة الهياكل المعدنية: ألواح وصل بسُمك 4 mm وشفاه بسُمك 16 mm داخل النطاق، أمّا وصلة فوق الرأس (PE) فلا.

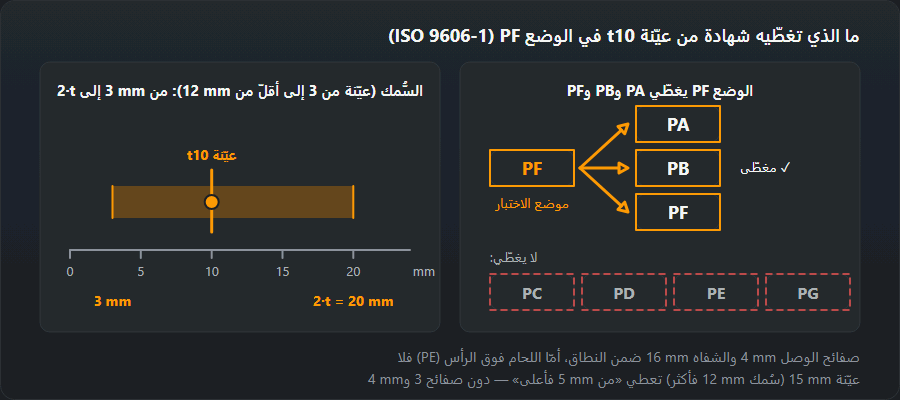

عيّنة لوح بسُمك 10 mm لُحمت في الوضع PF: نطاق السُّمك من 3 إلى 20 mm على مقياس من 0 إلى 20 mm، والأوضاع التي تغطّيها الشهادة: PA وPF للّحام التناكبي، وPB فقط مع عيّنة ركنية؛ ولا تغطّي PC وPD وPE وPG
عيّنة واحدة بسُمك 10 mm في الوضع PF: أسماك من 3 إلى 20 mm، واللحام التناكبي في PA وPF (وPB مع عيّنة ركنية) — معظم عمل ورش الهياكل المعدنية، دون اللحام فوق الرأس.

نزّل الرسم: SVG · PNG

عيّنة أسمك وأخرى أرقّ

عيّنة بسُمك 15 mm تقع في الشريحة t ≥ 12: من 3 mm فأعلى بلا حدّ أعلى. وتشترط المواصفة لحامها في ثلاث طبقات على الأقل — فالاختبار أطول وأصعب، لكن الشهادة تبلغ القطع الثقيلة أيضًا. وفي الطرف الآخر تغطّي عيّنة 2 mm من ⁦t⁩ إلى الأكبر من 3 mm و⁦2·t⁩، أي من 2.0 إلى 4 mm — شهادة للصفائح الرقيقة لا تمتدّ إلى الهياكل. فإن كان عملك من الصفائح الرقيقة إلى 20 mm فعيّنة 10 mm هي المناسبة.

قطر الأنبوب

فوق 25 mm يبدأ النطاق من ⁦0.5·D⁩، على ألّا يقلّ عن 25 mm، بلا حدّ أعلى: اختبار على أنبوب 60.3 mm يغطّي من 30.2 mm فأعلى. وللأنابيب الصغيرة قاعدة أخرى — حتى 25 mm يكون النطاق من D إلى ⁦2·D⁩، فاختبار على 21.3 mm لا يغطّي إلا من 21.3 إلى 42.6 mm. ومن يلحم خطوط الأجهزة الدقيقة وأنابيب العمليات 60.3 mm معًا فليدقّق: اختبار 60.3 mm لا ينزل إلى 21.3 mm.

الأوضاع: اختبار أنبوب واحد لكل شيء تقريبًا

H-L045 — أنبوب ثابت بزاوية 45° يُلحَم صعودًا — يغطّي في اللحام التناكبي PA وPC وPE وPF، ومعها PH وH-L045 نفسه: كل الأوضاع التناكبية عدا النازلة. ولا يغطّي PG ولا PJ، فهذان لا يغطّيهما إلا اختبار نازل. أمّا PB وPD فوضعان ركنيان يحتاجان عيّنة ركنية. وعلى اللوح يغطّي PE التناكبي الأوضاعَ PA وPC وPE، ويغطّي PC التناكبي PA وPC؛ أمّا PE الركني فيغطّي PA وPB وPC وPD وPE.

لوح أم أنبوب؟

عيّنة الأنبوب فوق 25 mm تغطّي اللوح أيضًا. أمّا عيّنة اللوح فلا تغطّي الأنابيب إلا من 75 mm إذا كانت دوّارة (وفي PA وPB وPC وPD)، والثابتة من 500 mm. فإن كان جزء من عملك أنابيب ثابتة دون 500 mm فالاختبار يجب أن يكون على أنبوب.

القاعدة العملية: اجلس للاختبار في أصعب وضع تعمل فيه فعلًا في الإنتاج، وعلى المنتج الذي يغطّي الباقي؛ فالرسوم واحدة والتغطية ليست واحدة. الأوضاع الأسهل تأتي تبعًا، والعكس لا يحدث أبدًا.

EN 287-1 وISO 9606-1

EN 287-1 هي المواصفة الأوروبية السابقة لاختبار لحّامي الفولاذ، وقد حلّت محلّها EN ISO 9606-1. الفكرة لم تتغيّر — عيّنة، ونطاق مستمدّ منها، وتوقيع كل ستّة أشهر — لكن الرمز يُكتب بطريقة مختلفة، وأكثر ما يُقرأ خطأً الحقل الرابع: في ISO 9606-1 هو مجموعة مادة الإضافة (FM1–FM6)، بينما كانت الشهادات القديمة وفق EN 287-1 تضع في هذا الموضع مجموعة الفولاذ. والاختبارات الجديدة تُؤدّى وفق ISO 9606-1. وإن كانت لديك شهادة EN 287-1 فاسأل العميل أو المفتّش هل يقبلها قبل أن تعتمد عليها.

ISO 9606-1 والأجزاء الأخرى من ISO 9606

ISO 9606-1 هو الجزء الأول من سلسلة: اختبار تأهيل اللحّامين — اللحام بالصهر — الجزء 1: الفولاذ. النص النافذ هو ISO 9606-1:2012، وقد صدر في أوروبا باسم EN ISO 9606-1:2017 مع التصحيحات اللاحقة، وعلى المستوى الوطني باسم DIN أو PN أو BS أو NF EN ISO 9606-1 — القواعد نفسها والناشر مختلف. ومراجعة السلسلة (ISO/DIS 9606) قيد الإعداد. وللمعادن الأخرى أجزاؤها:

الجزءالمواد
ISO 9606-1الفولاذ (الكربوني ومنخفض السبائك والمقاوم للصدأ)
ISO 9606-2الألومنيوم وسبائكه
ISO 9606-3النحاس وسبائكه
ISO 9606-4النيكل وسبائكه
ISO 9606-5التيتانيوم والزركونيوم وسبائكهما

اللحام المؤتمت كليًّا والأوتوماتيكي خارج ISO 9606، ويُؤهَّل مشغّلو هذه المعدّات وفق ISO 14732.

لماذا يرسب اللحّامون: أسباب شائعة

يتركّز الرسوب في مراحل الفحص، وأغلبه يُرى قبل أن تخرج العيّنة من يدك.

في الفحص البصري

التخدّد (undercut)، وعدم امتلاء الأخدود كاملًا، وزيادة التحدّب، وجذر غير منتظم. المستوى B لا يترك هامشًا كبيرًا، ولا يُقيَّم بالمستوى C إلا التخدّد وزيادة المعدن (التحدّب وزيادة الاختراق): التخدّد محدود بـ ⁦0.1·t⁩ ولا يتجاوز 0.5 mm أبدًا — ففي لوح 10 mm السقف 0.5 mm — وعدم امتلاء الأخدود غير مسموح إطلاقًا. حدود سُمكك في حاسبة ISO 5817، ومعنى كل مستوى في صفحة ISO 5817.

في اختبار الثني والكسر

عدم الانصهار في الجذر أو بين الطبقات. قد لا يُرى من الخارج، لكن الثني يفتحه على امتداد خطّ الانصهار. وعدم الانصهار (401) غير مسموح في أي مستوى. سببه قلّة الحرارة على جانبي الأخدود: تقدّم أسرع من اللازم، أو زاوية خاطئة للمشعل أو القطب، أو طبقة وُضعت فوق السابقة بدل أن تدخل في الزاوية.

في صورة الأشعّة

مسامات، وخَبَث، وعدم انصهار بين الطبقات. في المستوى B قد تبلغ المسامة المنفردة ⁦0.2·t⁩ على ألّا تتجاوز 3 mm. وتأتي المسامات عادةً من ضعف الحماية الغازية — تيار هواء، أو فوهة انسدّت بالرذاذ — أو من وصلة متّسخة أو رطبة.

قبل إشعال القوس

التحضير والتنظيف: شطف مجلوخ بشكل غير متساوٍ، وفجوة جذر تتغيّر على طول الوصلة، وقشور الدرفلة أو الصدأ على الحواف، وخَبَث لم يُزَل بين الطبقات. الممتحِن لن يصحّح ذلك عنك، وكل ذلك يظهر في الفحوص.

كيف تُحفظ سارية

اعمل بالطريقة نفسها بلا انقطاع يتجاوز ستّة أشهر، واحرص على التوقيع الدوري في السجلّ. الشهادة تعيش من توقيع إلى توقيع لا «ثلاث سنوات»، وإغفال إدخال واحد ينهيها مبكّرًا.

ثلاث طرق للتمديد وفق البند 9.3

بعد الاختبار يتيح ISO 9606-1 ثلاث طرق لإبقاء الشهادة سارية (البند 9.3). والتصديق كل ستة أشهر مطلوب في كلٍّ منها، أمّا الطريق المتاح لك فتقرّره الجهة التي أصدرت الشهادة.

الطريقماذا يتطلّبالمدة بعده
9.3 a — إعادة الاختبارعيّنة جديدة تُلحم وتُفحص كالمرة الأولىشهادة جديدة لثلاث سنوات
9.3 b — لحامات الإنتاجلحامان من الأشهر الستة الأخيرة، فُحصا بنتيجة مقبولة ووُثّقاسنتان إضافيتان
9.3 c — نظام الجودةالصانع نفسه، ونظام جودة وفق ISO 3834-2 أو ISO 3834-3، وجودة لحام موثّقةبلا تاريخ انتهاء ما دامت الشروط قائمة

تصديق نصف سنوي فائت يغلق الطرق الثلاث: تنتهي الشهادة في ذلك اليوم، ولا عودة إلا باختبار جديد.

من يوقّع

صاحب العمل — عمليًّا منسّق اللحام أو المسؤول عن اللحام. والتوقيع يثبت أمرًا واحدًا: أنك لحمت خلال الأشهر الستّة الأخيرة ضمن نطاق هذه الشهادة. وبعد ثلاث سنوات إمّا اختبار جديد، وإمّا — حيث يُتاح ذلك — تمديد بناءً على نتائج موثّقة لفحص لحامات الإنتاج؛ وما يصحّ في حالتك تقرّره الجهة التي أصدرت الشهادة.

عند تغيير صاحب العمل

الشهادة ملكك وتنتقل معك. أمّا التوقيع فلا: صاحب العمل الجديد لا يستطيع أن يؤكّد إلا العمل الذي أُنجز لديه. فقبل أن تغادر اطلب من صاحب العمل السابق أن يوقّع عن المدّة التي عملت فيها عنده، وسلّم الجديد نسخة في يومك الأول، واحرص على أن يأتي التوقيع التالي خلال ستّة أشهر من سابقه. واحتفظ بنسخ ممسوحة من الشهادة ومن كل صفحة توقيع: الأصول تضيع في الشركات كثيرًا، واستخراج بدل من الجهة المُصدِرة أسهل من اختبار جديد.

ومن يأتي للعمل في بولندا بشهادة من خارج الاتحاد الأوروبي، فالقاعدة أنها لا يُعترف بها مباشرة ويُعاد الاختبار في مركز بولندي معتمَد — التفاصيل في عمل اللحام في الاتحاد الأوروبي للأجانب.

محور ⁦36⁩ شهرًا مع توقيع صاحب العمل كل ⁦6⁩ أشهر؛ وبعد ⁦3⁩ سنوات تجديد بامتحان أو وثائق إنتاج؛ وتحته — الانقطاع أكثر من نصف عام يُسقط الصلاحية، وعند تغيير صاحب العمل تذهب الشهادة مع اللحّام ولا يذهب التوقيع
الشهادة صالحة ثلاث سنوات، لكن بتوقيع كل ستة أشهر فقط.

نزّل الرسم: SVG · PNG

المواصفات والمراجع

إصدار المواصفة والبند أو الجدول وما تأخذه هذه الصفحة منه. رُوجعت الأرقام على الفهارس التي ينشرها ناشرو المواصفات، أمّا النصوص الكاملة فتبيعها هيئات التقييس.

  • EN ISO 9606-1:2017 (ISO 9606-1:2012)، البنود ⁦5.2–5.9⁩ — المتغيرات الأساسية ونطاقاتها: العملية ونوع المنتج ونوع اللحام ومادة الحشو والأبعاد والأوضاع
  • EN ISO 9606-1:2017 (ISO 9606-1:2012)، البنود 9.2, 9.3 — التأكيد كل ستة أشهر وطرق التمديد
  • EN ISO 9606-1:2017 (ISO 9606-1:2012)، البند 11 — كيف يُبنى الرمز في شهادة التأهيل

أسئلة متكرّرة

كم تبقى الشهادة سارية؟

ثلاث سنوات بشرط توقيع دوري كل ستّة أشهر من مسؤول اللحام، وبشرط ألّا ينقطع اللحّام عن العمل بالطريقة نفسها أكثر من ستّة أشهر. وبدون ذلك التوقيع تسقط الشهادة وإن كان تاريخها ساريًا — وهذا أكثر ما يُغفل.

هل تغطّي شهادتي كل الأعمال؟

لا. تغطّي مدًى محدّدًا من الأسماك والأقطار والأوضاع والمواد. والخروج منه يقع غالبًا دون انتباه: وصلة أرقّ من الحدّ الأدنى، أو أنبوب أصغر قطرًا. الحساب في نطاق الاعتماد.

ماذا يحدث في الاختبار نفسه؟

تلحم عيّنة وفق pWPS تحت إشراف، ثم تُفحص: بصريًّا أوّلًا، ثم بالأشعّة أو بالكسر والثني حسب المواصفة. العيّنة تُتلف في الفحص — وهذا الفرق بينها وبين شهادة حضور دورة.

ماذا يغطّي اختبار على لوح بسُمك 10 mm؟

من 3 إلى 20 mm. فللعيّنات من 3 mm إلى ما دون 12 mm يمتدّ النطاق من 3 mm إلى ضعف سُمك العيّنة. والوضع والمنتج حدّان منفصلان: لحام تناكبي على لوح في PF يغطّي اللحام التناكبي في PA وPF على اللوح، ولا يغطّي الأنابيب إلا الدوّارة من 75 mm أو الثابتة من 500 mm.

ما الفرق بين ISO 9606-1 وEN 287-1؟

EN 287-1 هي المواصفة السابقة لاختبار لحّامي الفولاذ، وقد حلّت محلّها EN ISO 9606-1. المبدأ واحد — عيّنة ونطاق وتوقيع كل ستّة أشهر — لكن الرمز يُكتب بطريقة أخرى: الحقل الرابع في ISO 9606-1 هو مجموعة مادة الإضافة (FM1–FM6)، وكانت الشهادات القديمة تضع مكانه مجموعة الفولاذ. والاختبارات الجديدة تُؤدّى وفق ISO 9606-1. أمّا ISO 9606 الموحّدة، بأجزائها ⁦1–5⁩ في وثيقة واحدة، فما زالت مسودّة (ISO/DIS 9606، prEN ISO 9606:2026؛ حتى نوفمبر 2026).

هل يمكن تمديد الشهادة دون اختبار جديد؟

أحيانًا. تتيح ISO 9606-1 ثلاثة طرق (البند 9.3): اختبار جديد كل ثلاث سنوات، أو تمديد كل سنتين بناءً على لحامين إنتاجيين فُحصا خلال الأشهر الستة الأخيرة، أو صلاحية دون تاريخ انتهاء لدى مصنّع لديه نظام جودة وفق ISO 3834-2 أو -3. وأيّهما ينطبق عليك تقرّره الجهة التي أصدرت الشهادة. ودون سلسلة متّصلة من التوقيعات نصف السنوية لا يصلح أيٌّ منها.
