WPQR: تأهيل إجراء اللحام

الـWPQR تقرير يقول شيئًا واحدًا: الإجراء المدوَّن في المواصفة جرى إثباته على عيّنة، والعيّنة اجتازت الاختبارات. وبدونه تبقى المواصفة اقتراحًا لا وثيقة إنتاج.

اطبع هذا الجدول

جواب مختصر

WPQR (Welding Procedure Qualification Record) ينشأ عن اختبار تأهيل الإجراء حسب EN ISO 15614-1 للفولاذ والنيكل. ويضمّ ثلاثة أمور: كيف لُحِمت العيّنة، وماذا أعطت الاختبارات، والأهمّ — أيّ مدى من الإنتاج تغطّيه هذه النتيجة.

وهذه النقطة الأخيرة هي ما يُغفَل غالبًا، وهي التي تحدّد فائدة التقرير. فالاختبار على سُمك واحد وفي وضع واحد يؤهّل نطاقًا كاملًا حولهما: عيّنة مدروسة تغطّي معظم الإنتاج باختبار واحد، وعيّنة غير مدروسة تغطّي وصلة واحدة بعينها.

معنى WPQR في اللحام

Welding Procedure Qualification Record، أي سجلّ تأهيل إجراء اللحام: تقرير اختبارات عيّنة واحدة مع مدى الإنتاج الذي تؤهّله هذه العيّنة. ويقع في وسط سلسلة من ثلاث وثائق: الـpWPS اقتراح المهندس، والـWPQR يثبته على عيّنة، والـWPS تعليمات الورشة المكتوبة داخل مدى الـWPQR وعلى رأسها رقمه. الاختصارات متشابهة، لكنّ الـWPQR وحده يحمل توقيع جهة الاختبار؛ أمّا الـpWPS والـWPS فيعدّهما ويوقّعهما منسّق اللحام لدى المنفّذ (EN ISO 14731).

كيف يجري الاختبار

1. يعدّ المهندس pWPS.
2. ينفّذ اللحّام العيّنة وفقها بدقّة، بإشراف جهة الاختبار أو مفتّش.
3. تُسجَّل البارامترات الفعلية: التيار والجهد والسرعة وحرارة التسخين المسبق وما بين الطبقات والزمن.
4. تخضع العيّنة للفحص غير المتلف، ثمّ تُقطَع إلى عيّنات الاختبارات المتلفة.
5. تُدرَج النتائج ومدى التأهيل في التقرير الذي توقّعه الجهة.

والبارامترات الفعلية في البند الثالث أثقل وزنًا ممّا تبدو: هي — لا فرضيّات الـpWPS — من يحدّد بعد ذلك النطاق المؤهَّل للطاقة الخطّية.

نزّل الرسم: SVG · PNG

اختبارات العيّنة

ونطاق الاختبارات يتوقّف على المعدن والسُّمك والمتطلّبات: فاختبار الصدم حيث تعمل المنشأة في البرد، والصلادة على الفولاذ سريع التصلّب. والحدّ المعتاد للفولاذ غير المسبوك وقليل السبك هو 380 HV 10؛ وتجاوزه يعني عادةً تبريدًا أسرع من اللازم، أي طاقة خطّية قليلة أو غياب التسخين المسبق. وتحويل الصلادة بين المقاييس تتولّاه حاسبة الصلادة.

مدى التأهيل — أهمّ جزء في التقرير

التقرير لا يؤهّل حالة واحدة بل نطاقًا حولها. ويشمل المدى، من بين أمور أخرى:

• السُّمك. للحام التناكبي عند المستوى 2: متعدّد الممرّات حتى 2t ومن 0.5t (ومن 3 mm للعيّنات بين 3 و12 mm)؛ وأحادي الممرّ أضيق كثيرًا — حتى 1.3t، وفوق 12 mm حتى 1.1t فقط.
• قطر الأنبوب. العيّنة على أنبوب تغطّي الأقطار من نصف قطرها الخارجي فأكثر (فعيّنة Ø 114.3 تغطّي من 57.2 mm). والعيّنة على لوح تغطّي الأنابيب بقطر أكبر من 150 mm في PA وPC وPF مع الدوران، ومن 500 mm فأكثر في بقيّة الأوضاع.
• مجموعة المعدن حسب ISO/TR 15608 — في المجموعات 1 إلى 3 لا تُحتسب المجموعات الفرعية: يُغطّى فولاذ المجموعة نفسها ذو حدّ الخضوع المساوي أو الأدنى. والاختبار على 304 يغطّي 316 و347 و321، لا 309 ولا 310.
• العملية حسب ISO 4063: لكلّ واحدة على حدة، بلا انتقال من واحدة إلى أخرى.
• وضع اللحام — بلا متطلّبات صدم أو صلادة يغطّي وضعٌ واحد كلّ الأوضاع؛ ومع متطلّبات الصدم الأوضاعَ ذات الطاقة الخطّية المساوية أو الأقلّ، ومع متطلّبات الصلادة ذات المساوية أو الأكبر.
• مادّة الإضافة والغاز الحامي ونوع التيار والقطبية.
• التسخين المسبق وحرارة ما بين الطبقات — يجوز أن يقلّ التسخين المسبق عن قيمة العيّنة بما لا يزيد على ⁦50 °C⁩، وأن تزيد حرارة ما بين الطبقات عليها بما لا يزيد على ⁦50 °C⁩ (عدا المجموعات 8 و10 و⁦41–48⁩).
• الطاقة الخطّية — مع متطلّبات الصدم لا تزيد على قيمة العيّنة بأكثر من 25 %، ومع متطلّبات الصلادة لا تقلّ عنها بأكثر من 25 %.
• المعالجة الحرارية بعد اللحام — إن أُجريت دخلت في المدى، وإن لم تُجرَ فالإجراء لا يغطّي القطع المعالَجة حراريًا.

ماذا يتضمّن الـWPQR: قراءة التقرير

تختلف النماذج من جهة اختبار إلى أخرى، لكنّ كلّ تقرير يضمّ الكتل الأربع نفسها. لنأخذ العيّنة من مثال مولّد الـpWPS: العملية 135 (MAG)، مجموعة المعدن 1.2 (S355)، لوح 10 mm، لحام تناكبي متعدّد الممرّات، الوضع PA.

1. العيّنة كما لُحِمت فعلًا

تكرّر هذه الكتلة الـpWPS لكن بالقيم المقيسة: شطفة V بزاوية ⁦50–60°⁩، وفجوة ⁦1–3 mm⁩، وجذر ⁦1–2 mm⁩ كما جرى التحضير؛ السلك EN ISO 14341-A G 46 4 M21 4Si1 بقطر 1.2 mm؛ الغاز M21 (ArC-18) بمعدّل ⁦16–18 l/min⁩؛ DC+. كانت الـpWPS تعطي نطاق ⁦220–280 A⁩ و⁦26–29 V⁩؛ أمّا التقرير فيحمل التيار والجهد وسرعة اللحام لكلّ ممرّ كما قيست، والطاقة الخطّية المحسوبة منها (الحساب تتولّاه حاسبة الطاقة الخطّية)، والتسخين المسبق الفعلي وأعلى حرارة ما بين الطبقات.

2. نتائج الاختبارات

سطر لكلّ اختبار من الجدول أعلاه — البصري، وRT أو UT، وMT أو PT، والشدّ العرضي، والثني، والفحص العياني، وعند اشتراطهما الصدم والصلادة HV 10 — مع رقم تقرير المختبر والحكم. والاختبار الغائب ثغرة لا نجاح: إن كانت متانة الصدم مطلوبة ولم تُختبر، ينخفض الحدّ الأعلى للسُّمك إلى 12 mm.

3. مدى التأهيل

• العملية: 135 فقط — لا 136 ولا 138؛
• السُّمك: ⁦3–20 mm⁩ (ولو لُحِمت الوصلة بممرّ واحد لكان ⁦5–13 mm⁩)؛
• الأنابيب: من اللوح — بقطر أكبر من 150 mm في PA وPC وPF مع الدوران، وفي بقيّة الأوضاع من 500 mm؛
• الأوضاع: كلّها، ما دامت لا توجد متطلّبات صدم أو صلادة؛
• السلك والغاز ونوع التيار والقطبية: كما على العيّنة؛
• التسخين المسبق: لا يقلّ عن قيمة العيّنة ناقص ⁦50 °C⁩؛ وما بين الطبقات: لا يزيد على القيمة المقيسة زائد ⁦50 °C⁩ (عيّنة أُديرت عند ⁦250 °C⁩ تسمح بـ⁦300 °C⁩)؛
• الطاقة الخطّية: مع متطلّبات الصدم حتى القيمة المقيسة × 1.25، ومع متطلّبات الصلادة من القيمة المقيسة × 0.75 — دائمًا من الرقم المدوَّن، لا من نطاق الـpWPS أبدًا؛
• المعالجة الحرارية بعد اللحام: لم تُجرَ، فالقطع المعالَجة حراريًا غير مغطّاة.

4. توقيع جهة الاختبار

اسم الجهة والفاحص والتاريخ والختم. ومن دون هذه الكتلة تبقى الورقة تقرير مختبر، لا WPQR.

كيف تختار العيّنة ليغطّي WPQR واحد إنتاجًا أوسع

قبل لحام أيّ شيء، يستحقّ الأمر وضع الوصلات الحقيقية في الورشة بجانب حاسبة مدى تأهيل الإجراء. والأرقام أدناه هي ما تعطيه:

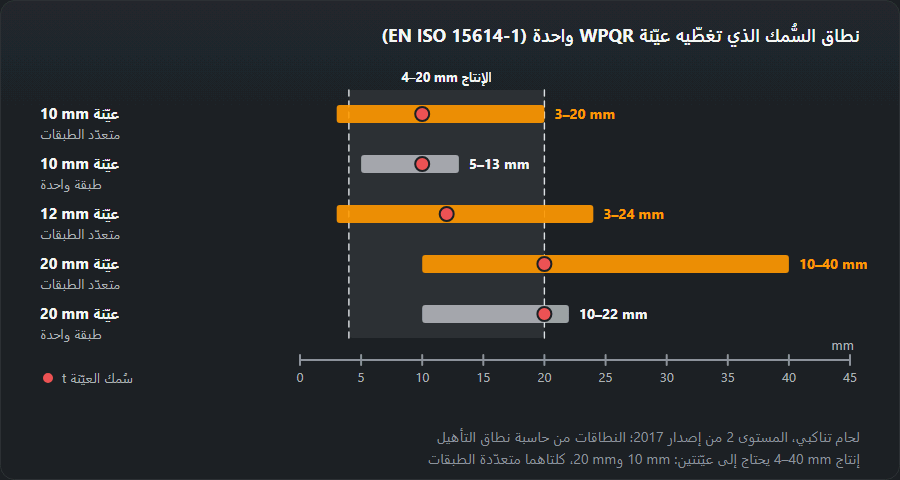

• متعدّد الممرّات يتفوّق على أحاديّها. 10 mm متعدّد الممرّات يغطّي ⁦3–20 mm⁩، وأحادي الممرّ ⁦5–13 mm⁩ فقط.
• الأسمك ليس الأفضل دائمًا. 12 mm متعدّد الممرّات يغطّي ⁦3–24 mm⁩؛ و20 mm متعدّد الممرّات يغطّي ⁦10–40 mm⁩ ويخسر كلّ ما دون 10 mm (أحادي الممرّ: ⁦10–22 mm⁩). فورشة تلحم ⁦4–20 mm⁩ تكفيها عيّنة واحدة بسُمك 10 mm، أمّا ⁦4–40 mm⁩ فتحتاج اثنتين.
• للصاج الرقيق والألواح السميكة جدًا نطاقاتها. 2 mm أحادي الممرّ يغطّي ⁦1.4–2.6 mm⁩ فقط، و120 mm متعدّد الممرّات يغطّي ⁦50–240 mm⁩.
• اللحامات الزاوية. لحام زاوي أحادي الممرّ على لوح 10 mm بسُمك تصميمي a = 5 mm يغطّي ألواح ⁦5–12 mm⁩ وسُمك لحام ⁦3.8–7.5 mm⁩؛ ومتعدّد الممرّات بلا حدّ على a.
• أنبوب أم لوح. عيّنة أنبوب بقطر 114.3 mm تغطّي الأنابيب من 57.2 mm فأكثر. أمّا عيّنة اللوح فلا تصل إلى هذا الأنبوب: تغطّي فقط الأنابيب الأكبر من 150 mm (PA وPC وPF مع الدوران) أو من 500 mm.
• الوضع. بلا متطلّبات صدم أو صلادة يُلحَم في PA، فيغطّي كلّ الأوضاع. ومع متطلّبات الصدم في الوضع الذي يُدخل فيه اللحّامون أكبر حرارة، لأنّ المغطّى هو الأوضاع ذات الطاقة المساوية أو الأقلّ فقط؛ ومع متطلّبات الصلادة بالعكس.
• العملية والمعدن. عملية واحدة لكلّ اختبار. ولأنّ المجموعة تغطّي الفولاذ ذا حدّ الخضوع المساوي أو الأدنى، تُصنَع العيّنة من أمتن فولاذ في المجموعة يُلحَم فعلًا.

نزّل الرسم: SVG · PNG

لماذا تسقط العيّنة: أسباب شائعة

الاختبار الفاشل لا يعطي WPQR معيبًا — بل لا يعطي WPQR أصلًا. تُصحَّح الـpWPS وتُلحَم عيّنة جديدة. وإلى ماذا تشير كلّ نتيجة عادةً:

والفخّ في السطرين الأوّلين: علاج الصلادة العالية — حرارة أكثر — هو سبب ضعف الصدم. وحين يُطلب الاثنان، على العيّنة أن تقع في نافذة، ثمّ لا يسمح الـWPQR إلّا بطاقة خطّية من −25 % إلى +25 % حول القيمة المختبَرة. وكيف يبدو كلّ عيب وما اسمه — في جدول عيوب اللحام.

من يصدره وكم يدوم

يُجري الاختبارَ ويوقّع التقريرَ جهة اختبار أو تفتيش. والـWPQR ملكٌ للمنفّذ: هو من أثبت أنّه بمعدّاته وموادّه وإشرافه يبلغ الجودة المطلوبة، ولذلك لا ينجح نقل التقرير إلى شركة أخرى كقاعدة.

ولا يحمل التقرير تاريخ انتهاء. ويسقط حين يخرج أحد المتغيّرات الجوهرية عن المدى المؤهَّل — وعندئذٍ يلزم اختبار جديد أو مكمّل.

الـWPQR في تدقيق EN 1090 أو EN ISO 3834: ماذا يُفحَص

في تدقيق الاعتماد حسب EN 1090-1 أو EN ISO 3834 لا يقرأ المدقّق الـWPQR منفردًا، بل يتتبّع السلسلة من الوصلة إلى الورق:

1. كلّ WPS مستعملة تذكر الـWPQR الخاصّ بها برقمه، وهذا الـWPQR موجود في الملفّ.
2. الـWPS تبقى داخل المدى. يُقارَن السُّمك والعملية والسلك والغاز والوضع والطاقة الخطّية في الـWPS بالكتلة 3 من التقرير. مثال: الورشة تلحم 25 mm وفق WPS يسندها عيّنة 10 mm متعدّدة الممرّات لا تغطّي إلّا حتى 20 mm.
3. التقرير ملك هذا المنفّذ — اسمه في الرأس، لا اسم مورّد أو صاحب عمل سابق.
4. التقرير موقَّع من جهة اختبار، والاختبارات المدرجة توافق ما تطلبه مواصفة المنتَج (الصدم حيث تعمل المنشأة في البرد).
5. الـWPS موقَّعة من منسّق اللحام، واللحّامون يحملون شهادات EN ISO 9606-1 تغطّي الوصلات نفسها.

شهادة WPQR: هل توجد وثيقة بهذا الاسم؟

«شهادة WPQR» تعبير ورشة. فلا توجد شهادة اسمها WPQR: الوثيقة سجلّ اختبار، ووزنها يأتي من توقيع جهة الاختبار. والذي يُعتمَد هو الشركة — حسب EN 1090-1 أو EN ISO 3834 — والـWPQR جزء من أدلّة هذا الاعتماد.

الـWPQR ليس شهادة اللحّام

وثيقتان مختلفتان عن أمرين مختلفين. الـWPQR يخصّ الإجراء ويقول إنّ اللحام على هذا النحو يعطي الجودة المطلوبة. والشهادة حسب EN ISO 9606 تخصّ الإنسان وتقول إنّ هذا اللحّام قادر على تنفيذ ذلك الإجراء. وفي الموقع يُطلب الاثنان — وعلى كليهما أن يغطّي ما يُلحَم فعلًا.

كيف يُقرأ رمز الشهادة وما الذي يشمله مداها — اختبار اللحّام حسب EN ISO 9606 و حاسبة مدى التأهيل.

الكاتب: Dmitry Frolov, لحّام ومصنّع هياكل معدنية آخر تحديث: 5 أكتوبر 2026
