نطاق صلاحية تأهيل اللحّام وفق EN ISO 9606-1

أي أسماك وأقطار وأوضاع يغطّيها اختبارك، ومتى يجب التصديق، ومتى تنتهي الصلاحية.

الجواب المختصر

عيّنة لوح 10 mm تغطّي ⁦3–20 mm⁩، وعيّنة أنبوب 114.3 mm تغطّي من 57.2 mm فأعلى. والشهادة تسري ثلاث سنوات وتحتاج تأكيدًا كل ستة أشهر. والحاسبة أدناه تعطي نطاق عيّنتك.

اتركه 0 إذا جرى الاختبار على لوح

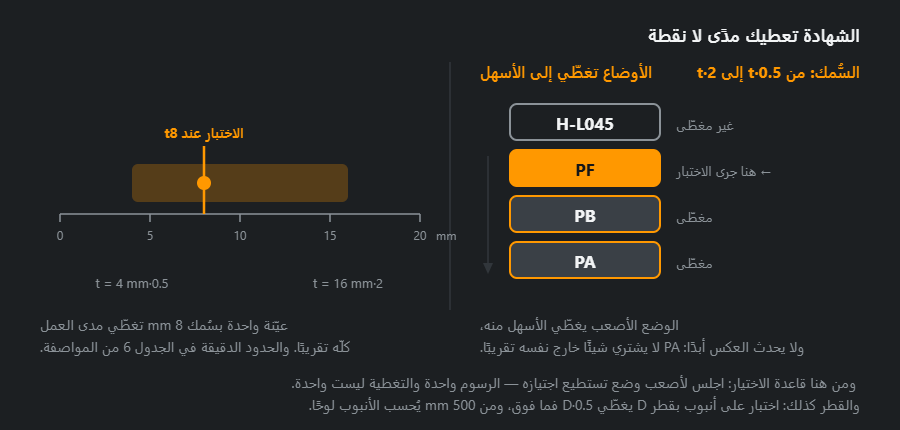

مدى السُّمك من عيّنة 8 mm وسلّم الأوضاع: PF يغطّي PB وPA ولا يغطّي H-L045
الشهادة تشتري مدًى لا نقطة — ولهذا يُختار وضع الاختبار بهامش، والرسوم واحدة.

نزّل الرسم: SVG · PNG

المبدأ

الاختبار يغطّي ما هو أسهل منه لا ما هو أصعب. السُّمك يمتدّ في الاتّجاهين ضمن حدود الجدول، والقطر حتى 25 mm من D إلى 2D وفوقه من نصفه فما فوق بما لا يقلّ عن 25 mm، والوضع من الأصعب إلى الأسهل. وعيّنة اللوح تغطّي الأنابيب الدوّارة من 75 mm في الأوضاع PA وPB وPC وPD، والثابتة من 500 mm. وللتناكبي والزاوي جدولان منفصلان، والامتحان التناكبي لا يغطّي اللحام الزاوي إلّا مع عيّنة زاوية إضافية.

سُمك العيّنة t، mmالنطاق المعتمَد
t < 3من t إلى 3 mm أو إلى ⁦2·t⁩، أيّهما أكبر
3 ≤ t < 12من 3 mm إلى ⁦2·t⁩
t ≥ 12من 3 mm فأعلى
إعلان

الخروج من النطاق

يقع غالبًا دون انتباه: وصلة أرقّ من الحدّ الأدنى، أو أنبوب أصغر قطرًا، أو طريقة أخرى. والنتيجة أن اللحّام يعمل خارج اعتماده بحسن نيّة — ولهذا يُحسب النطاق قبل بدء العمل لا بعد الفحص.

الأوضاع التي يغطّيها كلّ اختبار

اجتيز في الوضعيغطّي
PA — مسطّحاللحام التناكبي: PA
اللحام الزاوي: PA
PB — زاوي أفقياللحام التناكبي: —
اللحام الزاوي: PA, PB
PC — أفقياللحام التناكبي: PA, PC
اللحام الزاوي: PA, PB, PC
PD — زاوي فوق الرأساللحام التناكبي: —
اللحام الزاوي: PA, PB, PC, PD, PE
PE — فوق الرأساللحام التناكبي: PA, PC, PE
اللحام الزاوي: PA, PB, PC, PD, PE
PF — عمودي صاعداللحام التناكبي: PA, PF
اللحام الزاوي: PA, PB, PF
PG — عمودي نازلاللحام التناكبي: PG
اللحام الزاوي: PG
PH — أنبوب ثابت صاعدًااللحام التناكبي: PA, PE, PF, PH
اللحام الزاوي: PA, PB, PC, PD, PE, PF, PH
H-L045 — أنبوب بزاوية 45° صاعدًااللحام التناكبي: PA, PC, PE, PF, PH, H-L045
اللحام الزاوي: —
J-L045 — أنبوب بزاوية 45° نازلًااللحام التناكبي: PA, PC, PE, PG, PJ, J-L045
اللحام الزاوي: —

أمثلة محسوبة: أربع عيّنات ونطاقها

القواعد نفسها التي تطبّقها الحاسبة، على العيّنات الأكثر شيوعًا في ورش المنشآت المعدنية وفي الأنابيب:

العيّنةالأسماكأقطار الأنابيبالأوضاع
لوح t = 10 mm، PF3…20 mm—PA, PF
لوح t = 15 mm، PE≥ 3 mm—PA, PC, PE
أنبوب D = 60.3 mm، t = 5.5 mm، H-L0453…11 mm≥ 30.2 mmPA, PC, PE, PF, PH, H-L045
أنبوب D = 21.3 mm، t = 2.8 mm، PC2.8…5.6 mm21.3…42.6 mmPA, PC
  • لوح 10 mm في PF — امتحان مركّب المنشآت المعتاد. الأسماك 3…20 mm، والأوضاع PA, PF. لا يغطّي فوق الرأس (PE) ولا الأفقي على الجدار (PC): من يلحم الجسور من أسفلها يحتاج عيّنة أخرى.
  • لوح 15 mm في PE — الأسماك ≥ 3 mm بلا حدّ أعلى، والأوضاع PA, PC, PE. PE التناكبي يغطّي PA وPC وPE (والزاوي يضيف PB وPD)، لا العمودي: لـPF تلزم عيّنة مستقلّة.
  • أنبوب 60.3 mm في H-L045 — الأسماك 3…11 mm، والأقطار ≥ 30.2 mm، والأوضاع PA, PC, PE, PF, PH, H-L045. والأنبوب فوق 25 mm يغطّي اللوح أيضًا، فيقوم امتحان واحد مقام عدّة امتحانات.
  • أنبوب صغير 21.3 mm في PC — الأقطار 21.3…42.6 mm: في الأنابيب الصغيرة الحدّ الأعلى ضعف القطر. والأسماك 2.8…5.6 mm، لأنّ الجدار دون 3 mm يُحسب من سُمكه نفسه.

نطاق الأقطار لمقاسات الأنابيب الشائعة

قاعدة الأقطار مذكورة أعلاه؛ وهنا تطبيقها على الأنابيب التي يُمتحن عليها فعلًا. انتبه للقفزة عند 25 mm: تحتها يتوقّف النطاق عند ضعف القطر، وفوقها لا حدّ أعلى أصلًا.

نطاق الأقطار من عيّنة أنبوب — محسوب بالقاعدة نفسها المستعملة في الحاسبة
قطر العيّنة D، mmالنطاق المعتمَد
21.321.3…42.6 mm
25.025.0…50.0 mm
33.7≥ 25.0 mm
48.3≥ 25.0 mm
60.3≥ 30.2 mm
88.9≥ 44.5 mm
114.3≥ 57.2 mm
168.3≥ 84.2 mm
219.1≥ 109.6 mm

كيف تختار العيّنة المناسبة لعملك

  1. اكتب ما تلحمه فعلًا: أرقّ قطعة وأسمكها، وأصغر أنبوب، وأصعب وضع. لا «ما قد يصادفك»، بل ما كان في الرسومات خلال السنة الأخيرة.
  2. اختر سُمك العيّنة. الحدّ الأعلى ⁦2·t⁩، فللحام ألواح 20 mm تلزم عيّنة لا تقلّ عن 10 mm، ومن 12 mm فأكثر لا حدّ أعلى. والحدّ الأدنى للعيّنات من 3 mm فأكثر هو 3 mm: المعدن الأرقّ يُمتحن على حدة.
  3. اختر القطر. أصغر أنبوب تلحمه يجب ألّا يقلّ عن نصف قطر العيّنة. وللأنابيب من 48.3 فما فوق تكفي عيّنة 88.9: تغطّي ≥ 44.5 mm.
  4. اختر أصعب وضع تجتازه بثقة. الرسوب في H-L045 أغلى من النجاح في PF، لكنّ النجاح في H-L045 يغني عن عدّة شهادات.
  5. تحقّق من النتيجة في الحاسبة أعلاه، ومن قيود الوثيقة في دليل شهادة EN ISO 9606-1. وأين يُؤدّى الامتحان في بولندا وبكم — تأهيل اللحّامين في بولندا.

أخطاء شائعة في قراءة النطاق

  • «PF يغطّي كلّ ما هو عمودي وما دونه». PF التناكبي يغطّي PA وPF، والزاوي PA وPB وPF — لا الأفقي PC ولا فوق الرأس PE.
  • «PG عمودي أيضًا». اللحام من أعلى إلى أسفل لا يغطّي إلّا نفسه؛ وشهادة PF لا تمنح حقّ PG ولا العكس. والأنبوب في J-L045 يغطّي PA وPC وPE وPG وPJ وJ-L045، لا H-L045 ولا PF. التقنية — اللحام من أعلى إلى أسفل.
  • «سُمك 14 mm، إذن من الصفر فما فوق». من 3 mm؛ والمعدن الأرقّ من 3 mm لا تغطّيه عيّنة من 12 mm فأكثر — بل يُمتحن على حدة.
  • «أنبوب 25 mm يغطّي كلّ الأكبر منه». حتى 25 mm ضمنًا الحدّ الأعلى ⁦2·D⁩، أي 50 mm.
  • «النطاق مناسب، إذن الشهادة سارية». النطاق لا ينفع إذا مضت ستّة أشهر بلا توقيع صاحب العمل.

أسئلة متكرّرة

اجتزت اختبارًا على 8 mm — ماذا يغطّي؟

من 3 mm إلى ⁦2·t⁩، أي من 3 إلى 16 mm — وهو أغلب مدى العمل. أمّا العيّنة من 12 mm فأكثر فتغطّي كلّ سُمك من 3 mm بلا حدّ أعلى، بشرط أن تُلحم في ثلاث طبقات على الأقل. راجع الجدول 6 في المواصفة.

ومتى تسقط الشهادة؟

إذا انقطع التوقيع الدوري كل ستّة أشهر، أو انقطع عملك بالطريقة نفسها أكثر من ستّة أشهر. التاريخ المطبوع على الورقة ليس وحده الحاكم — وهذا أكثر ما يفاجئ اللحّامين عند التفتيش.

هل يغطّي امتحان PF الوضع PC وفوق الرأس؟

لا. PF في اللحام التناكبي يغطّي PA وPF، وفي الزاوي يضيف PB. أمّا الأفقي PC فيغطّيه امتحان في PC: مع PA في التناكبي، ومع PA وPB في الزاوي. وفوق الرأس PE يحتاج امتحانًا في PE أو على أنبوب في H-L045: والتناكبي في H-L045 يغطّي PA وPC وPE وPF وPH.

ما النطاق الذي تعطيه عيّنة لوح 10 mm؟

أسماك من 3 إلى 20 mm: في عيّنات من 3 إلى ما دون 12 mm الحدّ الأدنى 3 mm والأعلى ضعف السُّمك. والأوضاع تتبع وضع الامتحان؛ في PF يعطي التناكبي PA وPF (والزاوي في PF يعطي PA وPB وPF).

ما الأقطار التي يغطّيها امتحان على أنبوب 60.3 mm؟

من 30.2 mm فما فوق بلا حدّ أعلى: فوق 25 mm الحدّ الأدنى نصف قطر العيّنة، على ألّا يقلّ عن 25 mm. ومثل هذا الأنبوب يغطّي اللوح أيضًا.
