Domeniul de valabilitate al autorizării EN ISO 9606-1
Examenul se dă pe o singură epruvetă, dar autorizarea acoperă un domeniu întreg de lucrări. Calculatorul arată ce grosimi, diametre și poziții sunt acoperite și până când este valabil certificatul.
Pe scurt
Proba pe tablă de 10 mm acoperă 3–20 mm, proba pe țeavă de 114,3 mm — de la 57,2 mm în sus. Certificatul e valabil trei ani și cere confirmare la fiecare șase luni. Calculatorul de mai jos dă domeniul pentru proba ta.

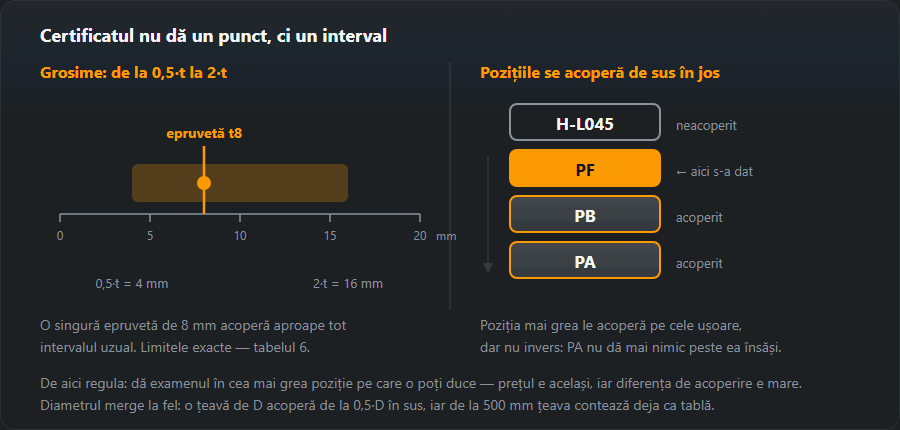

Domeniul de grosimi
| Grosimea probei t, mm | Domeniul recunoscut |
|---|---|
| t < 3 | de la t la 3 mm sau la 2·t (valoarea mai mare) |
| 3 ≤ t < 12 | de la 3 mm la 2·t |
| t ≥ 12 | de la 3 mm în sus |
Acoperirea pozițiilor
| Promovat în poziția | Acoperă |
|---|---|
| PA — orizontală | suduri cap la cap: PA suduri de colț: PA |
| PB — orizontală cu perete vertical | suduri cap la cap: — suduri de colț: PA, PB |
| PC — orizontală pe perete vertical | suduri cap la cap: PA, PC suduri de colț: PA, PB, PC |
| PD — de colț peste cap | suduri cap la cap: — suduri de colț: PA, PB, PC, PD, PE |
| PE — peste cap | suduri cap la cap: PA, PC, PE suduri de colț: PA, PB, PC, PD, PE |
| PF — verticală ascendentă | suduri cap la cap: PA, PF suduri de colț: PA, PB, PF |
| PG — verticală descendentă | suduri cap la cap: PG suduri de colț: PG |
| PH — țeavă fixă, ascendent | suduri cap la cap: PA, PE, PF, PH suduri de colț: PA, PB, PC, PD, PE, PF, PH |
| H-L045 — țeavă la 45°, ascendent | suduri cap la cap: PA, PC, PE, PF, PH, H-L045 suduri de colț: — |
| J-L045 — țeavă la 45°, descendent | suduri cap la cap: PA, PC, PE, PG, PJ, J-L045 suduri de colț: — |
Examenul în PF costă la fel ca în poziție orizontală, dar la sudura cap la cap acoperă PA și PF, iar la cea de colț PA, PB și PF. Examenul pe țeavă în H-L045 acoperă toate pozițiile sudurilor cap la cap, în afară de sudarea descendentă. Este singurul loc în care aceeași cheltuială aduce de două ori mai mult.
Exemple: patru probe și domeniul lor
Aceleași reguli pe care le aplică calculatorul, puse pe probele date cel mai des — în atelierele de structuri și la țevi:
| Proba | Grosimi | Diametre de țeavă | Poziții |
|---|---|---|---|
| tablă t = 10 mm, PF | 3…20 mm | — | PA, PF |
| tablă t = 15 mm, PE | ≥ 3 mm | — | PA, PC, PE |
| țeavă D = 60,3 mm, t = 5,5 mm, H-L045 | 3…11 mm | ≥ 30,2 mm | PA, PC, PE, PF, PH, H-L045 |
| țeavă D = 21,3 mm, t = 2,8 mm, PC | 2,8…5,6 mm | 21,3…42,6 mm | PA, PC |
- Tablă de 10 mm în PF — examenul tipic al sudorului de structuri metalice. Grosimi 3…20 mm, poziții PA, PF. Nu acoperă peste cap (PE) și nici orizontal pe perete (PC): cine sudează grinzi pe dedesubt are nevoie de altă probă.
- Tablă de 15 mm în PE — grosimi ≥ 3 mm fără limită superioară, poziții PA, PC, PE. Sudura cap la cap în PE acoperă PA, PC și PE (cea de colț — și PB, PD), dar nu verticala: pentru PF e nevoie de o probă separată.
- Țeavă de 60,3 mm în H-L045 — grosimi 3…11 mm, diametre ≥ 30,2 mm, poziții PA, PC, PE, PF, PH, H-L045. Țeava peste 25 mm acoperă și tabla, așa că un examen ține locul mai multora.
- Țeavă mică de 21,3 mm în PC — diametre 21,3…42,6 mm: la țevile mici limita superioară e dublul diametrului. Grosimi 2,8…5,6 mm, pentru că un perete sub 3 mm se socotește de la propria grosime.
Domeniul de diametre
| Diametrul probei D, mm | Domeniul recunoscut |
|---|---|
| 21,3 | 21,3…42,6 mm |
| 25,0 | 25,0…50,0 mm |
| 33,7 | ≥ 25,0 mm |
| 48,3 | ≥ 25,0 mm |
| 60,3 | ≥ 30,2 mm |
| 88,9 | ≥ 44,5 mm |
| 114,3 | ≥ 57,2 mm |
| 168,3 | ≥ 84,2 mm |
| 219,1 | ≥ 109,6 mm |
Regula are două ramuri. Până la 25 mm inclusiv proba acoperă diametre de la D la 2·D — cu o țeavă de 21,3 nu faci o țeavă de 48,3. Peste 25 mm limita inferioară e jumătate din diametru, dar nu sub 25 mm, iar limită superioară nu există. Examenul pe țeavă de 114,3 acoperă diametrele ≥ 57,2 mm, cel pe 60,3 — ≥ 30,2 mm.
Cum alegi proba pentru lucrul tău
- Notează ce sudezi de fapt: piesa cea mai subțire și cea mai groasă, țeava cea mai mică, poziția cea mai grea. Nu „ce s-ar putea ivi”, ci ce a fost pe desene în ultimul an.
- Alege grosimea probei. Limita superioară e 2·t, deci pentru tablă de 20 mm trebuie o probă de cel puțin 10 mm, iar de la 12 mm limită superioară nu mai există. Limita inferioară la probele de la 3 mm e 3 mm: materialul mai subțire se examinează separat.
- Alege diametrul. Cea mai mică țeavă pe care o sudezi trebuie să fie cel puțin jumătate din diametrul probei. Pentru țevi de la 48,3 în sus ajunge o probă de 88,9: acoperă ≥ 44,5 mm.
- Alege cea mai grea poziție pe care o promovezi sigur. Un examen picat în H-L045 costă mai mult decât unul promovat în PF, dar un H-L045 promovat ține locul mai multor certificate.
- Verifică rezultatul în calculatorul de mai sus, iar înscrierile din document în ghidul certificatului EN ISO 9606-1. Unde se dă examenul în Polonia și cât costă — autorizarea sudorilor în Polonia.
Greșeli frecvente la citirea domeniului
- „PF acoperă tot ce e vertical și mai jos”. Sudura cap la cap în PF acoperă PA și PF, cea de colț — PA, PB și PF; orizontalul PC și peste cap PE — nu.
- „PG e tot verticală”. Sudarea descendentă se acoperă doar pe sine; un certificat PF nu dă drept la PG și nici invers. Țeava în J-L045 acoperă PA, PC, PE, PG, PJ și J-L045, dar nu H-L045 și nici PF. Tehnica — sudarea descendentă.
- „Grosime de 14 mm, deci de la zero în sus”. De la 3 mm; materialul mai subțire de 3 mm nu e acoperit de o probă de 12 mm sau mai groasă — pentru el se dă examen separat.
- „O țeavă de 25 mm acoperă toate țevile mai mari”. Până la 25 mm inclusiv limita superioară e 2·D, adică 50 mm.
- „Domeniul se potrivește, deci certificatul e valabil”. Domeniul nu ajută dacă au trecut șase luni fără semnătura angajatorului.
Întrebări frecvente
Certificatul românesc este valabil în alte țări ale UE?
Da. EN ISO 9606-1 este o normă europeană, iar certificatul emis de un organism acreditat într-o țară a Uniunii funcționează în celelalte. Calificarea tehnologiei și certificarea producătorului rămân însă la întreprindere.
Ce înseamnă confirmarea la fiecare 6 luni?
Certificatul este valabil trei ani, dar la fiecare șase luni angajatorul confirmă prin semnătură că sudorul a lucrat în domeniul autorizării fără întreruperi importante. O confirmare omisă îl invalidează chiar dacă cei trei ani nu au trecut.
Autorizarea pe țeavă acoperă tabla?
Da, examenul pe țeavă cu diametrul peste 25 mm acoperă și tabla. Invers doar parțial: tabla acoperă țevile rotite de la 75 mm (pozițiile PA, PB, PC și PD) și țevile fixe de la 500 mm.
Examenul în PF acoperă poziția PC și peste cap?
Nu. PF la sudura cap la cap acoperă PA și PF, la cea de colț — în plus PB. Orizontalul PC îl acoperă un examen în PC: la cap la cap împreună cu PA, la colț cu PA și PB. Peste cap PE — un examen în PE sau pe țeavă în H-L045: sudura cap la cap în H-L045 acoperă PA, PC, PE, PF și PH.
Ce domeniu dă o probă din tablă de 10 mm?
Grosimi de la 3 la 20 mm: la probele de la 3 până sub 12 mm limita inferioară e 3 mm, iar cea superioară dublul grosimii. Pozițiile depind de poziția examenului; în PF sudura cap la cap dă PA și PF (cea de colț în PF — PA, PB și PF).
Ce diametre acoperă un examen pe țeavă de 60,3 mm?
De la 30,2 mm în sus, fără limită superioară: peste 25 mm limita inferioară e jumătate din diametrul probei, dar nu sub 25 mm. O asemenea țeavă acoperă și tabla.
