Domínio de validade da qualificação EN ISO 9606-1

Um ensaio aprovado não autoriza «tudo». Define um domínio — espessuras, diâmetros, posições — e fora dele o cordão é formalmente feito por um soldador não qualificado.

Resposta curta

Um provete de chapa de 10 mm cobre 3–20 mm; um de tubo de 114,3 mm, de 57,2 mm para cima. O certificado vale três anos e exige confirmação de seis em seis meses. A calculadora abaixo dá o domínio do seu provete.

Deixe 0 se o ensaio foi feito em chapa

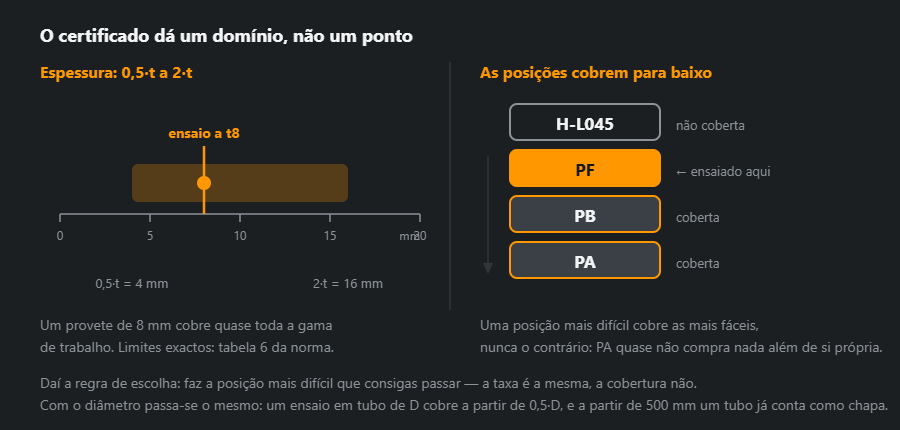

O domínio de espessuras a partir de um provete de 8 mm e a escada das posições: PF cobre PB e PA mas não cobre H-L045
As duas metades dizem o mesmo: o certificado compra um domínio, não um ponto. É por isso que se escolhe a posição de ensaio com folga — a taxa é a mesma.

Descarregar o esquema: SVG · PNG

O domínio de espessuras

Um provete com menos de 3 mm cobre de t a 3 mm ou a 2·t, o que for maior; de 3 a menos de 12 mm, de 3 mm a 2·t; a partir de 12 mm, qualquer espessura desde 3 mm, sem limite superior. Nesta última faixa conta o número de camadas: o provete tem de ser soldado em pelo menos três. A tabela que manda é a tabela 6 da norma.

Espessura do provete t, mmDomínio reconhecido
t < 3de t a 3 mm ou a 2·t, o que for maior
3 ≤ t < 12de 3 mm a 2·t
t ≥ 12de 3 mm para cima
Publicidade

A escada das posições

As posições não valem todas o mesmo. PA cobre o mínimo, PF bastante mais, e H-L045 em tubo está no topo. As soldaduras de topo e de ângulo têm tabelas separadas, e um ensaio de topo só cobre soldaduras de ângulo com um provete de ângulo adicional. Por isso a escolha da posição de ensaio é uma decisão económica: a mesma taxa compra um domínio pequeno ou um domínio grande.

Aprovado na posiçãoCobre
PA — ao baixosoldaduras topo a topo: PA
soldaduras de ângulo: PA
PB — horizontal em ângulosoldaduras topo a topo: —
soldaduras de ângulo: PA, PB
PC — horizontalsoldaduras topo a topo: PA, PC
soldaduras de ângulo: PA, PB, PC
PD — em ângulo ao tectosoldaduras topo a topo: —
soldaduras de ângulo: PA, PB, PC, PD, PE
PE — ao tectosoldaduras topo a topo: PA, PC, PE
soldaduras de ângulo: PA, PB, PC, PD, PE
PF — vertical ascendentesoldaduras topo a topo: PA, PF
soldaduras de ângulo: PA, PB, PF
PG — vertical descendentesoldaduras topo a topo: PG
soldaduras de ângulo: PG
PH — tubo fixo, ascendentesoldaduras topo a topo: PA, PE, PF, PH
soldaduras de ângulo: PA, PB, PC, PD, PE, PF, PH
H-L045 — tubo a 45°, ascendentesoldaduras topo a topo: PA, PC, PE, PF, PH, H-L045
soldaduras de ângulo: —
J-L045 — tubo a 45°, descendentesoldaduras topo a topo: PA, PC, PE, PG, PJ, J-L045
soldaduras de ângulo: —

O que a calculadora não cobre

O grupo do material segundo a ISO 15608 e o tipo de consumível ficam aqui de fora — ambos limitam o domínio ainda mais. O que consta do certificado e como decorre o ensaio está em ensaio EN ISO 9606.

Exemplos resolvidos: quatro provetes e o seu domínio

As mesmas regras que a calculadora aplica, levadas aos provetes que mais se fazem em serralharias de estruturas e em tubagem:

ProveteEspessurasDiâmetros de tuboPosições
chapa t = 10 mm, PF3…20 mm—PA, PF
chapa t = 15 mm, PE≥ 3 mm—PA, PC, PE
tubo D = 60,3 mm, t = 5,5 mm, H-L0453…11 mm≥ 30,2 mmPA, PC, PE, PF, PH, H-L045
tubo D = 21,3 mm, t = 2,8 mm, PC2,8…5,6 mm21,3…42,6 mmPA, PC
  • Chapa de 10 mm em PF — o exame típico do serralheiro de estruturas. Espessuras 3…20 mm, posições PA, PF. Não cobre ao tecto (PE) nem a horizontal em parede vertical (PC): quem solda vigas por baixo precisa de outro provete.
  • Chapa de 15 mm em PE — espessuras ≥ 3 mm sem limite superior, posições PA, PC, PE. PE em topo cobre PA, PC e PE, mas não a vertical: para PF é preciso outro provete, e as soldaduras de ângulo pedem um provete de ângulo próprio.
  • Tubo de 60,3 mm em H-L045 — espessuras 3…11 mm, diâmetros ≥ 30,2 mm, posições PA, PC, PE, PF, PH, H-L045. Um tubo acima de 25 mm cobre também chapa, por isso um exame substitui vários.
  • Tubo pequeno de 21,3 mm em PC — diâmetros 21,3…42,6 mm: no tubo pequeno o limite superior é o dobro do diâmetro. Espessuras 2,8…5,6 mm, porque uma parede abaixo de 3 mm conta a partir da sua própria espessura.

Domínio de diâmetros

Domínio de diâmetros a partir de um provete em tubo, pela mesma regra da calculadora
Diâmetro do provete D, mmDomínio reconhecido
21,321,3…42,6 mm
25,025,0…50,0 mm
33,7≥ 25,0 mm
48,3≥ 25,0 mm
60,3≥ 30,2 mm
88,9≥ 44,5 mm
114,3≥ 57,2 mm
168,3≥ 84,2 mm
219,1≥ 109,6 mm

A regra tem dois ramos. Até 25 mm inclusive o ensaio cobre diâmetros de D a 2·D — com um tubo de 21,3 não se cobre um de 48,3. Acima de 25 mm o limite inferior é metade do diâmetro, mas não menos de 25 mm, e limite superior não há. Um exame em tubo de 114,3 cobre ≥ 57,2 mm, em 60,3 — ≥ 30,2 mm.

Como escolher o provete para o seu trabalho

  1. Aponte o que solda de facto: a peça mais fina e a mais grossa, o tubo mais pequeno, a posição mais difícil. Não «o que pode aparecer», mas o que esteve nos desenhos do último ano.
  2. Escolha a espessura do provete. O limite superior é 2·t: para chapa de 20 mm é preciso um provete de pelo menos 10 mm, e a partir de 12 mm deixa de haver limite superior. O inferior nos provetes de 3 mm ou mais é 3 mm: material mais fino examina-se à parte.
  3. Escolha o diâmetro. O tubo mais pequeno que solda tem de ser pelo menos metade do diâmetro do provete. Para tubo a partir de 48,3 chega um provete de 88,9: cobre ≥ 44,5 mm.
  4. Escolha a posição mais difícil em que passa com segurança. Chumbar em H-L045 custa mais do que passar em PF, mas passar em H-L045 substitui vários certificados.
  5. Confirme o resultado na calculadora acima, e o que está no documento no guia do certificado EN ISO 9606-1. Onde fazer o exame na Polónia e quanto custa — certificação de soldadores na Polónia.

Erros frequentes ao ler o domínio

  • «PF cobre tudo o que é vertical e abaixo». PF em topo cobre PA e PF, em ângulo PA, PB e PF — não a horizontal PC nem ao tecto PE.
  • «PG também é vertical». A vertical descendente só se cobre a si mesma; um certificado PF não dá direito a PG nem o contrário. O tubo em J-L045 cobre PA, PC, PE, PG, PJ e J-L045, mas não H-L045 nem PF. Técnica — soldadura vertical descendente.
  • «14 mm de espessura, logo desde zero». Desde 3 mm; o material com menos de 3 mm não é coberto por um provete de 12 mm ou mais — examina-se à parte.
  • «Um tubo de 25 mm cobre todos os maiores». Até 25 mm inclusive o limite superior é 2·D, ou seja, 50 mm.
  • «O domínio serve, logo o certificado é válido». O domínio não ajuda se passaram seis meses sem a assinatura do empregador.

Perguntas frequentes

Um ensaio em chapa cobre tubo?

Tubo rodado a partir de 75 mm de diâmetro exterior nas posições PA, PB, PC e PD, e tubo fixo só a partir de 500 mm. O resto exige ensaio em tubo. Ao contrário, um ensaio em tubo acima de 25 mm cobre a chapa, e é essa uma das razões para fazer logo o ensaio em tubo.

Porque é que o certificado caduca antes do tempo?

Porque falta a confirmação de seis em seis meses. Os três anos de validade estão condicionados a que a empresa assine semestralmente que o soldador tem trabalhado dentro do domínio. Sem essa assinatura o certificado é inválido, mesmo que a data ainda não tenha chegado.

PF cobre a posição ao baixo?

Cobre. As posições formam uma escada: um ensaio na posição mais difícil cobre as mais fáceis. PF em soldadura de topo cobre PA e PF, em soldadura de ângulo PA, PB e PF, e o tubo em H-L045 cobre todas as posições de topo excepto a vertical descendente. A taxa é a mesma — por isso compensa começar por cima.

Um exame em PF cobre a PC e ao tecto?

Não. PF em topo cobre PA e PF; em ângulo, também PB. A horizontal PC é coberta por um exame em PC: em topo com PA, em ângulo com PA e PB. Ao tecto PE, por um exame em PE ou em tubo em H-L045: a soldadura de topo em H-L045 cobre PA, PC, PE, PF e PH.

Que domínio dá um provete de chapa de 10 mm?

Espessuras de 3 a 20 mm: nos provetes de 3 a menos de 12 mm o limite inferior é 3 mm e o superior o dobro da espessura. As posições dependem da posição do exame; em PF, em topo, são PA e PF (em ângulo em PF, PA, PB e PF).

Que diâmetros cobre um exame em tubo de 60,3 mm?

A partir de 30,2 mm sem limite superior: acima de 25 mm o limite inferior é metade do diâmetro do provete, mas não menos de 25 mm. Esse tubo cobre também chapa.

Autor: , soldador e serralheiro civil Actualizado:
