Geltungsbereich der Schweißerprüfung nach EN ISO 9606-1
Eine bestandene Prüfung erlaubt nicht „alles“. Sie steckt einen Bereich ab — Dicken, Durchmesser, Positionen — und außerhalb davon gilt die Naht formal als von einem nicht qualifizierten Schweißer ausgeführt.
Kurze Antwort
Eine Blechprüfung mit 10 mm deckt 3–20 mm ab, eine Rohrprüfung mit 114,3 mm ab 57,2 mm aufwärts. Die Prüfungsbescheinigung gilt drei Jahre und braucht alle sechs Monate eine Bestätigung. Der Rechner darunter gibt den Bereich für dein Prüfstück.

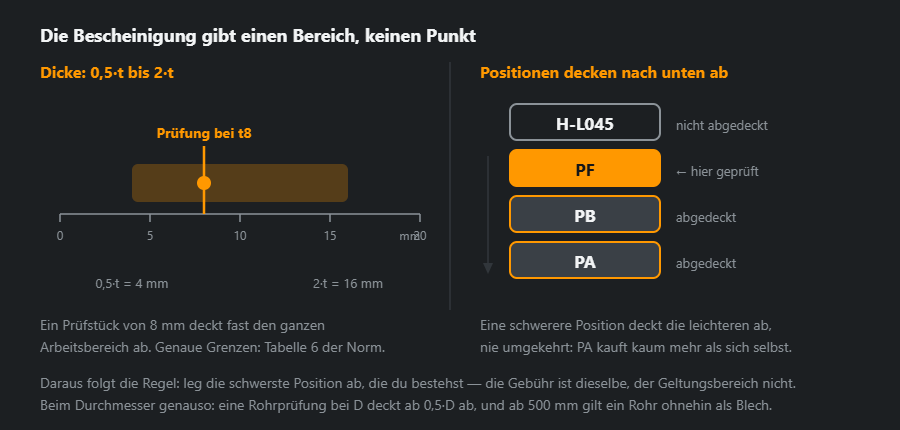

Der Dickenbereich
Unter 3 mm deckt ein Prüfstück 0,5·t bis 2·t ab, von 3 bis 12 mm den Bereich 3 mm bis 2·t, ab 12 mm jede Dicke ab 5 mm ohne Obergrenze. Wichtig ist die Zahl der Lagen: ein einlagig geschweißtes Prüfstück deckt weniger ab als ein mehrlagiges, weil die mehrlagige Technik zusätzlich geprüft wurde. Die maßgebende Tabelle ist Tabelle 6 der Norm.
| Dicke des Prüfstücks t, mm | Anerkannter Bereich |
|---|---|
| t < 3 | von 0,5·t bis 2·t |
| 3 ≤ t < 12 | von 3 mm bis 2·t |
| t ≥ 12 | ab 5 mm aufwärts |
Die Positionsleiter
Die Positionen sind nicht gleichrangig. PA deckt am wenigsten ab, PF deutlich mehr, und H-L045 am Rohr steht ganz oben. Deshalb ist die Wahl der Prüfposition eine wirtschaftliche Entscheidung: dieselbe Prüfgebühr kauft je nach Position einen kleinen oder einen großen Geltungsbereich.
| Bestanden in Position | Deckt ab |
|---|---|
| PA — Wannenlage | PA |
| PB — Horizontalposition | PA, PB |
| PC — Querposition | PA, PB, PC |
| PD — Horizontal-Überkopfposition | PA, PB, PD, PE |
| PE — Überkopfposition | PA, PB, PC, PD, PE |
| PF — Steigposition | PA, PB, PF |
| PG — Fallposition | PG |
| H-L045 — Rohr unter 45°, steigend | PA, PB, PC, PD, PE, PF, PH, H-L045 |
| J-L045 — Rohr unter 45°, fallend | PA, PC, PE, PG, J-L045 |
Was der Rechner nicht abdeckt
Die Werkstoffgruppe nach ISO/TR 15608 und die Art des Zusatzwerkstoffs bleiben hier unberücksichtigt — beide begrenzen den Geltungsbereich zusätzlich. Was in der Bescheinigung sonst noch steht und wie die Prüfung abläuft, steht unter Prüfung nach EN ISO 9606.
Rechenbeispiele: vier Prüfstücke und ihr Geltungsbereich
Dieselben Regeln, die der Rechner anwendet, auf die Prüfstücke übertragen, die im Stahlbau und im Rohrleitungsbau am häufigsten geschweißt werden:
| Prüfstück | Dicken | Rohrdurchmesser | Positionen |
|---|---|---|---|
| Blech t = 10 mm, PF | 3…20 mm | — | PA, PB, PF |
| Blech t = 15 mm, PE | ≥ 5 mm | — | PA, PB, PC, PD, PE |
| Rohr D = 60,3 mm, t = 5,5 mm, H-L045 | 3…11 mm | ≥ 30,2 mm | PA, PB, PC, PD, PE, PF, PH, H-L045 |
| Rohr D = 21,3 mm, t = 2,8 mm, PC | 1,4…5,6 mm | 21,3…42,6 mm | PA, PB, PC |
- Blech 10 mm in PF — die typische Prüfung im Stahlbau. Dicken 3…20 mm, Positionen PA, PB, PF. Überkopf (PE) und Querposition (PC) sind nicht dabei: Wer Träger von unten schweißt, braucht ein anderes Prüfstück.
- Blech 15 mm in PE — Dicken ≥ 5 mm ohne Obergrenze, Positionen PA, PB, PC, PD, PE. Überkopf deckt die Wannen-, Horizontal- und Horizontal-Überkopfposition ab, aber nicht steigend: PF braucht eine eigene Prüfung.
- Rohr 60,3 mm in H-L045 — Dicken 3…11 mm, Durchmesser ≥ 30,2 mm, Positionen PA, PB, PC, PD, PE, PF, PH, H-L045. Ein Rohr über 25 mm deckt auch Blech ab, eine Prüfung ersetzt also mehrere.
- Kleines Rohr 21,3 mm in PC — Durchmesser 21,3…42,6 mm: Bei kleinen Rohren ist die Obergrenze der doppelte Durchmesser. Dicken 1,4…5,6 mm, weil eine Wand unter 3 mm ab der Hälfte zählt.
Durchmesserbereich
| Durchmesser des Prüfstücks D, mm | Anerkannter Bereich |
|---|---|
| 21,3 | 21,3…42,6 mm |
| 25,0 | 25,0…50,0 mm |
| 33,7 | ≥ 25,0 mm |
| 48,3 | ≥ 25,0 mm |
| 60,3 | ≥ 30,2 mm |
| 88,9 | ≥ 44,5 mm |
| 114,3 | ≥ 57,2 mm |
| 168,3 | ≥ 84,2 mm |
| 219,1 | ≥ 109,6 mm |
Die Regel hat zwei Äste. Bis einschließlich 25 mm deckt die Prüfung Durchmesser von D bis 2·D ab — mit einem 21,3er Rohr ist ein 48,3er nicht abgedeckt. Über 25 mm liegt die Untergrenze bei der Hälfte des Durchmessers, aber nicht unter 25 mm, und eine Obergrenze gibt es nicht. Eine Prüfung am Rohr 114,3 deckt ≥ 57,2 mm ab, eine am Rohr 60,3 ≥ 30,2 mm.
Das Prüfstück zur eigenen Arbeit passend wählen
- Aufschreiben, was man wirklich schweißt: das dünnste und das dickste Teil, das kleinste Rohr, die schwierigste Position. Nicht „was mal vorkommen könnte“, sondern was im letzten Jahr auf den Zeichnungen stand.
- Dicke des Prüfstücks wählen. Die Obergrenze ist 2·t; für 20 mm Blech braucht man also mindestens 10 mm, ab 12 mm gibt es keine Obergrenze mehr. Die Untergrenze liegt bei Prüfstücken von 3–12 mm bei 3 mm: dünneres Material wird gesondert geprüft.
- Durchmesser wählen. Das kleinste Rohr, das man schweißt, muss mindestens den halben Prüfdurchmesser haben. Für Rohre ab 48,3 reicht ein Prüfstück 88,9: Es deckt ≥ 44,5 mm ab.
- Die schwierigste Position wählen, die man sicher besteht. Eine nicht bestandene Prüfung in H-L045 kostet mehr als eine bestandene in PF, aber eine bestandene H-L045 ersetzt mehrere Bescheinigungen.
- Das Ergebnis im Rechner oben prüfen und die Einträge auf dem Dokument im Leitfaden zur Schweißerprüfung nach EN ISO 9606-1. Wo man in Polen prüfen lässt und was es kostet — Schweißerprüfungen in Polen.
Häufige Fehler beim Lesen des Geltungsbereichs
- „PF deckt alles Senkrechte und darunter ab.“ Es deckt PA, PB und PF ab — nicht die Querposition PC und nicht Überkopf PE.
- „PG ist auch senkrecht.“ Fallend deckt nur sich selbst ab; eine PF-Bescheinigung berechtigt nicht zu PG und umgekehrt. Ein Rohr in J-L045 deckt PA, PC, PE, PG und J-L045 ab, aber nicht H-L045 und nicht PF. Technik — Fallnaht schweißen.
- „12 mm Dicke, also ab null aufwärts.“ Ab 5 mm; den Bereich 3–5 mm deckt ein 12-mm-Prüfstück nicht ab.
- „Ein 25-mm-Rohr deckt alle größeren ab.“ Bis einschließlich 25 mm ist die Obergrenze 2·D, also 50 mm.
- „Der Bereich passt, also gilt die Bescheinigung.“ Der Bereich hilft nicht, wenn sechs Monate ohne Unterschrift des Arbeitgebers vergangen sind.
Häufige Fragen
Deckt eine Prüfung am Blech auch Rohre ab?
Gedrehte Rohre ab 75 mm Außendurchmesser in den Positionen PA, PB, PC und PD, feststehende Rohre erst ab 500 mm. Alles andere verlangt eine Prüfung am Rohr. Umgekehrt deckt eine Rohrprüfung über 25 mm das Blech mit ab, und das ist einer der Gründe, die Prüfung gleich am Rohr abzulegen.
Warum läuft die Bescheinigung vorzeitig aus?
Weil die Bestätigung alle sechs Monate fehlt. Die Gültigkeit von drei Jahren steht unter der Bedingung, dass der Arbeitgeber halbjährlich unterschreibt, dass der Schweißer im Geltungsbereich gearbeitet hat. Ohne diese Unterschrift ist die Bescheinigung ungültig, obwohl das Datum noch nicht erreicht ist.
Deckt PF auch die Wanne ab?
Ja. Die Positionen bilden eine Leiter: eine Prüfung in der schwierigeren Lage deckt die leichteren mit ab. PF deckt PA und PB, H-L045 am Rohr deckt praktisch alles. Die Gebühr ist dieselbe — deshalb lohnt es sich, oben anzufangen.
Deckt eine Prüfung in PF die Querposition PC und Überkopf ab?
Nein. PF deckt PA, PB und PF ab. Die Querposition PC deckt eine Prüfung in PC ab (zusammen mit PA und PB), Überkopf PE eine Prüfung in PE oder am Rohr in H-L045, die alle Positionen von PA bis PF abdeckt.
Welchen Geltungsbereich hat ein 10-mm-Blechprüfstück?
Dicken von 3 bis 20 mm: Bei Prüfstücken von 3–12 mm liegt die Untergrenze bei 3 mm, die Obergrenze bei der doppelten Dicke. Die Positionen hängen von der Prüfposition ab; in PF sind es PA, PB und PF.
Welche Durchmesser deckt eine Prüfung am Rohr 60,3 mm ab?
Ab 30,2 mm ohne Obergrenze: Über 25 mm liegt die Untergrenze beim halben Prüfdurchmesser, aber nicht unter 25 mm. Ein solches Rohr deckt auch Blech ab.
