Custo por metro de cordão

Quanto custa mesmo um metro de cordão, com as quatro parcelas. O cálculo é a única resposta honesta à pergunta se um orçamento se aguenta — e mostra quase sempre que o problema não é o consumível.

Resposta curta

O custo de um metro de soldadura é sobretudo tempo pago — a massa depositada dividida pela taxa de deposição e pelo factor de arco —, e não o preço do fio: a mão-de-obra pesa mais de dois terços do custo. A massa depositada sai da secção (m = A · L · 0,00785; 60 mm² em 10 m dão 4,7 kg) e as taxas de deposição rondam 1,3 kg/h em MMA, 3,2 kg/h em MAG, 4,2 kg/h com fio fluxado e 0,6 kg/h em TIG. Subir o factor de arco de 45 para 60 % reduz o custo por metro em 19 %. O que move o custo está mais abaixo.

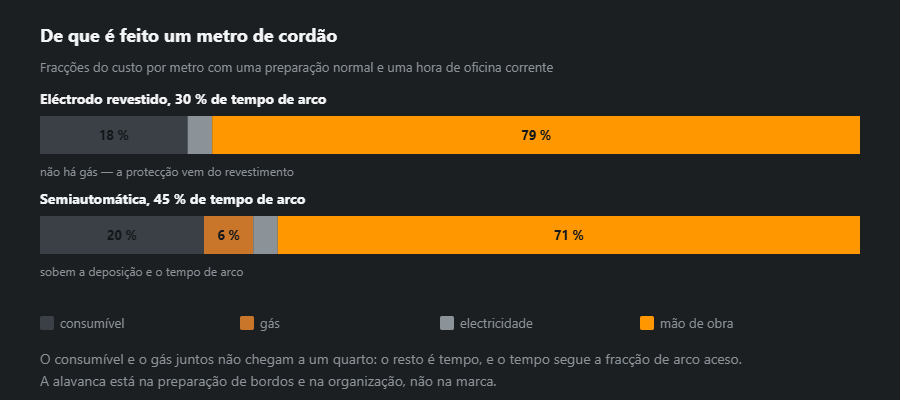

Eléctrodo revestido 25–35 %, semiautomática 40–55 %
Duas barras do custo de um metro de cordão — eléctrodo revestido e semiautomática — repartidas em consumível, gás, electricidade e mão-de-obra
O consumível e o gás juntos não chegam a um quarto. O resto é tempo — e é por isso que mudar de marca de eléctrodo não resolve nada.

Descarregar o esquema: SVG · PNG

As quatro parcelas

Consumível. Metal depositado vezes factor de perdas vezes preço por quilo. Gás. Caudal vezes tempo de arco vezes preço por metro cúbico. Electricidade. Sai da tensão, da corrente e do rendimento da fonte — quase sempre a parcela mais pequena. Mão-de- obra. Tempo de arco a dividir pela sua fracção do tempo pago, vezes o preço à hora.

ProcessoRendimento de deposiçãoProdução, kg/hGás, l/min
MMA, rutílico (111)0,651,3—
MAG, fio maciço (135)0,933,213
FCAW, fio fluxado (136)0,854,215
TIG (141)0,950,68

A produção é dada por hora de arco aceso. A montagem, a limpeza e as medições entram na conta através do factor de arco, que a calculadora aplica à parte.

Publicidade

Onde está a alavanca

Na preparação da junta e no tempo de arco. Um ângulo de abertura de 60° em vez de 45° significa, numa chapa de 20 mm, cerca de 30 % mais de metal depositado — e outro tanto de tempo, porque esse metal também tem de ser fundido. Um duplo V em vez de um V simples poupa aí cerca de 40 % das duas coisas, desde que a peça possa ser virada. Os números saem da preparação de bordos.

Limites do cálculo

Não estão incluídos a preparação, os gabaritos, a limpeza, os ensaios e as reparações. É precisamente a reparação que deita orçamentos abaixo: um cordão goivado e soldado de novo custa várias vezes o original — e é por isso que o soldador mais rápido nem sempre é o mais barato.

Exemplo: 10 m de cordão em V em chapa de 10 mm, MAG — de onde vêm 10,84 por metro

Com os valores por defeito a calculadora resolve exactamente este caso: junta em V a 60°, folga e talão de 2 mm, 10 m de cordão, MAG, fio a 3 €/kg, gás a 4 €/m³, electricidade a 0,25 €/kWh, mão-de-obra a 25 €/h e 45 % de arco aceso. Por defeito os preços estão em euros; escolha a sua moeda no campo «Moeda» — a aritmética não depende dela, desde que todos os preços estejam na mesma moeda. Passo a passo:

  1. Secção com sobre-espessura: 62,6 mm².
  2. Metal depositado: 62,6 · 10 · 0,00785 ≈ 4,92 kg.
  3. Fio: 4,92 / 0,93 ≈ 5,29 kg → 15,86 €.
  4. Tempo de arco: 4,92 / 3,2 ≈ 1,54 h; nesse tempo, a 13 l/min, vão 1,20 m³ de gás (4,79 €) e cerca de 9,4 kWh de electricidade (2,35 €).
  5. Tempo pago: 1,54 / 0,45 ≈ 3,42 h → 85,38 € de mão-de-obra.
  6. Total 108,38 €, ou seja, 10,84 € por metro.

A mão-de-obra é aqui 79 % do custo; fio e gás juntos, 19 %; a electricidade, 2 %. O gráfico acima mostra a mesma divisão: quem procura poupança no preço do fio procura na gaveta mais pequena.

O que mais mexe no custo por metro de soldadura

O mesmo cordão, com um só campo da calculadora alterado em cada linha:

VarianteCusto por metro, EUR/mVariaçãoMão-de-obra
Base: V 10 mm, MAG, valores por defeito10,84—79 %
Arco aceso 30 % em vez de 45 %15,11+39 %85 %
Arco aceso 60 % em vez de 45 %8,70−20 %74 %
Taxa 35 em vez de 25 EUR/h14,25+32 %84 %
Fio 4,3 em vez de 3 EUR/kg11,53+6 %74 %
Ângulo de chanfro 50° em vez de 60°9,49−12 %79 %
Folga 3 mm em vez de 2 mm12,74+18 %79 %
Fio fluxado (136) em vez de MAG8,88−18 %73 %
Eléctrodo (111), arco aceso 30 %34,14+215 %92 %
TIG (141)49,07+353 %93 %

Cada linha muda um só campo em relação aos valores por defeito: fio 3 EUR/kg, gás 4 EUR/m³, electricidade 0,25 EUR/kWh, taxa 25 EUR/h, arco aceso 45 %. São preços de exemplo, não uma tabela de mercado.

Como ler

A alavanca mais forte é o factor de arco: descer de 45 para 30 % encarece o metro 39 %; subir para 60 % embaratece-o 20 %. Depende da organização — gabaritos, acesso à junta, se o soldador rebarba e carrega as peças ele próprio. A taxa horária pesa na proporção da parte de mão-de-obra; o preço do fio, pouco: +43 % no fio dá +6 % no metro. A geometria pesa mais do que parece: um milímetro a mais de folga são +18 %, porque cresce a secção e com ela todas as outras parcelas ao mesmo tempo. O fio fluxado sai mais barato do que o MAG graças à maior taxa de deposição (4,2 contra 3,2 kg/h), embora a calculadora o conte ao mesmo preço por quilo — se o seu fluxado for mais caro, introduza o preço dele.

Custo por metro do cordão de ângulo segundo a garganta

Para cordões de ângulo a calculadora pede a perna z. Com os mesmos preços, um metro de a4 (z = 5,7 mm) custa cerca de 3,05 €, e um de a6 (z = 8,5 mm) cerca de 6,85 €. A garganta cresce metade, o custo mais do dobro, porque a secção vai com o quadrado. Soldar «a6» onde o desenho queria z6 custa por isso cerca de 3,40 € a mais por metro (z6 custa 3,43 €). A conversão de a em z está na calculadora do cordão de ângulo.

Orçamentar uma estrutura a partir do custo por metro

  1. Metros de cordão do desenho, separados por tipo de junta — mais cómodo no mapa de soldaduras.
  2. Custo por metro de cada tipo com a calculadora, com os seus preços e o seu factor de arco. Se não o conhece, meça-o num dia: horas de arco do contador da máquina a dividir pelas horas do turno.
  3. Multiplicar e somar. Cordões dos dois lados contam como dois.
  4. O que não é soldar, à parte: corte, chanfragem, montagem, desempeno, limpeza, ensaios. Nada disso está no custo por metro.
  5. Confirmar a quantidade de material — massa depositada e número de bobinas com a calculadora de metal depositado.

Erros típicos no cálculo do custo de soldadura

  • Orçamentar pelo tempo de arco. Com factor de arco de 30 % o tempo pago é mais do triplo.
  • Material sem perdas. A massa depositada não é a massa de fio ou eléctrodos comprada — divide-se pelo rendimento.
  • Um só factor de arco para oficina e obra. Em obra costuma ser mais baixo; calcule-o à parte.
  • O outro lado esquecido. Um cordão dos dois lados e uma junta em X são a secção inteira, não metade.
  • Geometria nominal. A folga e o ângulo reais da oficina mexem no custo mais de dez por cento (tabela acima).

Perguntas frequentes

Porque é que a mão-de-obra é a maior parcela?

Porque o consumível e o gás juntos raramente passam de um quarto do custo. O resto é tempo, e o tempo depende do factor de arco: no eléctrodo revestido anda pelos 25 a 35 %, na semiautomática 40 a 55. Quem quer ficar mais barato não muda a marca dos eléctrodos.

O que é exactamente o tempo de arco?

A fracção da hora paga em que o arco está mesmo aceso. Trocar eléctrodo, tirar escória, mudar a peça, medir — nada disso conta, mas tudo isso se paga. É por isso que o número está tão à vista na calculadora.

Compensa passar de eléctrodo revestido para MAG?

Calcule as duas hipóteses. Em cordões curtos e com muita mudança de peça o eléctrodo revestido ganha pelo tempo de preparação; a partir de alguns metros seguidos o MAG ganha claramente, porque sobem a deposição e o tempo de arco.

Quanto custa um metro de soldadura MAG em chapa de 10 mm?

Com os valores por defeito da calculadora (junta em V a 60°, fio a 3 €/kg, gás a 4 €/m³, mão-de-obra a 25 €/h, 45 % de arco) cerca de 11 € por metro, 79 % dos quais mão-de-obra. Introduza os seus preços e a sua taxa em qualquer moeda — o resultado mexe sobretudo com o factor de arco e a taxa.

O que embaratece mais: fio mais barato ou melhor organização?

A organização. Subir o factor de arco de 45 para 60 % embaratece o metro 20 %, enquanto um fio 1,5 €/kg mais caro (uma vez e meia o preço) o encarece só 7 %. O preço do fio mexe na parcela mais pequena do orçamento.

A soldadura MAG é mais barata do que o eléctrodo?

Por metro de cordão, claramente. Para a mesma junta em V de 10 mm a calculadora dá cerca de 11 €/m em MAG com 45 % de arco e cerca de 34 €/m com eléctrodo a 30 %. A diferença vem da taxa de deposição (3,2 contra 1,3 kg/h) e do factor de arco, não do preço do consumível.

Autor: , soldador e serralheiro civil Actualizado:
