Калькулятор вартості метра шва
Рахує весь ланцюжок від геометрії обробки до цифри в кошторисі: площу перерізу, масу наплавленого металу, скільки при цьому піде витратника й газу, скільки годин займе робота та у що обійдеться метр шва.
Як рахується
- Переріз шва. Для V-обробки
A = (t − c)² · tg(α/2) + b · t, де t — товщина, c — притуплення, α — кут обробки, b — зазор. Для X-обробки те саме, але кожна половина рахується від t/2. Для кутового шваA = z² / 2за катетом. Зверху додається 10 % на підсилення. - Наплавлений метал.
m = A · L · 0,00785— переріз у мм², довжина в метрах, густина сталі. Переріз 60 мм² на десяти метрах дає 4,7 кг. - Витратник. Маса шва ділиться на коефіцієнт наплавлення процесу.
- Час під дугою. Маса шва ділиться на продуктивність наплавлення: MMA близько 1,3 кг/год, MAG 3,2 кг/год, порошковий дріт 4,2 кг/год, TIG 0,6 кг/год.
- Повний час. Час під дугою ділиться на частку часу під дугою — саме він і оплачується.

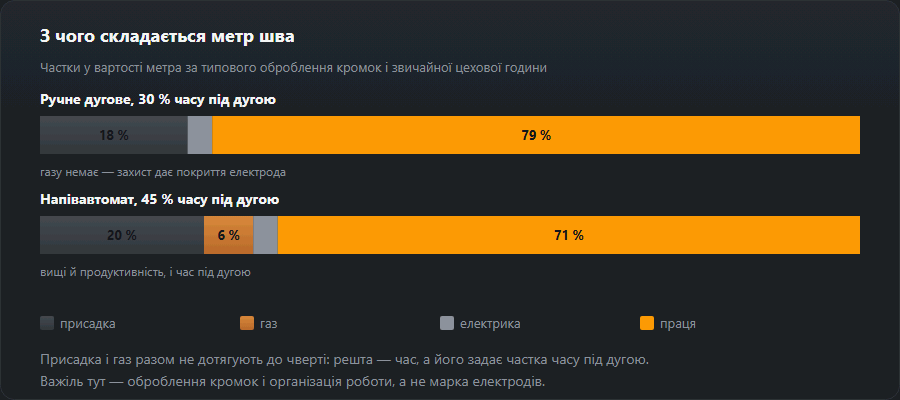

Не на ціні дроту. Робота — це дві третини вартості шва, і вона залежить від частки часу під дугою, а не від процесу. Тому перехід із MMA на напівавтомат економить не на витратнику: він піднімає продуктивність наплавлення втричі, і метр шва дешевшає за рахунок годин, а не кілограмів.
Дані процесів
| Процес | Коефіцієнт наплавлення | Продуктивність, кг/год | Витрата газу, л/хв |
|---|---|---|---|
| MMA (111), рутил | 0,65 | 1,3 | — |
| MAG (135), суцільний дріт | 0,93 | 3,2 | 13 |
| FCAW (136), порошковий | 0,85 | 4,2 | 15 |
| TIG (141) | 0,95 | 0,6 | 8 |
Значення типові. Для конкретного витратника коефіцієнт наплавлення вказаний у паспорті, і якщо він є — рахуйте за ним.
Як цим користуватися при виставленні ціни
Спочатку порахуйте один погонний метр у тих умовах, у яких реально працюєте, і запам’ятайте цифру. Далі кошторис збирається множенням: метраж швів за кресленням на цю цифру плюс підготовка кромок, складання та зачищення окремим рядком. Такий розрахунок захищається перед замовником, бо кожна позиція в ньому перевірювана.
Друге застосування — порівняння варіантів. Змініть обробку з V на X за товщини 20 мм і подивіться на переріз: він впаде майже вдвічі, а разом із ним впадуть і витратник, і години. Це той випадок, коли рішення про технологію ухвалюється за числом, а не за звичкою.
Часті питання
Чому витратника потрібно більше, ніж наплавленого металу?
Частина металу не потрапляє у шов: недогарки електродів, бризки, угар у дузі, обрізки дроту. Відношення маси шва до маси витраченого і є коефіцієнтом наплавлення. У рутилових електродів він близько 0,65 — тобто на кілограм шва йде півтора кілограма електродів. У суцільного дроту в суміші близько 0,93, у порошкового близько 0,85.
Що таке частка часу під дугою і навіщо вона в кошторисі?
Це відношення чистого часу горіння дуги до оплаченого робочого часу. Решта — складання, прихватки, зачищення, зміна електрода, переходи. У ручного дугового зварювання в цеху це 25–35 %, у напівавтомата 40–55 %, на монтажі буває й 15 %. Саме тут найчастіше помиляються: рахують за часом дуги й отримують кошторис утричі дешевший за реальний.
Звідки надбавка 10 % до перерізу?
Це підсилення шва — опуклість над площиною листа та опуклість кутового шва. Геометрія обробки її не описує, а метал на неї йде. Для типових швів надбавка 10 % до площі обробки близька до практики; за помітно опуклого шва закладайте більше.
Чи можна рахувати цим калькулятором нержавійку або алюміній?
Маса рахується за густиною сталі 7,85 г/см³. Для нержавіючої сталі (7,9) різниця в межах відсотка. Для алюмінію (2,7) результат за масою буде завищений майже втричі — множте отриману масу на 0,34.
