Номера процессов сварки по ISO 4063
111, 135, 141 — номер процесса заменяет название везде, где документ должен читаться независимо от языка: в WPS, в сертификате сварщика, в протоколе WPQR и на чертеже. Ниже полная таблица с названиями и международными сокращениями.
Короткий ответ
Номера, которые встречаются чаще всего:
- 111 — MMA, покрытый электрод
- 114 — самозащитная порошковая проволока, без газа
- 121 — сварка под флюсом (SAW)
- 131 — MIG, сплошная проволока в инертном газе
- 135 — MAG, сплошная проволока в активном газе
- 136 — MAG порошковой проволокой с флюсом
- 141 — TIG со сплошной присадкой
- 311 — газовая сварка ацетиленокислородным пламенем
- 783 — приварка шпилек вытянутой дугой

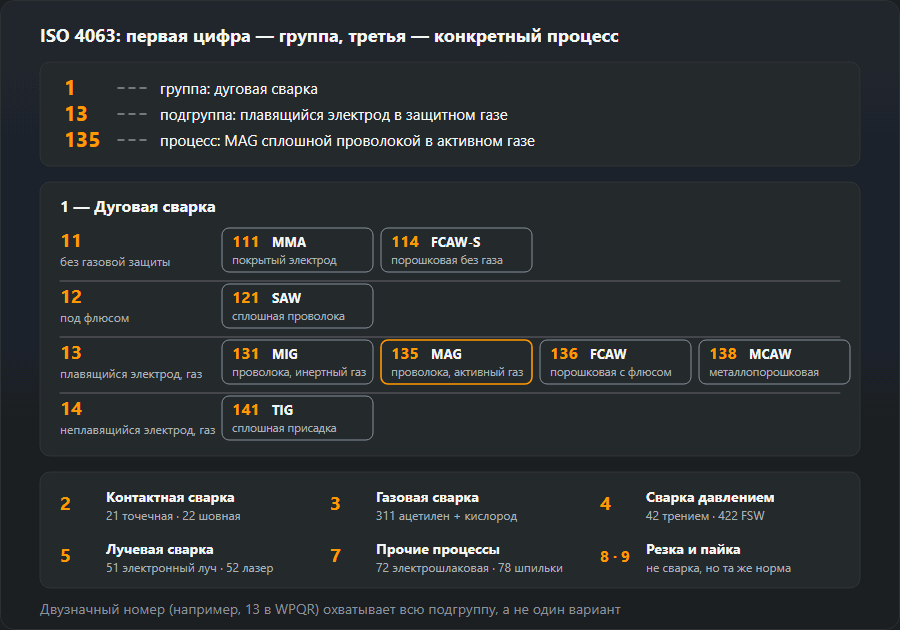

Как устроен номер
Нумерация иерархическая и читается слева направо. Первая цифра — группа процессов: 1 — дуговые, 2 — контактные, 3 — газовые, 4 — давлением, 5 — лучевые, 7 — прочие, 8 — резка и строжка, 9 — пайка. Вторая сужает группу, третья указывает конкретный процесс.
На примере 135: 1 — дуговая сварка,
13 — дуговая плавящимся электродом в защитном газе,
135 — в активном газе сплошной проволокой. Поэтому в документах
попадаются и двузначные номера: 13 в WPQR означает, что
аттестация охватила всю подгруппу, а не один вариант.
Таблица номеров
1 — Дуговая сварка
| Номер | Название процесса | Сокращение |
|---|---|---|
| 11 | Дуговая сварка плавящимся электродом без газовой защиты | — |
| 111 | Ручная дуговая сварка покрытым электродом | MMA · SMAW |
| 112 | Гравитационная сварка покрытым электродом | — |
| 114 | Сварка самозащитной порошковой проволокой | FCAW-S |
| 12 | Сварка под флюсом | — |
| 121 | Сварка под флюсом сплошной проволокой | SAW |
| 122 | Сварка под флюсом ленточным электродом | SAW |
| 125 | Сварка под флюсом порошковой проволокой | SAW |
| 13 | Дуговая сварка плавящимся электродом в защитном газе | — |
| 131 | Сварка MIG сплошной проволокой в инертном газе | MIG · GMAW |
| 132 | Сварка MIG порошковой проволокой с флюсом | FCAW |
| 133 | Сварка MIG порошковой проволокой с металлическим сердечником | MCAW |
| 135 | Сварка MAG сплошной проволокой в активном газе | MAG · GMAW |
| 136 | Сварка MAG порошковой проволокой с флюсом | FCAW |
| 138 | Сварка MAG порошковой проволокой с металлическим сердечником | MCAW |
| 14 | Дуговая сварка неплавящимся электродом в защитном газе | — |
| 141 | Сварка TIG сплошной присадкой | TIG · GTAW |
| 142 | Сварка TIG без присадки | TIG |
| 143 | Сварка TIG порошковой присадкой | TIG |
| 15 | Плазменная сварка | — |
| 151 | Плазменно-дуговая сварка MIG | — |
| 152 | Плазменная наплавка порошком | — |
| 153 | Плазменная сварка дугой прямого действия | PAW |
| 185 | Сварка магнитоуправляемой дугой | MIAB |
2 — Контактная сварка
| Номер | Название процесса | Сокращение |
|---|---|---|
| 21 | Точечная контактная сварка | RSW |
| 22 | Шовная контактная сварка | RSEW |
| 23 | Рельефная сварка | RPW |
| 24 | Стыковая сварка оплавлением | FW |
| 25 | Стыковая сварка сопротивлением | RBW |
| 291 | Контактная сварка током высокой частоты | HFRW |
3 — Газовая сварка
| Номер | Название процесса | Сокращение |
|---|---|---|
| 31 | Газовая сварка кислородно-топливным пламенем | — |
| 311 | Газовая сварка ацетиленокислородным пламенем | OAW |
| 312 | Газовая сварка пропанокислородным пламенем | — |
| 313 | Газовая сварка водородно-кислородным пламенем | — |
4 — Сварка давлением
| Номер | Название процесса | Сокращение |
|---|---|---|
| 41 | Ультразвуковая сварка | USW |
| 42 | Сварка трением | FRW |
| 421 | Сварка трением с вращением | RFW |
| 422 | Сварка трением с перемешиванием (FSW) | FSW |
| 441 | Сварка взрывом | EXW |
| 45 | Диффузионная сварка | DFW |
| 48 | Холодная сварка давлением | CW |
5 — Лучевая сварка
| Номер | Название процесса | Сокращение |
|---|---|---|
| 51 | Электронно-лучевая сварка | — |
| 511 | Электронно-лучевая сварка в вакууме | EBW |
| 512 | Электронно-лучевая сварка в атмосфере | EBW |
| 52 | Лазерная сварка | — |
| 521 | Сварка твердотельным лазером | LBW |
| 522 | Сварка газовым лазером | LBW |
| 523 | Сварка диодным лазером | LBW |
7 — Прочие процессы сварки
| Номер | Название процесса | Сокращение |
|---|---|---|
| 71 | Термитная сварка | TW |
| 72 | Электрошлаковая сварка | ESW |
| 73 | Электрогазовая сварка | EGW |
| 74 | Индукционная сварка | IW |
| 78 | Приварка шпилек | SW |
| 783 | Приварка шпилек вытянутой дугой с керамическим кольцом | SW |
| 784 | Приварка шпилек вытянутой дугой, короткий цикл | SW |
| 785 | Приварка шпилек конденсаторным разрядом | CD |
8 — Резка и строжка
| Номер | Название процесса | Сокращение |
|---|---|---|
| 81 | Кислородная резка | — |
| 82 | Дуговая резка | — |
| 821 | Воздушно-дуговая резка | — |
| 822 | Кислородно-дуговая резка | — |
| 83 | Плазменная резка | PAC |
| 84 | Лазерная резка | LBC |
| 86 | Кислородная строжка | — |
| 87 | Воздушно-дуговая строжка | — |
| 88 | Плазменная строжка | — |
9 — Пайка и пайкосварка
| Номер | Название процесса | Сокращение |
|---|---|---|
| 91 | Пайка твёрдым припоем | B |
| 912 | Пайка твёрдым припоем газовым пламенем | — |
| 916 | Индукционная пайка твёрдым припоем | — |
| 94 | Пайка мягким припоем | S |
| 97 | Пайкосварка | BW |
| 971 | Газовая пайкосварка | — |
| 972 | Дуговая пайкосварка | — |
В ISO 4063 около двухсот позиций, включая те, что встречаются раз в жизни. В таблице — процессы, которые бывают в цеху и в документах. Если в бумагах попался номер не из этого списка, его смысл читается из самой структуры: первая цифра всегда указывает группу.

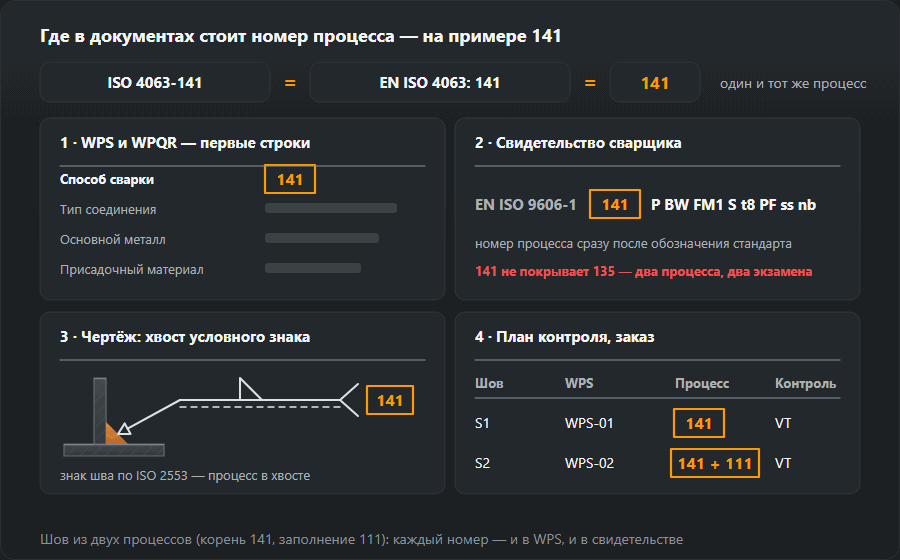

Где этот номер появляется
В технологической инструкции. WPS по EN ISO 15609-1 начинается с номера процесса — это один из основных параметров, поэтому смена процесса делает инструкцию недействительной и требует новой аттестации технологии.
В сертификате сварщика. В коде допуска по EN ISO 9606-1 номер процесса стоит сразу за обозначением нормы. Допуск с номером 141 не покрывает 135 — это два разных процесса и два разных экзамена, независимо от того, насколько хорошо сварщик владеет и тем и другим.
В протоколе WPQR и в заказе на сварочные работы, где номер остаётся единственной записью, которую нельзя истолковать по-своему: «полуавтомат» в разных цехах значит разное, а 135 везде значит одно и то же.
Что стоит за этими номерами на практике, разбирают отдельные статьи: MMA, MIG/MAG и TIG. Как читается весь код допуска — в статье об экзамене по EN ISO 9606.
Частые вопросы
Что значит 111 в сертификате сварщика?
Ручная дуговая сварка покрытым электродом, то есть MMA. Номер 111 стоит в коде допуска сразу после обозначения нормы и говорит, каким процессом сдавался экзамен — а значит, каким процессом сварщик имеет право работать.
Чем 135 отличается от 136 и 138?
Все три — MAG, разница в проволоке. 135 — сплошная, 136 — порошковая с флюсовым сердечником (даёт шлак), 138 — порошковая с металлическим сердечником (шлака практически нет). В документации это три разных процесса, и допуск на один не распространяется на остальные.
Одинаковы ли номера процессов в разных странах?
Да, в этом и смысл ISO 4063. 141 означает TIG со сплошной присадкой и в польском WPS, и в немецком, и в испанском, хотя название процесса в каждом звучит по-своему. Поэтому в сварочных документах пишут номер, а не название.
