Bramy i furtki

Brama jest jedynym wyrobem na podwórku, który rusza się codziennie. Dlatego błąd kosztuje w niej więcej: źle dobranego typu nie zmieni się bez przestawiania słupów, a za słaby napęd odchodzi pierwszej zimy.

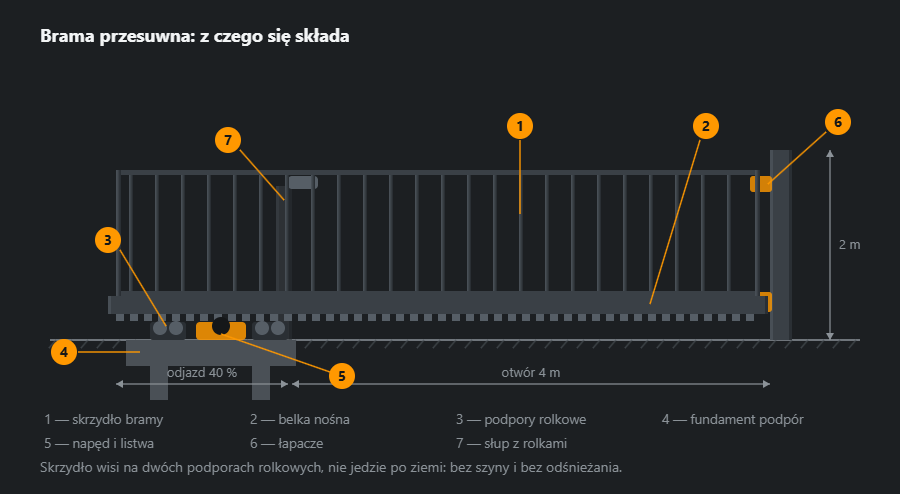

Brama przesuwna w przekroju

Skrzydło bramy przesuwnej nie toczy się po ziemi. Wisi na dwóch wózkach rolkowych osadzonych na fundamencie obok wjazdu, a poza wjazd wychodzi wspornikowym ogonem-przeciwwagą. Na wjeździe nie ma szyny — nie ma więc czemu zapchać się śniegiem i błotem, a próg nie przeszkadza niskiemu autu.

Pobierz schemat: SVG · PNG

Stąd biorą się wszystkie ograniczenia tego typu. Potrzebny jest wolny odjazd w bok; potrzebny fundament pod wózki — nie dwa osobne, tylko wspólna rama, inaczej wózki się rozjadą; potrzebny słup odbiorczy z łapaczami, który przyjmuje skrzydło w pozycji zamkniętej i zdejmuje obciążenie z rolek.

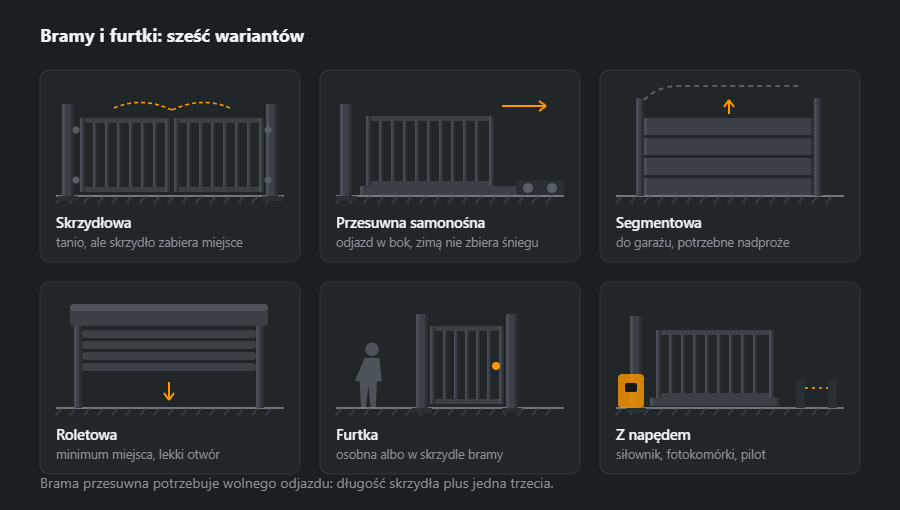

Typy bram

Pobierz schemat: SVG · PNG

• Skrzydłowe — najtańsze, ale skrzydło zabiera półtora do dwóch metrów podwórka i zimą opiera się o śnieg.
• Przesuwne wspornikowe — podwórko wolne, śnieg nie przeszkadza, ale trzeba mieć odjazd i fundament.
• Segmentowe — do garażu; wymagają zapasu wysokości nad otworem na pakiet skrzydła.
• Roletowe — minimum miejsca, ale otwór musi być lekki: to nie jest rozwiązanie na wjazd z ulicy.
• Furtka — osobna albo wpuszczona w skrzydło; drugi wariant jest tańszy, ale próg przeszkadza.
• Z automatyką — każdy z tych typów z napędem, fotokomórkami i pilotem; jak dobrać napęd — niżej.

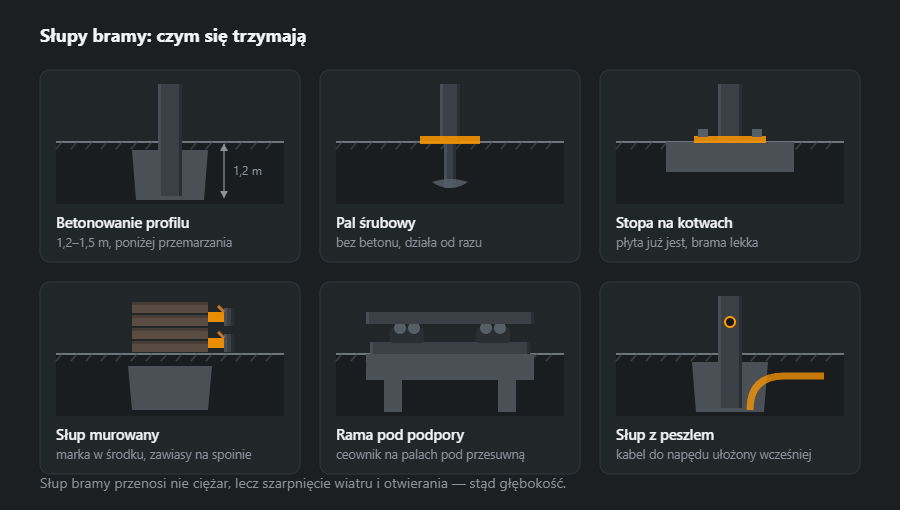

Słupy i fundamenty

Słup bramy pracuje nie na ściskanie, tylko na wyrywanie i zginanie. Pełne skrzydło 4×2 m to osiem metrów kwadratowych żagla, a poryw wiatru daje na jego górze wyraźny moment. Stąd głębokość 1,2–1,5 m i wymóg zejścia poniżej przemarzania: inaczej przez zimę słup zostanie wypchnięty i skrzydło przestanie się domykać.

Pobierz schemat: SVG · PNG

Słup murowany i tak ma w środku rurę, a zawiasy spawa się do blach zakotwionych, nie do cegły. Jeśli brama ma być z automatyką, kabel do napędu zakłada się w osłonę z góry — rozkuwanie placu później kosztuje więcej niż sam napęd.

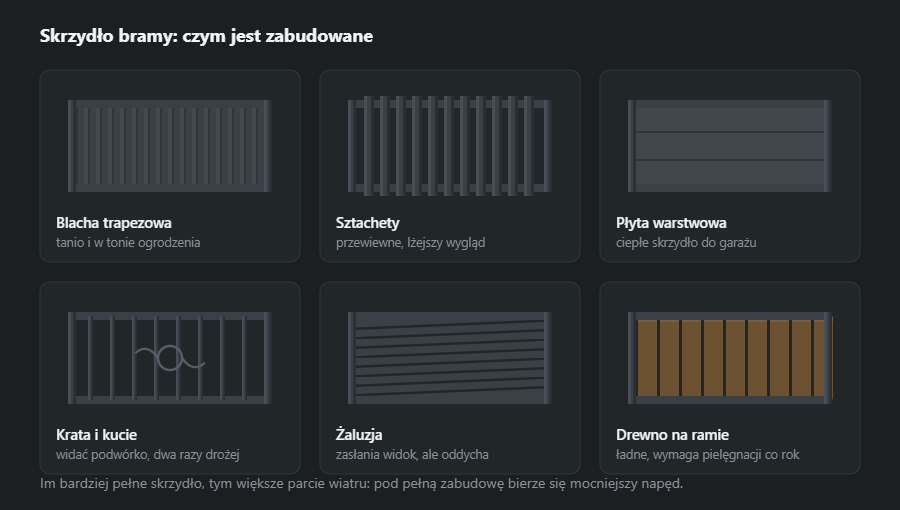

Czym wypełnia się skrzydło

Pobierz schemat: SVG · PNG

Wypełnienie dobiera się w tonie ogrodzenia: bramę i płot widać razem i rozjazd rzuca się w oczy od razu. Ale wypełnienie ma też stronę techniczną — masę i parcie wiatru. Pełna blacha i panel warstwowy dają największe obciążenie napędu i słupów; sztachety i krata przewiewają i ważą mniej.

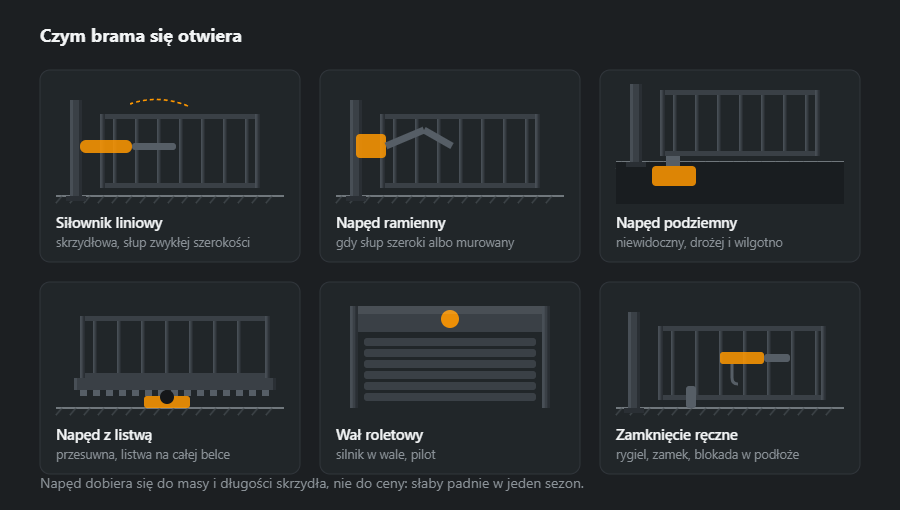

Czym brama się otwiera

Pobierz schemat: SVG · PNG

O wyborze napędu decydują trzy rzeczy: typ bramy, szerokość słupa i to, czy na działce jest prąd. Do skrzydłowych na zwykłym słupie bierze się liniowy, do szerokiego albo murowanego — ramieniowy, do rozwiązania całkiem ukrytego — podziemny, ale ten jest droższy i stoi w wodzie. Przesuwna potrzebuje napędu z listwą zębatą na całej długości belki.

Ryglowanie ręczne zostawia się nawet przy automatyce: zasuwa, zamek i blokada w gruncie są potrzebne na wypadek braku prądu i na czas wyjazdu.

Z jakich profili i dlaczego

W bramie liczy się sztywność skrzydła: każde ugięcie widać od razu, bo skrzydło przestaje trafiać w łapacz albo w zamek. Dlatego ramę robi się z profilu wyższego niż wypełnienie, a długą stroną stawia pionowo.

• Rama skrzydła — rura 60×40×3, 4,25 kg/m, przy szerszych wjazdach 80×40×3, 5,19 kg/m.
• Wypełnienie — 40×20×2, 1,68 kg/m, albo sztachety 20×20×2, 1,05 kg/m, w tonie ogrodzenia.
• Słupy — 80×80×4, 9,22 kg/m, przy ciężkich i pełnych skrzydłach 100×100×4, 11,7 kg/m.
• Zastrzał skrzydłowej — z tego samego profilu co wypełnienie, od dolnego narożnika przy zawiasach do górnego narożnika po stronie zamka: pracuje na ściskanie i nie pozwala skrzydłu opaść.

Pobierz schemat: SVG · PNG

Masy innych rozmiarów są w kalkulatorze profili zamkniętych. Brama z napędem to już maszyna w rozumieniu przepisów: wyrób podlega EN 13241, a bezpieczeństwo użytkowania — EN 12453 (ograniczenie siły, fotokomórki, listwy). Słupy i fundament pod ciężkie skrzydło przesuwne dobiera się z obliczeń, a automatykę uruchamia i odbiera instalator, który wystawia dokumenty.

Węzły i spoiny

• Belka nośna bramy przesuwnej — spawana do ramy odcinkami na przemian z obu stron. Ciągła spoina z jednej strony wygina belkę w łuk, a krzywa belka zacina się na wózkach. Prostoliniowość sprawdza się sznurkiem przed i po spawaniu.
• Zawiasy skrzydłowej — oba na jednej osi; ustawia się je na pręcie przełożonym przez oba zawiasy i dopiero wtedy spawa.
• Wypełnienie do ramy — spoina dookoła albo z dwóch stron, krótkimi ściegami: ścianka 2 mm przepala się łatwo, a przepalenie to początek rdzy.
• Blachy zawiasowe w słupie murowanym — zakotwione w betonie rdzenia, nie w cegle.

Dla ścianki 3 mm reguła 0,7·t daje tylko 2,1 mm, a spoina nośna nie powinna być cieńsza niż a3 — dlatego w węzłach słupa kładzie się właśnie a3: z ≈ 4,2 mm, 0,078 kg stopiwa na metr. Wymiary sprawdza kalkulator spoiny pachwinowej, a technikę na cienkich rurach opisuje spawanie profili zamkniętych.

Kolejność wykonania i montażu

1. Pomiar i wybór typu — szerokość wjazdu, miejsce na odjazd albo na obrót skrzydeł, spadek terenu, prąd do napędu.
2. Fundamenty i słupy — z rurą osłonową na kabel; beton musi związać, zanim zawiśnie skrzydło.
3. Skrzydło w warsztacie — rama na stole z kontrolą przekątnych, wypełnienie według szablonu, belka lub zawiasy.
4. Zabezpieczenie — cynkowanie, a na nim farba proszkowa w kolorze ogrodzenia.
5. Montaż — wózki na wspólnej ramie fundamentowej, skrzydło, łapacze, regulacja w poziomie i pionie.
6. Automatyka — napęd, listwa zębata, fotokomórki; próba sił i przekazanie instrukcji.

Ochrona przed korozją

Brama stoi w najgorszym miejscu działki: przy drodze, w bryzgach błota i soli. Najtrwalszy jest system duplex — cynkowanie ogniowe i farba proszkowa. Profile skrzydła muszą mieć otwory technologiczne, a belka nośna i wózki — cynk producenta, którego nie wolno przegrzać spawaniem. Najszybciej rdzewieje dolna krawędź skrzydła i miejsca, gdzie po montażu coś docięto; każde takie miejsce czyści się i pokrywa cynkiem na zimno. Z podobnych powodów lepiej nie spawać niczego do skrzydła po cynkowaniu.

Typowe błędy

• Skrzydłowa bez zastrzału — po sezonie narożnik opada i skrzydło szoruje po kostce.
• Zastrzał w złą stronę — sztywny pręt od górnego zawiasu w dół pracuje na rozciąganie przez spoinę i nie trzyma.
• Belka spawana ciągłą spoiną z jednej strony — wygina się i skrzydło jedzie skokami.
• Napęd dobrany do ceny — pracuje na granicy i kończy się po sezonie.
• Brak osłony na kabel w fundamencie — rozkuwanie placu.

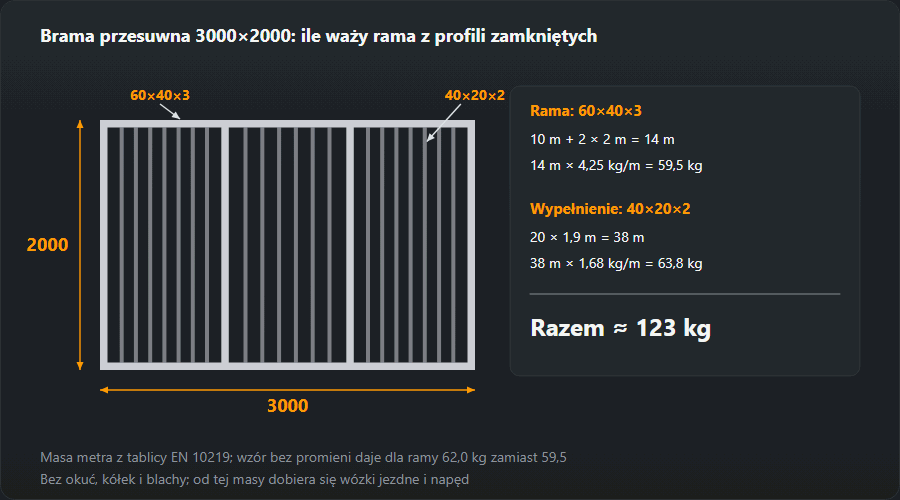

Jak policzyć materiał: skrzydło 3×2 m i dwa słupy

Skrzydło 3000×2000 mm z rysunku: rama z dwoma słupkami pośrednimi (łącznie 14 m profilu 60×40×3) i dwadzieścia prętów 40×20×2 po 1,9 m, do tego dwa słupy 80×80×4 po 3,4 m — 2 m nad ziemią i 1,4 m w fundamencie. Bez okuć, belki nośnej i ogona bramy przesuwnej.

Wychodzi 186 kg netto i 195 kg z zapasem. Samo skrzydło to około 123 kg — i od tej liczby, powiększonej o ogon i belkę w bramie przesuwnej, zaczyna się dobór wózków, zawiasów i napędu: w karcie okuć i napędu zawsze podana jest dopuszczalna masa i długość skrzydła. Pręty 1,9 m tną się po trzy z sześciometrowej sztangi, zostaje ok. 0,3 m odpadu — sprawdź w mapie rozkroju. Bramę razem z ogrodzeniem policzy kalkulator zestawienia materiałów, a furtkę w tym samym stylu można zrobić samemu według instrukcji furtka metalowa krok po kroku.

Co dalej

Bramę prawie zawsze zamawia się razem z ogrodzeniem — wypełnienie i powłokę bierze się takie same, inaczej kolory rozejdą się już po roku. O terminach, powłoce i kotwach jest w artykule jak zamawiać.

Autor: Dmitry Frolov, spawacz i ślusarz konstrukcji stalowych Aktualizacja: 28 września 2026
