Porți și portițe
Poarta este singurul lucru din curte care se mișcă în fiecare zi. De aceea greșeala costă mai mult aici: tipul nepotrivit nu se schimbă fără mutarea stâlpilor, iar un motor subdimensionat cedează în prima iarnă.

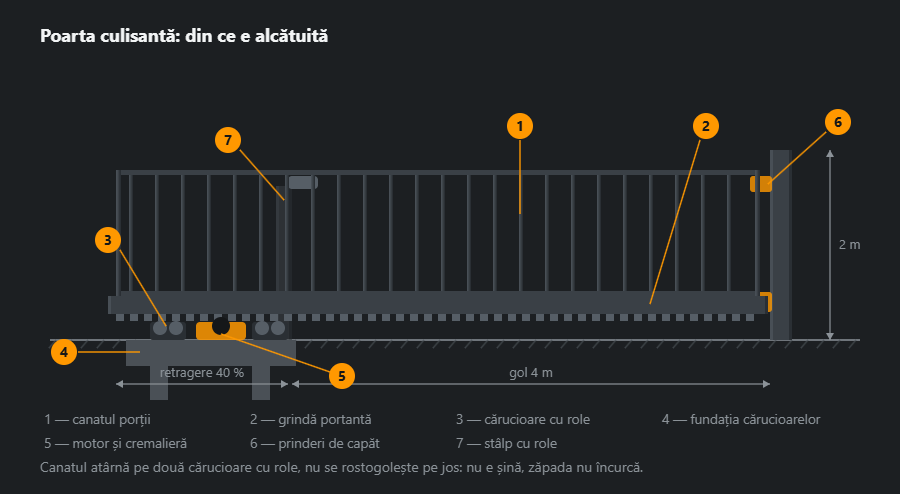

O poartă culisantă în secțiune
Canatul unei porți culisante nu se rostogolește pe pământ. Atârnă de două cărucioare cu role fixate pe o fundație lângă gol și trece dincolo de gol cu o coadă în consolă care ține loc de contragreutate. La intrare nu există șină, deci nu are ce se înfunda cu zăpadă și criblură, iar pragul nu deranjează o mașină joasă.
De aici vin toate limitările acestui tip. Are nevoie de retragere liberă într-o parte; are nevoie de fundație sub cărucioare — un cadru comun, nu două blocuri separate, altfel cărucioarele se depărtează; și are nevoie de un stâlp de primire cu prinderi, care ia canatul închis și descarcă rolele.

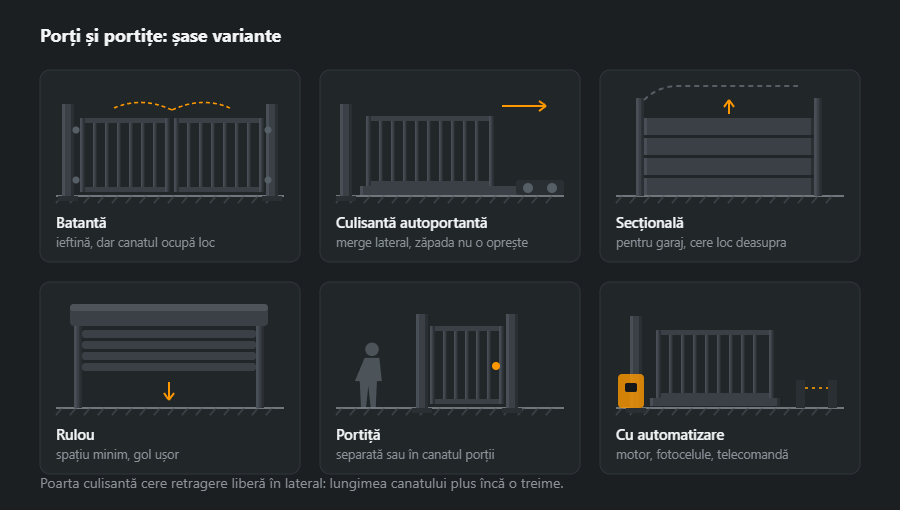

Șase tipuri de poartă
- Batante — cele mai ieftine, dar canatul ia un metru și jumătate din curte și iarna se opintește în zăpadă.
- Culisante autoportante — curtea rămâne liberă iar zăpada nu încurcă, dar cer retragere și fundație.
- Secționale — pentru garaj; cer înălțime liberă peste gol pentru pachetul de panouri.
- Rulou — spațiul minim, dar golul trebuie să fie ușor: nu e o soluție pentru intrarea auto.
- Portiță — separată sau înglobată în canat; a doua e mai ieftină, dar lasă un prag în cale.
- Automatizată — oricare dintre aceste tipuri, cu motor, fotocelule și telecomandă; cum se alege motorul — mai jos.

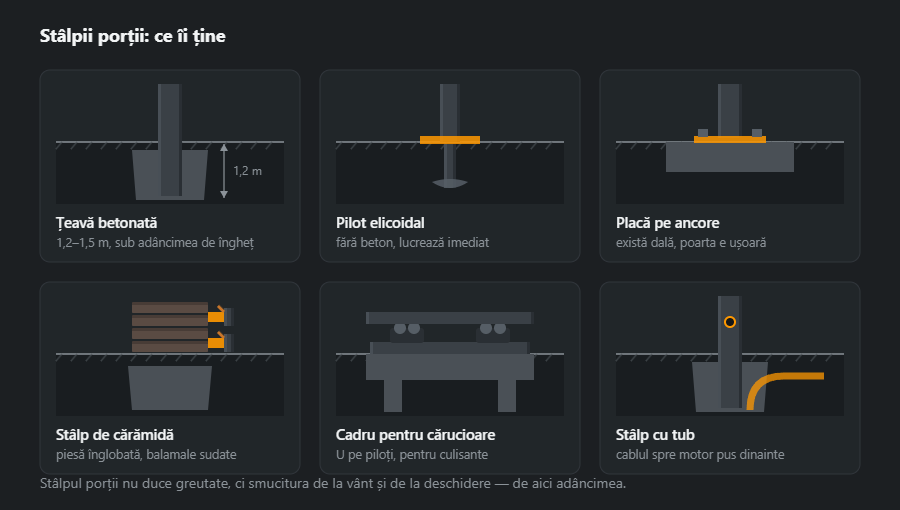

Stâlpi și fundații
Stâlpul unei porți lucrează la smulgere și la încovoiere, nu la compresiune. Un canat plin de 4×2 m înseamnă opt metri pătrați de velă, iar o rafală introduce un moment serios în capul stâlpului. De aici adâncimea de 1,2–1,5 m și cerința de a coborî sub îngheț: altfel stâlpul urcă peste iarnă și canatul nu mai închide.
Un stâlp de cărămidă are totuși o țeavă înăuntru, iar balamalele se sudează pe piese înglobate, nu pe zidărie. Dacă poarta va fi automată, cablul spre motor se lasă tras în tub de la început: spartul curții mai târziu costă mai mult decât motorul însuși.

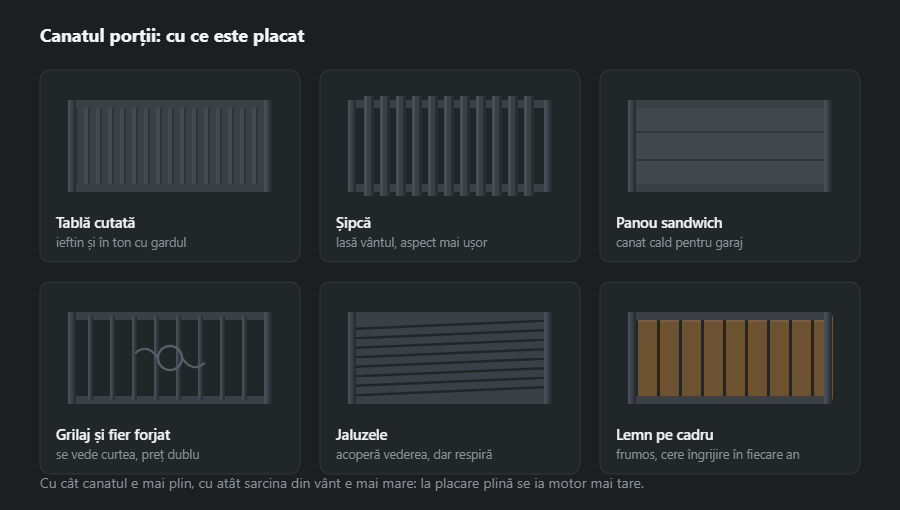

Cu ce este placat canatul
Umplutura se alege în ton cu gardul: poarta și gardul se văd împreună, iar nepotrivirea sare în ochi imediat. Dar umplutura are și o latură tehnică: greutatea și suprafața expusă vântului. Tabla plină și panoul sandwich cer cel mai mult de la motor și de la stâlpi; șipca și grilajul lasă aerul să treacă și cântăresc mai puțin.

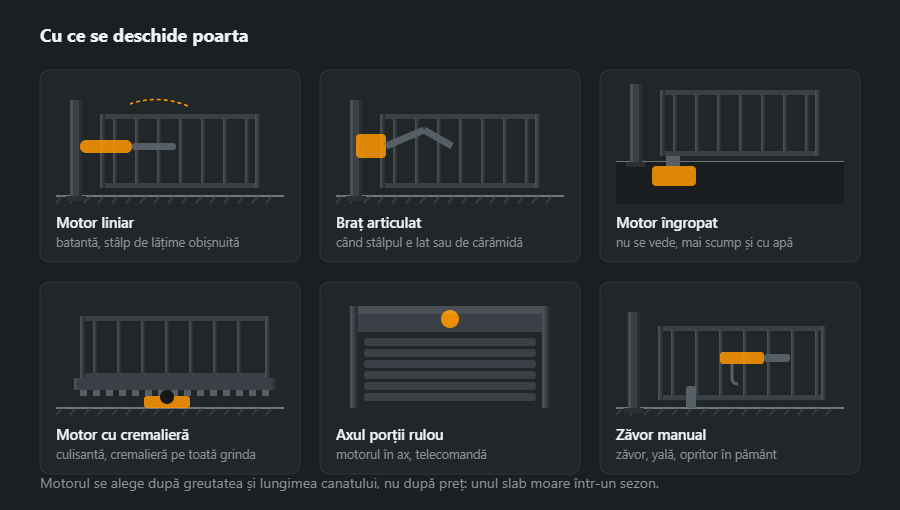

Cu ce se deschide poarta
Trei lucruri decid motorul: tipul porții, lățimea stâlpului și dacă este curent pe teren. Canaturile batante pe stâlp obișnuit iau motor liniar; un stâlp lat sau de cărămidă cere braț articulat; o soluție complet ascunsă înseamnă motor îngropat, mai scump și stând în apă. Porțile culisante cer motor cu cremalieră pe toată lungimea grinzii.
Zăvorul manual rămâne chiar și cu automatizare: zăvorul, yala și opritorul în pământ sunt ce rămâne când se ia curentul și cât timp ești plecat.
Din ce profile și de ce
La poartă contează rigiditatea canatului: orice săgeată se vede imediat, pentru că poarta nu mai nimerește opritorul sau încuietoarea. De aceea cadrul se face dintr-un profil mai înalt decât umplutura și se așază cu latura lungă pe verticală.
- Cadrul canatului — țeavă 60×40×3, 4,25 kg/m, la deschideri mai late 80×40×3, 5,19 kg/m.
- Umplutura — 40×20×2, 1,68 kg/m, sau șipci 20×20×2, 1,05 kg/m, asortate cu gardul.
- Stâlpii — 80×80×4, 9,22 kg/m, iar la canate grele și pline 100×100×4, 11,7 kg/m.
- Diagonala porții batante — din același profil ca umplutura, de la colțul de jos de lângă balamale la colțul de sus dinspre încuietoare: lucrează la compresiune și nu lasă canatul să se lase.
Masele altor mărimi sunt în calculatorul țevilor rectangulare. O poartă cu motor e deja o mașină: produsul intră sub EN 13241, iar siguranța în utilizare sub EN 12453 (limitarea forței, fotocelule, benzi de siguranță). Stâlpii și fundația pentru un canat culisant greu se aleg din calcul, iar automatizarea o pune în funcțiune și o predă instalatorul, care întocmește documentele.
Noduri și suduri
- Grinda portantă a porții culisante — sudată de cadru pe tronsoane, alternativ pe ambele părți. Un cordon continuu pe o singură parte curbează grinda, iar grinda strâmbă se blochează pe role. Rectilinitatea se verifică cu sfoara înainte și după sudare.
- Balamalele porții batante — ambele pe aceeași axă; se aliniază pe o bară trecută prin amândouă și abia apoi se sudează.
- Umplutura de cadru — sudură pe contur sau pe două părți, cu cusături scurte: peretele de 2 mm se străpunge ușor, iar străpungerea e începutul ruginii.
- Plăcile balamalelor în stâlpul de zidărie — ancorate în betonul miezului, nu în cărămidă.
La perete de 3 mm limita superioară 0,7·t este doar 2,1 mm, sub minimul a3 din EN 1993-1-8, așa că sudurile portante din nodurile stâlpului se fac a3 — z ≈ 4,2 mm, 0,078 kg material depus pe metru. Dimensiunile le verifică calculatorul sudurii în colț, iar tehnica pe țevi subțiri e în sudarea țevii rectangulare.
Ordinea execuției și a montajului
- Măsurare și alegerea tipului — lățimea intrării, loc pentru culisare sau pentru rotirea canatelor, panta terenului, curent pentru motor.
- Fundații și stâlpi — cu tub de protecție pentru cablu; betonul trebuie să prindă înainte de a agăța canatul.
- Canatul în atelier — cadrul pe masă cu verificarea diagonalelor, umplutura după șablon, grinda sau balamalele.
- Protecție — zincare, iar peste ea vopsea în câmp electrostatic în culoarea gardului.
- Montaj — căruciorii pe rama comună din fundație, canatul, opritorii, reglaj pe orizontală și verticală.
- Automatizare — motor, cremalieră, fotocelule; proba forțelor și predarea instrucțiunilor.
Protecția anticorozivă
Poarta stă în cel mai rău loc al curții: lângă drum, în stropi de noroi și sare. Cel mai durabil e sistemul duplex — zincare termică și vopsea în câmp electrostatic. Profilele canatului au nevoie de găuri tehnologice, iar grinda portantă și căruciorii au zinc de fabrică, care nu trebuie supraîncălzit la sudare. Cel mai repede ruginește marginea de jos a canatului și locurile tăiate după montaj; fiecare se curăță și se acoperă cu zinc la rece. Din același motiv e mai bine să nu se sudeze nimic de canat după zincare.
Greșeli tipice
- Poartă batantă fără diagonală — după un sezon colțul coboară și canatul freacă pavajul.
- Diagonala pusă invers — o bară rigidă de la balamaua de sus în jos lucrează la smulgere prin sudură și nu ține.
- Grinda sudată continuu pe o parte — se curbează, iar canatul merge sacadat.
- Motor ales după preț — lucrează la limită și se termină într-un sezon.
- Fără tub pentru cablu în fundație — se sparge curtea mai târziu.
Cum se calculează materialul: canat de 3×2 m și doi stâlpi

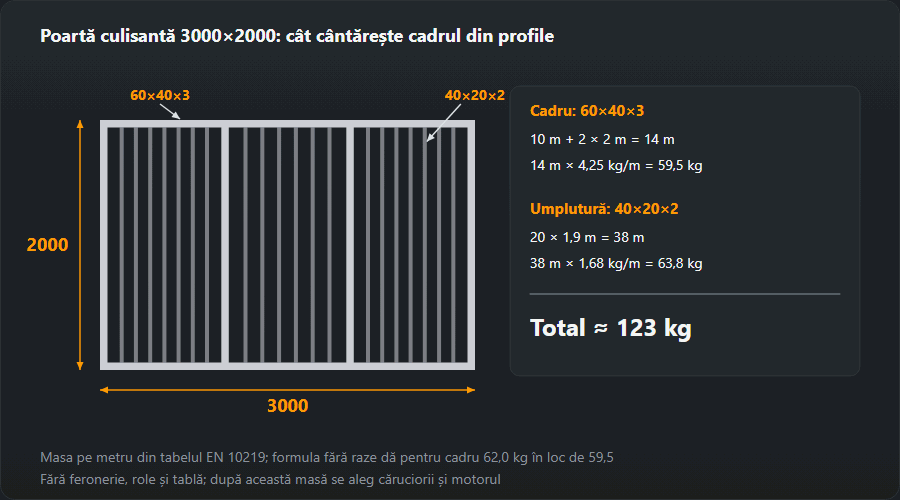

Canat de 3000×2000 mm din desen: cadru cu doi montanți intermediari (în total 14 m de profil 60×40×3) și douăzeci de bare 40×20×2 de 1,9 m, plus doi stâlpi 80×80×4 de 3,4 m — 2 m deasupra solului și 1,4 m în fundație. Fără feronerie, grindă portantă și coada porții culisante.
| Element | Profil | Lungime, m | Buc. | kg/m | kg |
|---|---|---|---|---|---|
| Cadru canat | 60×40×3 | 14,00 | 1 | 4,25 | 59,5 |
| Umplutură | 40×20×2 | 1,90 | 20 | 1,68 | 63,8 |
| Stâlp | 80×80×4 | 3,40 | 2 | 9,22 | 62,7 |
| Total | 186,0 | ||||
| Cu adaos 5 % | 195 | ||||
Rezultă 186 kg net și 195 kg cu adaos. Canatul singur are circa 123 kg — și de la această cifră, mărită cu coada și grinda la poarta culisantă, pornește alegerea rolelor, balamalelor și motorului: fișa feroneriei și a motorului dă mereu masa și lungimea admise ale canatului. Barele de 1,9 m se taie câte trei dintr-o bară de 6 m, cu un rest de circa 0,3 m — verificați în harta de debitare. Poarta împreună cu gardul o calculează calculatorul listei de materiale, iar o portiță în același stil o puteți face singuri după portița metalică pas cu pas.
Ce urmează
Poarta se comandă aproape întotdeauna împreună cu gardul: aceeași umplutură și aceeași acoperire, altfel culorile se despart într-un an. Termenele, acoperirea și ancorele sunt în cum se comandă.
Întrebări frecvente
Cât spațiu cere o poartă culisantă?
Lățimea golului plus aproximativ o treime: atât se retrage canatul în lateral. La un gol de 4 m sunt necesari circa 5,5 m de gard liber într-o parte. Dacă spațiul acesta nu există, rămân porțile batante, iar într-o curte strâmtă cele secționale sau rulou.
De ce e poarta culisantă mai scumpă decât cea batantă?
Pentru că are ce nu are cea batantă: o grindă portantă pe toată lungimea canatului cu rezervă, două cărucioare cu role și fundația lor și un stâlp de primire cu prinderi. În schimb nu ocupă curtea și iarna nu trebuie dezgropată.
Ce motor aleg?
Motorul se alege după greutatea și lungimea canatului, nu după preț. Unul slab nu merge pur și simplu mai încet: moare într-un sezon, fiindcă fiecare ciclu e la limită. Pe un stâlp lat sau de cărămidă un motor liniar nu intră: acolo e nevoie de braț articulat sau de motor îngropat.
La ce adâncime se pun stâlpii porții?
1,2–1,5 m, sub adâncimea de îngheț. Stâlpul unei porți nu duce greutatea canatului, ci smucitura: vântul într-o placare plină și împinsul la deschidere. Tocmai de aceea coboară mai adânc decât un stâlp de gard de aceeași înălțime.
Din ce profil se sudează o poartă culisantă?
Cadrul cercevelei cel mai des din țeavă 60×40×3 sau 80×40×3, umplutura din 40×20×2 sau șipci, stâlpii din 80×80×4 ori mai groși. La marginea de jos se sudează grinda portantă din setul de feronerie — ea rulează pe căruciorii cu role, așa că profilul ei se alege după masa și lungimea cercevelei din fișa feroneriei, nu după ce e prin atelier.
Cât cântărește un canat de poartă de 3×2 m?
Un canat de 3000×2000 mm cu cadru 60×40×3 și douăzeci de bare 40×20×2 cântărește în jur de 123 kg de oțel. La poarta culisantă se adaugă coada de contragreutate și grinda portantă, deci canatul pentru aceeași deschidere e vizibil mai greu — iar după această masă se aleg căruciorii și motorul.
