Calculator masă profil IPE, INP, HEA și HEB
Alegeți profilul din sortiment — IPE, INP, HEA sau HEB — și dați lungimea și numărul de bucăți. Masa pe metru nu se calculează cu o formulă: se citește din tabelul standardului, de aceea rezultatul se potrivește cu ce facturează depozitul.
Răspuns scurt
Masa unui profil este masa pe metru din tabel înmulțită cu lungimea. Dimensiunile cerute cel mai des: IPE 100 — 8,1 kg/m, IPE 160 — 15,8 kg/m, IPE 200 — 22,4 kg/m, IPE 300 — 42,2 kg/m, HEB 200 — 61,3 kg/m, HEA 200 — 42,3 kg/m. Înmulțirea dimensiunilor cu densitatea nu merge aici: profilul are raze de racordare la trecerea inimii în talpă, iar INP și UPN au în plus talpa înclinată, așa că socoteala aceea greșește cu câteva procente.

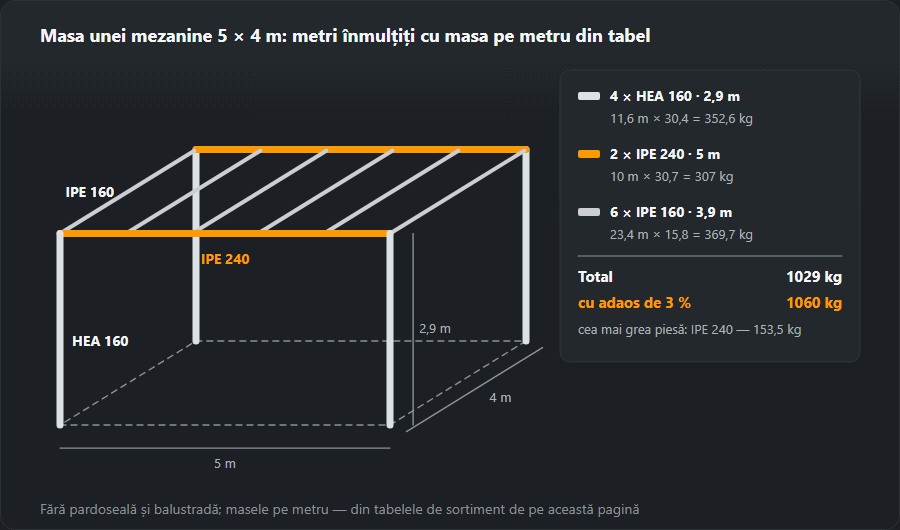

Tabelele de sortiment
Înălțimea h, lățimea tălpii b, grosimea inimii
s, grosimea tălpii t, masa pe metru și aria secțiunii
A. Valori nominale conform standardului indicat deasupra fiecărui
tabel.
Profile IPE — EN 10365
| Profil | h, mm | b, mm | s, mm | t, mm | Masă, kg/m | A, cm² |
|---|---|---|---|---|---|---|
| IPE 80 | 80 | 46 | 3,8 | 5,2 | 6 | 7,64 |
| IPE 100 | 100 | 55 | 4,1 | 5,7 | 8,1 | 10,3 |
| IPE 120 | 120 | 64 | 4,4 | 6,3 | 10,4 | 13,2 |
| IPE 140 | 140 | 73 | 4,7 | 6,9 | 12,9 | 16,4 |
| IPE 160 | 160 | 82 | 5 | 7,4 | 15,8 | 20,1 |
| IPE 180 | 180 | 91 | 5,3 | 8 | 18,8 | 23,9 |
| IPE 200 | 200 | 100 | 5,6 | 8,5 | 22,4 | 28,5 |
| IPE 220 | 220 | 110 | 5,9 | 9,2 | 26,2 | 33,4 |
| IPE 240 | 240 | 120 | 6,2 | 9,8 | 30,7 | 39,1 |
| IPE 270 | 270 | 135 | 6,6 | 10,2 | 36,1 | 45,9 |
| IPE 300 | 300 | 150 | 7,1 | 10,7 | 42,2 | 53,8 |
| IPE 330 | 330 | 160 | 7,5 | 11,5 | 49,1 | 62,6 |
| IPE 360 | 360 | 170 | 8 | 12,7 | 57,1 | 72,7 |
| IPE 400 | 400 | 180 | 8,6 | 13,5 | 66,3 | 84,5 |
| IPE 450 | 450 | 190 | 9,4 | 14,6 | 77,6 | 98,8 |
| IPE 500 | 500 | 200 | 10,2 | 16 | 90,7 | 116 |
| IPE 550 | 550 | 210 | 11,1 | 17,2 | 106 | 134 |
| IPE 600 | 600 | 220 | 12 | 19 | 122 | 156 |
Profile INP (normale) — DIN 1025-1
| Profil | h, mm | b, mm | s, mm | t, mm | Masă, kg/m | A, cm² |
|---|---|---|---|---|---|---|
| INP 80 | 80 | 42 | 3,9 | 5,9 | 5,94 | 7,57 |
| INP 100 | 100 | 50 | 4,5 | 6,8 | 8,34 | 10,6 |
| INP 120 | 120 | 58 | 5,1 | 7,7 | 11,1 | 14,2 |
| INP 140 | 140 | 66 | 5,7 | 8,6 | 14,3 | 18,3 |
| INP 160 | 160 | 74 | 6,3 | 9,5 | 17,9 | 22,8 |
| INP 180 | 180 | 82 | 6,9 | 10,4 | 21,9 | 27,9 |
| INP 200 | 200 | 90 | 7,5 | 11,3 | 26,2 | 33,4 |
| INP 220 | 220 | 98 | 8,1 | 12,2 | 31,1 | 39,5 |
| INP 240 | 240 | 106 | 8,7 | 13,1 | 36,2 | 46,1 |
| INP 260 | 260 | 113 | 9,4 | 14,1 | 41,9 | 53,3 |
| INP 280 | 280 | 119 | 10,1 | 15,2 | 47,9 | 61 |
| INP 300 | 300 | 125 | 10,8 | 16,2 | 54,2 | 69 |
Profile HEA — EN 10365
| Profil | h, mm | b, mm | s, mm | t, mm | Masă, kg/m | A, cm² |
|---|---|---|---|---|---|---|
| HEA 100 | 96 | 100 | 5 | 8 | 16,7 | 21,2 |
| HEA 120 | 114 | 120 | 5 | 8 | 19,9 | 25,3 |
| HEA 140 | 133 | 140 | 5,5 | 8,5 | 24,7 | 31,4 |
| HEA 160 | 152 | 160 | 6 | 9 | 30,4 | 38,8 |
| HEA 180 | 171 | 180 | 6 | 9,5 | 35,5 | 45,3 |
| HEA 200 | 190 | 200 | 6,5 | 10 | 42,3 | 53,8 |
| HEA 220 | 210 | 220 | 7 | 11 | 50,5 | 64,3 |
| HEA 240 | 230 | 240 | 7,5 | 12 | 60,3 | 76,8 |
| HEA 260 | 250 | 260 | 7,5 | 12,5 | 68,2 | 86,8 |
| HEA 280 | 270 | 280 | 8 | 13 | 76,4 | 97,3 |
| HEA 300 | 290 | 300 | 8,5 | 14 | 88,3 | 112 |
| HEA 320 | 310 | 300 | 9 | 15,5 | 97,6 | 124 |
| HEA 340 | 330 | 300 | 9,5 | 16,5 | 105 | 133 |
| HEA 360 | 350 | 300 | 10 | 17,5 | 112 | 143 |
| HEA 400 | 390 | 300 | 11 | 19 | 125 | 159 |
| HEA 450 | 440 | 300 | 11,5 | 21 | 140 | 178 |
| HEA 500 | 490 | 300 | 12 | 23 | 155 | 198 |
| HEA 550 | 540 | 300 | 12,5 | 24 | 166 | 212 |
| HEA 600 | 590 | 300 | 13 | 25 | 178 | 226 |
Profile HEB — EN 10365
| Profil | h, mm | b, mm | s, mm | t, mm | Masă, kg/m | A, cm² |
|---|---|---|---|---|---|---|
| HEB 100 | 100 | 100 | 6 | 10 | 20,4 | 26 |
| HEB 120 | 120 | 120 | 6,5 | 11 | 26,7 | 34 |
| HEB 140 | 140 | 140 | 7 | 12 | 33,7 | 43 |
| HEB 160 | 160 | 160 | 8 | 13 | 42,6 | 54,3 |
| HEB 180 | 180 | 180 | 8,5 | 14 | 51,2 | 65,3 |
| HEB 200 | 200 | 200 | 9 | 15 | 61,3 | 78,1 |
| HEB 220 | 220 | 220 | 9,5 | 16 | 71,5 | 91 |
| HEB 240 | 240 | 240 | 10 | 17 | 83,2 | 106 |
| HEB 260 | 260 | 260 | 10 | 17,5 | 93 | 118 |
| HEB 280 | 280 | 280 | 10,5 | 18 | 103 | 131 |
| HEB 300 | 300 | 300 | 11 | 19 | 117 | 149 |
| HEB 320 | 320 | 300 | 11,5 | 20,5 | 127 | 161 |
| HEB 340 | 340 | 300 | 12 | 21,5 | 134 | 171 |
| HEB 360 | 360 | 300 | 12,5 | 22,5 | 142 | 181 |
| HEB 400 | 400 | 300 | 13,5 | 24 | 155 | 198 |
| HEB 450 | 450 | 300 | 14 | 26 | 171 | 218 |
| HEB 500 | 500 | 300 | 14,5 | 28 | 187 | 239 |
| HEB 550 | 550 | 300 | 15 | 29 | 199 | 254 |
| HEB 600 | 600 | 300 | 15,5 | 30 | 212 | 270 |
Laminarea are toleranțe: EN 10034 admite abateri ale dimensiunilor secțiunii, iar masa unui lot poate diferi de cea nominală cu câteva procente. Pentru decontare contează masa din certificatul produsului — tabelul servește proiectării, devizului preliminar și alegerii mijloacelor de ridicare.
În documentațiile mai vechi din România profilele apar cu denumiri STAS: I pentru profilul normal (astăzi INP) și IPE pentru cel cu tălpi paralele. Standardul în vigoare este SR EN 10365, iar denumirile IPE, HEA și HEB sunt cele folosite în depozite. Atenție: INP nu este același profil cu IPE, are alte dimensiuni și altă masă.
IPE, INP, HEA, HEB — prin ce diferă
IPE — profil cu tălpi paralele și înguste. Lățimea este cam jumătate din înălțime, tălpile sunt paralele, iar secțiunea este optimizată pentru încovoiere într-un plan. Este grinda de planșeu și rigla de cadru obișnuite.
INP (profil normal) — forma mai veche, cu talpa înclinată înăuntru cu 14 %. Se mai întâlnește în construcții din anii trecuți și în laminate din afara standardului european. Suprafața înclinată face dificilă rezemarea unei table plane și cere șaibe înclinate sub șuruburi.
HEA și HEB — profile cu talpă lată: lățimea tălpii este egală cu înălțimea sau apropiată de ea. HEA este varianta ușoară, HEB cea de bază, mai grea și mai rigidă. Intră în stâlpi și oriunde încărcarea acționează în două planuri. Atenție la numerotare: HEA 200 are în realitate 190 mm înălțime, iar HEB 200 exact 200 mm.
Ce rezultă din asta pentru sudor
Grosimea tălpii hotărăște procedeul mai mult decât numărul profilului. La IPE 200 talpa are 8,5 mm — cusătură de colț fără prelucrare, unul sau două treceri. La HEB 200 sunt 15 mm, iar la HEB 300 19 mm: aici sunt necesare prelucrarea marginilor, mai multe treceri și controlul energiei liniare, iar pentru oțelurile cu carbon echivalent mai mare și preîncălzire.
Al doilea lucru este masa. Un HEB 300 de șase metri cântărește 700 kg: așa ceva nu se întoarce cu mâna și nu se prinde „într-un singur punct”. Masa calculată mai sus este în același timp alegerea cablului de ridicare și verificarea dacă poziția de sudare dorită poate fi ținută sau dacă va trebui sudat în poziție forțată.
Al treilea este cât metal depus va cere îmbinarea. Secțiunea rostului și lungimea cusăturii le convertește calculatorul de consum de electrozi, iar costul complet pe metru de cusătură, cu gaz și manoperă, calculatorul costului cusăturii.
Întrebări frecvente
Cât cântărește un profil IPE 200 de 6 m?
IPE 200 cântărește 22,4 kg pe metru, deci o bară de 6 m înseamnă 134 kg. Prin comparație, HEB 200 la aceeași înălțime cântărește 61,3 kg/m, adică 368 kg pe 6 m — aproape de trei ori mai mult.
Prin ce diferă IPE de HEB la aceeași înălțime?
IPE are talpa îngustă — lățimea este cam jumătate din înălțime — și lucrează la încovoiere într-un singur plan. HEB are talpa cât înălțimea și preia încărcarea în ambele direcții, de aceea intră în stâlpi. La sudare diferența se simte: talpa lui HEB 200 are 15 mm față de cei 8,5 mm ai lui IPE 200, așa că primul cere prelucrarea marginilor și adesea preîncălzire, iar al doilea nu.
De ce masa din tabel nu coincide cu cea cântărită?
Pentru că tabelul dă valoarea nominală, iar laminorul lucrează în toleranțe: EN 10034 admite abateri de înălțime, lățime și grosime a tălpii, iar pentru un lot o abatere de masă de câteva procente. Pentru decontare se ia masa din certificatul de calitate, nu cea din tabel.
