Cuánto pesa una viga IPE, HEA o HEB por metro y por pieza

Masa por metro: IPE 200 — 22,4 kg/m; HEB 200 — 61,3 kg/m; HEA 200 — 42,3 kg/m. Una barra de 6 m de HEB 200 son 367,8 kg y una de 12 m, 735,6 kg; el resto de medidas están debajo, cada una con su respuesta. Elija el perfil — IPE, INP, HEA o HEB — e indique la longitud y el número de piezas. La masa por metro no se calcula con una fórmula: se lee de la tabla de la norma, y por eso el resultado coincide con el peso teórico de los catálogos de almacén.

Respuesta corta

El peso de una viga es la masa por metro de la tabla multiplicada por la longitud. Las medidas más preguntadas: IPE 100 — 8,1 kg/m, IPE 160 — 15,8 kg/m, IPE 200 — 22,4 kg/m, IPE 300 — 42,2 kg/m, HEB 200 — 61,3 kg/m, HEA 200 — 42,3 kg/m. Multiplicar las medidas por la densidad no sirve aquí: el perfil tiene radios de acuerdo en el encuentro del alma con el ala, y la INP y la UPN además el ala inclinada, de modo que esa cuenta se desvía algunos por ciento.

Peso de vigas IPE, HEA y HEB: las medidas más consultadas

Debajo están las medidas por las que más se pregunta, cada una con su ancla (por ejemplo #heb-200). El peso de la barra de 6 y 12 m, los metros por tonelada y la comparación con la serie vecina salen de la misma tabla que la calculadora.

Peso de la viga IPE 160 por metro — 15,8 kg/m

El IPE 160 pesa 15,8 kg por metro lineal: una barra de 6 m son 94,8 kg, una de 12 m, 189,6 kg, y una tonelada da para unos 63,3 m de este perfil. Sección 160 × 82 mm, alma 5 mm, ala 7,4 mm, área 20,1 cm². El HEA 160 es un 92 % más pesado (30,4 kg/m).

Peso de la viga IPE 200 por metro — 22,4 kg/m

El IPE 200 pesa 22,4 kg por metro lineal: una barra de 6 m son 134,4 kg, una de 12 m, 268,8 kg, y una tonelada da para unos 44,6 m de este perfil. Sección 200 × 100 mm, alma 5,6 mm, ala 8,5 mm, área 28,5 cm². El HEA 200 es un 89 % más pesado (42,3 kg/m).

Peso de la viga IPE 240 por metro — 30,7 kg/m

El IPE 240 pesa 30,7 kg por metro lineal: una barra de 6 m son 184,2 kg, una de 12 m, 368,4 kg, y una tonelada da para unos 32,6 m de este perfil. Sección 240 × 120 mm, alma 6,2 mm, ala 9,8 mm, área 39,1 cm². El HEA 240 es un 96 % más pesado (60,3 kg/m).

Peso de la viga IPE 270 por metro — 36,1 kg/m

El IPE 270 pesa 36,1 kg por metro lineal: una barra de 6 m son 216,6 kg, una de 12 m, 433,2 kg, y una tonelada da para unos 27,7 m de este perfil. Sección 270 × 135 mm, alma 6,6 mm, ala 10,2 mm, área 45,9 cm².

Peso de la viga IPE 300 por metro — 42,2 kg/m

El IPE 300 pesa 42,2 kg por metro lineal: una barra de 6 m son 253,2 kg, una de 12 m, 506,4 kg, y una tonelada da para unos 23,7 m de este perfil. Sección 300 × 150 mm, alma 7,1 mm, ala 10,7 mm, área 53,8 cm². El HEA 300 es un 109 % más pesado (88,3 kg/m).

Peso de la viga IPE 360 por metro — 57,1 kg/m

El IPE 360 pesa 57,1 kg por metro lineal: una barra de 6 m son 342,6 kg, una de 12 m, 685,2 kg, y una tonelada da para unos 17,5 m de este perfil. Sección 360 × 170 mm, alma 8 mm, ala 12,7 mm, área 72,7 cm². El HEA 360 es un 96 % más pesado (112 kg/m).

Peso de la viga HEA 100 por metro — 16,7 kg/m

El HEA 100 pesa 16,7 kg por metro lineal: una barra de 6 m son 100,2 kg, una de 12 m, 200,4 kg, y una tonelada da para unos 59,9 m de este perfil. Sección 96 × 100 mm, alma 5 mm, ala 8 mm, área 21,2 cm². Ojo: el canto real es 96 mm, no 100. El HEB 100 es un 22 % más pesado (20,4 kg/m).

Peso de la viga HEA 120 por metro — 19,9 kg/m

El HEA 120 pesa 19,9 kg por metro lineal: una barra de 6 m son 119,4 kg, una de 12 m, 238,8 kg, y una tonelada da para unos 50,3 m de este perfil. Sección 114 × 120 mm, alma 5 mm, ala 8 mm, área 25,3 cm². Ojo: el canto real es 114 mm, no 120. El HEB 120 es un 34 % más pesado (26,7 kg/m).

Peso de la viga HEA 200 por metro — 42,3 kg/m

El HEA 200 pesa 42,3 kg por metro lineal: una barra de 6 m son 253,8 kg, una de 12 m, 507,6 kg, y una tonelada da para unos 23,6 m de este perfil. Sección 190 × 200 mm, alma 6,5 mm, ala 10 mm, área 53,8 cm². Ojo: el canto real es 190 mm, no 200. El HEB 200 es un 45 % más pesado (61,3 kg/m).

Peso de la viga HEA 220 por metro — 50,5 kg/m

El HEA 220 pesa 50,5 kg por metro lineal: una barra de 6 m son 303 kg, una de 12 m, 606 kg, y una tonelada da para unos 19,8 m de este perfil. Sección 210 × 220 mm, alma 7 mm, ala 11 mm, área 64,3 cm². Ojo: el canto real es 210 mm, no 220. El HEB 220 es un 42 % más pesado (71,5 kg/m).

Peso de la viga HEA 260 por metro — 68,2 kg/m

El HEA 260 pesa 68,2 kg por metro lineal: una barra de 6 m son 409,2 kg, una de 12 m, 818,4 kg, y una tonelada da para unos 14,7 m de este perfil. Sección 250 × 260 mm, alma 7,5 mm, ala 12,5 mm, área 86,8 cm². Ojo: el canto real es 250 mm, no 260. El HEB 260 es un 36 % más pesado (93 kg/m).

Peso de la viga HEB 200 por metro — 61,3 kg/m

El HEB 200 pesa 61,3 kg por metro lineal: una barra de 6 m son 367,8 kg, una de 12 m, 735,6 kg, y una tonelada da para unos 16,3 m de este perfil. Sección 200 × 200 mm, alma 9 mm, ala 15 mm, área 78,1 cm². El HEA 200 es un 31 % más ligero (42,3 kg/m).

Peso de la viga HEB 240 por metro — 83,2 kg/m

El HEB 240 pesa 83,2 kg por metro lineal: una barra de 6 m son 499,2 kg, una de 12 m, 998,4 kg, y una tonelada da para unos 12 m de este perfil. Sección 240 × 240 mm, alma 10 mm, ala 17 mm, área 106 cm². El HEA 240 es un 28 % más ligero (60,3 kg/m).

Peso de la viga HEB 300 por metro — 117 kg/m

El HEB 300 pesa 117 kg por metro lineal: una barra de 6 m son 702 kg, una de 12 m, 1404 kg, y una tonelada da para unos 8,5 m de este perfil. Sección 300 × 300 mm, alma 11 mm, ala 19 mm, área 149 cm². El HEA 300 es un 25 % más ligero (88,3 kg/m).

Tablas de perfiles

Canto h, anchura del ala b, espesor del alma s, espesor del ala t, masa por metro y área de la sección A. Valores nominales según la norma indicada sobre cada tabla.

Perfiles IPE — EN 10365

Perfiles INP (ala inclinada) — DIN 1025-1

Perfiles HEA — EN 10365

Perfiles HEB — EN 10365

IPE, INP, HEA, HEB — en qué se diferencian

IPE — viga de alas paralelas y estrechas. La anchura es aproximadamente la mitad del canto, las alas van paralelas y la sección está optimizada para flexión en un plano. Es la viga de forjado y el dintel de pórtico habituales.

INP (viga normal) — la forma antigua, con el ala inclinada por dentro un 14 %. Sigue apareciendo en construcciones de años anteriores y en productos laminados fuera de la norma europea. La superficie inclinada dificulta apoyar una chapa plana y obliga a arandelas en cuña bajo los tornillos.

HEA y HEB — vigas de ala ancha: la anchura del ala iguala al canto o se le acerca. El HEA es la versión ligera, el HEB la principal, más pesada y más rígida. Van en pilares y en todo lugar donde la carga actúa en dos planos. Ojo con la numeración: el HEA 200 mide en realidad 190 mm de canto, mientras que el HEB 200 mide exactamente 200 mm.

Qué se deduce de esto en el taller

El espesor del ala decide el procedimiento más que el número del perfil. En el IPE 200 el ala tiene 8,5 mm — cordón en ángulo sin preparación, una o dos pasadas. En el HEB 200 son 15 mm y en el HEB 300 son 19 mm: ahí hacen falta preparación de bordes, varias pasadas y control del aporte térmico, y para aceros con mayor carbono equivalente también precalentamiento.

Lo segundo es la masa. Un HEB 300 de seis metros pesa 700 kg: eso no se voltea a mano ni se presenta sin medios de elevación. La masa calculada arriba es al mismo tiempo la elección del estrobo y la comprobación de si la posición de soldeo deseada se puede mantener siquiera, o si habrá que soldar en posición forzada.

Lo tercero es cuánto metal aportado se irá en la unión. La sección de la preparación y la longitud del cordón las convierte la calculadora de consumo de electrodos, y el coste completo por metro de cordón con gas y mano de obra la calculadora del coste del cordón.

IPE, HEA o HEB: lo que cuesta elegir la serie

Con el mismo número, la serie cambia el peso —y por tanto el precio del acero— varias veces. Un metro de IPE 200 pesa 22,4 kg; de HEA 200, 42,3 kg; de HEB 200, 61,3 kg, es decir, 2,7 veces el IPE. Pedir precio de una «viga 200» sin la letra de la serie supone una horquilla de casi tres a uno.

Más interesante es el caso contrario: mismo peso, distinta forma. El IPE 300 (42,2 kg/m) y el HEA 200 (42,3 kg/m) llevan prácticamente el mismo acero por metro, pero el primero tiene 300 mm de canto y el segundo, 190 mm. En una viga de forjado, que trabaja a flexión en el plano vertical, el IPE alto aprovecha ese acero mucho mejor; en un pilar, que puede pandear en ambas direcciones, trabaja mejor el ala ancha del HEA.

El tercer caso es el canto limitado. Cuando el paquete del forjado no admite un IPE 300, se coloca un perfil de ala ancha más bajo, y cada centímetro ganado se paga en acero: el HEB 200 pesa 61,3 kg/m, un 45 % más que el IPE 300. Si el sustituto aguanta la carga lo decide el cálculo según el Eurocódigo 3 o el Código Estructural: esta calculadora da el peso, no la resistencia.

Descargar el esquema: SVG · PNG

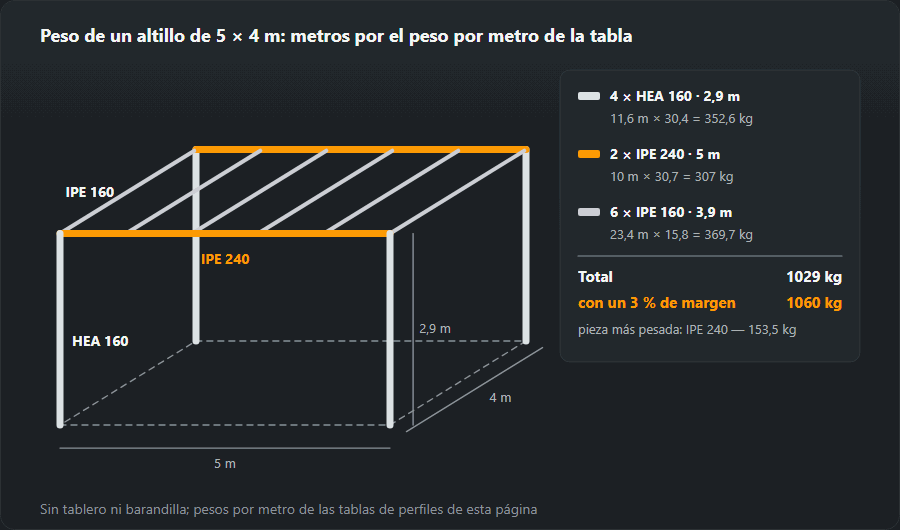

Ejemplo resuelto: peso de una entreplanta metálica de 5 × 4 m

Cuatro pilares de HEA 160 de 2,9 m, dos vigas principales IPE 240 de 5 m y seis viguetas IPE 160 de 3,9 m (sin chapa de piso ni barandilla):

• pilares — HEA 160: 4 × 2,9 m = 11,6 m × 30,4 = 352,6 kg
• vigas principales — IPE 240: 2 × 5 m = 10 m × 30,7 = 307 kg
• viguetas — IPE 160: 6 × 3,9 m = 23,4 m × 15,8 = 369,7 kg
• Total: 1029 kg; con un 3 % más por cartelas, soldadura y recortes — 1060 kg

De esta cifra salen dos decisiones de taller. La primera, manipulación y montaje: la pieza suelta más pesada es la viga IPE 240, de 153,5 kg, que ya no se lleva a mano y no se sube a los pilares sin polipasto o carretilla. La segunda, la compra: los pilares salen de dos barras de 6 m de HEA 160 con recortes de 0,2 m, y las seis viguetas de 3,9 m son o bien seis barras de 6 m con seis recortes de 2,1 m, o bien dos barras de 12 m con tres tramos cada una y solo 0,3 m de sobrante por barra. La calculadora de despiece comprueba el reparto, y las soluciones habituales de plataformas y entreplantas están en plataformas y pasarelas.

Descargar el esquema: SVG · PNG

Metros, barras y coste de una viga

Una tonelada de IPE 200 son 44,6 m, es decir, 8 barras de 6 m redondeando hacia arriba; una tonelada de HEB 300, solo 8,5 m. Una sola barra de 12 m de HEB 300 pesa 1404 kg: antes de pedirla conviene saber con qué se va a descargar y si el puente grúa de la nave la admite.

Coste del acero: K = Σ (L · G) · C: los metros de cada partida por su peso por metro, sumados y multiplicados por el precio del kilo C. Con el mismo precio por kilo, un metro de HEB 200 cuesta 2,7 veces lo que un metro de IPE 200, porque pesa eso más. El corte, el taladrado y la protección anticorrosiva van aparte: el corte por pieza y la pintura por superficie, no por peso.

Errores típicos al calcular el peso de una viga

• «Viga 200» sin serie. El IPE 200 pesa 22,4 kg/m y el IPN 200 (INP en la tabla), 26,2 kg/m, un 17 % más, además de tener otra forma de ala.
• Tomar el número del HEA por su canto. El HEA 300 tiene 290 mm de canto y el HEA 600, 590 mm. Al cambiar una viga por otra serie se mueve la cota de apoyo del forjado.
• Elegir el perfil solo por el peso. El IPE 220 y el INP 200 pesan ambos 26,2 kg/m y son vigas completamente distintas; por eso la calculadora elige por designación y no por kilos.
• Calcular un HEM como un HEB. La serie de ala ancha más pesada, HEM, no está en estas tablas; con el mismo número pesa bastante más que el HEB y su peso se toma del catálogo del fabricante.

Autor: Dmitry Frolov, soldador y montador de estructuras metálicas Actualizado: 5 de octubre de 2026
