Calculator masă profil UPN și UPE

Masa pe metru: UPN 100 — 10,6 kg/m; UPN 200 — 25,3 kg/m; UPN 300 — 46,2 kg/m. O bară de 6 m de UPN 200 are 151,8 kg, una de 12 m — 303,6 kg; celelalte dimensiuni sunt mai jos, fiecare cu răspuns gata. UPN și UPE, tot sortimentul de la 50 la 400. Alegeți profilul, dați lungimea și numărul de bucăți — masa pe metru se ia din tabelul standardului, nu se calculează cu o formulă a secțiunii.

Răspuns scurt

Dimensiunile cerute cel mai des: UPN 65 — 7,09 kg/m, UPN 80 — 8,64 kg/m, UPN 100 — 10,6 kg/m, UPN 120 — 13,4 kg/m, UPN 160 — 18,8 kg/m, UPN 200 — 25,3 kg/m. La aceeași înălțime, UPE este cu 4–10 % mai ușor până la înălțimea 300 inclusiv; doar UPE 400 iese puțin mai greu decât UPN 400, pentru că are tălpile mai late (115 față de 110 mm).

Cât cântărește un profil U: dimensiunile cele mai căutate

Fiecare dimensiune are ancora ei, deci un link către „UPN 200” duce direct la răspuns. Masa barei de 6 și 12 m și numărul de metri pe tonă sunt calculate din același tabel al standardului pe care îl folosește calculatorul de mai sus.

Greutatea UPN 80 pe metru — 8,64 kg/m

UPN 80 cântărește 8,64 kg pe metru liniar: o bară de 6 m are 51,8 kg, una de 12 m — 103,7 kg, iar o tonă înseamnă cam 116 m din acest profil. Secțiune 80 × 45 mm, inimă 6 mm, talpă 8 mm, arie 11 cm². UPE 80 este cu 9 % mai ușor (7,9 kg/m).

Greutatea UPN 100 pe metru — 10,6 kg/m

UPN 100 cântărește 10,6 kg pe metru liniar: o bară de 6 m are 63,6 kg, una de 12 m — 127,2 kg, iar o tonă înseamnă cam 94,3 m din acest profil. Secțiune 100 × 50 mm, inimă 6 mm, talpă 8,5 mm, arie 13,5 cm². UPE 100 este cu 7 % mai ușor (9,82 kg/m).

Greutatea UPN 120 pe metru — 13,4 kg/m

UPN 120 cântărește 13,4 kg pe metru liniar: o bară de 6 m are 80,4 kg, una de 12 m — 160,8 kg, iar o tonă înseamnă cam 74,6 m din acest profil. Secțiune 120 × 55 mm, inimă 7 mm, talpă 9 mm, arie 17 cm². UPE 120 este cu 10 % mai ușor (12,1 kg/m).

Greutatea UPN 140 pe metru — 16 kg/m

UPN 140 cântărește 16 kg pe metru liniar: o bară de 6 m are 96 kg, una de 12 m — 192 kg, iar o tonă înseamnă cam 62,5 m din acest profil. Secțiune 140 × 60 mm, inimă 7 mm, talpă 10 mm, arie 20,4 cm². UPE 140 este cu 9 % mai ușor (14,5 kg/m).

Greutatea UPN 160 pe metru — 18,8 kg/m

UPN 160 cântărește 18,8 kg pe metru liniar: o bară de 6 m are 112,8 kg, una de 12 m — 225,6 kg, iar o tonă înseamnă cam 53,2 m din acest profil. Secțiune 160 × 65 mm, inimă 7,5 mm, talpă 10,5 mm, arie 24 cm². UPE 160 este cu 10 % mai ușor (17 kg/m).

Greutatea UPN 180 pe metru — 22 kg/m

UPN 180 cântărește 22 kg pe metru liniar: o bară de 6 m are 132 kg, una de 12 m — 264 kg, iar o tonă înseamnă cam 45,5 m din acest profil. Secțiune 180 × 70 mm, inimă 8 mm, talpă 11 mm, arie 28 cm². UPE 180 este cu 10 % mai ușor (19,7 kg/m).

Greutatea UPN 200 pe metru — 25,3 kg/m

UPN 200 cântărește 25,3 kg pe metru liniar: o bară de 6 m are 151,8 kg, una de 12 m — 303,6 kg, iar o tonă înseamnă cam 39,5 m din acest profil. Secțiune 200 × 75 mm, inimă 8,5 mm, talpă 11,5 mm, arie 32,2 cm². UPE 200 este cu 10 % mai ușor (22,8 kg/m).

Greutatea UPN 220 pe metru — 29,4 kg/m

UPN 220 cântărește 29,4 kg pe metru liniar: o bară de 6 m are 176,4 kg, una de 12 m — 352,8 kg, iar o tonă înseamnă cam 34 m din acest profil. Secțiune 220 × 80 mm, inimă 9 mm, talpă 12,5 mm, arie 37,4 cm². UPE 220 este cu 10 % mai ușor (26,6 kg/m).

Greutatea UPN 240 pe metru — 33,2 kg/m

UPN 240 cântărește 33,2 kg pe metru liniar: o bară de 6 m are 199,2 kg, una de 12 m — 398,4 kg, iar o tonă înseamnă cam 30,1 m din acest profil. Secțiune 240 × 85 mm, inimă 9,5 mm, talpă 13 mm, arie 42,3 cm². UPE 240 este cu 9 % mai ușor (30,2 kg/m).

Greutatea UPN 260 pe metru — 37,9 kg/m

UPN 260 cântărește 37,9 kg pe metru liniar: o bară de 6 m are 227,4 kg, una de 12 m — 454,8 kg, iar o tonă înseamnă cam 26,4 m din acest profil. Secțiune 260 × 90 mm, inimă 10 mm, talpă 14 mm, arie 48,3 cm².

Greutatea UPN 300 pe metru — 46,2 kg/m

UPN 300 cântărește 46,2 kg pe metru liniar: o bară de 6 m are 277,2 kg, una de 12 m — 554,4 kg, iar o tonă înseamnă cam 21,6 m din acest profil. Secțiune 300 × 100 mm, inimă 10 mm, talpă 16 mm, arie 58,8 cm². UPE 300 este cu 4 % mai ușor (44,4 kg/m).

Greutatea UPE 160 pe metru — 17 kg/m

UPE 160 cântărește 17 kg pe metru liniar: o bară de 6 m are 102 kg, una de 12 m — 204 kg, iar o tonă înseamnă cam 58,8 m din acest profil. Secțiune 160 × 70 mm, inimă 5,5 mm, talpă 9,5 mm, arie 21,7 cm². UPN 160 este cu 11 % mai greu (18,8 kg/m).

Greutatea UPE 200 pe metru — 22,8 kg/m

UPE 200 cântărește 22,8 kg pe metru liniar: o bară de 6 m are 136,8 kg, una de 12 m — 273,6 kg, iar o tonă înseamnă cam 43,9 m din acest profil. Secțiune 200 × 80 mm, inimă 6 mm, talpă 11 mm, arie 29 cm². UPN 200 este cu 11 % mai greu (25,3 kg/m).

Greutatea UPE 240 pe metru — 30,2 kg/m

UPE 240 cântărește 30,2 kg pe metru liniar: o bară de 6 m are 181,2 kg, una de 12 m — 362,4 kg, iar o tonă înseamnă cam 33,1 m din acest profil. Secțiune 240 × 90 mm, inimă 7 mm, talpă 12,5 mm, arie 38,5 cm². UPN 240 este cu 10 % mai greu (33,2 kg/m).

Tabelele de sortiment

Înălțimea h, lățimea tălpii b, grosimea inimii s, grosimea tălpii t, masa pe metru și aria secțiunii A.

Profile U (UPN) — DIN 1026-1

Profile U (UPE) — DIN 1026-2

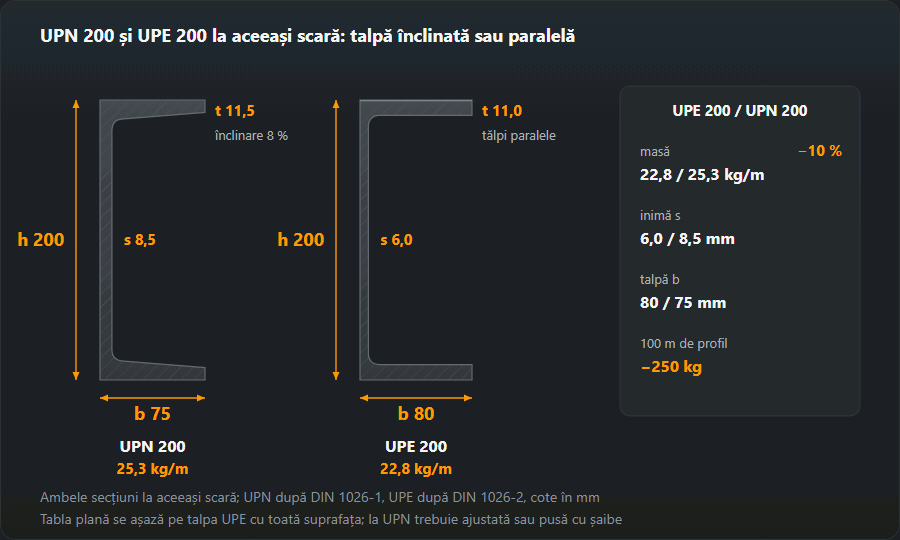

UPN față de UPE

UPN (DIN 1026-1) este profilul U clasic, cu talpa înclinată înăuntru cu 8 %. Forma vine dintr-o vreme în care laminarea unei tălpi conice era tehnologic mai simplă. Consecința este cât se poate de practică: fața tălpii nu este paralelă cu inima, așa că o tablă plană atinge doar cu muchia, iar sub un șurub trebuie o șaibă înclinată sau o frezare.

UPE (DIN 1026-2) are tălpile paralele. Tabla se așază pe toată fața, cusătura de colț stă într-un unghi obișnuit și nu într-o pană, și se controlează mai ușor. La aceeași înălțime UPE este de obicei ceva mai ușor și are un moment de inerție mai mare față de axa slabă — este un profil proiectat mai târziu și pentru îmbinările de azi.

Descarcă schema: SVG · PNG

Unde se sudează

Profilul U apare mai ales în trei locuri: ca pană și riglă a închiderii de fațadă, ca ramă sub un utilaj și ca element casetat din două profile așezate cu inimile față în față. În toate trei esențialul stă în ordinea de sudare și nu în cusătura însăși — o secțiune deschisă se răsucește la încălzirea pe o singură parte mult mai mult decât una închisă.

Regula practică: cusăturile se pun alternativ pe ambele părți, pe porțiuni, nu continuu de la un capăt la altul. O casetă din două profile U se prinde din 300–400 mm și abia apoi se sudează pe porțiuni de 100–150 mm dinspre mijloc spre capete. Grosimea cusăturii se alege după piesa mai subțire dintre cele două — asta o convertește calculatorul cusăturii de colț.

De la UPN 320 în sus talpa are 16–18 mm grosime și asta nu mai este lucru „dintr-o trecere”: apar prelucrarea marginilor, mai multe straturi și controlul energiei liniare, iar la oțeluri cu carbon echivalent mai mare și preîncălzire.

UPN sau UPE: diferența de masă la aceeași înălțime

Până la înălțimea 300 profilul cu tălpi paralele e mai ușor: UPE 100 are 9,82 kg/m față de 10,6 kg/m la UPN 100 (cu 7 % mai puțin), UPE 200 — 22,8 față de 25,3 kg/m (cu 10 %). Economia vine mai ales din inimă: la UPN 200 are 8,5 mm, la UPE 200 — 6 mm. În capătul de sus al gamei raportul se inversează: UPE 400 are 72,2 kg/m, UPN 400 — 71,8.

În cifrele comenzii: 100 m de profil 200 în varianta UPE înseamnă cu 250 kg de oțel mai puțin. La preț pe kilogram e tot atâtea procente mai ieftin — cu condiția ca depozitul să aibă UPE la același preț pe kilogram, ceea ce nu e mereu cazul.

Masa nu e singurul criteriu. Profilele nu se amestecă în același element „că au greutate apropiată”: talpa UPN 200 are 75 mm, a UPE 200 — 80 mm, iar la înlocuirea unui profil într-un cadru existent nu mai corespund găurile și eclisele. La o structură sudată nouă UPE câștigă prin talpa plană, la reparația uneia vechi se rămâne la seria care e deja montată.

Cum deosebești UPN de UPE în depozit

Descarcă schema: SVG · PNG

Marcajul cu vopsea de pe capătul barei se șterge des, iar de departe cele două profile arată la fel. Hotărăște șublerul. Mai întâi talpa: la UPN fața ei interioară e înclinată, deci lângă inimă talpa e vizibil mai groasă decât la margine; la UPE grosimea e constantă pe toată lățimea. Apoi inima și lățimea tălpii — la înălțimea 160: UPN are inimă de 7,5 mm și talpă de 65 mm, UPE — 5,5 mm și 70 mm.

Grosimea tălpii UPN se măsoară la jumătatea lățimii ei, nu la margine: acolo măsurătoarea iese mai mică decât t din tabel și un profil bun pare „prea ușor”. Înălțimea h este egală cu numărul la ambele serii.

Exemplu: masa unui cadru pentru un utilaj

Cadru de 2,9 × 1,2 m: două lonjeroane din UPN 160, patru traverse din UPN 100 și patru picioare de 0,8 m din UPN 120. Masa din tabel:

• lonjeroane — UPN 160: 2 × 2,9 m = 5,8 m × 18,8 = 109 kg
• traverse — UPN 100: 4 × 1,2 m = 4,8 m × 10,6 = 50,9 kg
• picioare — UPN 120: 4 × 0,8 m = 3,2 m × 13,4 = 42,9 kg
• Total: 202,8 kg; cu un adaos de 3 % pentru gusee, suduri și pierderi — 208,9 kg

Aceasta e masa structurii. Masa cumpărată e alta, pentru că depozitul dă bare întregi: cele două lonjeroane ies dintr-o bară de 6 m de UPN 160, traversele (4,8 m) — dintr-o bară de UPN 100, picioarele (3,2 m) — dintr-o bară de UPN 120. Pe factură vor fi 256,8 kg, iar resturile de 1,2 și 2,8 m rămân în atelier. Așezarea bucăților pe bare cu rest minim o face calculatorul de debitare, iar lista completă cu masă și cost — extrasul de materiale.

Metri, bare și tone — conversii la comandă

Din kilograme în metri: L = M / G, unde G e masa pe metru din tabel. O tonă de UPN 120 înseamnă 74,6 m, adică 13 bare de 6 m sau 7 de 12 m — se rotunjește mereu în sus, nimeni nu vinde 0,4 dintr-o bară. Invers: 20 de bare de UPN 140 a câte 6 m fac 120 m, adică 1920 kg — la o asemenea încărcătură verifici deja capacitatea mașinii și a chingilor.

Costul oțelului se calculează din masă: K = L · G · C, unde C e prețul pe kilogram; la preț pe tonă C = T / 1000. Prețul metrului liniar e simplu G · C: un metru de UPN 200 costă 25,3 prețuri de kilogram, unul de UPE 200 — 22,8. Debitarea la cotă, sablarea și grunduirea depozitele le facturează separat, pe tăietură sau pe metru, și nu depind de masă.

Greșeli tipice la calculul masei profilelor U

• „U 100” fără serie. UPN 100 înseamnă 10,6 kg/m, UPE 100 — 9,82. Pe un metru diferența e mică, pe câteva sute de metri — zeci de kilograme și altă talpă.
• Profil U îndoit calculat după acest tabel. Profilul format la rece din tablă are altă geometrie și o masă mult mai mică decât cel laminat de aceeași înălțime. Masa lui se calculează din grosimea tablei și desfășurată, de exemplu în calculatorul de masă a metalului, ca platbandă cu lățimea desfășuratei.
• Dimensiune inexistentă. UPN 270 nu există în standard — există UPE 270 (35,2 kg/m). O asemenea poziție în extras e o greșeală a proiectantului sau a celui care a copiat.
• Masa pe metru luată drept masa barei. „UPN 200 — 25 kg” e un metru, nu o bucată: bara de 6 m e de șase ori mai grea, ceea ce contează la manipularea manuală și la alegerea chingii.

Autor: Dmitry Frolov, sudor și confecționer metalic Actualizat: 5 octombrie 2026
