Калькулятор массы швеллера
Масса метра: UPN 100 — 10,6 кг/м; UPN 200 — 25,3 кг/м; UPN 300 — 46,2 кг/м. Хлыст 6 м UPN 200 — 151,8 кг, 12 м — 303,6 кг; остальные размеры ниже, у каждого готовый ответ. UPN и UPE, весь сортамент от 50 до 400. Выберите профиль, задайте длину и количество — масса погонного метра берётся из таблицы нормы, а не считается по формуле сечения.
Короткий ответ
Самые спрашиваемые размеры: UPN 65 — 7,09 кг/м, UPN 80 — 8,64 кг/м, UPN 100 — 10,6 кг/м, UPN 120 — 13,4 кг/м, UPN 160 — 18,8 кг/м, UPN 200 — 25,3 кг/м. Версии UPE при той же высоте на 4–10 % легче вплоть до высоты 300, а UPE 400 уже чуть тяжелее UPN 400: полки у него шире (115 против 110 мм).
Сколько весит швеллер: самые запрашиваемые размеры
Масса хлыста 6 и 12 м и число метров в тонне считаются по той же таблице нормы, из которой берёт данные калькулятор выше.
Вес швеллера UPN 80 на метр — 8,64 кг/м
UPN 80 весит 8,64 кг на погонный метр: хлыст 6 м — 51,8 кг, 12 м — 103,7 кг, а в тонне примерно 116 м такого профиля. Сечение 80 × 45 мм, стенка 6 мм, полка 8 мм, площадь 11 см². UPE 80 легче на 9 % (7,9 кг/м).
Вес швеллера UPN 100 на метр — 10,6 кг/м
UPN 100 весит 10,6 кг на погонный метр: хлыст 6 м — 63,6 кг, 12 м — 127,2 кг, а в тонне примерно 94,3 м такого профиля. Сечение 100 × 50 мм, стенка 6 мм, полка 8,5 мм, площадь 13,5 см². UPE 100 легче на 7 % (9,82 кг/м).
Вес швеллера UPN 120 на метр — 13,4 кг/м
UPN 120 весит 13,4 кг на погонный метр: хлыст 6 м — 80,4 кг, 12 м — 160,8 кг, а в тонне примерно 74,6 м такого профиля. Сечение 120 × 55 мм, стенка 7 мм, полка 9 мм, площадь 17 см². UPE 120 легче на 10 % (12,1 кг/м).
Вес швеллера UPN 140 на метр — 16 кг/м
UPN 140 весит 16 кг на погонный метр: хлыст 6 м — 96 кг, 12 м — 192 кг, а в тонне примерно 62,5 м такого профиля. Сечение 140 × 60 мм, стенка 7 мм, полка 10 мм, площадь 20,4 см². UPE 140 легче на 9 % (14,5 кг/м).
Вес швеллера UPN 160 на метр — 18,8 кг/м
UPN 160 весит 18,8 кг на погонный метр: хлыст 6 м — 112,8 кг, 12 м — 225,6 кг, а в тонне примерно 53,2 м такого профиля. Сечение 160 × 65 мм, стенка 7,5 мм, полка 10,5 мм, площадь 24 см². UPE 160 легче на 10 % (17 кг/м).
Вес швеллера UPN 180 на метр — 22 кг/м
UPN 180 весит 22 кг на погонный метр: хлыст 6 м — 132 кг, 12 м — 264 кг, а в тонне примерно 45,5 м такого профиля. Сечение 180 × 70 мм, стенка 8 мм, полка 11 мм, площадь 28 см². UPE 180 легче на 10 % (19,7 кг/м).
Вес швеллера UPN 200 на метр — 25,3 кг/м
UPN 200 весит 25,3 кг на погонный метр: хлыст 6 м — 151,8 кг, 12 м — 303,6 кг, а в тонне примерно 39,5 м такого профиля. Сечение 200 × 75 мм, стенка 8,5 мм, полка 11,5 мм, площадь 32,2 см². UPE 200 легче на 10 % (22,8 кг/м).
Вес швеллера UPN 220 на метр — 29,4 кг/м
UPN 220 весит 29,4 кг на погонный метр: хлыст 6 м — 176,4 кг, 12 м — 352,8 кг, а в тонне примерно 34 м такого профиля. Сечение 220 × 80 мм, стенка 9 мм, полка 12,5 мм, площадь 37,4 см². UPE 220 легче на 10 % (26,6 кг/м).
Вес швеллера UPN 240 на метр — 33,2 кг/м
UPN 240 весит 33,2 кг на погонный метр: хлыст 6 м — 199,2 кг, 12 м — 398,4 кг, а в тонне примерно 30,1 м такого профиля. Сечение 240 × 85 мм, стенка 9,5 мм, полка 13 мм, площадь 42,3 см². UPE 240 легче на 9 % (30,2 кг/м).
Вес швеллера UPN 260 на метр — 37,9 кг/м
UPN 260 весит 37,9 кг на погонный метр: хлыст 6 м — 227,4 кг, 12 м — 454,8 кг, а в тонне примерно 26,4 м такого профиля. Сечение 260 × 90 мм, стенка 10 мм, полка 14 мм, площадь 48,3 см².
Вес швеллера UPN 300 на метр — 46,2 кг/м
UPN 300 весит 46,2 кг на погонный метр: хлыст 6 м — 277,2 кг, 12 м — 554,4 кг, а в тонне примерно 21,6 м такого профиля. Сечение 300 × 100 мм, стенка 10 мм, полка 16 мм, площадь 58,8 см². UPE 300 легче на 4 % (44,4 кг/м).
Вес швеллера UPE 160 на метр — 17 кг/м
UPE 160 весит 17 кг на погонный метр: хлыст 6 м — 102 кг, 12 м — 204 кг, а в тонне примерно 58,8 м такого профиля. Сечение 160 × 70 мм, стенка 5,5 мм, полка 9,5 мм, площадь 21,7 см². UPN 160 тяжелее на 11 % (18,8 кг/м).
Вес швеллера UPE 200 на метр — 22,8 кг/м
UPE 200 весит 22,8 кг на погонный метр: хлыст 6 м — 136,8 кг, 12 м — 273,6 кг, а в тонне примерно 43,9 м такого профиля. Сечение 200 × 80 мм, стенка 6 мм, полка 11 мм, площадь 29 см². UPN 200 тяжелее на 11 % (25,3 кг/м).
Вес швеллера UPE 240 на метр — 30,2 кг/м
UPE 240 весит 30,2 кг на погонный метр: хлыст 6 м — 181,2 кг, 12 м — 362,4 кг, а в тонне примерно 33,1 м такого профиля. Сечение 240 × 90 мм, стенка 7 мм, полка 12,5 мм, площадь 38,5 см². UPN 240 тяжелее на 10 % (33,2 кг/м).
Таблицы сортамента

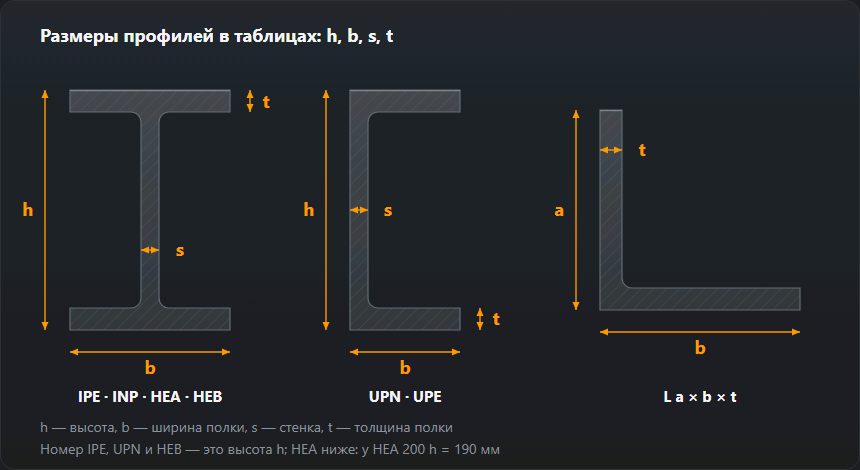

Высота h, ширина полки b, толщина стенки
s, толщина полки t, масса метра и площадь сечения
A.
Швеллеры UPN — DIN 1026-1
| Профиль | h, мм | b, мм | s, мм | t, мм | Масса, кг/м | A, см² |
|---|---|---|---|---|---|---|
| UPN 50 | 50 | 38 | 5 | 7 | 5,59 | 7,12 |
| UPN 65 | 65 | 42 | 5,5 | 7,5 | 7,09 | 9,03 |
| UPN 80 | 80 | 45 | 6 | 8 | 8,64 | 11 |
| UPN 100 | 100 | 50 | 6 | 8,5 | 10,6 | 13,5 |
| UPN 120 | 120 | 55 | 7 | 9 | 13,4 | 17 |
| UPN 140 | 140 | 60 | 7 | 10 | 16 | 20,4 |
| UPN 160 | 160 | 65 | 7,5 | 10,5 | 18,8 | 24 |
| UPN 180 | 180 | 70 | 8 | 11 | 22 | 28 |
| UPN 200 | 200 | 75 | 8,5 | 11,5 | 25,3 | 32,2 |
| UPN 220 | 220 | 80 | 9 | 12,5 | 29,4 | 37,4 |
| UPN 240 | 240 | 85 | 9,5 | 13 | 33,2 | 42,3 |
| UPN 260 | 260 | 90 | 10 | 14 | 37,9 | 48,3 |
| UPN 280 | 280 | 95 | 10 | 15 | 41,8 | 53,3 |
| UPN 300 | 300 | 100 | 10 | 16 | 46,2 | 58,8 |
| UPN 320 | 320 | 100 | 14 | 17,5 | 59,5 | 75,8 |
| UPN 350 | 350 | 100 | 14 | 16 | 60,6 | 77,3 |
| UPN 400 | 400 | 110 | 14 | 18 | 71,8 | 91,5 |
Швеллеры UPE — DIN 1026-2
| Профиль | h, мм | b, мм | s, мм | t, мм | Масса, кг/м | A, см² |
|---|---|---|---|---|---|---|
| UPE 80 | 80 | 50 | 4 | 7 | 7,9 | 10 |
| UPE 100 | 100 | 55 | 4,5 | 7,5 | 9,82 | 12,5 |
| UPE 120 | 120 | 60 | 5 | 8 | 12,1 | 15,4 |
| UPE 140 | 140 | 65 | 5 | 9 | 14,5 | 18,4 |
| UPE 160 | 160 | 70 | 5,5 | 9,5 | 17 | 21,7 |
| UPE 180 | 180 | 75 | 5,5 | 10,5 | 19,7 | 25,1 |
| UPE 200 | 200 | 80 | 6 | 11 | 22,8 | 29 |
| UPE 220 | 220 | 85 | 6,5 | 12 | 26,6 | 33,9 |
| UPE 240 | 240 | 90 | 7 | 12,5 | 30,2 | 38,5 |
| UPE 270 | 270 | 95 | 7,5 | 13,5 | 35,2 | 44,8 |
| UPE 300 | 300 | 100 | 9,5 | 15 | 44,4 | 56,6 |
| UPE 330 | 330 | 105 | 11 | 16 | 53,2 | 67,8 |
| UPE 360 | 360 | 110 | 12 | 17 | 61,2 | 78 |
| UPE 400 | 400 | 115 | 13,5 | 18 | 72,2 | 92 |
Отклонения размеров и массы катаных швеллеров описывает EN 10279. В партии разница доходит до нескольких процентов, поэтому для расчёта с поставщиком берут массу из сертификата, а таблицу — для проекта, сметы и подбора стропов.
UPN и UPE — профили по DIN 1026, те самые, что лежат на складах в ЕС. Швеллеры по ГОСТ 8240 и ДСТУ (16П, 20У) имеют другую геометрию и другую массу метра при том же номере: пересчитывать «номер в номер» между двумя системами нельзя, массу такого профиля берут из своего сортамента.
UPN и UPE
UPN (DIN 1026-1) — классический швеллер с полкой, уклонённой внутрь на 8 %. Форма идёт с тех времён, когда прокатывать коническую полку было технологически проще. Следствие вполне практическое: поверхность полки не параллельна стенке, поэтому плоский лист прилегает только кромкой, а под болт нужна косая шайба или фрезеровка.
UPE (DIN 1026-2) имеет параллельные полки. Лист прилегает всей поверхностью, угловой шов ложится в нормальный угол, а не в клин, и его легче проконтролировать. При одинаковой высоте UPE обычно чуть легче и имеет больший момент инерции относительно слабой оси — это профиль, спроектированный позже и под современные соединения.
Где это варят
Швеллер попадается чаще всего в трёх местах: как прогон и ригель обшивки стен, как рама под оборудование и как коробчатый элемент из двух профилей, сложенных стенками друг к другу. В каждом из них суть в порядке сварки, а не в самом шве — открытое сечение крутит от одностороннего нагрева сильнее, чем замкнутое.
Практическое правило: швы кладут вразбежку с обеих сторон, участками, а не сплошняком от конца до конца. Короб из двух швеллеров прихватывают через 300–400 мм и только потом варят участками по 100–150 мм от середины к концам. Толщину шва подбирают по более тонкому из соединяемых элементов — это пересчитает калькулятор углового шва.
При UPN 320 и крупнее полка толщиной 16–18 мм, и это уже не работа «в один проход»: появляется разделка, несколько слоёв и контроль погонной энергии, а при стали с повышенным углеродным эквивалентом ещё и предварительный подогрев.

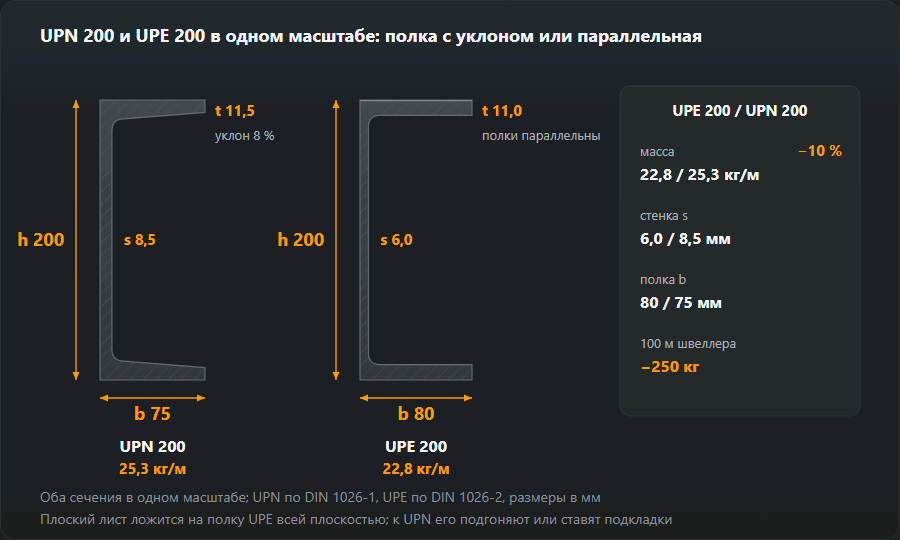

UPN или UPE: разница в массе при одной высоте
До высоты 300 швеллер с параллельными полками легче: UPE 100 весит 9,82 кг/м против 10,6 кг/м у UPN 100 (на 7 % меньше), UPE 200 — 22,8 против 25,3 кг/м (на 10 %). Экономия идёт в основном от стенки: у UPN 200 она 8,5 мм, у UPE 200 — 6 мм. В самом верху ряда соотношение переворачивается: UPE 400 весит 72,2 кг/м, UPN 400 — 71,8.
В цифрах заказа: 100 м швеллера 200 в варианте UPE — это на 250 кг стали меньше. Если склад продаёт UPE по той же цене за килограмм (так бывает не всегда), заказ выходит дешевле на те же 10 %.
Масса — не единственный критерий. Смешивать швеллеры в одном элементе «раз вес похожий» нельзя: полка UPN 200 шириной 75 мм, у UPE 200 — 80 мм, и при замене одного профиля в готовой раме не совпадут отверстия и накладки. В новой сварной конструкции UPE выигрывает плоской полкой, при ремонте старой остаются на той серии, что там уже стоит.
Как на складе отличить UPN от UPE
Маркировка краской на торце хлыста бывает стёрта, а издалека оба профиля выглядят одинаково. Решает штангенциркуль. Сначала полка: у UPN её внутренняя грань наклонная, поэтому у стенки полка заметно толще, чем на кромке; у UPE толщина постоянная по всей ширине. Потом стенка и ширина полки — для высоты 160: у UPN стенка 7,5 мм и полка 65 мм, у UPE — 5,5 мм и 70 мм.
Толщину полки UPN меряют посередине её ширины, а не у кромки: на кромке замер
выйдет тоньше табличного t, и нормальный профиль легко принять
за «облегчённый». Высота h в обеих сериях равна номеру.
Пример: масса рамы под оборудование
Рама 2,9 × 1,2 м: два продольных элемента из UPN 160, четыре поперечины из UPN 100 и четыре стойки по 0,8 м из UPN 120. Масса по таблице:
- продольные — UPN 160: 2 × 2,9 м = 5,8 м × 18,8 = 109 кг
- поперечины — UPN 100: 4 × 1,2 м = 4,8 м × 10,6 = 50,9 кг
- стойки — UPN 120: 4 × 0,8 м = 3,2 м × 13,4 = 42,9 кг
- Итого: 202,8 кг; с запасом 3 % на косынки, швы и отход — 208,9 кг
Это масса конструкции. Масса закупки другая, потому что склад отпускает целые хлысты: два продольных элемента выходят из одного хлыста 6 м UPN 160, поперечины (4,8 м) — из одного хлыста UPN 100, стойки (3,2 м) — из одного UPN 120. В накладной будет 256,8 кг, а остатки 0,2, 1,2 и 2,8 м останутся в цеху. Разложить отрезки по хлыстам с минимальным остатком поможет карта раскроя, а весь перечень позиций с массой и стоимостью — ведомость материалов.
Метры, хлысты и тонны: пересчёт при заказе
Из килограммов в метры: L = M / G, где G — масса
метра из таблицы. Тонна UPN 120 — это 74,6 м, то есть
13 хлыстов по 6 м или
7 по 12 м — округляют всегда вверх, 0,4 хлыста
никто не продаст. Обратно: 20 хлыстов UPN 140 по 6 м — это 120 м, или
1920 кг: при таком грузе уже проверяют
грузоподъёмность машины и стропов.
Стоимость металла считают от массы: K = L · G · C, где
C — цена килограмма; при цене за тонну C = T / 1000.
Цена погонного метра — просто G · C: метр UPN 200 стоит
25,3 цены килограмма, метр UPE 200 —
22,8. Резку в размер, дробеструй и грунт склады
считают отдельно — за рез или за метр, и от массы эти позиции не зависят.
Типичные ошибки при расчёте массы швеллера
- «Швеллер 10» без серии. UPN 100 — это 10,6 кг/м, UPE 100 — 9,82. На метре разница мала, на сотне метров — почти 80 кг, и полка у профилей разная. Швеллеры по ГОСТ 8240 (серии П и У) — отдельный сортамент со своими массами, переводить номер «один в один» нельзя.
- Гнутый швеллер по этой таблице. Профиль, гнутый из листа на холодную, имеет другую геометрию и заметно меньшую массу, чем катаный той же высоты. Его массу считают по толщине листа и развёртке, например в калькуляторе массы металла как полосу шириной в развёртку.
- Несуществующий размер. UPN 270 в норме нет — есть UPE 270 (35,2 кг/м). Такая позиция в спецификации — ошибка проектировщика или переписчика.
- Масса метра вместо массы хлыста. «UPN 200 — 25 кг» — это метр, а не штука: хлыст 6 м в шесть раз тяжелее, что важно при ручной переноске и выборе стропа.
Частые вопросы
Сколько весит швеллер 100 длиной 6 м?
UPN 100 весит 10,6 кг/м, значит хлыст 6 м — 63,6 кг. UPE 100 при той же высоте весит 9,82 кг/м, то есть 58,9 кг: он легче, потому что у него тоньше стенка и параллельные полки.
UPN или UPE — что выбрать?
У UPN полка уклонена внутрь на 8 %, у UPE — параллельная. Там, где к полке прикручивают или приваривают плоский лист, UPE экономит подкладки и подгонку. UPN бывает дешевле и чаще есть на складе, а на больших высотах у него толще стенка, поэтому он лучше держит сосредоточенную нагрузку. Для сварных конструкций обычно удобнее UPE.
Как считать массу двух швеллеров, сваренных в короб?
Просто вдвое: масса профиля умножить на два и на длину. Швы добавляют немного — метр углового шва с a = 4 мм это около 0,13 кг наплавленного металла, при шести метрах с обеих сторон выходит около 1,5 кг. В смете это считается расходом присадочного материала, а не массой конструкции.
Сколько весит швеллер UPN 200 — метр, хлыст 6 и 12 м?
UPN 200 весит 25,3 кг/м. Хлыст 6 м — 151,8 кг, 12 м — 303,6 кг. UPE 200 той же высоты весит 22,8 кг/м, то есть 136,8 кг на 6 м.
Бывает ли швеллер UPN 270?
Нет. В ряду UPN по DIN 1026-1 после UPN 260 (37,9 кг/м) сразу идёт UPN 280 (41,8 кг/м). Высоту 270 мм имеет только швеллер с параллельными полками — UPE 270, 35,2 кг/м. Если в спецификации стоит «UPN 270», это почти наверняка ошибка в серии, и её надо выяснить до заказа.
Сколько метров швеллера UPN 120 в тонне?
В тонне 1000 / 13,4 ≈ 74,6 м, то есть 13 хлыстов по 6 м (12,4 с округлением вверх) или 7 хлыстов по 12 м. Склад всё равно отпустит целые хлысты, поэтому заказ в тоннах стоит сразу перевести в штуки.
Сколько весит UPE 160 и чем он отличается от UPN 160?
UPE 160 весит 17 кг/м: хлыст 6 м — 102 кг, 12 м — 204 кг. У UPN 160 — 18,8 кг/м (112,8 кг на 6 м), так что при той же высоте UPE легче на 1,8 кг/м — стенка и полка у него тоньше.
