U-Profil-Gewicht berechnen
UPN und UPE, das ganze Programm von 50 bis 400. Profil wählen, Länge und Stückzahl eingeben — das Metergewicht stammt aus der Tabelle der Norm und nicht aus einer Querschnittsformel.
Kurze Antwort
Am häufigsten gefragt: UPN 65 — 7,09 kg/m, UPN 80 — 8,64 kg/m, UPN 100 — 10,6 kg/m, UPN 120 — 13,4 kg/m, UPN 160 — 18,8 kg/m, UPN 200 — 25,3 kg/m. UPE ist bei gleicher Höhe bis 200 um 5–10 % leichter und oberhalb von 300 schwerer, weil dort die Stegdicke zunimmt.
Profiltabellen
Höhe h, Flanschbreite b, Stegdicke s,
Flanschdicke t, Metergewicht und Querschnittsfläche
A.
UPN-Profile — DIN 1026-1
| Profil | h, mm | b, mm | s, mm | t, mm | Masse, kg/m | A, cm² |
|---|---|---|---|---|---|---|
| UPN 50 | 50 | 38 | 5 | 7 | 5,59 | 7,12 |
| UPN 65 | 65 | 42 | 5,5 | 7,5 | 7,09 | 9,03 |
| UPN 80 | 80 | 45 | 6 | 8 | 8,64 | 11 |
| UPN 100 | 100 | 50 | 6 | 8,5 | 10,6 | 13,5 |
| UPN 120 | 120 | 55 | 7 | 9 | 13,4 | 17 |
| UPN 140 | 140 | 60 | 7 | 10 | 16 | 20,4 |
| UPN 160 | 160 | 65 | 7,5 | 10,5 | 18,8 | 24 |
| UPN 180 | 180 | 70 | 8 | 11 | 22 | 28 |
| UPN 200 | 200 | 75 | 8,5 | 11,5 | 25,3 | 32,2 |
| UPN 220 | 220 | 80 | 9 | 12,5 | 29,4 | 37,4 |
| UPN 240 | 240 | 85 | 9,5 | 13 | 33,2 | 42,3 |
| UPN 260 | 260 | 90 | 10 | 14 | 37,9 | 48,3 |
| UPN 280 | 280 | 95 | 10 | 15 | 41,8 | 53,3 |
| UPN 300 | 300 | 100 | 10 | 16 | 46,2 | 58,8 |
| UPN 320 | 320 | 100 | 14 | 17,5 | 59,5 | 75,8 |
| UPN 350 | 350 | 100 | 14 | 16 | 60,6 | 77,3 |
| UPN 400 | 400 | 110 | 14 | 18 | 71,8 | 91,5 |
UPE-Profile — DIN 1026-2
| Profil | h, mm | b, mm | s, mm | t, mm | Masse, kg/m | A, cm² |
|---|---|---|---|---|---|---|
| UPE 80 | 80 | 50 | 4 | 7 | 7,9 | 10 |
| UPE 100 | 100 | 55 | 4,5 | 7,5 | 9,82 | 12,5 |
| UPE 120 | 120 | 60 | 5 | 8 | 12,1 | 15,4 |
| UPE 140 | 140 | 65 | 5 | 9 | 14,5 | 18,4 |
| UPE 160 | 160 | 70 | 5,5 | 9,5 | 17 | 21,7 |
| UPE 180 | 180 | 75 | 5,5 | 10,5 | 19,7 | 25,1 |
| UPE 200 | 200 | 80 | 6 | 11 | 22,8 | 29 |
| UPE 220 | 220 | 85 | 6,5 | 12 | 26,6 | 33,9 |
| UPE 240 | 240 | 90 | 7 | 12,5 | 30,2 | 38,5 |
| UPE 270 | 270 | 95 | 7,5 | 13,5 | 35,2 | 44,8 |
| UPE 300 | 300 | 100 | 9,5 | 15 | 44,4 | 56,6 |
| UPE 330 | 330 | 105 | 11 | 16 | 53,2 | 67,8 |
| UPE 360 | 360 | 110 | 12 | 17 | 61,2 | 78 |
| UPE 400 | 400 | 115 | 13,5 | 18 | 72,2 | 92 |
Maß- und Massenabweichungen gewalzter U-Profile regelt EN 10279. Innerhalb einer Charge erreicht der Unterschied einige Prozent, deshalb wird nach der Masse aus dem Werkszeugnis abgerechnet und die Tabelle für Planung, Kalkulation und Anschlagmittel verwendet.
UPN wird im Handel oft schlicht „U-Profil“ oder „U-Stahl“ genannt, UPE „U-Profil mit parallelen Flanschen“. Gemeint sind DIN 1026-1 und DIN 1026-2. Bei einer Bestellung ohne diesen Zusatz kommt in der Regel UPN — was ärgerlich wird, wenn die Konstruktion auf die parallele Fläche ausgelegt war.
UPN und UPE

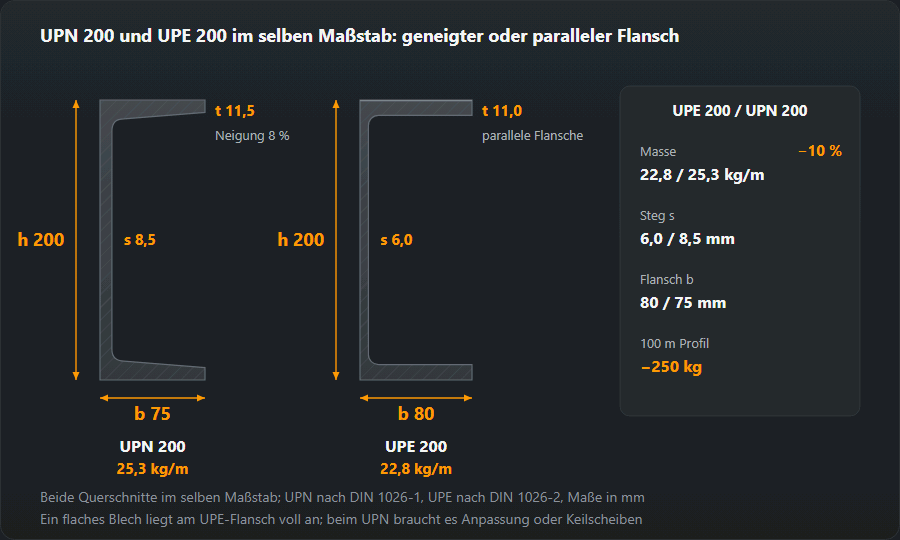

UPN (DIN 1026-1) ist das klassische U-Profil mit innen um 8 % geneigtem Flansch. Die Form stammt aus einer Zeit, in der das Walzen eines konischen Flansches technisch einfacher war. Die Folge ist durchaus praktisch: die Flanschfläche liegt nicht parallel zum Steg, ein flaches Blech berührt daher nur mit der Kante, und unter eine Schraube gehört eine Keilscheibe oder eine gefräste Auflage.
UPE (DIN 1026-2) hat parallele Flansche. Das Blech liegt ganzflächig auf, die Kehlnaht sitzt in einer normalen Ecke statt in einem Keil und lässt sich leichter prüfen. Bei gleicher Höhe ist UPE meist etwas leichter und hat ein größeres Flächenträgheitsmoment um die schwache Achse — ein später entworfenes Profil für heutige Anschlüsse.
Wo daran geschweißt wird
U-Profile begegnen einem vor allem an drei Stellen: als Pfette und Wandriegel der Fassade, als Rahmen unter einer Maschine und als Kastenelement aus zwei Profilen Steg an Steg. In allen drei Fällen liegt der Kern in der Schweißfolge und nicht in der Naht selbst — ein offener Querschnitt verdreht sich unter einseitiger Erwärmung stärker als ein geschlossener.
Die praktische Regel: Nähte wechselseitig auf beiden Seiten legen, abschnittsweise, nicht durchgehend von Ende zu Ende. Einen Kasten aus zwei U-Profilen heftet man alle 300–400 mm und schweißt erst dann in Abschnitten von 100–150 mm von der Mitte nach außen. Die Nahtdicke richtet sich nach dem dünneren der verbundenen Teile — das rechnet der Kehlnahtrechner um.
Ab UPN 320 überschreitet die Flanschdicke 17 mm, und damit endet die Arbeit „in einer Lage“: es kommen Nahtvorbereitung, mehrere Lagen und Kontrolle der Streckenenergie hinzu, bei Stahl mit höherem Kohlenstoffäquivalent außerdem Vorwärmen.
Häufige Fragen
Wie viel wiegt ein U 100 mit 6 m Länge?
UPN 100 wiegt 10,6 kg/m, eine Stange von 6 m also 63,6 kg. UPE 100 wiegt bei gleicher Höhe 9,82 kg/m, das sind 58,9 kg: leichter, weil der Steg dünner ist und die Flansche parallel laufen.
UPN oder UPE — welches nehmen?
UPN hat einen innen um 8 % geneigten Flansch, UPE einen parallelen. Überall dort, wo ein flaches Blech an den Flansch geschraubt oder geschweißt wird, spart UPE Beilagen und Anpassarbeit. UPN ist oft günstiger und häufiger ab Lager verfügbar, und bei größeren Höhen hat es einen dickeren Steg, nimmt also Einzellasten besser auf. Für Schweißkonstruktionen ist UPE meist das bequemere Profil.
Wie rechne ich zwei zu einem Kasten verschweißte U-Profile?
Einfach doppelt: Profilmasse mal zwei mal Länge. Die Nähte tragen wenig bei — ein Meter Kehlnaht mit a = 4 mm sind etwa 0,13 kg Schweißgut, bei sechs Metern beidseitig also rund 1,5 kg. In der Kalkulation zählt das als Zusatzwerkstoff, nicht als Masse der Konstruktion.
