Escadas e guardas de aço
Uma escada metálica são quatro decisões: sobre o que assentam os degraus, como o lanço se liga à estrutura, com que se cobre o cobertor e com que se fecha o vão da guarda. Cada uma toma-se à parte, e cada uma pode ser estragada independentemente das outras.

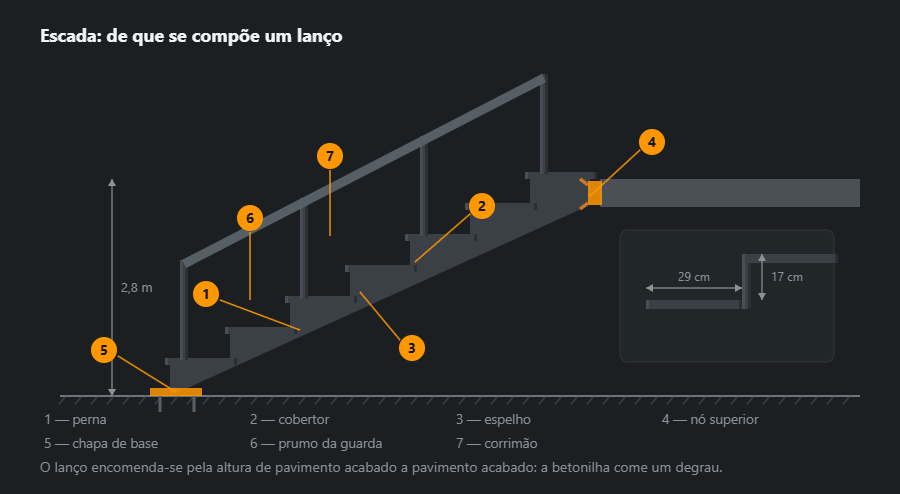

O lanço inteiro
A peça resistente do lanço é a perna, quase sempre cortada em dente de serra: apoios triangulares soldados a uma viga inclinada, com os degraus por cima. Em cima o lanço apoia numa chapa embebida no topo da laje; em baixo, numa chapa de base aparafusada ao pavimento.
A altura do lanço mede-se de pavimento acabado a pavimento acabado. É a única medida que não se pode afinar depois: se em cima for aplicada betonilha, os degraus já estão soldados e a sobra vai para o primeiro, que fica visivelmente mais baixo do que os restantes.

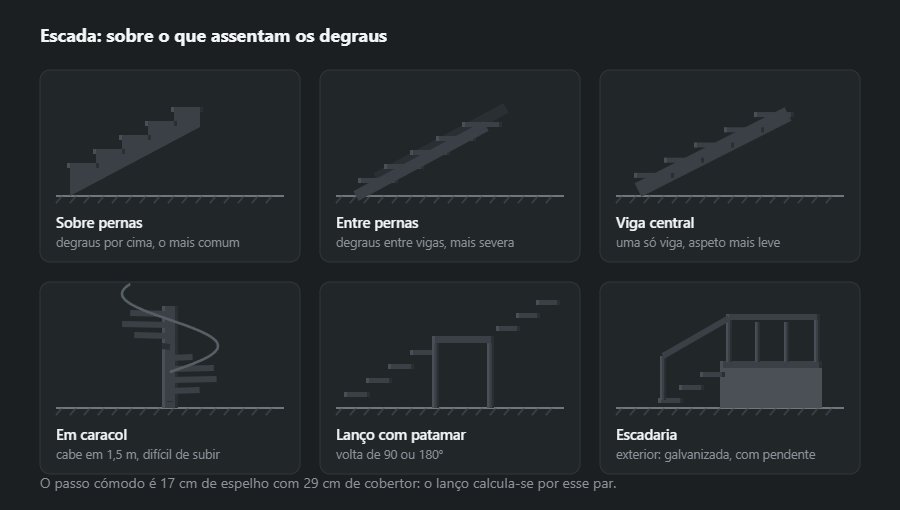

Sobre o que assentam os degraus
- Sobre pernas — degraus por cima; o mais comum e o mais simples de fabricar.
- Entre pernas — degraus entre as vigas; de aspecto mais severo, mas o lanço cresce duas espessuras de viga.
- Viga central — uma só viga ao meio; mais leve à vista, mais cara nos nós.
- Em caracol — cabe em 1,5 m, mas subir coisas por ela é incómodo; não se toma como única escada de uma casa.
- Lanço com patamar — quando é preciso um giro de 90 ou 180° e o pé-direito não cabe num só tiro.

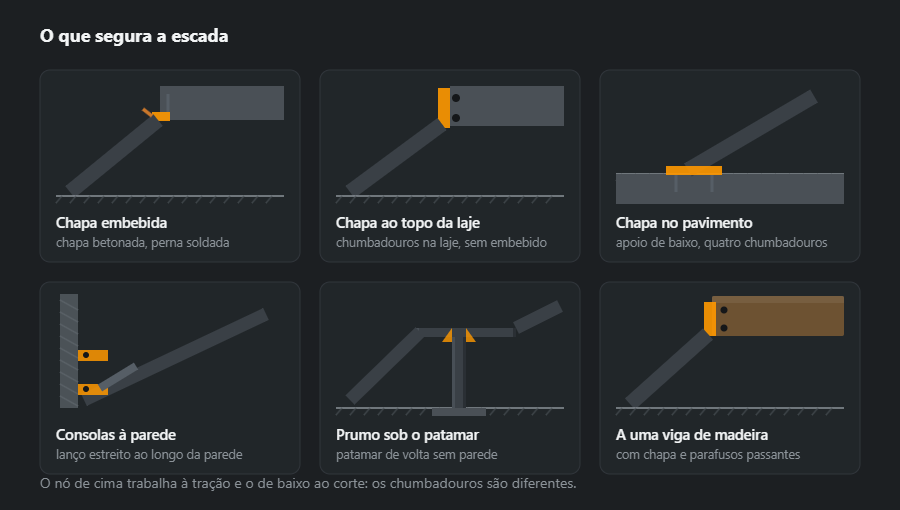

O que segura a escada
O nó de cima e o de baixo trabalham de forma diferente: em cima à tracção, em baixo ao corte. Os chumbadouros diferem em conformidade, e o erro de cima é o mais perigoso.
O ideal é uma chapa betonada de antemão: a perna é soldada a ela e o nó comporta-se como uma só peça. Sem chapa prévia, aparafusa-se uma chapa ao topo da laje — solução válida, mas exige laje de espessura decente e acertar entre a armadura.

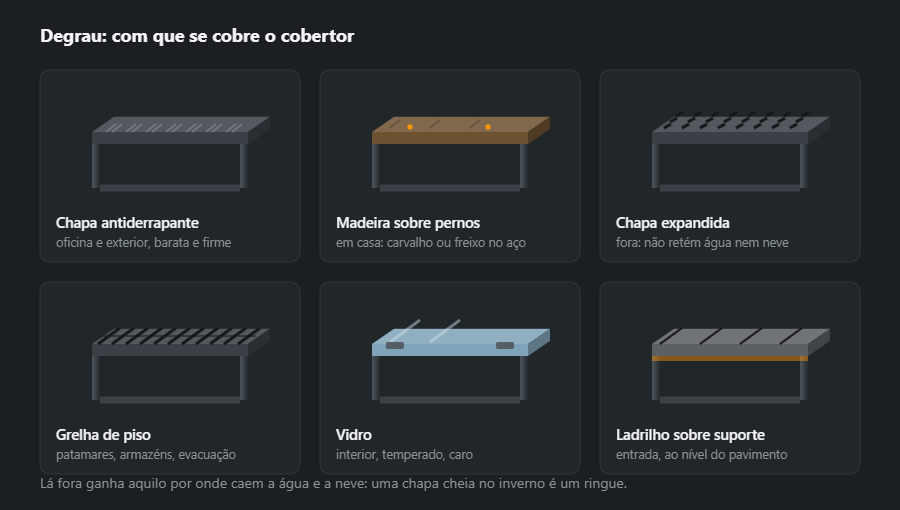

Com que se cobre o cobertor
Em casa, sobre estrutura de aço vai quase sempre madeira sobre pernos: carvalho ou freixo de 40 mm. O ladrilho sobre suporte pertence ao sítio onde a escada encontra o pavimento do rés-do-chão e não deve destacar-se dele. O vidro é solução de interior, cara e a exigir têmpera.

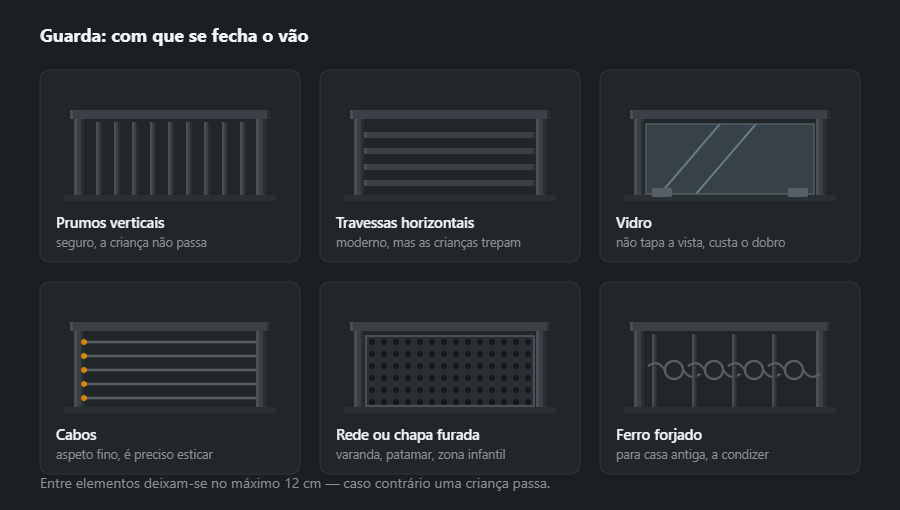

Com que se fecha o vão
Os prumos verticais são o mais seguro: nada por onde trepar e um vão fácil de manter. As travessas horizontais parecem mais modernas, mas numa casa com crianças pequenas viram escada para o andar de cima. O vidro não tapa a vista e custa o dobro; os cabos dão uma linha fina mas pedem esticamento e ajuste periódico.
Vocabulário da escada: lanço, longarina, patamar
No desenho de oficina e no orçamento as mesmas palavras têm de querer dizer o mesmo — senão o cliente conta «a escada» e a oficina lanços e patamares em separado.
- Lanço — a parte inclinada da escada: uma série contínua de degraus entre dois níveis, por exemplo do chão ao patamar.
- Patamar — plataforma plana entre lanços; nele a escada muda de direcção 90 ou 180°.
- Longarina — a viga inclinada que suporta o lanço; os degraus assentam por cima dela ou entre duas longarinas.
- Cobertor e espelho — a parte horizontal e a vertical do degrau; as suas medidas (aqui 29 e 17 cm) fixam toda a geometria.
- Guarda e corrimão — a protecção lateral e a barra onde a mão se apoia; o enchimento são balaústres, travessas, vidro ou cabos.
Que perfis e porquê
A longarina trabalha à flexão em todo o comprimento — é ela que decide se o lanço «balança» debaixo do pé. Para um lanço de um piso usa-se UPN ou tubo rectangular posto ao alto:
- UPN 120 — 13,4 kg/m, UPN 140 — 16 kg/m, UPN 160 — 18,8 kg/m: a alma aberta recebe consolas de degrau e chumbadouros sem furar um tubo;
- tubo 100×50×4 — 8,59 kg/m: linha mais limpa, mas cada furo e cada consola é um sítio por onde a água entra;
- cantoneira L 50×50×5 — 3,77 kg/m: o quadro do degrau, onde vai madeira, chapa ou grelha;
- tubo 42,4×3,2 — 3,09 kg/m: um corrimão que a mão abraça.
Um cobertor de chapa cheia pesa: a chapa de 4 mm tem 31,4 kg/m². Tabelas completas — peso de perfis UPN, peso de cantoneiras e perfis tubulares.
Ligações e soldaduras
A maior parte das soldaduras de uma escada liga os quadros de degrau à longarina: num lanço de uns quinze degraus são dezenas, todas iguais, por isso compensa um gabarito. O tamanho do cordão é limitado pela peça mais fina: cantoneira de 5 mm na alma de um UPN 140 (7 mm) dá um limite superior de 0,7·5 = 3,5 mm, portanto um cordão a3 — cateto z ≈ 4,2 mm — fica na gama razoável. Um metro desse cordão são 0,078 kg de metal depositado; a gama e a conversão estão na calculadora do cordão de canto.
- Um ponto não é um cordão — a EN 1993-1-8 não considera resistente um troço com menos de 30 mm (ou 6·a, se for maior). Um degrau «preso» com dois pontos aguenta até alguém saltar em cima.
- A ligação de cima trabalha ao arranque — a longarina solda-se a uma chapa embebida na laje com cordão contínuo dos dois lados da alma, não se pendura num só chumbadouro.
- Soldar alternadamente — longarina esquerda, depois direita: uma série de cordões de um lado torce o lanço, e uma longarina torta não se endireita sem a cortar.
Ordem de fabrico e montagem
- Medição — altura de pavimento acabado a pavimento acabado, largura da abertura na laje, espessura da laje onde vão os chumbadouros.
- Geometria — número de degraus, espelho real, comprimento da longarina; é o que calcula a calculadora de escada metálica.
- Plano de corte e corte — longarinas com os cortes de cima e de baixo, quadros de degrau, cutelos.
- Soldar no gabarito — as duas longarinas pingadas na mesa, diagonais e paralelismo verificados, depois os quadros alternadamente.
- Montagem de ensaio — na oficina ou em obra antes da protecção: uma correcção depois de pintar significa rebarbar e pintar de novo.
- Protecção — em casa tinta, no exterior galvanização a quente.
- Montagem — primeiro a ligação de cima, depois a de baixo, nivelamento dos degraus, por fim os cobertores e a guarda. A guarda fixa-se à longarina, não ao cobertor de madeira.
Protecção contra a corrosão
A uma escada interior basta primário e tinta: num espaço seco a protecção trabalha em condições suaves, e os 3–5 anos até à primeira ferrugem do primário com esmalte são o valor para metal ao ar livre. Uma escada exterior pede galvanização a quente (mais de 25 anos) ou zinco com polímero (mais de 30), porque a água e o sal da neve ficam em cada ligação de degrau. Uma longarina de tubo que vai a galvanizar precisa de furos de ventilação em cada troço fechado; o UPN não tem esse problema.
Erros típicos
- Medir a partir da laje em bruto — a betonilha come até 8 cm e o primeiro ou o último degrau sai diferente dos outros.
- Espelhos desiguais — mais de 5 mm de diferença num lanço é defeito: é nesse degrau que se tropeça.
- Vãos da guarda acima de 12 cm — passa uma criança; o mesmo vale para a fresta debaixo da travessa de baixo.
- Chapa xadrez no exterior — no Inverno é um ringue de gelo; lá fora grelha ou chapa distendida.
- Chumbadouros no topo de uma laje fina — a ligação de cima arranca o betão; é precisa uma laje de espessura normal ou uma chapa embebida de antemão.
Como calcular os materiais: exemplo de um lanço
Lanço recto de 2,72 m: 16 espelhos de 17 cm, 15 cobertores de 29 cm, 0,9 m de largura. A projecção horizontal do lanço é 15 · 0,29 = 4,35 m, portanto a longarina tem cerca de 5,13 m — na lista 5,2 m com margem para os cortes. Guarda de um lado, balaústres a cerca de 14 cm (vão até 12 cm). É um exemplo de cálculo de peso, não um projecto: o perfil da longarina para a carga é escolhido pelo engenheiro.
| Elemento | Perfil | Comprimento, m | Qt. | kg/m | kg |
|---|---|---|---|---|---|
| Longarina | UPN 140 | 5,20 | 2 | 16 | 166,4 |
| Quadro de degrau | L 50×50×5 | 2,38 | 15 | 3,77 | 134,6 |
| Prumo da guarda | 40×40×3 | 1,00 | 8 | 3,30 | 26,4 |
| Corrimão | 42,4×3,2 | 5,30 | 1 | 3,09 | 16,4 |
| Balaústre | 20×20×2 | 0,90 | 32 | 1,05 | 30,2 |
| Total | 374,0 | ||||
| Com margem 5 % | 393 | ||||
Dá 374 kg de aço líquidos e 393 kg com margem — sem cobertores. Cobertores de chapa de 4 mm (15 × 0,9 × 0,29 ≈ 3,9 m²) acrescentariam cerca de 122 kg. A calculadora de lista de materiais refaz a lista com as suas medidas. Os quadros são 30 peças de 0,9 m e 30 de 0,29 m; no plano de corte dão 7 barras de 6 m, porque as peças curtas enchem as pontas que as compridas deixam.
O que vem a seguir
Uma escada exterior é outro produto: galvanização, degraus com pendente para fora e grelha de piso. A pala por cima dela está em palas de entrada. Se forem precisas escadas técnicas com patamares, veja grades, portas e alçapões: a grelha é a mesma. Preço e prazos estão em como encomendar.
Perguntas frequentes
Que degrau é confortável?
17 cm de espelho com 29 cm de cobertor. A verificação é simples: dois espelhos mais um cobertor devem dar 60–65 cm, o comprimento do passo. Se o espelho cresce, o cobertor tem de encolher, ou descer a escada torna-se desconfortável.
A que altura se encomenda um lanço?
De pavimento acabado a pavimento acabado, não de laje a laje. A betonilha e o revestimento comem até 8 cm — meio degrau — e um lanço calculado pelo nível em bruto acaba com um primeiro e um último degrau diferentes dos restantes.
Que vão admite uma guarda?
No máximo 12 cm entre elementos. É a medida por onde não passa uma criança. É também por isso que as travessas horizontais se usam com cuidado em casas com crianças: o vão está certo, mas trepa-se por elas.
Com que cobrir um cobertor no exterior?
Com algo por onde caiam a água e a neve: chapa expandida ou grelha de piso. Uma chapa antiderrapante cheia transforma-se num ringue no inverno, porque a água congela em cima e fica.
De que perfil se faz a longarina de uma escada metálica?
Para um lanço de um piso, quase sempre de UPN 120–160 (o UPN 140 pesa 16,0 kg/m) ou de tubo rectangular 100×50. Na alma aberta do UPN soldam-se facilmente as consolas dos degraus e as ancoragens, sem furar um perfil fechado. Para uma entrada de poucos degraus chega tubo 60×40. A secção da longarina para uma carga e um vão concretos é escolhida pelo engenheiro.
Quanto pesa um lanço de escada metálica?
Um lanço de 2,72 m de altura (16 espelhos de 17 cm), 0,9 m de largura, com longarinas UPN 140, quadros de degrau em cantoneira e guarda com balaústres dá cerca de 370 kg de aço no exemplo desta página, sem cobertores. Cobertores de chapa de 4 mm acrescentariam cerca de 120 kg — por isso é mais comum madeira ou grelha.
Qual a diferença entre lanço e patamar?
O lanço é a parte inclinada da escada, com uma série contínua de degraus entre dois níveis. O patamar é a plataforma plana entre dois lanços, onde se descansa e se muda de direcção 90 ou 180°. A longarina é a viga que suporta o lanço, o cobertor é a parte horizontal do degrau e o espelho a vertical.
