Grades, portas técnicas e alçapões
Peças pequenas que quase nunca se encomendam de antemão: lembramo-nos delas quando a casa já está feita. Têm uma coisa em comum: todas são feitas sobre o vão medido e não sobre um desenho.

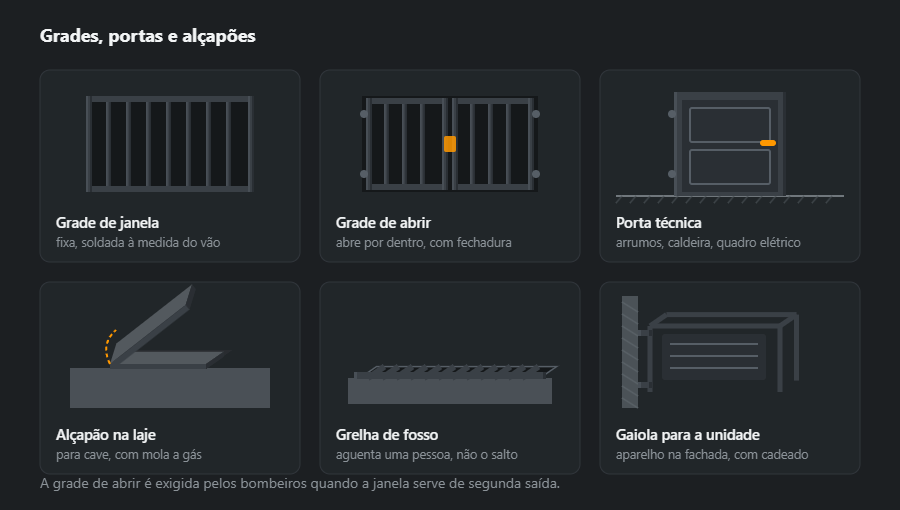

Seis produtos típicos
- Grade de janela — fixa, soldada ao vão e chumbada ao aro ou à parede exterior.
- Grade de abrir — abre por dentro, com fechadura; obrigatória onde a janela conta como evacuação.
- Porta técnica — para arrumos, sala de caldeiras ou quadro eléctrico; muitas vezes com palheta para ventilar.
- Alçapão na laje — para a cave, com mola a gás para a tampa não cair nas mãos.
- Grelha de fosso — aguenta uma pessoa mas não um salto: os varões vão afastados para a água sair.
- Gaiola para o ar condicionado — unidade na fachada, com cadeado e folga para manutenção.
Porque a medição manda sobre o desenho
Os vãos em edifícios acabados raramente são rectangulares. Dez a quinze milímetros de diferença na diagonal não se veem numa parede, mas numa grade significam folga de um lado e aperto do outro. Por isso solda-se pelo que existe: medem-se os quatro lados e as duas diagonais, e o aro ajusta-se em obra.
A segunda coisa decidida na medição é a fixação. Betão e tijolo maciço aceitam chumbadouros; o bloco furado, resina com manga; uma parede de madeira, parafusos sextavados através de chapa. Suportes e fixações estão em como encomendar.
Acabamento
Grades e alçapões vivem ao relento e quase sempre em sítios incómodos de pintar: dentro de um fosso, no aro de uma janela, sob o beirado. Retocá-los daqui a três anos não vai acontecer: não há acesso. Por isso a galvanização a quente compensa aqui mais vezes do que noutros produtos: protege também o interior do perfil, onde um pincel nunca chega.
Que perfis e porquê
Grades e alçapões são trabalhos leves, mas cada peça tem a sua função. O aro mantém a forma e leva o esforço às buchas, o enchimento não pode deixar passar uma pessoa, e as travessas seguram os varões para que não se possam afastar.
- Aro da grade de janela — cantoneira L 30×30×3, 1,36 kg/m, ou tubo 30×30×2, 1,68 kg/m. A cantoneira encaixa-se melhor no vão; o tubo fica mais limpo, mas tem de ser protegido também por dentro.
- Varões — quadrado de 12 mm, 1,13 kg/m, ou de 14 mm, 1,54 kg/m. O maciço custa mais a serrar do que um tubo da mesma grossura.
- Travessas — barra chata 30×4, 0,94 kg/m, de preferência puncionada para os varões a atravessarem.
- Porta técnica — aro em tubo 40×40×2, 2,31 kg/m, e chapa de 2 mm, 15,7 kg/m², ou painel em grade para ventilar.
- Alçapão — aro em cantoneira L 50×50×5, 3,77 kg/m, tampa em chapa de 4 mm, 31,4 kg/m²; um só metro quadrado de tampa passa dos 30 kg, daí a mola a gás.
Os pesos de outras medidas estão nas calculadoras de cantoneiras e de tubos estruturais.
Soldaduras e nós
Uma grade não tem soldaduras calculadas no sentido estrutural, mas dos nós depende que seja segurança ou enfeite.
- Varão passante em barra puncionada — o varão atravessa o furo e é soldado dos dois lados. Com um pé de cabra não se abre, porque o varão não roda no nó.
- Varão ao aro — cordão à volta ou, no mínimo, dos dois lados; um pingo isolado salta com uma pancada.
- Dobradiças da grade de abrir — por dentro e com protecção contra levantamento; um pino por fora basta ser arrancado à pancada.
- Tubo fino de 2 mm — cordões curtos e corrente baixa; a parede furada junto ao varão é onde a ferrugem começa primeiro.
Como soldar tubo fino sem furar explica-se em soldadura de tubo estrutural. As arestas vivas e as pontas dos varões rebarbam-se depois de soldar: é aí que a tinta e o zinco ficam mais finos.
Ordem de fabrico e montagem
- Medição do vão — lados, diagonais, profundidade do vão, tipo de parede; daí saem a medida do aro e as buchas.
- Desenho com folga — aro mais pequeno do que o vão na folga de montagem, afastamento dos varões, posição das buchas e dobradiças.
- Corte e puncionagem — varões à medida, furos das barras com o mesmo gabarito para o afastamento ficar igual.
- Soldadura na mesa — aro, varões, travessas; diagonais verificadas antes da soldadura final.
- Rebarbagem e protecção — galvanização, lacagem a pó ou ambas.
- Montagem — colocação no vão, buchas, teste da fechadura e da abertura da grade de abrir por dentro.
Protecção contra a corrosão: a que atender
O varão maciço galvaniza sem problemas, mas um aro em tubo precisa de furos de respiro nas pontas de cada troço — um tubo fechado pode rebentar no banho de zinco. As grades que têm de durar e ainda levar cor fazem-se em sistema duplex: zinco e, por cima, lacagem a pó. Depois de galvanizada, a grade já não se solda nem se corta: cada ponto desses tem de ser limpo e coberto com zinco a frio, e dentro do vão ninguém lá chega depois. A tampa do alçapão merece um vedante de borracha — água parada em cima do aro é a ferrugem mais rápida da peça toda.
Erros típicos
- Buchas acessíveis por fora — os varões aguentam e a grade sai da parede com as buchas.
- Varões só pingados — uma pancada e o varão fica solto.
- Aro à medida exacta do vão — num vão fora de esquadro não entra ou fica uma frincha de um lado.
- Dobradiças exteriores sem protecção — a folha sai ao arrancar os pinos.
- Tubo sem furos antes de galvanizar — a galvanizadora recusa ou o tubo rebenta no banho.
Como calcular o material: grade de janela de 120×150 cm
Grade fixa para uma janela de 1,2×1,5 m: aro em cantoneira (perímetro de 5,4 m), nove varões verticais de 12 mm com 1,5 m — dá um afastamento livre de cerca de 12 cm — e duas travessas horizontais em barra chata com 1,2 m. Sem buchas nem fechadura.
| Elemento | Perfil | Comprimento, m | Qt. | kg/m | kg |
|---|---|---|---|---|---|
| Aro | L 30×30×3 | 5,40 | 1 | 1,36 | 7,3 |
| Varão | □12 | 1,50 | 9 | 1,13 | 15,3 |
| Travessa | FL 30×4 | 1,20 | 2 | 0,94 | 2,3 |
| Total | 24,9 | ||||
| Com margem 5 % | 26 | ||||
Dá 25 kg líquidos e 26 kg com margem, cerca de 14 kg por metro quadrado de janela. Os varões são mais de metade do peso, por isso mandam no custo do material: passar de 12 para 14 mm pesa mais na grade inteira do que mudar o aro. Atenção ao corte: de uma barra de 6 m saem só três troços de 1,5 m, porque o quarto já não cabe contando os cortes, enquanto a 1,49 m saem quatro. Isso verifica-se antes de encomendar no plano de corte; várias grades de uma vez calcula a calculadora da lista de materiais.
O que vem a seguir
Se as grades acompanham todo o perímetro juntamente com a vedação, veja vedações: enchimento e acabamento escolhem-se a condizer. As grelhas de piso para patamares e escadas estão em escadas e guardas.
Perguntas frequentes
Podem pôr-se grades fixas nas janelas?
Não em toda a parte. Quando a janela serve de segunda saída de evacuação — e em compartimentos habitáveis isso acontece muitas vezes — os bombeiros exigem grade de abrir com fecho acionável por dentro sem chave. Uma grade fixa transforma esse compartimento numa armadilha.
De que se faz uma grade de janela?
Aro de cantoneira ou tubo, enchimento de quadrado de 12–14 mm ou chapa. O afastamento entre varões escolhe-se para não passar uma cabeça: normalmente não mais de 15 cm. Solda-se pela medição do vão, não pelas cotas do projecto.
A grelha de um fosso aguenta uma pessoa?
Deve: é para isso que se calcula. Não é obrigada a aguentar um salto — o afastamento num fosso é propositadamente largo para caírem água e folhas. Onde se anda de salto põe-se grelha de malha fina ou grelha de piso.
Para que serve uma gaiola no ar condicionado?
Contra o furto. A unidade exterior fica à vista na fachada e desmonta-se em cinco minutos; uma gaiola com cadeado torna isso bem mais demorado. O segundo motivo é proteger da neve e do gelo que caem do telhado.
Quanto pesa uma grade de janela de 120×150 cm?
No exemplo desta página — aro em cantoneira 30×30×3, nove varões quadrados de 12 mm e duas travessas em barra chata 30×4 — cerca de 25 kg de aço, uns quinze quilos por metro quadrado. Mais de metade do peso são os varões; uma grade em varão de 14 mm fica bem mais pesada.
Como se fixa uma grade para não poder ser desmontada por fora?
As buchas colocam-se no vão pelo lado de dentro, ou onde o aro tapa as cabeças. Se a fixação tiver de ser por fora, usam-se parafusos antirroubo de sentido único ou soldam-se as porcas depois do aperto. O ponto fraco de uma grade raramente é o varão — quase sempre são as buchas numa parede fraca.
